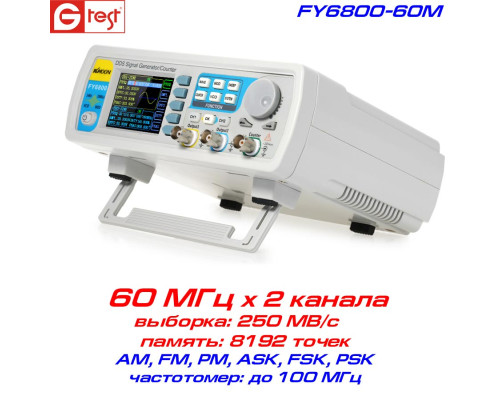

FY6800-60M генератор сигналів довільної форми 60 МГц, 2 канал

Модель:
FY6800-60M
Виробники
FeelTech
Доступність:
Нет в наличии
5 760грн.
Без ПДВ: 5 760грн.
Кількість каналів
2
Інтерфейси
USB
Амплітуда
20 В
Обсяг пам'яті
8192 точек
Швидкість вибірки
250 МВ/с
Розширення
14 bit
Всі характеристики

FY6800-60M двоканальний DDS-генератор (смуга 60 МГц, 2 канали ) є представником генераторів сигналів довільної форми, що забезпечують хорошу точність тимчасової та амплітудної генерації. Основою архітектури генератора є технологія прямого цифрового синтезу ( DDS ).

Функціональні двоканальні генератори серії FY6800 мають високі експлуатаційні та технічні характеристики завдяки використанню технології прямого цифрового синтезу сигналу DDS. Відмінною рисою генераторів FY6800 є висока точність, стабільність амплітуди та низький рівень власних шумів.



Генератори серії FY6800 мають такі особливості:

•   Кольоровий дисплей 2.4" TFT , роздільна здатність 320х240, що дозволяє одночасно спостерігати параметри каналів CH1 і CH2
•   Використання DDS-технології прямого цифрового синтезу забезпечує генерацію стабільного сигналу з низьким рівнем спотворень.
•   Два повністю незалежні вихідні канали, синхронізація зовнішнім сигналом і регульований фазовий зсув
•   Максимальна вихідна частота (синусоїдального сигналу) до 20/30/40/60 МГц
•   Роздільна здатність: 0,01 мкГц
•   Вбудований частотомір: до 100 МГц
•   Частота дискретизації: 250 МВ/с , дозвіл по амплітуді 14 біт
•   Об'єм пам'яті: 8192 пікселів
•   Можливість збереження до 98 груп функцій/сигналів довільної форми: 34 групи встановлених сигналів і 64 груп сигналу користувача
•   Попередньо встановлені функції: синус, прямокутник, імпульс, пила, напівхвиля, повна хвиля, експонента, зворотна експонента, мультитон, ЕКГ, трапеція, білий шум (Гаусса) та ін.
•   Різні типи модуляції: AM, FM, PM, ASK, FSK, PSK
•   Функція частотоміра зі смугою до 100 МГц, що дозволяє вимірювати частоту сигналу, період, позитивну та негативну тривалість імпульсу.
•   Висока точність установки частоти до 20-6, дискретність установки 1,0 мкГц
•   Скважність імпульсного сигналу для кожного каналу може бути встановлена незалежно від 0,1% до 99,9% з дискретністю 0,1%
•   Висока роздільна здатність по амплітуді, дискретність установки амплітуди 1 мВ, діапазон вихідного сигналу становить від 0 до 20 В (подвійна амплітуда)
•   Генератори даної серії забезпечують лінійне та логарифмічне свипування з періодом розгортки від 0,01 до 999,9 с
•   Є можливість зміщення вихідного сигналу за рівнем в діапазоні від -9,99 до 9,99 з роздільною здатністю 0,01
•   Функція редагування форм сигналів: користувач може створювати або редагувати форму сигналу на ПК, а потім записати в пам'ять генератора
•   Генерація імпульсних послідовностей від 1 до 1048575 довільних імпульсів
•   Можливість зберігати в пам'яті 100 груп параметрів, встановлених користувачем
•   Система захисту виходів від короткого замикання: усі вихідні канали витримують коротке замикання до 60 с
•   USB інтерфейс забезпечує підключення приладу до персонального комп'ютера для керування та передачі даних



Придбати генератор FY6800-60M можете , зробивши замовлення по телефону, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".



Посібник користувача для генератора FY6800-60M (*pdf)

Програмне забезпечення для генераторів серії FY6800 (rar)



ТЕХНІЧНІ ХАРАКТЕРИСТИКИ серії генераторів FY6800:

Модель FY6800-20M FY6800-30M FY6800-40M FY6800-60M
Максимальна частота (снусоїда) 20 МГц 30 МГц 40 МГц 60 МГц
Максимальна частота (меандр, трикутник) 15 МГц 25 МГц 25 МГц 25 МГц
Максимальна частота (імпульс, TTL/CMOS, сигнал довільної форми) 10 МГц 10 МГц 10 МГц 10 МГц
Кількість каналів 2 канали (CH1/CH2) + зовнішній вхід
Швидкість вибірки 250 МВ/сек
Кількість точок у сигналі довільної форми 8192 пікселів
Роздільна здатність за частотою 1,0 мкГц
Дозвіл по вертикалі 14 біт.
Дозвіл щодо напруги 1 мВ
Амплітуда < 10 МГц: 20 В, 10 - 20 МГц: 10 В, > 20 МГц: 5 В
Вбудовані форми сигналу/функції передвстановлені форми сигналів: синус, прямокутник, імпульс, пила, білий шум (Гаусса), та 64 (включаючи DC) користувальницькі форми
Вихідний імпеданс 50 Ω ± 10%
Частотомір діапазон частот: від 0,01 Гц до 100 МГц

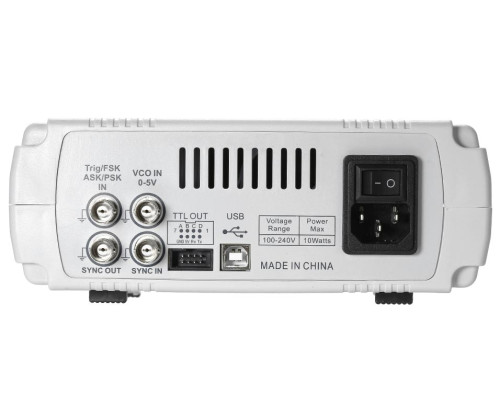

Інтерфейси стандарт USB, TTL, CMOS

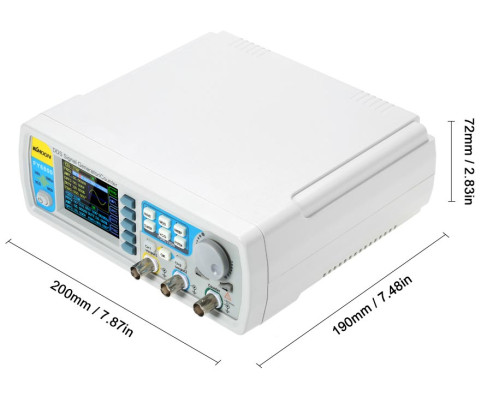

Габарити 200 х 190 х 90 мм

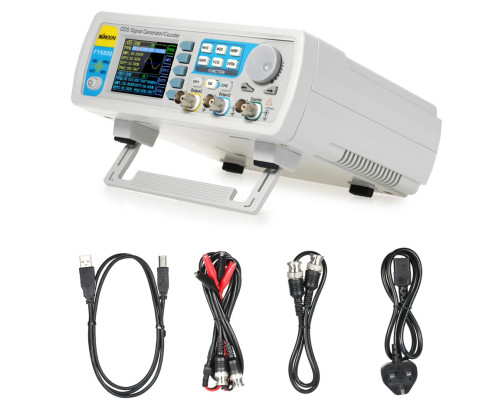

КОМПЛЕКТАЦІЯ
• Генератор FY6800-60M – 1 шт. • Кабель USB – 1 шт. • Кабель живлення – 1 шт. • Кабель з роз'ємом BNC - 1 шт. • Кабель з BNC роз'ємом та "крокодилами" - 2 шт. • Посібник користувача – 1 прим. • Гарантійний талон – 1 екз.





можлива назва: FY6800-60M, FY6800 60M, FY 6800-60M



Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
