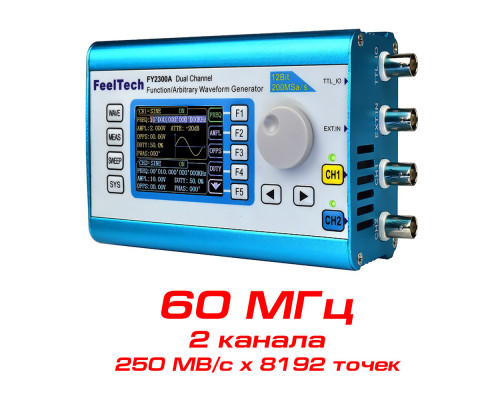

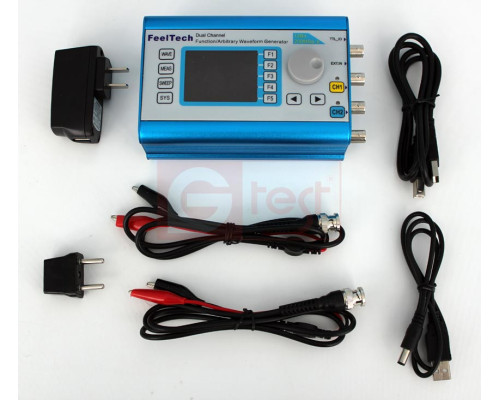

FY2300H-60M генератор DDS, 60 МГц
FY2300H-60M - двоканальний генератор DDS довільних форм сигналів (смуга: 60МГц , частота ЦАП: 250 МВ/с , пам'ять: 8192 пікселів ). Генератор FY2300H-60M має більше 30-ти встановлених форм сигналів, включаючи математичні, тригонометричні функції, криві розподіли та ін, реалізовані можливості генератора коливальної частоти (лінійний і логарифмічний режими) і модуляції сигналу AM, FM. Роздільна здатність по вертикалі 14 біт , роздільна здатність по частоті 1мкГц (0,000001 Гц), максимальна амплітуда генерації 20В (до 20 МГц), 5В (більше 20 МГц), вихідний опір 50 Ом.
Серія генераторів DDS FY2300H включає 5 моделей: 25MГц, 30MГц, 40МГц , 50MГц , 60MГц
Придбати генератор DDS FY2300H-60M можете зробивши замовлення по телефону, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
ОСОБЛИВОСТІ генератора DDS довільних форм сигналів FY2300H-60M:
• Технологія прямої вибірки DDS: роздільна здатність: 14біт, швидкість: 250МВ/с, пам'ять: 8192 пікселів
• Діапазон генерації: 1 мкГц – 60 МГц
• Роздільна здатність по вертикалі: 14 біт або 1 мВ
• Модуляція: AM, FM
• Логарифмічна та лінійна розгортка, генерація імпульсів
• Вбудований частотомір: 0,01 Гц – 100 МГц
• 31 довільних сигналів (тригонометричні, математичні та інші)
• Роздільна здатність за частотою: 1 мкГц
• Великий дисплей 2,4" (320 × 240 pixels) TFT LCD

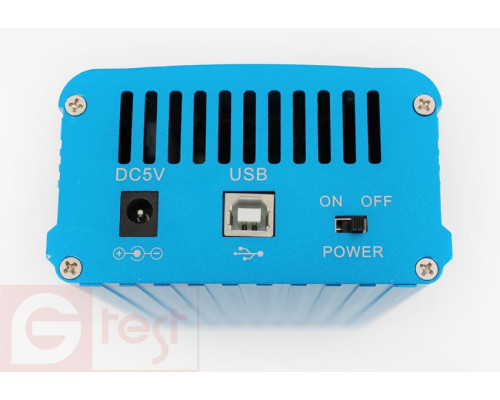

• Інтерфейс: USB.
• Діапазон генерації: 1 мкГц – 60 МГц
• Роздільна здатність по вертикалі: 14 біт або 1 мВ
• Модуляція: AM, FM
• Логарифмічна та лінійна розгортка, генерація імпульсів
• Вбудований частотомір: 0,01 Гц – 100 МГц
• 31 довільних сигналів (тригонометричні, математичні та інші)
• Роздільна здатність за частотою: 1 мкГц
• Великий дисплей 2,4" (320 × 240 pixels) TFT LCD
• Інтерфейс: USB.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ генератора DDS довільних форм сигналів FY2300H-60M:
Попередньо встановлені форми сигналів
|
Стандартні форми сигналів
|
синус, прямокутник, трикутник, імпульс, нахил, TTL, CMOS, шум, мультитон, кардіо, розподіл Гауса, модуляція AM/FM
|
|
Додаткові форми сигналів
|
31 форми: тригонометричні, наростання та спад експоненти, сходинки та інші форми
|
Частота
|
Сінус
|
від 1 мкГц до 60 МГц
|
|
Меандр, імпульс, трикутник
|
від 1 мкГц до 20 МГц
|
|
Довільної форми сигнал
|
від 1 мкГц до 20 МГц
|
|
TTL/CMOS
|
від 1 мкГц до 20 МГц
|
|
Розширення
|
1 мкГц (0,000001 Гц)
|
|
Точність
|
5Е-6
|
|
Стабільність
|
1Е-6
|
|
Зрушення по фазі
|
0 ° -359°, роздільна здатність: 1 °
|
Амплітуда
|
Амплітуда
|
від 10 мВ до 20 В (частота <20 МГц); від 10 мВ до 5 В (частота >25 МГц)
|
|
Розширення
|
14 біт / 1 мВ
|
|
Похибка
|
стабільність: 0,5% / 5 годин
|
|
Зміщення
|
+/- 10 В, роздільна здатність 0,01 В
|
|
Імпеданс
|
50 Ом ±10%
|
Сигнали довільної форми
|
Кількість точок на сигнал
|
8192 пікселів
|
|
Швидкість вибірки
|
250 МВ/с
|
|
Вертикальний дозвіл
|
14 біт, 1мВ
|
|
Обсяг пам'яті
|
20 форм сигналів
|
Генератор коливання частоти
|
Режим
|
лінійний, логарифмічний
|
|
Об'єкт
|
частота, заповнення, амплітуда, зсув
|
|
Час
|
від 0,01 до 999,99 с
|
Частотомір
|
Діапазон частот
|
від 0,01 Гц до 100 МГц
|
|
Чутливість
|
від 0,7 до 20 В
|
|
Режими по входу
|
AC, DC
|
|
Період
|
від 5 нс до 20с
|
|
Ширина імпульсу
|
від 5 нс до 20с
|
Вхід вихід
|
TTL вихід
|
|
|
Амплітуда
|
> 3 В
|
|
Максимальне навантаження
|
20 TTL
|
|
CMOS вихід
|
|
|
Низький рівень
|
< 0,3 В
|
|
Високий рівень
|
від 1 до 10В
|
|
Фронт спаду/наростання
|
< 20 нс
|
загальні характеристики
|
Дисплей
|
2,4" (320 × 240) TFT LCD
|
|
Габарити та маса
|
140 х 95 х 55 мм / 419 г
|
Приклади генерації сигналів генератором FY2300A (візуалізація осцилографом VDS1022 OWON )
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернутися до нашого технічного фахівця за вказаними вище телефонами.
