ФЛАГМАНСЬКИЙ ОСЦИЛОГРАФ SIGLENT

Siglent представляє новий флагманський цифровий осцилограф, що запам'ятовує

Матеріал підібрано, переведено та редаговано офіційним представником Siglent Technologies в Україні – Магазином Gtest®. Картинки публікуються з дозволу SIGLENT. Такі моделі приладів поставляються тільки на замовлення.

Нова лінійка осцилографів SDS7000A від Siglent включає дві моделі: SDS7404A і SDS7304A, як кращі пропозиції, зі смугою пропускання 4 ГГц і 3 ГГц.

Компанія Siglent Technologies представила новий осцилограф SDS7000A у двох варіантах моделі. Дві моделі, SDS7404A та SDS7304A, мають чотири аналогових канали та 16 цифрових каналів зі смугою пропускання 4 ГГц та 3 ГГц відповідно. Обидва забезпечують частоту дискретизації до 20 Гвиб/с, забезпечують 12-бітну апаратну вертикальну роздільну здатність і швидкість захоплення сигналів до мільйона осцилограмм/с. Як обсяг зберігання масивів даних ця серія має стандартну глибину пам'яті 500 Мбіт/канал з можливістю установки 1 Гбіт/канал. Осцилографи мають мінімальний рівень шуму 220 μVRMS при смузі пропускання 4 ГГц.

Цифровий осцилограф модельного ряду Siglent SDS700A

SDS7000A заснований на процесорі x86 з архітектурою галузевого стандарту (ISA) та 15,6-дюймовим ємнісним сенсорним екраном високої чіткості, що забезпечує покращення швидкості відгуку та спільної роботи осцилографа.

Високопродуктивні комп'ютери з осцилографічним додатком

Як і наші особисті телефони, сучасний осцилограф є високопродуктивним цифровим комп'ютером з інтерфейсом користувача, орієнтованим на конкретні додатки. Нова лінія Siglent не є винятком. Пристрій оснащений знайомою панеллю вводу-виводу HDMI, DisplayPort і DVI для відображення на зовнішньому моніторі. Він також включає два Ethernet, чотири USB 3.0, три аудіо інтерфейсу 3,5 мм і роз'єм DB9 RS232. На задній панелі є п'ять роз'ємів BNC, джерело живлення змінного струму та порт USB-B.

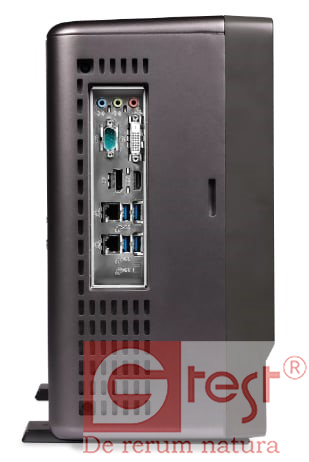

Бічна панель осцилографа

Процесор x86 для підвищення продуктивності порівняно з попередніми аналогічними моделями

У попередній флагманській лінійці, серії SDS6000A, використовувалася FPGA AMD Kintex UltraScale+ для підвищення продуктивності порівняно з попередніми моделями. У SDS7000A компанія Siglent застосувала інший підхід до підвищення продуктивності та встановила процесор x86. Siglent не публікує подробиці, але, судячи з стандартної плати введення-виведення та додаткових аксесуарів PCIe, вона заснована на материнській платі PCIe, що відповідає галузевому стандарту. Це звільнить інженерні ресурси для підрозділів спеціального апаратного забезпечення/модернізації, забезпечить більшу універсальність у можливостях внутрішнього розширення та додасть гнучкості при відображенні вивідних даних. Фактично, за допомогою зовнішнього монітора HDMI або DisplayPort можна відображати вихідні дані осцилографа з роздільною здатністю 4K.

Поряд із збільшенням пропускної спроможності в порівнянні з SDS6000A, SDS7000A покращує апаратну 8-бітну вертикальну вибірку попередньої моделі з 12-бітною вертикальною роздільною здатністю. 12-бітові сигнали є вибірками з частотою 20 млрд відліків/с і до 1 гігапікселя (!!) на захоплення. Він може захоплювати до 50 мс за максимальної частоти вибірки без перерв.

Спеціальні доповнення до тестових сценаріїв

Siglent комплектує нові осцилографи рядом аксесуарів, які спрощують реалізацію конкретних завдань із тестування. Користувачі можуть придбати додаткове програмне забезпечення для тестування відповідно до 1000Base-T, 100-Base-TX, 100Base-T1 та USB2. Ці пакети програмного забезпечення автоматизують більшу частину тестування на відповідність за допомогою шаблонів та візуальних індикаторів, що дозволяє створити середовище тестування на відповідність, більш схожу на виробниче.

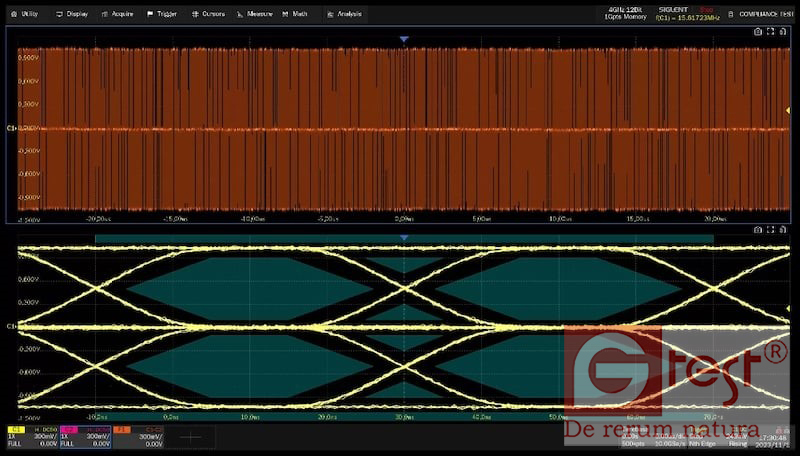

Дисплей тестування відповідності 100Base-TX.

На додаток до осцилограф Siiglent також пропонує програмні модулі для розширення глибини пам'яті для різних аналізів, функції декодування сигналів протоколу і спеціальні генератори сигналів.

Пробник у комплекті для роботи без попереднього налаштування

Нерідко осцилограф продаються без пробників або з дешевими і недорогими пробниками. SDS700A поставляється з найефективнішим диференціальним пробником Siglent. SAP5000D працює зі смугою пропускання до 5 ГГц і також сумісний із попередніми моделями. Він має високий вхідний опір (20 кОм) та низьку вхідну ємність (400 фФ) та забезпечує точність зміщення та посилення по постійному струму з похибкою менше 3%.
