Anritsu (частина-3)

Посилання на сторінку сайту Магазину Gtest® з пропонованими аналізаторами спектру, а також рекомендовані прилади та статті для подальшої самоосвіти наведені наприкінці цього розділу.

Зручність та ефективність демодуляції і відображення сигналів HSDPA

При наявності опції 65 аналізатор Spectrum Master демодулює сигнали HSDPA та W-CDMA, відображаючи кодові комбінації та графіки потужності кодів у часі

Опція 35 відображає шість кодів шифрування та дані CPICH у вигляді діаграми та таблиці

Демодулятор сигналів HSDPA/W-CDMA (опція 65)

Високошвидкісна пакетна передача даних по низхідному каналу (HSDPA) використовує до 15 виділених фізичних каналів для забезпечення високої швидкості передачі інформації. Аналізатори Spectrum Master з опцією 65 можуть демодулювати сигнали HSDPA та відображати характеристики CDP, зміни потужності кодів у часі та комбінації вибраних кодів.

Одночасно підтримуються всі стандартні режими вимірювань демодулятора W-CDMA, що входять до складу опції 45.

Тестування W-CDMA/HSDPA по повітряному інтерфейсу (OTA) - опція 35

Опція OTA відображає на екрані шість кодів шифрування у форматі стовпчикової діаграми. Для кожного коду виводяться параметри CPICH (dBm), Ec/Io (dB), Ec (dBm), домінуючий пілот-сигнал та загальна потужність сигналу.

Демодуляція сигналів GSM, GPRS та EDGE

Вимірювання GSM/GPRS/EDGE

Для максимальної гнучкості аналізатори Spectrum Master підтримують два режими роботи із сигналами GSM/GPRS/EDGE: аналіз радіочастотної обстановки та демодуляцію сигналів.

Інженери можуть підключати прилад безпосередньо до базових станцій або виконувати вимірювання по повітряному інтерфейсу без фізичного підключення.

Опція 40 відображає маску першого виявленого тайм-слота відповідно до специфікації 3GPP TS 05.05

Вимірювання радіочастотних характеристик GSM/GPRS/EDGE (опція 40)

Даний режим дозволяє контролювати радіочастотні події в одно- та багатоканальному спектрі, аналізувати потужність відносно часу та виконувати контроль за масками відповідно до вимог стандарту 3GPP TS 05.05.

Можливий аналіз до 10 каналів одночасно з окремим відображенням результатів вимірювань для кожного каналу.

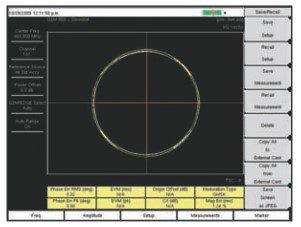

Опція 41 виконує демодуляцію GSM/GPRS/EDGE та відображає векторні діаграми сигналів

Демодулятор GSM/GPRS/EDGE (опція 41)

Опція 41 забезпечує детальний аналіз якості модуляції передавача. Відображаються параметри фазової помилки, EVM, частотного зміщення, співвідношення сигнал/перешкоди, типу модуляції та інших характеристик сигналу.

Табличне представлення основних параметрів сигналу, включаючи потужність каналу, фазову помилку та EVM

Режим «Пройшов/Не пройшов»

Використовуючи пакет Master Software Tools™, користувач може створювати власні алгоритми контролю параметрів та автоматизовані сценарії перевірки за принципом «Пройшов/Не пройшов».

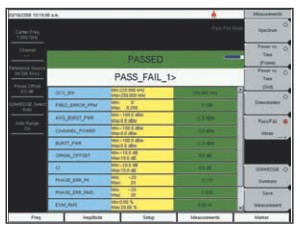

Автоматизований контроль параметрів за заданими критеріями

Вимірювання сигналів CDMA та EVDO

Вимірювання радіочастотної обстановки CDMA (опція 42)

Опція 42 використовується для аналізу потужності сигналів, форми сигналу, рівня сусідніх каналів та паразитних випромінювань базових станцій CDMA.

Канальний спектр

Режим дозволяє відображати спектр каналу разом із параметрами потужності в каналі, зайнятої смуги частот та усереднених пікових значень.

ACPR

Вимірювання ACPR демонструють співвідношення потужності основного каналу та сусідніх каналів. Одночасно може контролюватися до п'яти основних каналів.

Результати вимірювання канального спектра сигналів CDMA

Паразитні випромінювання

Режим автоматично контролює паразитні випромінювання та виконує перевірку відповідності стандартам за принципом «Пройшов/Не пройшов».

Контроль паразитних випромінювань сигналів CDMA

Оцінка якості модуляції базових станцій CDMA

Демодулятор cdmaOne та CDMA2000 1xRTT (опція 43)

Демодулятор забезпечує вимірювання потужності в кодовій області та відображення результатів як у графічному, так і в табличному форматі.

CDP

Відображаються потужності демодульованих кодів, частотні помилки, шумовий поріг та інші параметри, необхідні для оцінки якості сигналу.

Відображення потужності в кодовій області CDMA

Тестування CDMA по повітряному інтерфейсу (опція 33)

Опція дозволяє оцінювати роботу базових станцій без необхідності відключення секторів або повного виведення обладнання з експлуатації.

Розгортка пілотного каналу та багатопроменевість

Відображаються дев'ять найсильніших псевдошумових кодів (PN), параметри Ec/Io, Tau та потужність сигналів.

Результати вимірювань сигналів CDMA по повітряному інтерфейсу

Оптимізація продуктивності мереж EVDO

Стандарт CDMA2000 1xEV-DO забезпечує швидкість передачі даних до 2,4 Мбіт/с і дозволяє будувати високоефективні бездротові широкосмугові мережі.

Вимірювання радіочастотної обстановки EVDO (опція 62)

Проводиться аналіз спектра каналу, потужності відносно часу, ACPR та паразитних випромінювань.

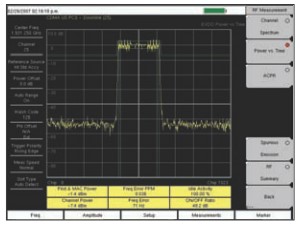

Контроль потужності сигналів EVDO у часовій області

Оцінка якості модуляції базових станцій EVDO

Демодулятор EVDO (опція 63)

Опція використовується для аналізу потужності кодів каналу MAC, контролю частотних помилок, рівня шуму та інших параметрів модуляції.

Аналіз потужності кодів EVDO MAC

Тестування EVDO по повітряному інтерфейсу

Інженери можуть виконувати комплексний аналіз базових станцій без припинення їхньої роботи, використовуючи GPS-синхронізацію та вимірювання по повітряному інтерфейсу.

Результати вимірювань EVDO по повітряному інтерфейсу

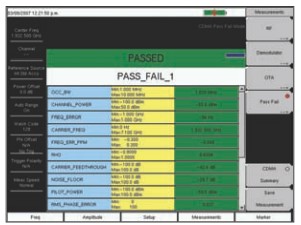

Автоматизований режим контролю параметрів EVDO «Пройшов/Не пройшов»

Режим «Пройшов/Не пройшов»

Аналізатори Spectrum Master підтримують автоматизований контроль параметрів як для CDMA, так і для EVDO. Результати тестування відображаються у вигляді таблиці з чіткими індикаторами PASS або FAIL та відповідними пороговими значеннями.
