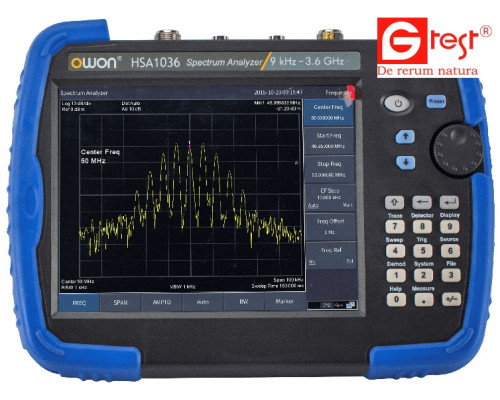

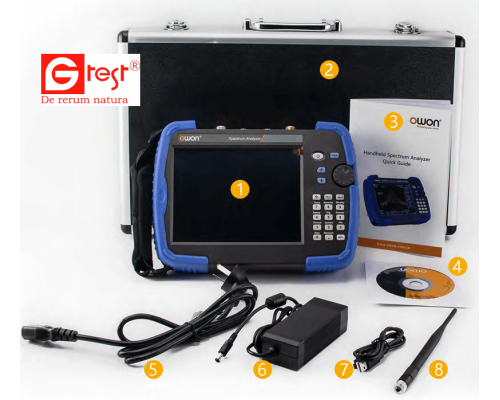

HSA1000 TG, аналізатор спектру портативний, OWON

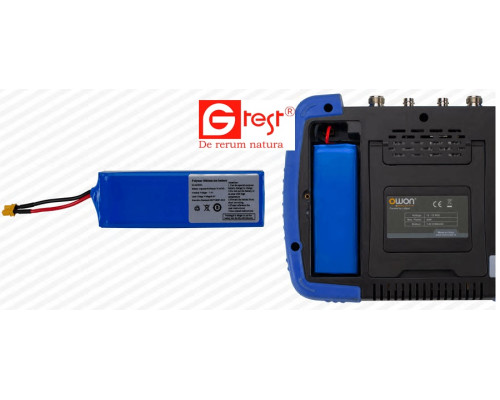

HSA1000 TG - портативний аналізатор спектру, новітня технологія від компанії OWON . Зручний та ефективний прилад для польових випробувань з LCD дисплеєм та антеною GPS. Оснащений вбудованим датчиком освітленості для регулювання підсвічування екрану відповідно до навколишнього середовища. Літій-іонний акумулятор працює до 4-6 годин. простий та доступний для заміни. При проведенні тривалого тестування можна придбати додаткові батареї.
+ Частотний діапазон від 9 kHz до 3.6 GHz
+ -160dBm Середній рівень шумів, що відображається.
+ Фазовий шум -82dBc/Hz @1Gz та усунення при 10KHz
+ Сумарна точність по амплітуді <1.5dB
+ 10Hz Мінімальна роздільна здатність по смузі пропускання (RBW)
ОСОБЛИВОСТІ:
• Забезпечення функції тестування на відповідність вимогам EMI, додаткове тестове програмне забезпечення EMC
• Стандартна можливість оповіщення про проходження/провал тесту на місці
• Опціональний генератор відстеження 1,6 ГГц/3,6 ГГц, генератор сигналів 3,6 ГГц
• Стандартний приймач GPS, додаткова антена, інформація про широту/довготу та можливий запис тестової інформації

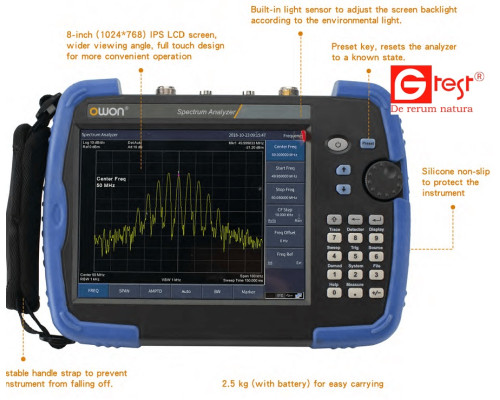

• 8-дюймовий (1024*768) сенсорний екран IPS LCD, ширший кут огляду
СПЕЦИФІКАЦІЇ ПРОДУКТИВНОСТІ
Модель | HSA1016(TG) | HSA1036TG |
Частота | ||
Діапазон | 9kHz-1.6 GHz | 9kHz-3.6 GHz |
Розширення | 1Hz | |
Частотний діапазон | ||
Діапазон | 0 Hz,100 Hz до максимальної частоти пристрою | |
Точність | ± інтервал/(точки відліку -1) | |
Внутрішнє посилання | ||
Опорна частота | 10.000000 MHz | |
Точність опорної частоти | ±[(дні з моменту останнього калібрування × коефіцієнт старіння за частотою)+ температурна стабільність + початкова точність] | |
Температурна стабільність | <2.5ppm (15℃ to 35℃) | |
Коефіцієнт старіння | <1ppm/year | |
Зчитування | ||
Роздільна здатність частотного маркера | інтервал/(кількість точок розгортки -1) | |
Нестабільність | ±(індикація частоти × опорне значення частотної нестабільності +1%× інтервал +10%× роздільна здатність смуги пропускання + роздільна здатність частотного маркера) | |
Лічильник частоти | ||
Розширення | 1 Hz,10 Hz,100 Hz,1 kHz | |
Точність | ±(частотний маркер × нестабільність за опорним сигналом частоти + роздільна здатність показань лічильника) | |
Смуга пропуску | ||
Роздільна здатність по смузі пропускання (-3 dB) | Від 10 Hz до 500 kHz (1-10 покрокової послідовності), 1 MHz, 3 MHz | |
Коефіцієнт форми фільтра роздільної здатності (60 dB: 3 dB) | <5: 1 стандартно (цифровий та близько до форми Гауса) | |
Точність | < 5%, стандартно (RBW ≤ 1 MHz) | |
Смуга пропускання відео сигналу (-3 dB) | Від 10Hz до 3MHz |
Специфікації з амплітуди
Амплітудний та електричний рівень | ||
Діапазон вимірів з амплітуди | DANL* to +20 dBm, ближче до підсилювача | |
Опорний електричний рівень | -80 dBm to +30 dBm,0.1dBm кроків | |
Попереднє посилення | 20 dB, стандартний, 9 kHz to 3.6 GHz | |
Діапазон внутрішнього атенюатора | Від 0 до 40 dB, при 1 dB кроці | Від 0 до 50 dB, в 1 dB кроці |
Макс. пост. напруга на вході | 50 VDC | |
Макс. потужність | +30dBm, усереднена постійна потужність | |
*Відображається середній рівень шумів (DANL) (Зниження на вході = 0 dB, Детектор Зразка, Усереднення трасування≥20, 20℃ до 30℃, опір на вході=50 Ω ,RBW нормалізується до 1Hz) | ||
Підсилювач вимкнено | 1 MHz~1GHz -140 dBm (стандартно), <-130 dBm | |
HSA1016TG:1GHz~1.6 GHz -138 dBm(стандартно), <-128 dBm HSA1036TG:1GHz~3.6 GHz -138 dBm( стандартно ), <-128 dBm | ||
Підсилювач включений | 1 MHz~1GHz -160 dBm (стандартно), <-150 dBm | |
HSA1016TG: 1GHz~1.6 GHz -158 dBm (стандартно), <-148 dBm HSA1036TG: 1GHz~3.6 GHz -158 dBm (стандартно), <-148 dBm | ||
SSB фазовий шум (20℃ до 30℃,fc=1 GHz, RBW=1 kHz,VBW=1 kHz) | ||
Фазовий шум | <-80 dBc/Hz @10 kHz зміщення | |
<-100 dBc/Hz @100 kHz зміщення | ||
<-107 dBc/Hz @1 MHz зміщення | ||
Діапазон відображення рівня | ||
Логарифмічна шкала координат | 1dB ~255dB | |
Лінійна шкала координат | Від 0 до опорного рівня | |
Одиниці рівня | dBm, dBuW, dBpW, dBmV, dBuV, W,V | |
Крапки | 201~1001 | |
Кількість трасувань | 5 | |
Детектори | Позитив-пік, негатив-пік, зразок, нормал, RMS, AVG, QualPeak | |
Функції трасування | Очистити, написати, утримання максимуму, утримання мінімуму, Огляд, Чиста сторінка, усереднення | |
Частотний відгук (20℃ до 30℃, 30% до 70% відносна вологість, загасання на вході = 21 dB, опорна частота = 50 MHz) | ||
Підсилювач вимк. (fc≥100K) | ±0.8 dB;±0.4 dB (Typical) | |
Підсилювач увімкн.(fc≥1 MHz) | ±0.9 dB;±0.5 dB (Typical) | |
Різниці та точність | ||
Різниця при комутуванні роздільної здатності смуги частот | RBW=10 kHz, роздільна здатність при реєстрації=±0.2 dB, лінійна роздільна здатність=±0.01. Nominal | |
Різниця згасання на вході | HSA1016(TG): 20℃ ~30℃, fc=50 MHz, Підсилювач вимк., 10 dB загасання РЧ, сигнал на вході 1~40dB ±0.5 dB | |
HSA1036(TG): 20℃ ~30℃, fc=50 MHz, Preamplifier Off, 20 dB RF attenuation, input signal 1~50dB ±0.5 dB | ||
Абсолютна нестабільність по Амплітуді | 20℃ to 30℃, fc=50 MHz, Span=200 kHz, RBW=10 kHz, VBW=10 kHz, peak detector,10 dB РЧ згасання,95% рівень точності Підсилювач вимк. ±0.4 dB, рівень вхідного сигналу -20 dBm Підсилювач увімк. ±0.5 dB, рівень вхідного сигналу -40 dBm | |
Нестабільність | Діапазон вхідного сигналу 0dbm~-50dbm | |
±1.5 dB | ||
КСВ | вхід 10 dB РЧ згасання,1 MHz~1.5GHz | |
<1.5,номінал | ||
Спотворення та помилкові реакції | ||
Спотворення вторинної гармоніки | fc ≥ 50 MHz,Підсилювач вимк., вхідний сигнал -30 dBm, 0 dB РЧ згасання, 20 ℃ to 30 ℃ | |
-65dbc | ||
Інтермодуляція третього порядку | fc ≥ 50 MHz | |
+10 dBm | ||
1 dB Стиснення посилення | fc ≥ 50 MHz, 0 dB РЧ згасання, Підсилювач вимк. , 20℃ to 30℃ | |
>+2 dBm, номінал | ||
Залишкова відповідь | з'єднання 50 Ω навантаження на вхідний порт, 0 dB згасання на вході, 20℃ to 30℃ | |
<-85 dBm, стандартне | ||
Неправдиві сигнали на вході | -30 dBm сигнал на вхідному міксері, 20℃ to 30℃ | |
<-60 dBc | ||
Час розгортки та синхронізація | ||
Час розгортки | 100Hz≤SPAN≤3GHz 10ms to 3000s Нульова ширина розгортки 10ms to 3000s | |
Режим | Безперервний, одиночний | |
Трекінг генератор | ||
Діапазон частоти на виході | 100 kHz~1.6GHz | 100 kHz~3.6 GHz(Трекінг генератор) 35 MHz~3.6 GHz(Генератор-джерело) |
Діапазон потужності на виході | -30 dBm~0 dBm | -40 dBm~0 dBm |
Дозвіл рівня потужності на виході | 1dB | |
Пологість вихідного сигналу | ±3 dB | |
Максимальний безпечний зворотний рівень | Середня загальна потужність:± 30 dBm,DC : ±50 VDC | |
Демодуляція звукового сигналу | ||
Частотний діапазон | 100 kHz to 1.6 GHz | 100 kHz to 3.6 GHz |
Тип демодуляції | FM/AM | |
Вимірювання амплітудної модуляції | ||
Частотний діапазон | 100 kHz to 1.6 GHz | 100 kHz to 3.6 GHz |
Швидкість модуляції | 20 Hz до 100 kHz | |
Точність швидкості модуляції | 1Hz, номінал <0.1% швидкість модуляції, номінал (Швидкість модуляції ≥ 1 kHz) | |
Глибина | 5% до 95% | |
Точність глибини | ±4%, номінал | |
Вимірювання частотної модуляції | ||
Частотний діапазон | 100 kHz до 1.6 GHz | 100 kHz до 3.6 GHz |
Швидкість модуляції | 20 Hz до 100 kHz | |
Точність швидкості модуляції | 1Hz, номінал <0.1% швидкість модуляції, номінал (Швидкість модуляції ≥ 1 kHz) | |
Відхилення | 20 Hz to 200 kHz | |
Точність відхилень | ±4%, номінал | |

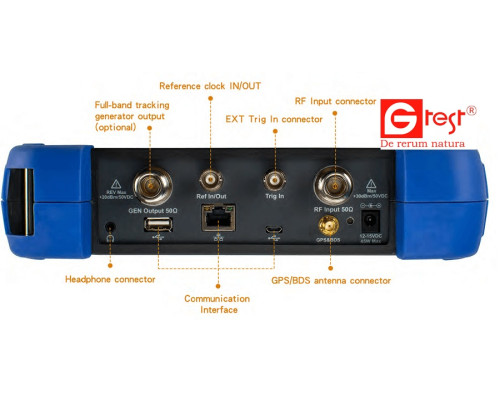

Входи та виходи | ||
RF вхідний конектор | 50 Ω,N-type female | |
Вихід трекінг генератора | 50 Ω,N-type female | |
Від зовнішнього тригера | BNC female | |
10 M опорний вхід/вихід | 50 Ω,BNC | |
Інтерфейси | USB HOST, USB DEVICE, LAN, роз'єм навушників, GPS&BDS | |
Загальні технічні специфікації | ||
Дисплей | 8 дюймів сенсорний РКІ | |
Вага (без упакування) | Близько 2.5 кг | |
Розміри (W × H × D) | 265mm*190mm*58mm | |
Робоча температура | 0~40 ℃ | |
Температура зберігання | -20 °C до +60 °C | |
Потужність | 100V~240V 50/60Hz | |
Акумулятор | 7.4V 9100mAh |
