NF-8601W Мережевий тонер з перевіркою швидкості Ethernet (тест Ping та PoE)

Увага! Стережіться підробок! Будьте розважливі! ЧИТАТИ  ➡

NF-8601W є багатофункціональним кабельним тестером призначеним для вимірювання перехресних перешкод, трасування кабелю, визначення довжини кабелю, виконання PING та POE – тестів. Результати відображаються на великому кольоровому дисплеї 3.7 дюйми (94 мм).

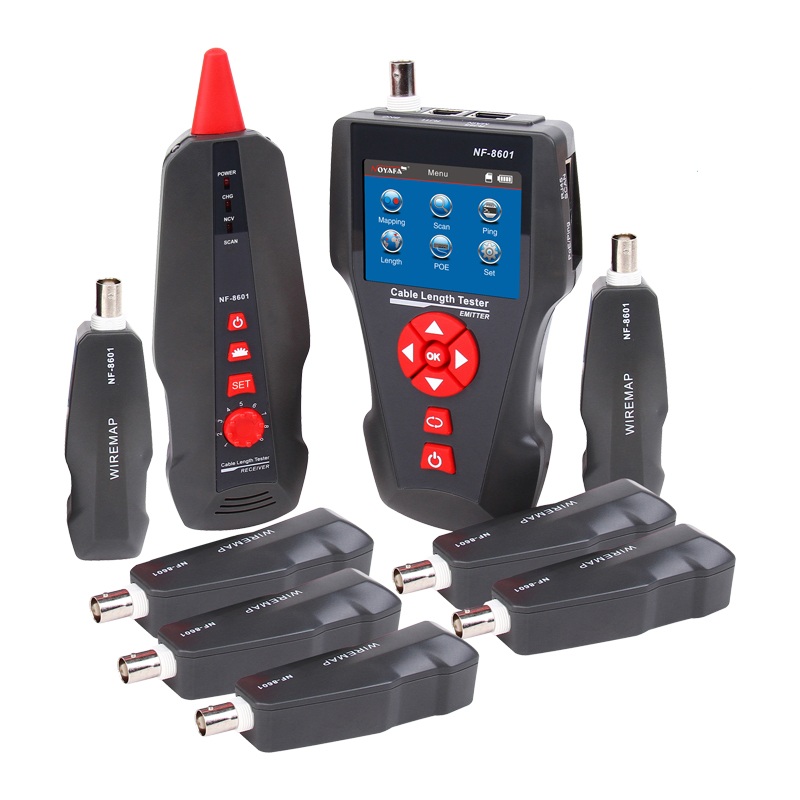

Комплект обладнання включає три компоненти: основний тестер (NF-8601-M), приймач (NF-8601-S) та дистанційний датчик (NF-8601-R). У моделі NF-8601W в комплект входять вісім дистанційних датчиків для зручності роботи та скорочення часу налагодження мережі. Призначений для застосування в таких областях, як телефонні системи, комп'ютерні мережі та інших мережах мідними/металевими провідниками.

Посібник користувача NF8601W (рус.pdf)

ОСОБЛИВОСТІ :
• Перевірка PING , точок введення та перехресних перешкод мережевих кабелів.
• Області застосування: від окремо взятих кабелів до зв'язок кабелів RJ11/RJ45/BNC.
• Функції ідентифікації необхідного кабелю в архітектурі Ethernet комутатори/маршрутизатори.
• Локалізація місця короткого замикання 2-х жильних кабелів.
• Тестування довжин кабелів RJ11, RJ45, BNC у відкритих ланцюгах.
• Складання топограм кабельних розводок, схем відкритих, короткозамкнених, реверсивних щодо кабелів RJ11/RJ45/BNC.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ :

• Дисплей: рідкокристалічний, діагональ 3.7 дюйми (94 мм). роздільна здатність 320x240 мм, з підсвічуванням

• Типи кабелів, що тестуються: STP/UTP 5E,6E мережеві, телефонні, коаксіальні

• Максимальна відстань побудови картки: 2000 метрів

• Максимальна відстань для пошуку мереж RJ11, RJ45, BNC: 1000 метрів

• Максимальна відстань для визначення довжини кабелю RJ11, RJ45, BNC: 2000 метрів

• Мінімальна відстань для калібрування: 10 метрів

• Похибка у визначенні довжини (після калібрування) RJ11: 3%

• Похибка у визначенні довжини (після калібрування) RJ45, BNC: 5%

• Харчування: 3,7В 1800мАч

• Габарити тестера (LxWxD) 183x58x35 mm

• Габарити приймача (LxWxD) 106x32x30mm

КОМПЛЕКТ ПОСТАВКИ:

• основний тестер (NF-8601-M) – 1 шт.
• приймач (NF-8601-S) – 1 шт.
• термінальний датчик (NF-8601-R) – 8 шт.
• літієвий акумулятор – 2 шт.
• кабель-перехідник RJ45 – RJ45 – 1 шт.
• кабель-перехідник RJ11 – RJ11 – 1 шт.
• кабель-перехідник RJ11 – крокодили – 1 шт.
• кабель USB – 1 шт.
• зарядний пристрій – 1 шт.
• сумка-чохол – 1 шт.
• інструкція з експлуатації – 1 шт.

Особливості та переваги:

Багатозадачний мережевий кабельний тестер NOYAFA NF-8601W означає ефективне та безпроблемне обслуговування мережі.

• Багатозадачний тестер: оснащений 8 сумісними пультами дистанційного керування, NF-8601W легко перевіряє цілісність до 8 кабелів (RJ45 UTP/STP, RJ11 та коаксіальний кабель) у різних локаціях. Попрощайтеся з ходіннями туди-сюди, що відбирають багато часу, відключенням і підключенням кабелів — обслуговування оптоволоконних мережевих кабелів ніколи ще не було таким простим і швидким.

• Трасувальник кабелів з тонером легко відстежує проводку мережного кабелю та визначає цільовий порт на маршрутизаторі або комутаторі за допомогою вбудованої функції тонального сигналу.

• Локатор портів Ethernet: швидко ідентифікує порти за допомогою миготливого індикатора, що генерується NF-8601W. Прилад швидко знаходить цільовий порт і кабель на маршрутизаторі або комутаторі, навіть серед безладних та зв'язаних кабелів.

• Вимірювання потужності Ethernet відбувається таким чином: увімкніть джерело живлення Ethernet одним дотиком і легко перевірте напругу.

• Вимірювач довжини кабелю: підключайте та виміряйте довжину RJ45 та коаксіальних кабелів без ручного втручання, що значно підвищує ефективність.

• Надійний тестер: один з найкращих продуктів знаменитої NOYAFA, що забезпечує точність та зручність тестування та відстеження мережі.

NF-8601W

Багатозадачний мережевий тестер

Виконання перевірки цілісності мережевих кабелів (до 8), таких як RJ45, RJ11 та коаксіальних кабелів, проведення вимірювання довжини, трасування кабелю, PING-тести, перевірки PoE тощо.

Знайомство з NF-8601W

Можливість швидко розбиратися з кабельним тестером NF-8601W за допомогою кнопок приладу та функціональних схем.

Перевірка цілісності кабелю

Перевірка цілісності кабелів RJ45, RJ11, BNC, таких як розімкнений, перехресний, короткий, розділена пара і т.д.

Миготливий порт

Вставте одну сторону кабелю в порти PoE та PING, іншу підключіть до комутатора. Виберіть «Порт Flash» та увійдіть у функцію. На екрані ви побачите червоний кружок, який блиматиме з тією ж частотою, що і світлодіод на перемикачі, що означає цільовий кабель.

Перевірка довжини кабелю

Підключіть один кінець кабелю до основного порту, від'єднайте дальний кінець кабелю. Точність виміру довжини становить понад 98%.

Калібрування довжини кабелю

Оскільки матеріали кабелів різняться, тестування довжини кабелю може бути різним. Отже, нам потрібно відкалібрувати кабель. Використовуйте кабель довжиною понад 10 метрів, потім увійдіть у функцію калібрування для вимірювання довжини. Коли з'явиться результат, зберігаємо дані на приладі. Дані можна буде завантажити, доки наступного разу вимірюватиметься довжина.

Тестування потужності

Перевірка мережного кабелю, що забезпечує живлення контакту.

PING Тестування

Перевірте мережевий сигнал і перевірте, чи підключений кабель.

Області застосування приладу

Монтаж кабелів та обслуговування мереж.
