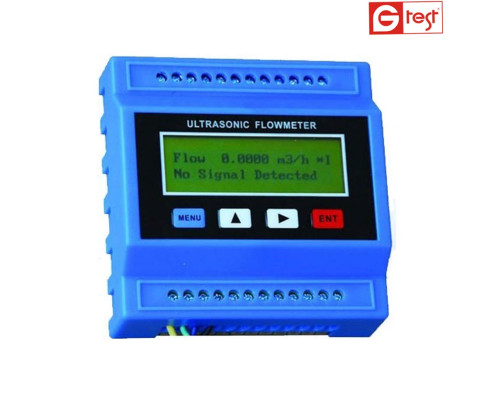

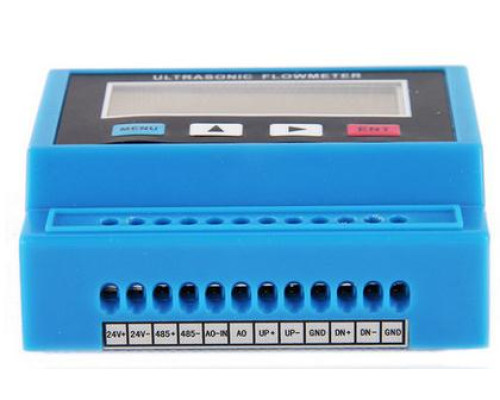

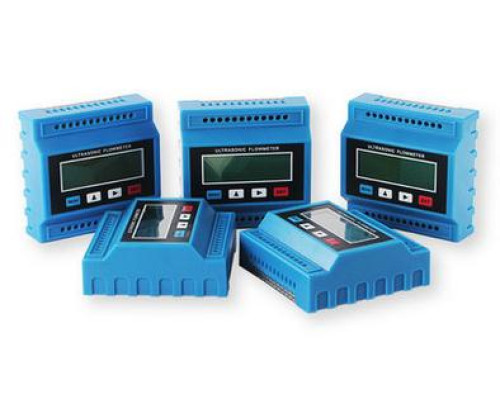

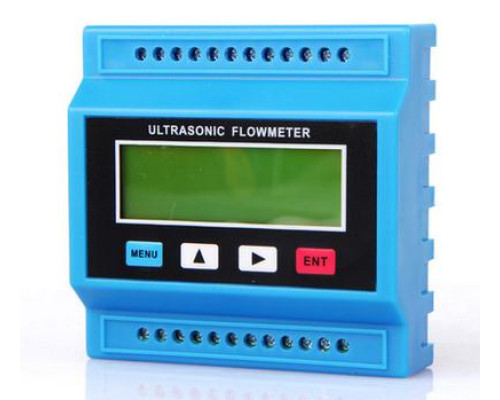

TUF2000M расходомер ультразвуковой
TUF2000M ультразвуковой расходомер поддерживающий широкую номенклатуру накладных и врезных датчиков потока жидкости, обеспечивает надёжное измерение скорости и объемного расхода жидкости. Благодаря большой номеклатуре датчиков охватывается диапазон диаметров труб от 15 мм до 6000 мм и температур от -30°С до 160°С (требуется выбрать соответствующий датчик).
Ультразвуковой расходомер TUF2000M разработан для измерений объемного расхода и скорости движения жидкости в трубопроводах, а также выполнения функций счетчика тепловой энергии при подключении температурных датчиков CT1.
Накладные датчики имеют защиту IP68 обеспечивающую полную герметизацию и длительную работу под водой на глубине до 2-х метров (при монтаже нужно контактную группу залить силиконом или другим герметиком).

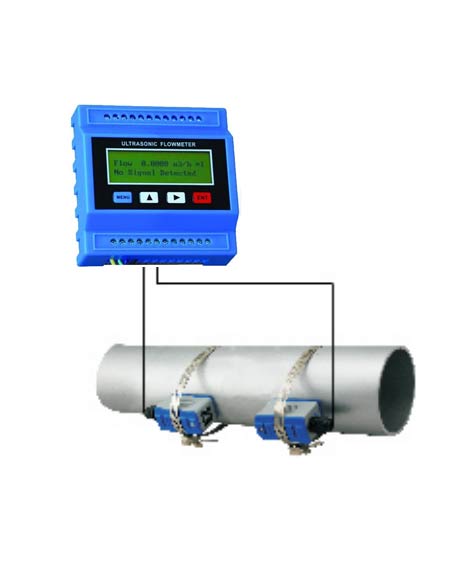

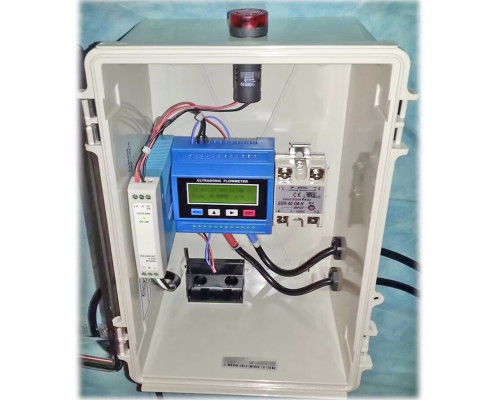

Установка расходомера для учёта объёмного расхода жидкости |

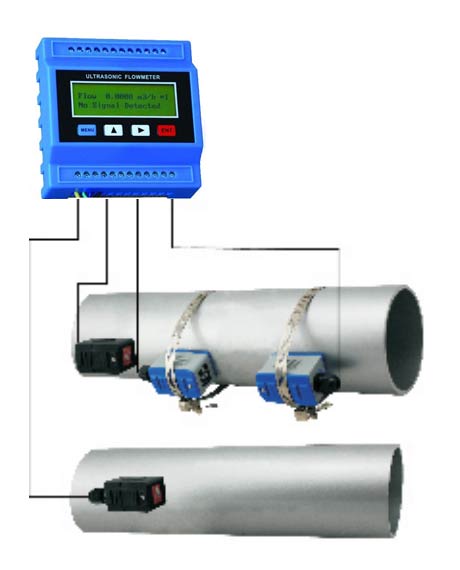

Установка расходомера для учёта объёмного расхода жидкости и расчёта тепловой энергии. |
Принцип работы ультразвукового расходомера основан на измерении временных параметров частотно-модулированного импульса и отклика акустической энергии между двумя преобразователями.
Установка датчиков
Выбор точек установки
Правильная точка установки является ключом к установке датчика. Необходимо учитывать следующие факторы: полностью заполненный трубопровод, встряхивание, постоянный поток, образование накипи, температура, давление, электромагнитные помехи, приборная гильза.
>> Полностью заполненный трубопровод
Следующие ситуации когда трубопроводы могут быть полностью заполнены жидкостью:
>> Встряхивание
В месте установки не должно быть явной тряски, в противном случае его необходимо подтянуть.
>> Стабильный поток
Стабильный поток помогает обеспечить точность измерений.
Стандартные требования к стабильному потоку:
- Труба должна находиться далеко от выпускного отверстия насоса и полуоткрытого клапана. 10D в восходящем направлении и 5D в нисходящем. (D означает внешний диаметр)
- 30D для выхода насоса и полуоткрытого клапана
Технические характеристики и описание расходомера TUF2000M (eng. pdf)
Руководство пользователя TUF2000M (eng. pdf)
Инструкция по эксплуатации TUF2000B (rus. jpg)
Перечень коммуникационных протоколов (eng. pdf)

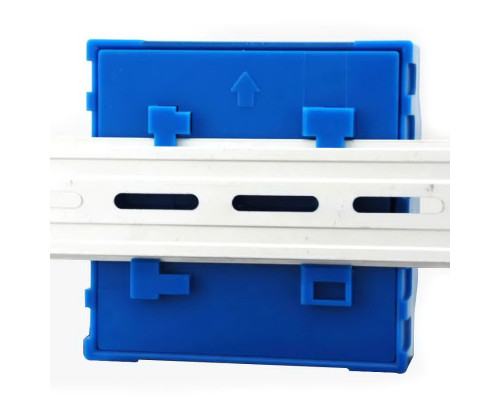

Технические характеристики ультразвукового расходомера TUF2000M | ||
TUF2000B | Принцип | Измерение временных параметров частотно-модулированного импульса и его отклика |
Погрешность | 2% в диапазоне от 0,5 м/с до 1,0 м/с (в зависимости от типа датчика, расхода, скорости возможна настройка расходомера для снижения погрешности до 1%) | |
Дисплей | 2 х 20 символов, ЖКИ с подсветкой | |
Выходы | 1 х 4 -20 мА, сопротивление в пределах 0-1 кОм, погрешность 0,1% | |
1 х OCT импульс, длительность до 1000мс, по умолчанию 200мс | ||
1 х Relay - выход | ||
Входы | 3 х 4 -20 мА, погрешность 0,1%, (температура давление уровень жидкости) | |
2 х датчики потока (up/down) | ||
2 х температурные входы Pt100, для реализации учёта тепловой энергии | ||
Интерфейсы | RS485, для обновления ПО, поддерживает MODBUS (см. перечень протоколов) | |
Кабель | сдвоенный, экранированный - до 50 метров, RS485 - до 1000 метров | |
Условия установки | Материал труб | сталь, нержавейка, медь, чугун, ПВХ, алюминий, цемент, стекло |
Диаметр труб | для датчиков: от 25 мм до 6000 мм | |
Прямолинейный участок | 10D до первого датчика (UP), 5D от второго датчика (DOWN), 30D от насоса. | |
Требования к жидкости | Тип жидкости | вода, спирты, масла, растворы, бензины, керосин, сжиженные газы |
Температура | для датчиков: от -30°С до 160°С. | |
Скорость жидкости | от 0 до 7 м/с | |
Турбулентность | не более чем 10000 ppm | |
Условия эксплуатации | Температура | расходомер: от -20°С до 60°С, датчики: от -30°С до 160°С |
Влажность | 85% влажности, датчики могут быть погружены на глубину до 2 метров. (контакты залиты силиконом) | |
Питание | DC: от 8 до 36В, AC: от 10 до 30В, потребляемая мощность 1,5 Вт | |
Габариты | 90 х 91 х 35 мм |

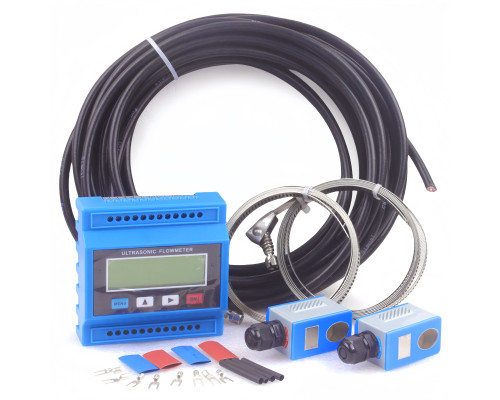

КОМПЛЕКТАЦИЯ
• TUF2000M расходомер ультразвуковой - 1 шт.
Данные рекомендации позволят избежать распространённых ошибок при первой установке ультразвукового расходомера.
Иногда, пользователь получив ультразвуковой расходомер выполняет установку не должным образом, а именно, вводит параметры начальной установки "на глаз" с прицелом - потом подстроим, а сейчас лишь бы заработало и что-то показало. Чем это чревато - 100% потерей времени, так как придется проводить установку и настройку с должной тщательностью. Если начальные установки (диаметр трубы, толщина стенки, вариант установки, тип жидкости и пр.) заданы не верно, то расчетное значение расстояния между датчиками будет также неверным и с высокой степенью вероятности расходомер вообще не увидит свой сигнал. Поэтому все установки выполняйте с должным вниманием.
Итак, установки параметров выполнены и расходомер рассчитал требуемое расстояние между датчиками. Нанесите метки на трубу с учетом рекомендаций по минимальным отступам. Датчики устанавливайте строго в продольной плоскости трубы на подготовленную поверхность. Расстояние между датчиками – это расстояние между внутренними кромками датчиков. Под подготовленной поверхностью подразумеваем очищенную от слоя загрязнений и краски поверхность трубы, с нанесенным небольшим слоем смазки. В комплекте с расходомером поставляется туба с такой смазкой, но можно успешно применять солидол или его аналоги. Устанавливайте датчики так, чтобы рабочие поверхности датчиков смотрели «друг на друга». Выполнив верное задание параметров и качественную установку датчиков, вы сразу получите результат – расходомер увидит свой сигнал. Дальнейшая настройка сводится только к проверке качества установки – расходомер позволяет оценить качество установки по соотношениям сигнал/ шум, а также оценить качество начальных установок.
Примечание: так как ультразвуковой расходомер требует равномерного тока жидкости, обратите внимание на рекомендации, данные в руководстве по минимальным расстояниям от таких элементов как задвижка, насос, сужение/расширение диаметра, колено, двойное колено и пр.
Варианты написания: ультразвуковой расходомер TUF2000M, TUF-2000M
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
