ЦИФРОВЫЕ ЗАПОМИНАЮЩИЕ ОСЦИЛЛОГРАФЫ СЕРИЙ TDS1000B И TDS2000B (ЧАСТЬ 2)

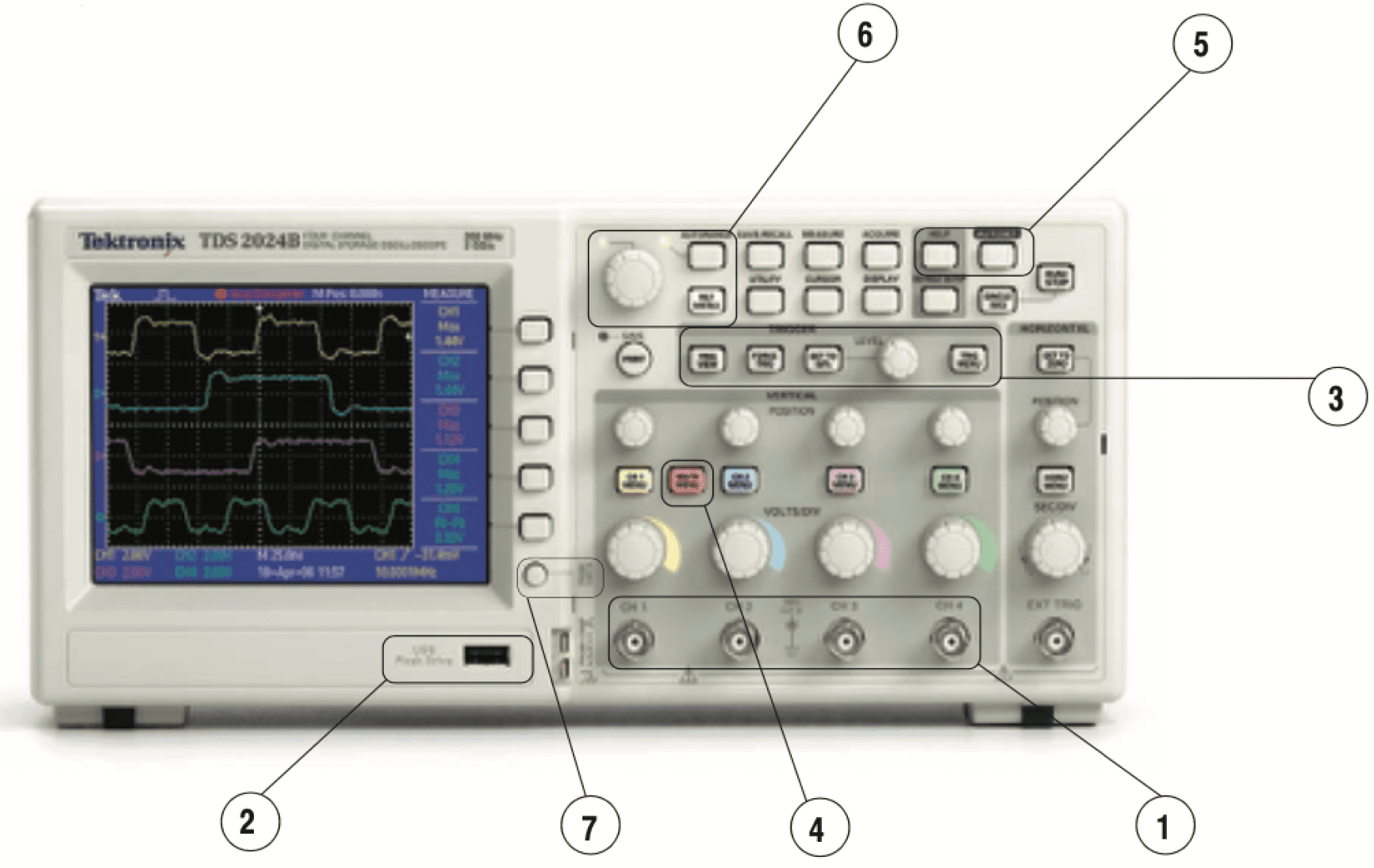

1. Цифровая обработка в реальном масштабе времени – быстрая отладка и определение характеристик различных сигналов одновременно по четырем каналам благодаря уникальной технологии цифровой регистрации в реальном масштабе времени (DRT), разработанной в корпорации Tektronix. Эта технология дискретизации позволяет регистрировать высокочастотные данные, например выбросы и аномалии фронта, которые пропускаются другими осциллографами 5 такого класса.

2. Основной порт USB – обычно используется для подсоединения запоминающего устройства USB, предназначенного для хранения настроек осциллографа, снимков экрана и данных осциллограммы для дальнейшего использования. роме того, основной порт USB используется при обновлении микропрограммного обеспечения прибора.

3. Усовершенствованные способы синхронизации – быстрый захват нужного события осуществляется с помощью усовершенствованных способов синхронизации, включая синхронизацию по длительности импульса и синхронизацию по видеосигналу с выбором строки.

4.  Простые и точные встроенные средства анализа – быстрое преобразование Фурье () и математические функции сложения, вычитания и умножения имеются на всех моделях. Функция позволяет выводить на экран спектры в частотной области, быстро проводить анализ гармонических искажений и другие виды анализа в частотном представлении.

5.  Простота настройки и эксплуатации – настройка упрощена благодаря «разумной» функции автоустановки, которая определяет тип осциллограммы, настраивает органы управления так, чтобы получить на экране приемлемый снимок входного сигнала и позволяет выбрать способ представления осциллограммы на экране (например, один период или несколько периодов). Встроенная контекстно-зависимая справка облегчает работу. Ее индексированные и связанные ссылками темы позволяют выбирать для изучения различные функции осциллографа. Язык справки совпадает с языком пользовательского интерфейса.

6.  Удобный пользовательский интерфейс – наиболее часто используемые функции вынесены на панель для прямого доступа (например, кнопка одиночного запуска, кнопка печати и кнопка настройки по умолчанию). Специальная кнопка опорного сигнала позволяет быстро вывести на экран сохраненную осциллограмму для сравнения. Функция автоматического диапазона автоматически масштабирует каждую осциллограмму при перемещении пробника от одной измерительной точки к другой.

7.    Мастер проверки пробника – выполняет быструю проверку калибровки и правильности работы пробника.

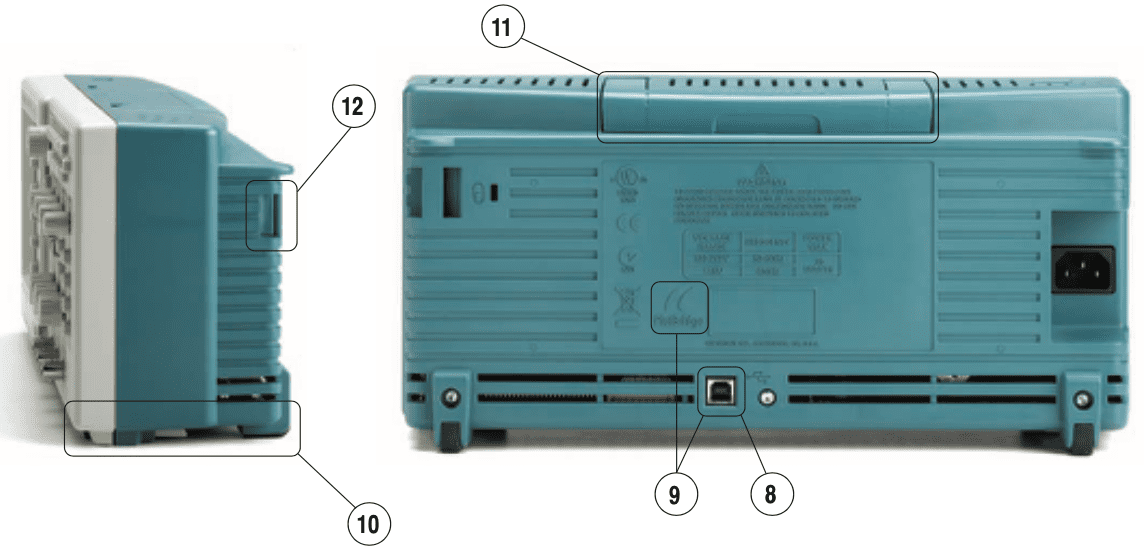

8. Подключение к компьютеру с помощью порта устройств USB Port Combined и программного обеспечения OpenChoice® и NI SignalExpress® TE –   упрощен обмен информацией с другими измерительными приборами, периферийными устройствами или системами по шинам USB или GPIB (дополнительная возможность). Порт устройств USB обеспечивает полный программный контроль над автоматическими измерениями, удаленное отображение и архивацию.

Программа обмена данными OpenChoice  и программа обеспечения интерактивных измерений NI SignalExpress TE предназначены для облегчения интеграции прибора с персональным компьютером без программирования и позволяют передавать данные осциллограмм, снимки экрана и настройки для передней панели с осциллографа на персональный компьютер. Обе программы обеспечивают передачу данных в автономное приложение на рабочем столе, в Microsoft Word или Microsoft Excel. рограммное обеспечение NI SignalExpress TE предоставляет дополнительные возможности, включая усовершенствованные средства анализа, удаленное управление осциллографом и анализ осциллограмм в реальном масштабе времени.

9.  Непосредственная печать через пост устройств USB и принтер стандарта PictBridge® – снимки экрана распечатываются непосредственно с осциллографа на любом принтере, совместимом с PictBridge, подключенном через пост устройства USB. На каждом снимке можно указать дату, время, модель прибора и серийный номер прибора (если эта функция поддерживается принтером).

10.  Компактный прибор глубиной всего 124,2 мм  – позволяет освободить дефицитное место на рабочем столе.

11.  Встроенная ручка – для удобства переноски этого легкого (2,0 кг) портативного прибора в полевых условиях, в другое помещение или на другой этаж здания.

12. Встроенная проушина и замок Kensington Lock – служат для крепления осциллографа на месте в случае необходимости. Прорезь под замок Kensington или тросик (для защиты от краж).

Режимы сбора данных

Режим обнаружения пиков – регистрация высокочастотных сигналов и случайных выбросов. Регистрируются выбросы длительностью всего 12нс (типичное значение) при использовании оборудования для сбора данных на всех настройках горизонтальной развертки от 5 мкс/дел до 50 с/дел.

Выборка – только выборка данных.

Усреднение – выбирается число усредняемых осциллограмм: 4, 16, 64, 128.

Одиночный запуск – кнопка одиночного запуска используется для запуска одиночного цикла регистрации данных.

Режим прокрутки – при настройке горизонтальной развертки >100 мс/дел.

Система синхронизации

Режимы синхронизации – автоматический, нормальный и однократный.

Типы синхронизации

По фронту (нарастающему/нисходящему) – обычная синхронизация по уровню. Нарастающий или нисходящий фронт в любом канале.

Типы входа: по переменному току, по постоянному току, с подавлением шума, с подавлением ВЧ, с подавлением НЧ.

Видео – синхронизация по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям композитного видеосигнала или телевещательных стандартов (NTSC, PAL, SECAM).

По длительности импульса (или по выбросу) – синхронизация по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с.

Источник синхронизации

2-канальные модели – К1, К2, Внешний, Внешний/5, Сеть.

4-канальные модели – К1, К2, К3, К4, Внешний, Внешний/5, Сеть.

Просмотр сигнала синхронизации

Сигнал синхронизации выводится на экран, пока нажата кнопка просмотра синхронизации.

Поле частоты сигнала синхронизации

В этом поле выводится значение частоты источника синхронизации.

Курсоры

Типы – амплитудные, временные.

Измерения – [Δ]T, 1[Δ]T(частота), [Δ]V.

Меню автоустановки

Автоматическая настройка параметров по вертикали и горизонтали и параметров синхронизации для выбранного входного сигнала с помощью одной кнопки, с возможностью отмены автоустановки.

Автоматические измерения осциллограмм

Период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада,

максимальное значение, минимальное значение, размах сигнала, среднее значение, среднеквадратичное значение за период.

Расчет осциллограмм

Операции – сложение, вычитание, умножение,

БПФ – окна, хенниг, с плоской вершиной, прямоугольное, 2048 точек отсчетов.

Источники – 2-канальные модели: К1 к К2, К2 к К1, К1+К2, К1хК2. 4-канальные модели: К1 к К2, К2 к К1, К3 к К4, К4 к К3, К1+К2, К3+К4, К1xК2, К3xК4.

Автоматический диапазон

Автоматическая настройка параметров осциллографа по вертикали и по горизонтали при переносе пробника с одной точки на другую или при значительном изменении.

Характеристики экрана

Экран – модели с цветным дисплеем: 1⁄4 пассивный цветной жидкокристаллический дисплей VGA с воспроизведением цвета на черном фоне и многоуровневой регулировкой контраста. монохромные модели: 1 4 жидкокристаллический дисплей VGA с подсветкой, с многоуровневой регулировкой контраста и выбор инверсного изображения, управляемый с передней панели

Интерполяция – Sin(x)/x

Вид отображения – точечный, векторный

Послесвечение – Выкл, 1 с, 2 с, 5 с, бесконечно.

Формат – YT и XY.

Характеристики окружающей среды и техника безопасности

Температура – При эксплуатации: от 0 до +50 °C. При хранении: от 4 до +71 °C

Влажность –   При эксплуатации и хранении: относительная влажность до 80% при температуре +40 °C и ниже. При эксплуатации и хранении: Относительная влажность до 45% при температуре до +50 °C.

Высота над уровнем моря – При эксплуатации и хранении: до 3000 м.

Электромагнитная совместимость – Соответствует требованиям Директивы 89/336/EEC с поправкой 93/68/EEC, соответствует или превосходит требования по излучениям и электрическим помехам EN55011 для оборудования класса A, требованиям FCC 47 CFR, Part 15, Subpart B для оборудования класса A, требованиям австралийского стандарта по Э, требованиям стандарта по излучениям AS/NZS 2064.

Безопасность – UL610100-1:2003, CSA22.2 No. 61010-1:2003, EN61010-1:2001, IEC61010-1:2001.

Физические характеристики

Прибор

Размеры: 326,3*158,0*124,2 (мм)

Масса: осциллограф 2,0 кг, с принадлежностями 2,2 кг

Поставка прибора

Размеры упаковки: 476,2*266,7*228,6 (мм)

Монтажный набор RM2000B

Размеры: 482,6*177,8*108,0 (мм)

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
