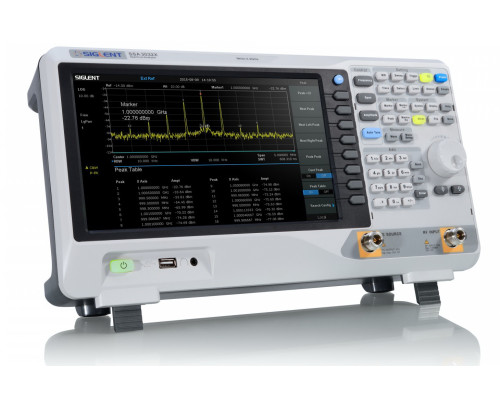

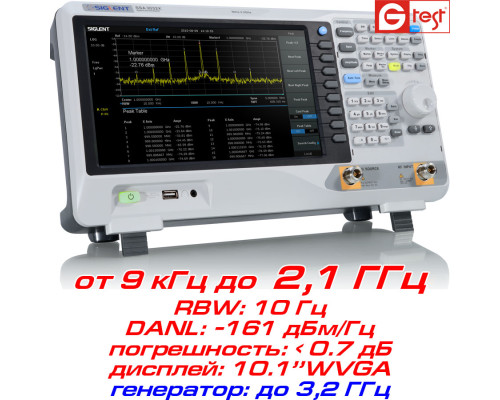

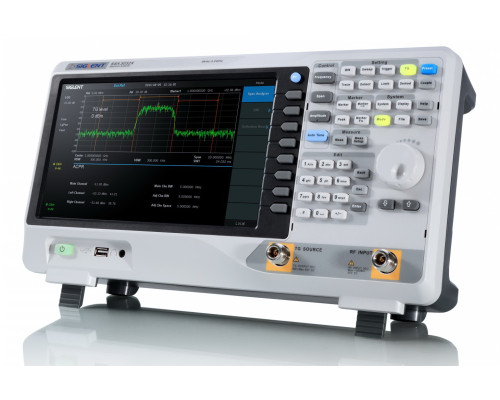

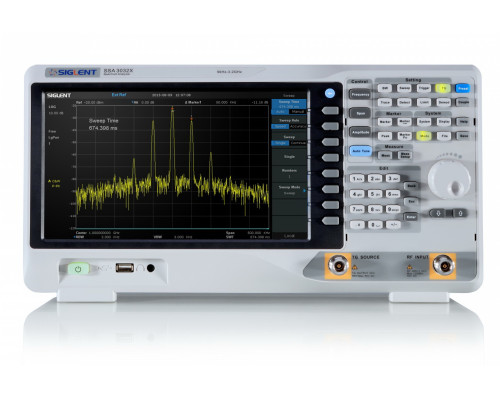

Siglent SSA3021X анализатор спектра, от 9 кГц до 2,1 ГГц

Производитель: Siglent
Код товара: SSA3021X
Доступность: На складе

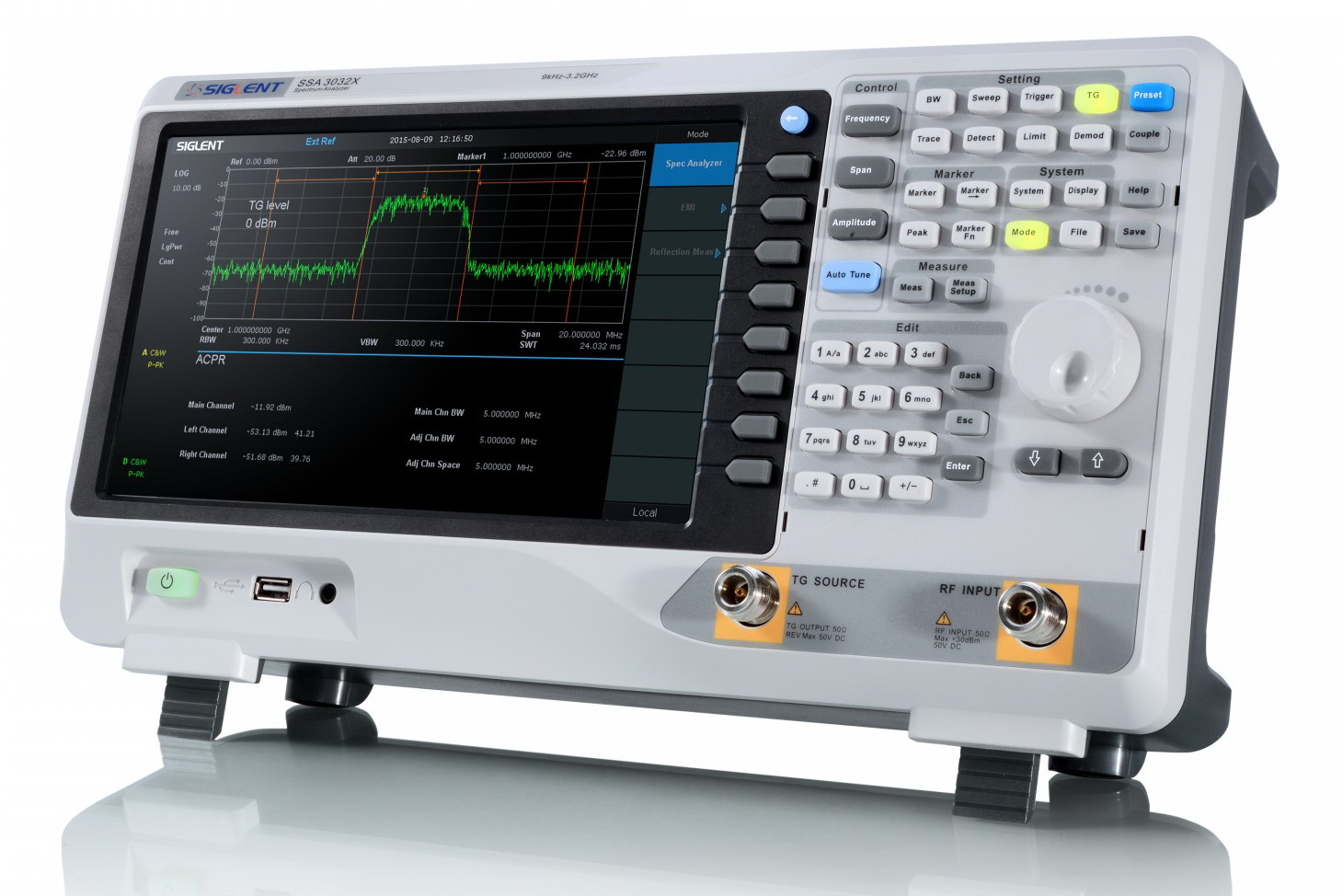

SSA3021X - анализатор спектра производства компании Siglent, частотный диапазон от 9 кГц до 2,1 ГГц. Отличительными особенностями анализатора SSA3021X является низкий уровень собственных шумов: -161 dBm/Hz, высокая точность измерения амплитуды/мощности 0,7 дБ, а также ряд опций, которые существенно расширяют область применения, такие как: треккинг генератор TG, анализ антенно-фидерного тракта REFL, расширенный анализ спектрограмм AMK, предварительное тестирование на соответствие CISPR 16 требованиям электромагнитной совместимости EMI. Также предлагаются опции измерительно моста RBSSA3x20 для выполнения измерений возвратных потерь, КСВ, пробников ближнего поля SRF5030 для анализа излучения в ближних полей. Большой дисплей 10,1" WVGA, интуитивно понятный интерфейс анализатора SSA3021X, совместно с высокими техническими характеристиками обеспечивают высокую эффективность и удобство работы.

 Купить анализатор спектра SSA3021X можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".



Общее описание


Серия анализаторов спектра SSA3000X компании Siglent имеет частотный диапазон от 9 кГц до 2,1 / 3,2 ГГц. Благодаря легкому весу, небольшому размеру и удобному пользовательскому интерфейсу SSA3000X предлагает яркий, легко читаемый дисплей, мощные и надежные автоматические измерения и множество мощных функций. Приложения включают в себя мониторинг / оценку вещания, обследование объекта, предварительное соответствие требованиям EMI, исследования и разработки, обучение, производство и техническое обслуживание.

Характеристики и преимущества


• Полностью цифровая ПЧ технология
• Диапазон частот от 9 кГц до 2,1 ГГц
• Низкий уровень собственных шумов: -161 дБм/Гц

• -98 дБн / Гц при смещении фазового шума 10 кГц (1 ГГц, тип.)
• Общая погрешность амплитуды <0,7 дБ
• Минимальная ширина полосы разрешения (RBW) 1 Гц
• Встроенный предусилитель (стандартно)
• Комплект следящего генератора до 2,1 ГГц (опция)

• Комплект для измерения отражения (опция)
• Комплект для расширенных измерений (опция)
• Комплект для испытаний на соответствие требованиям EMI (опция)

• 10,1-дюймовый дисплей WVGA (1024x600)



С подробними техническими характеристиками анализаторов спектра SIGLENT серии SSA3000X на русском языке можно ознакомиться  по ссылкам ниже:

  Полный текст технических характеристик (часть 1, 2) серии анализаторов спектра SIGLENT SSA3000X (*ru.pdf)

  Руководство пользователя анализатора спектра SSA3032X (*en.pdf)

  Руководство пользователя анализаторов спектра серии SSA3000X (*ru.pdf)







Модели и Базовые Показатели. Часть 1

Модель SSA3021X SSA3032X
Частотный диапазон от 9 кГц до 2,1 ГГц от 9 кГц до 3,2 ГГц
Разрешение по полосе пропускания от 10 Гц до 1 МГц, в 1-3-10 последовательности
Отображаемый средний уровень шума (DANL) -161 дБм/Гц, нормализация до 1 Гц (тип.)
Фазовый шум -98 дБc/Гц@1 ГГц, 10 кГц смещение
Точность амплитуды <0,7 дБ

Отличительные особенности

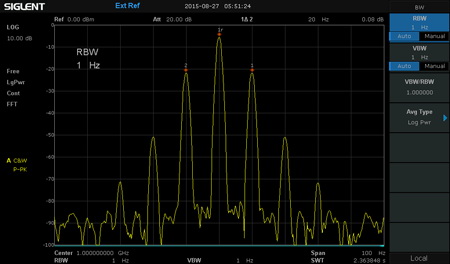

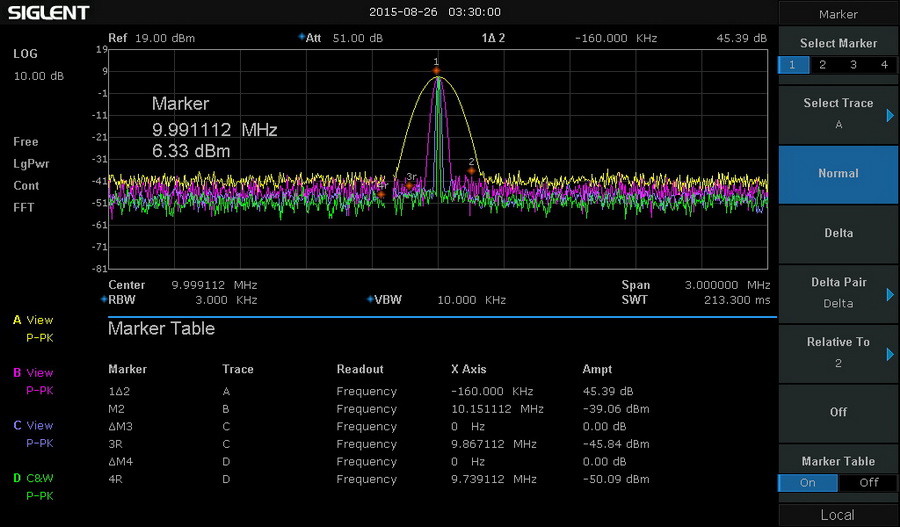

Простота в эксплуатации, поддержка четырех независимых трасс и курсоров Минимальная ширина полосы разрешения (RBW) 1 Гц

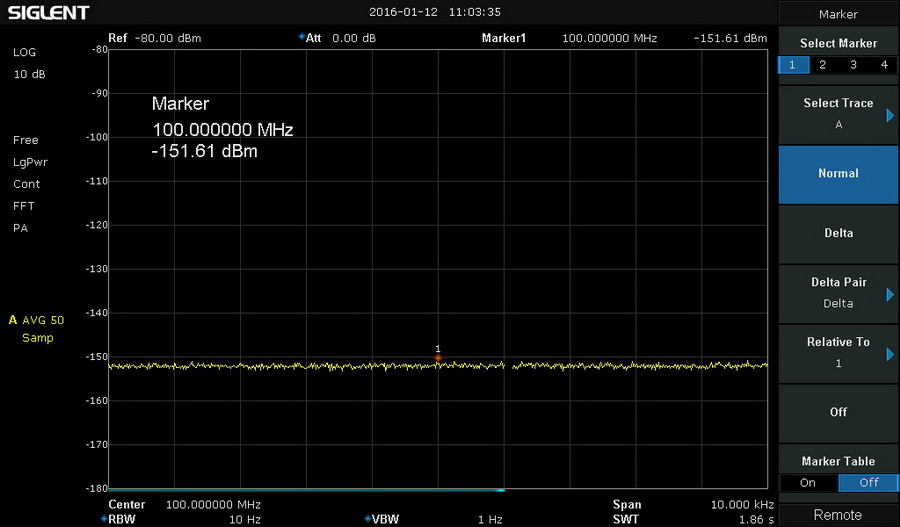

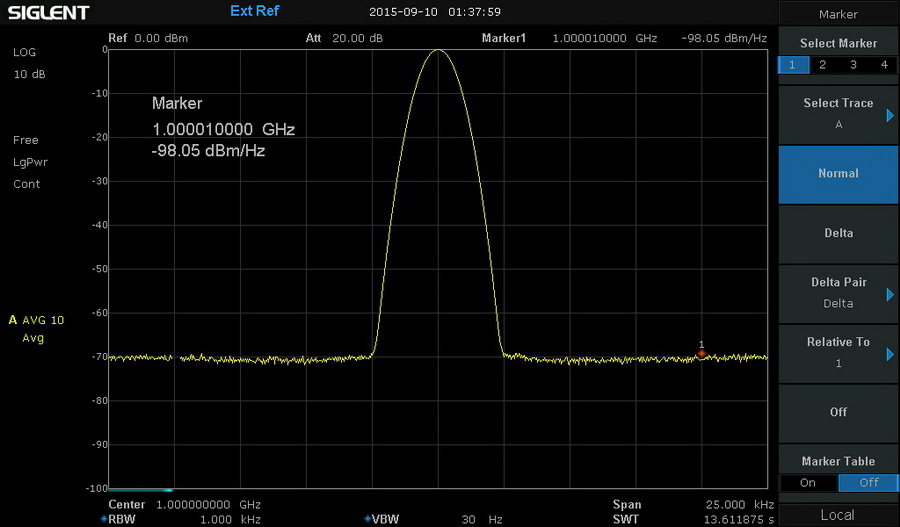

-151 dBm Отображаемый DANL (RBW=10 Hz)  Фазовый шум -98 dBc/Hz@ 1 GHz,смещение 10 kHz

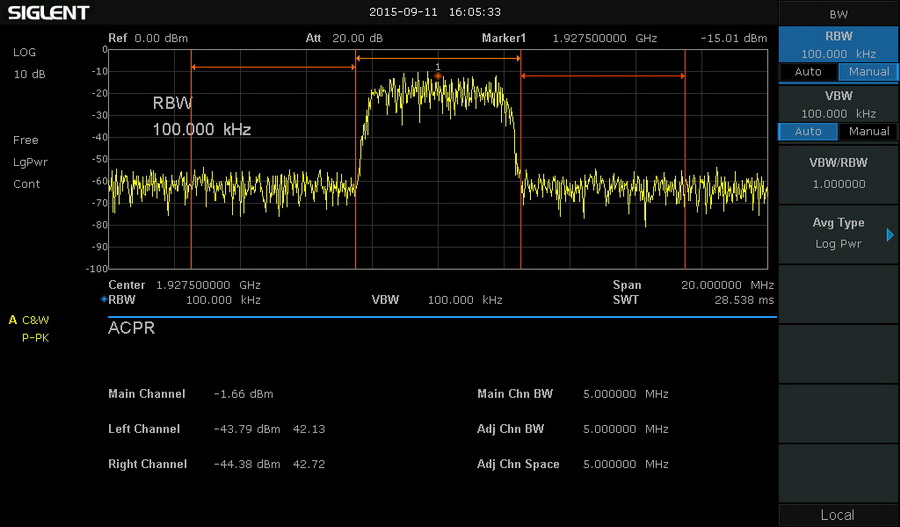

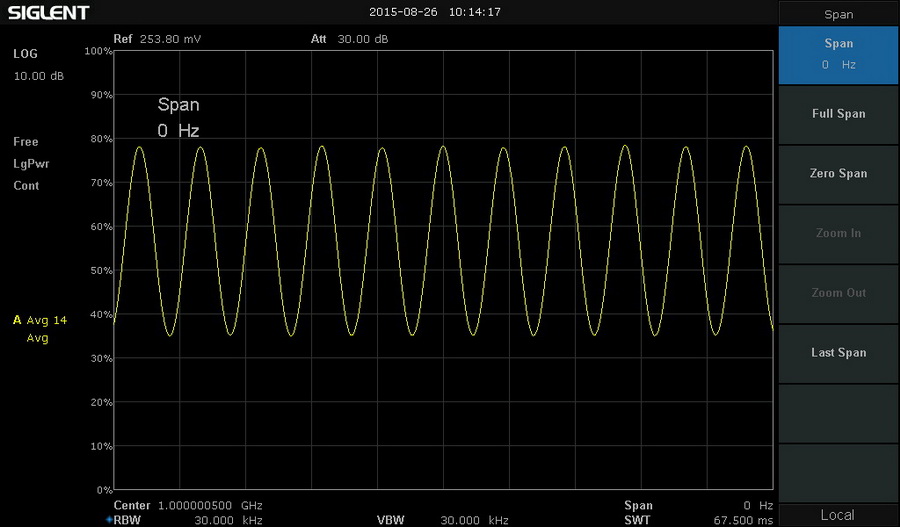

Возможности нулевой полосы обзора и демодуляции  Расширенный комплект для измерений (AMK- SSA3000X), включающий экранные измерения ACPR

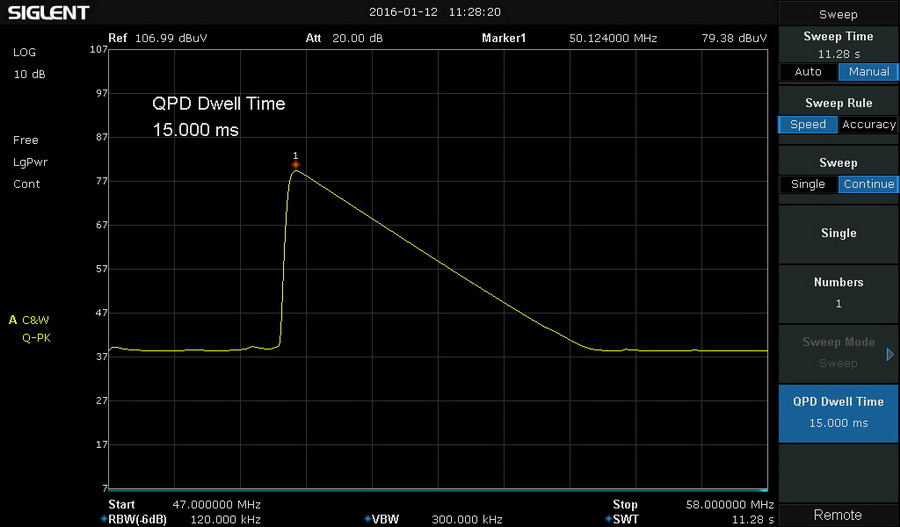

Экранные измерения КСВ/Возвратных потерь с опцией измерения отражений (REFL-SSA3000X) Фильтр EMI и квази-пик детектор с последующим CISPR 16 ( EMI-SSA3000X)



КОМПЛЕКТАЦИЯ стандартная:
 SSA3021X анализатор спектра - 1 шт.
 Кабель питания - 1 шт.
 USB-кабель  - 1 шт.
 Руководство пользователя - 1 шт.
 Сертификат о заводской калибровке - 1 шт.
 Гарантийный талон - 1 шт.



ОПЦИИ:
 Трекинг-генератор TG-SSA3000X
 Анализ антенно-фидерного тракта REFL-SSA3000X
 Расширенный анализ спектрограмм AMK-SSA3000X
 Тестирование на соответствие CISPR 16 EMI-SSA3000X.

 Набор пробников ближнего поля SRF5030
 Измерительный мост RBSSA3x20.

Варианты написания: SSA-3021X, анализатор спектра

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
