Синхронизация I3Cbus, Декодирование, Измерения, Решения при анализе Глазковой Диаграммы

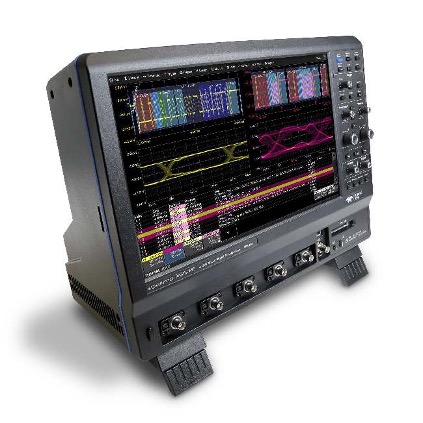

Новая опция I3C Trigger+Decode (TD) для осциллографов Teledyne LeCroy обеспечивает высокопроизводительные триггеры и прозрачные цветные наложения декодирования, таблицы протоколов и возможности поиска. Новая опция TDME также добавляет возможность Measure/Graph (M) с автоматизированными инструментами измерения и построения графиков и возможность Eye Diagram (E) для оценки и отладки сигналов на физическом уровне. Извлекайте данные цифровых датчиков и отображайте их в виде формы сигнала. Легко сопоставляйте трафик I3C с другими сигналами в мобильных, портативных и встраиваемых системах с питанием от батареи.

Всесторонний и мощный триггер I3C («T»)

Предоставляется возможность разрешить запуск по любой допустимой последовательности команд, определенной MIPI, а также по последовательностям команд, определенным пользователем, с полной возможностью определения конкретных значений данных или диапазонов значений данных. Настройка условного триггера DATA («T»)

Триггер допускает условную (<. <=, =, >, >=, <>, внутри диапазона, вне диапазона) настройку для условия DATA. Это особенно полезно в ситуациях, когда необходимо отслеживать аномальные события, например, когда узел CAN передает низкие или высокие обороты двигателя или давление охлаждающей жидкости.

Интуитивно понятные цветные наложения декодирования («D»)

Прозрачное наложение с цветовым кодированием для определенных частей каждого протокола и всего кадра сообщения облегчает понимание информации о последовательных данных. В отличие от других решений, в которых информация о декодировании протокола находится вдали от сигнала, наше решение сопоставляет форму сигнала и декодирование протокола непосредственно на дисплее. По мере увеличения или сокращения длины сбора данных наложение декодирования будет корректироваться, чтобы отображать вам только нужный объем информации.

Интерактивная таблица суммирует результаты («D»)

Превратите осциллограф в анализатор протоколов с табличным отображением декодированной информации. Настройте таблицу, чтобы отображались только интересующие данные, и коснитесь сообщения в таблице, чтобы автоматически увеличить его и отобразить на экране. Экспортируйте таблицу для автономного анализа. В таблице одновременно может отображаться до четырех различных декодированных сигналов любого типа.

Инструменты измерения/графика для эффективности проверки («M»)

Быстро проверяйте причину и следствие с помощью автоматических измерений времени до или из аналогового сигнала или другого последовательного сообщения. Выполняйте несколько измерений за один длительный сбор данных, чтобы быстро получить статистику во время тестирования в угловых случаях. Последовательные (цифровые) данные можно извлечь в аналоговое значение и построить график для мониторинга производительности системы с течением времени, как если бы они были исследованы напрямую. Завершите проверку быстрее и получите лучшее представление.

Глазковые диаграммы («E»)

Быстро отображайте глазковую диаграмму вашего пакетированного низкоскоростного последовательного сигнала данных без дополнительного времени на настройку. Используйте параметры глазка для количественной оценки производительности системы и применяйте стандартную или пользовательскую маску для выявления аномалий. Сбои маски могут быть указаны и могут привести к переводу осциллографа в режим остановки.
