Что такое кабель Cat 6a?

Как мы все знаем, после многих лет развития основными типами сетевых кабелей теперь стали CAT5 и CAT6. В жизни мы часто сталкиваемся с сетевыми кабелями CAT6a. Знаете ли вы, что такое сетевой кабель cat6a? Далее в статье будет освещаться эта тема.

·      Часть 1: В чем разница между CAT6 и CAT6a

·      Часть 2: Каковы сценарии их применения

·      Часть 3: Как проверить качество сетевого кабеля cat6a

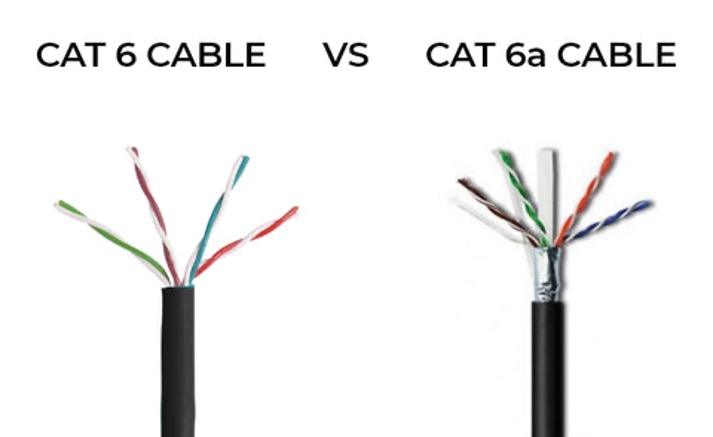

Часть 1: В чем разница между CAT6 и CAT6a?

Между сетевыми кабелями Cat6a и сетевыми кабелями Cat6 существует несколько различий, которые подробно описаны ниже:

Эффективность передачи

• Скорость передачи: сетевые кабели Cat6 поддерживают максимальную скорость передачи 1 Гбит/с и подходят для стандартов высокоскоростной передачи данных, таких как Gigabit Ethernet. Напротив, сетевые кабели Cat6a могут поддерживать максимальную скорость передачи до 10 Гбит/с, что в десять раз больше, чем у сетевых кабелей Cat6, и могут лучше соответствовать сценариям приложений с высокими требованиями к полосе пропускания, таким как видеоконференции высокой чёткости и передача больших объемов данных.

• Диапазон частот: диапазон частот сетевых кабелей Cat6 составляет 250 МГц, а сетевых кабелей Cat6a — 500 МГц. Более широкий диапазон частот позволяет им передавать большие объёмы данных, тем самым улучшая общее качество сигнала.

Способность противостоять помехам

Сетевые кабели Cat6a используют более мощную экранирующую структуру. По сравнению с сетевыми кабелями Cat6 они могут более эффективно снижать влияние внешних электромагнитных помех на сигналы и обеспечивать надежность передачи данных. В средах с плотными кабелями и многочисленными источниками помех, таких как компьютерные залы или промышленные зоны, преимущество сетевых кабелей Cat6a в защите от помех становится более очевидным. Они могут снижать влияние окружающих кабелей или электронных устройств на сигналы и обеспечивать стабильность передачи данных.

Дистанция передачи данных

Сетевые кабели Cat6 обычно могут поддерживать скорость передачи 1 Гбит/с на расстоянии 55 метров. За пределами этого расстояния их производительность может постепенно снижаться. Однако сетевые кабели Cat6a все еще могут поддерживать скорость передачи 10 Гбит/с на расстоянии 100 метров. Поэтому они больше подходят для сценариев, требующих прокладки кабелей на большие расстояния, таких как большие здания и кампусные сети.

Физическая структура

• Сердечник провода: сетевые кабели Cat6a обычно используют более толстые медные жилы. Для сравнения, медные жилы сетевых кабелей Cat6 тоньше. Более толстые медные жилы помогают уменьшить затухание сигнала и улучшить качество передачи.

• Шаг скрутки: медные проводники в сетевых кабелях Cat6a имеют более плотный шаг скрутки, в то время как в сетевых кабелях Cat6 шаг скрутки относительно более свободный. Конструкция с более плотным шагом скрутки помогает дополнительно снизить перекрестные помехи и улучшить качество передачи сигнала.

• Крестообразный каркас: оба имеют крестообразную конструкцию каркаса, но сетевые кабели Cat6a используют зубчатую структуру с проволочными канавками, что позволяет лучше фиксировать жилы проводов, уменьшать перекрестные помехи между жилами проводов и улучшать производительность сетевых кабелей.

• Внешний диаметр: из-за использования более толстых медных жил, более плотного шага скрутки и специальной конструкции крестообразного каркаса и т. д. внешний диаметр сетевых кабелей Cat6a больше, чем у сетевых кабелей Cat6. Кроме того, кабели Cat6a более пушистые, занимают больше места и имеют больший радиус изгиба.

Часть 2: Каковы сценарии их применения?

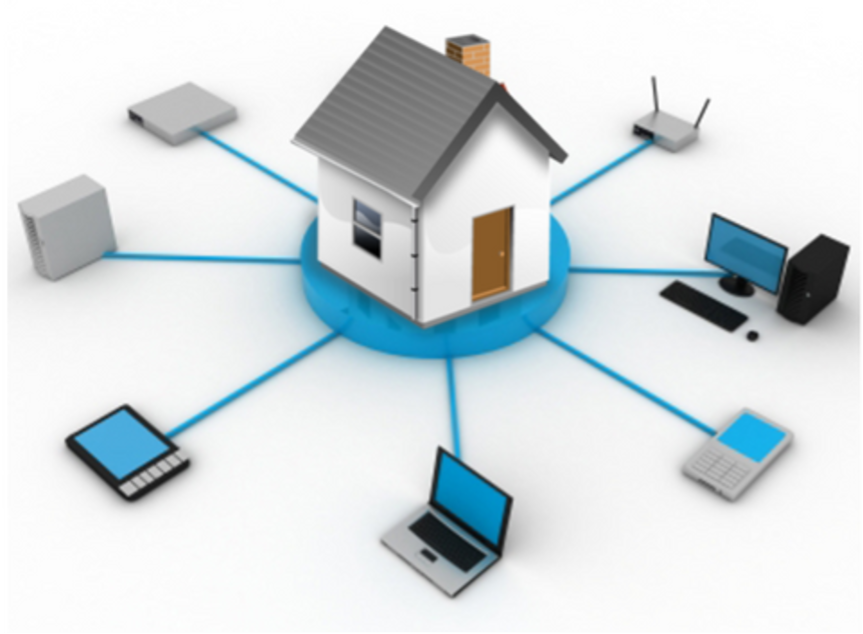

Сетевые кабели Cat6 подходят для мест, где требования к пропускной способности и дальности передачи не высоки, например, для обычных домашних сетей и сетей небольших офисов. Они могут удовлетворить ежедневные сетевые потребности, такие как просмотр веб-страниц, загрузка файлов, воспроизведение видео и подключение компьютеров, принтеров, маршрутизаторов и других устройств для сетевой связи.

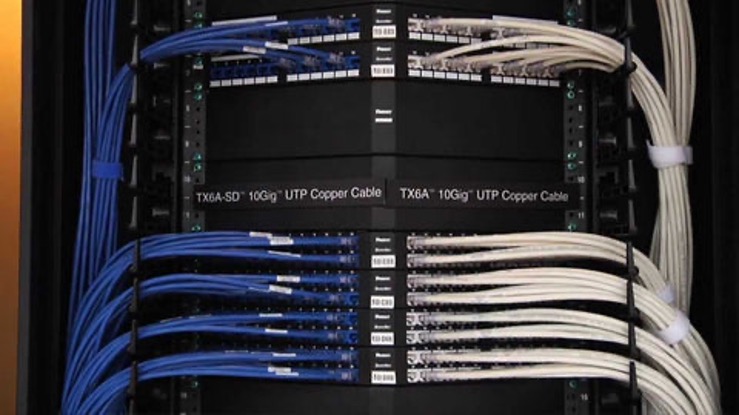

Сетевые кабели Cat6a в основном применяются в местах с чрезвычайно высокими требованиями к производительности сети и пропускной способности, таких как центры обработки данных, корпоративные основные сети и крупные кампусные сети. Они могут обеспечить надежную сетевую поддержку для приложений с интенсивным использованием полосы пропускания, таких как видеоконференции высокой четкости, виртуальная реальность и облачные вычисления.

Часть 3: Как проверить качество сетевого кабеля cat6a?

Ниже приведены некоторые методы измерения качества сетевых кабелей Cat6 и Cat6a:

Проверка внешнего вида и маркировок

• Внешняя оболочка сетевого кабеля: высококачественные внешние оболочки сетевых кабелей обычно прочные, гладкие, без явных повреждений, трещин, признаков старения или обесцвечивания, обладают определенной степенью гибкости и нелегко ломаются.

• Маркировочная информация: на внешних оболочках подлинных сетевых кабелей четко отображается соответствующая информация, такая как марка, модель, спецификация (включая маркировку Cat6 или Cat6a), место происхождения и стандарты реализации. Напечатанные символы должны быть четкими и гладкими, без размытия или выцветания. Кроме того, могут также присутствовать некоторые сертификационные знаки, такие как UL, RoHS и т. д., которые указывают на то, что сетевой кабель соответствует соответствующим стандартам качества и безопасности.

Проведение практических прикладных тестов

• Подключение к устройствам для тестирования: подключите сетевой кабель к сетевым устройствам, таким как компьютеры, маршрутизаторы и коммутаторы, а затем выполните обычное использование сети, например просмотр веб-страниц, загрузку файлов, просмотр онлайн-видео и т. д., и посмотрите, стабильна ли сеть и есть ли такие проблемы, как заикание, отключение или высокая задержка. Если сеть работает хорошо, без очевидных отклонений во время использования, это означает, что сетевой кабель может соответствовать основным требованиям к передаче данных по сети.

• Тестирование приложений с высокой пропускной способностью: для сетевых кабелей Cat6a вы можете попробовать провести некоторые тесты приложений с требованиями к высокой пропускной способности, например, проведение нескольких видеоконференций высокой четкости одновременно, высокоскоростная передача больших файлов, онлайн-игры и т. д., чтобы проверить его производительность передачи данных при высокой нагрузке. Если он может стабильно поддерживать эти приложения с высокой пропускной способностью без явных явлений заикания изображения или прерывания передачи данных, это означает, что производительность этого сетевого кабеля Cat6a относительно превосходна.

Проведение профессиональных тестов

• Используйте сетевые тестеры: это один из наиболее часто используемых методов, который может определять несколько показателей производительности сетевых кабелей. Например, тестер Noyafa NF-859GT может поддерживать тестирование длины кабеля, тестирование последовательности проводов и тестирование PoE для сетевых кабелей Cat6 и Cat6a. Отправляя сигналы и определяя ситуацию приема, он может определить, есть ли проблемы, такие как короткие замыкания, обрывы или неправильная последовательность проводов в сетевом кабеле, а также измерить, соответствует ли длина сетевого кабеля стандартам.

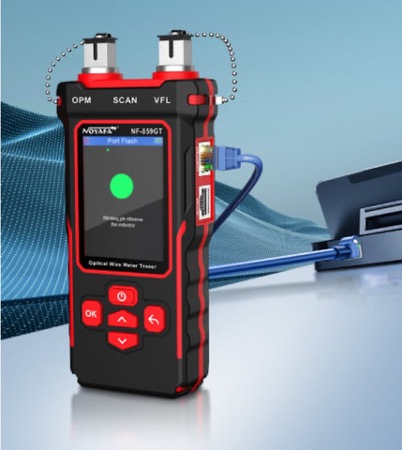

Noyafa NF-859GT

• Анализатор спектра: его можно использовать для измерения частотных характеристик сетевых кабелей, чтобы определить, соответствуют ли они требованиям частотного диапазона Cat6 (250 МГц) или Cat6a (500 МГц). Анализируя диаграмму спектра, вы можете интуитивно увидеть затухание сигнала сетевого кабеля на разных частотах, тем самым оценивая его производительность передачи. Однако это оборудование является относительно профессиональным и дорогим.

ИТОГО

Лучший сетевой кабель — тот, который соответствует вашим потребностям. Даже если вы купите лучший кабель cat6a, у вас нет сценария использования, так зачем тратить больше денег впустую? При наличии очевидных признаков обратитесь за профессиональной помощью. Наймите профессионального сетевого техника или купите детекторные устройства.
