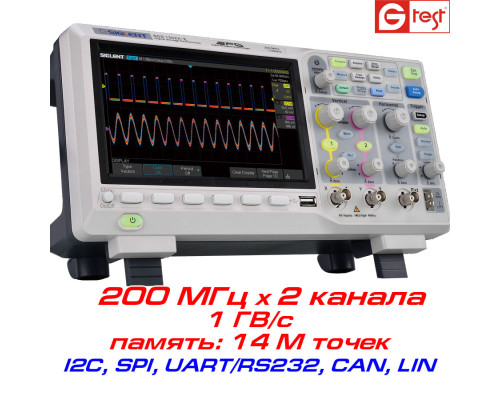

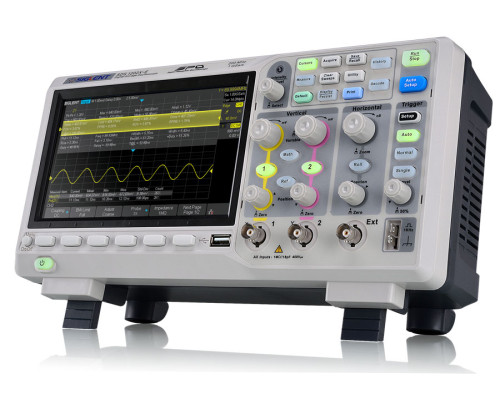

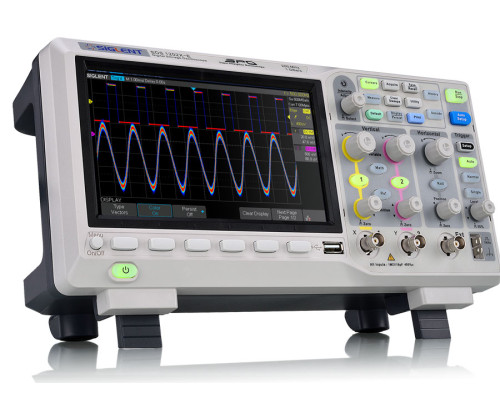

Siglent SDS1202X-E осциллограф, 200 МГц, 1ГВ/с, 2 канала

Производитель: Siglent
Код товара: SDS1202X-E
Доступность: На складе



SDS1202X-E цифровой осциллограф с технологией SPO (суперфосфор), обладает полосой пропускания 2 х 200 МГц, скоростью выборки 1 ГВ/с, объёмом памяти 14М точек, скоростью захвата осциллограмм: 100 тыс.форм/сек (обычный режим) / 400 тыс.!!! форм/сек. (режим сегментированной выборки), расширенной системой синхронизации, декодированием I2C, SPI, UART, CAN, LIN, RS232, цветовой градацией частоты повторения осциллограмм, высокой чувствительностью 500мкВ/дел! и все это в стандартной комплектации без необходимости покупки опций.



Компания Siglent продолжает приятно удивлять, представив новый осциллограф SDS1202X-Е, который является дальнейшим развитием высокоэффективных осциллографов серии SDS1000X, глубокая модернизация которых затронула как аппаратную часть так и программное обеспечение, результатом которой стал еще более функционально совершенный осциллограф.

Что же изменилось в сравнении с SDS1202X, в первую очередь новое железо с связке с программным обеспечением обеспечило поистине невероятную скорость захвата осциллограмм  400 тыс.!!! форм/сек.), что является важным параметром повышающим вероятность захвата быстрых всплесков и так называемых иллюзорных сигналов с низкой частотой повторения.  Декодирование на шинах I2C, SPI, UART, CAN, LIN, RS232 реализовано SDS1202X-Е в стандартной конфигурации.

Низкий уровень собственных шумов позволил реализовать усиление 500мкВ/дел.!, что согласитесь приятно для работы с сигналами малых уровней, а более мощный сигнальный процессор обеспечил быстрое разложение в ряд Фурье массива из 1 млн. точек.! (обычные осциллографы оперируют масивами из 1024 точек). Большая чувствительность по входам и увеличенный до 1М точек FFT-анализ, все более приближает осциллографы SDS1202X-E к многофункциональным приборам объединяющих высокоэффективные инструменты для анализа сигналов как во временной так и частотной областях.



Ни один осциллограф из ближайшего окружения будь то Tektronix TBS2072, Keysight EDUX1002A или Rigol DS1054Z не в состоянии обеспечить столь впечатляющую функциональность по столь доступной стоимости.



Сравнительные характеристики осциллограф SDS1202X vs Tektronix TBS2072, Keysight EDUX1002A, Rigol DS1054Z



 Для тех пользователей для которых важно наличие встроенных логического анализатора (16 каналов) и функционального генератора (25МГц) лучшим решением будет модель SDS1202X+.

Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.

Купить осциллограф Siglent SDS1202X-E для анализа смешанных сигналов можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".





ОСОБЕННОСТИ цифрового осциллографа SDS1202X-E для анализа смешанных сигналов:
• Улучшеная технология SPO (суперфосфор)
• Полоса пропускания: 200 МГц, 2 аналоговых канала + вход внешней синхронизации
• Частота выборки: 1 ГВ/с в реальном масштабе времени
 Высокая скорость захвата: до 400 тыс. форм сигнала/сек. в режиме сегментированной выборки
 Большой объем памяти: 14 M точек (при одновременной работе 2-х каналов: 7 Мточек/канал)
 Цветоразностное представление частоты повторения сигналов

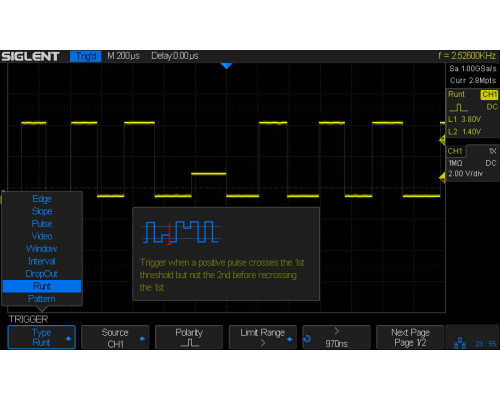

 Интеллектуальная система синхронизации на основе аппаратной части осциллографа
 Низкое фазовое дрожание триггера и высокая стабильность опорного генератора
 Декодирование данных последовательных шин: I2C, SPI, UART, CAN, LIN, RS232 (стандарт)
 Гальванически развязанные каналы (аппаратная опция ISFE)
 Функция масштабирования на основе аппаратной части осциллографа
 Наличие высокоскоростной функции PASS/FAIL основанных на аппаратной реализации
 38 автоматических измерений форм сигналов, наличие функций статистических измерений
 Быстрое преобразование Фурье FFT: обработка 1 млн. точек!!!
 Расширенные математические функции: БПФ, d/dt, интегрирование, извлечение квадратного корня)
 Интерфейсы: USB Host, USB device (USBTMC, PicBridge), LAN (VXI-11), EXT TRIG, PASS/FAIL, TRIG OUT
 Поддержка внешних дистанционных команд управления SCPI.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ осциллогафов серии Siglent SDS1000X-E:
Модель SDS1202X-E
Полоса  200 МГц / 2 канала + внешний вход синхронизации
Скорость выборки 1 ГВ/с (в реальном масштабе времени)
Объём памяти  14 млн. точек / канал. (при одновременной работе 2-х каналов: 7 млн. точек/канал)
Скорость захвата 100 тыс.форм/сек (обычный режим) / 400 тыс. форм/сек. (режим сегментированной выборки)
БПФ  обработка 1 млн. точек!
Декодирование  IIC, SPI, UART/RS232, CAN, LIN (стандарт)



 Детальные технические характеристики осциллографа SDS1202X-E (pdf.)



КОМПЛЕКТАЦИЯ: • Осциллограф SDS1202X-E - 1 шт. • Пробники осциллографические P215  - 2 шт. • Кабель USB  - 1 шт. • Руководство пользователя  (Quick start, eng.) - 1 экз. • Гарантийный талон - 1 экз.



ОБЗОР ФУНКЦИОНАЛЬНОСТИ осциллографа SDS1202X-E:

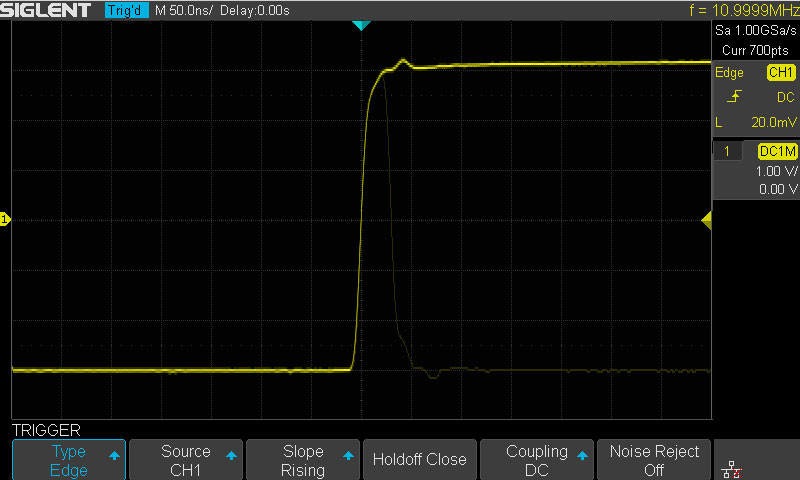

Пример использования сегментированной памяти SDS1202X-E при захвате сложно уловимых событий

В режиме сегментированной выборки SDS1202X-E обеспечивает скорость захвата 400 тыс. осциллограмм / сек. что соответствует времени между захватами 2,5 мкс!

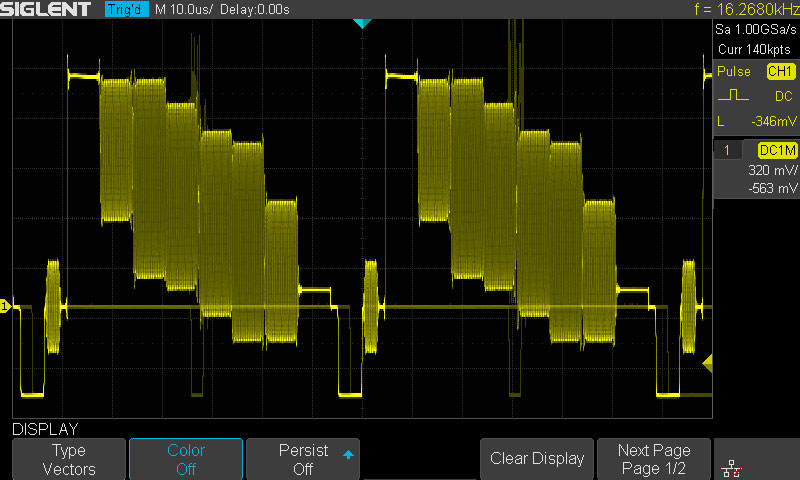

Осциллограф с цифровым фосфором, 256-ть уровней градации

Пример реализации осциллографами Siglent SDS1000X функции цифрового фосфора. Изображение формы сигнала формируется их пикселей разной яркости, всего 256 уровней интенсивности свечения, более яркому пикселю соответствует более частое повторение формы сигнала (по аналогии с фосформыми дисплеями ЭЛТ)

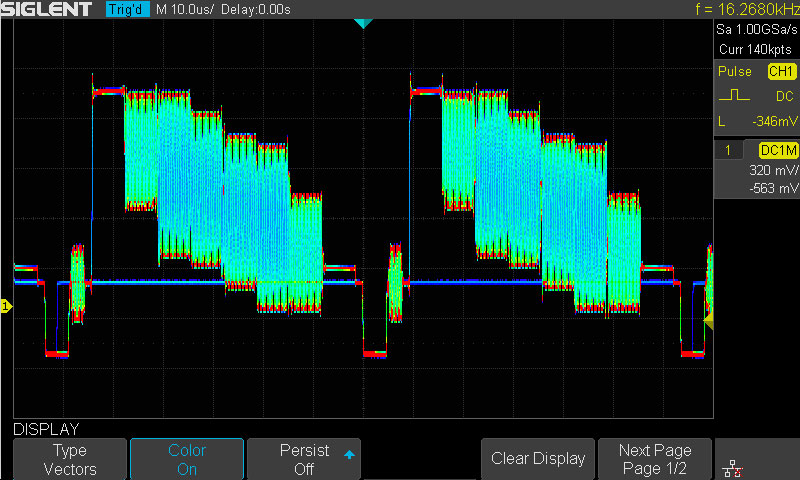

Частота обновления той или иной формы сигнала определяет цвет, чем выше частота тем горячее цвет

Цветовая градация реализованная в осциллографах серии SDS1000X, по сути повторяет градацию интенсивности свечения, но имеет преимущества связанные с восприятием. Чем выше частота повторения формы той или иной формы сигнала тем теплее цвет ее отображающий.

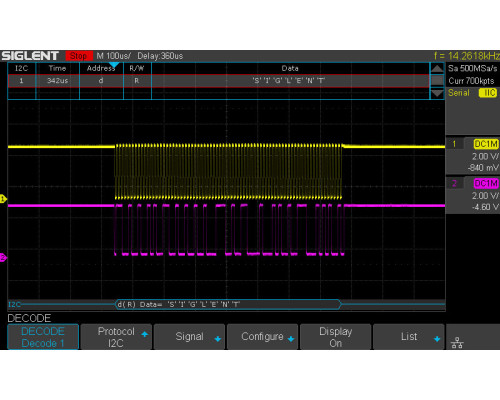

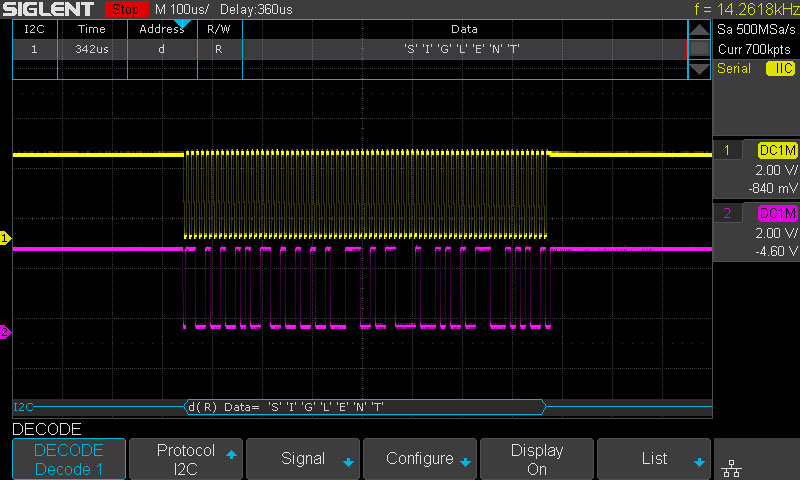

I2C, SPI, UART/RS232, CAN, LIN  захват и декодирование

Захват и декодирование IIC, SPI, UART/RS232, CAN, LIN реализованы в SDS1202X-E в стандартной конфигурации.

Математическая обработка всего массива памяти

Автоматические измерения в том числе и статистическая обработка производятся с использованием всего массива выборок - 14 млн.

Запись и просмотр до 80 тыс. фреймов осциллографом SDS1202X-E

Функция записи. Позволяет выполнять запись до 80 тыс. кадров. Предоставляется возможность выполнения покадрового анализа.

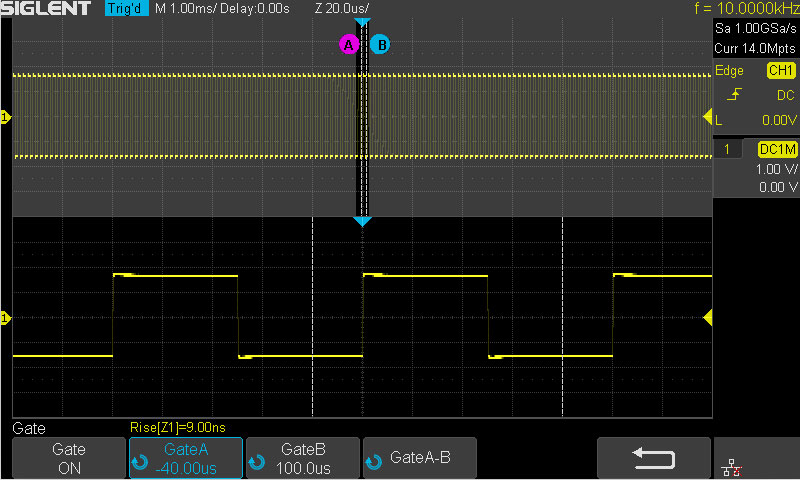

Выбор интервала функциями осциллографа SDS1202X-E для удобства выполнения анализа

Реализована возможность выделения интервала к которому требуется применить статистический или иной анализ, этот инструмент предоставляет гибкость в проведении выборочных исследований.

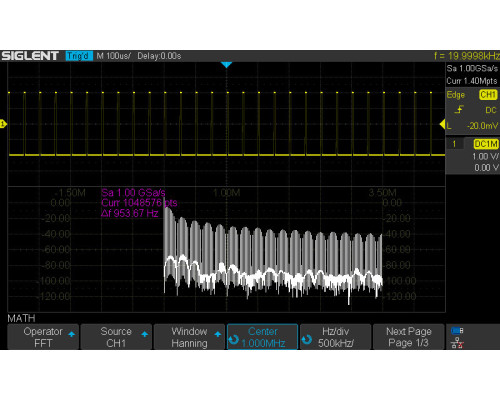

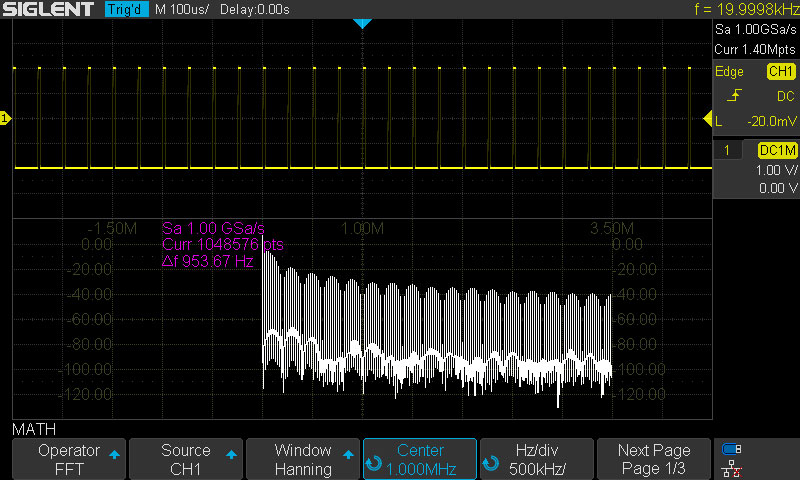

FFT преобразование для анализа сигнала в частотной области

Быстрое преобразование Фурье на основе анализа 1 млн. точек обеспечивает высокое разрешение в частотной области.

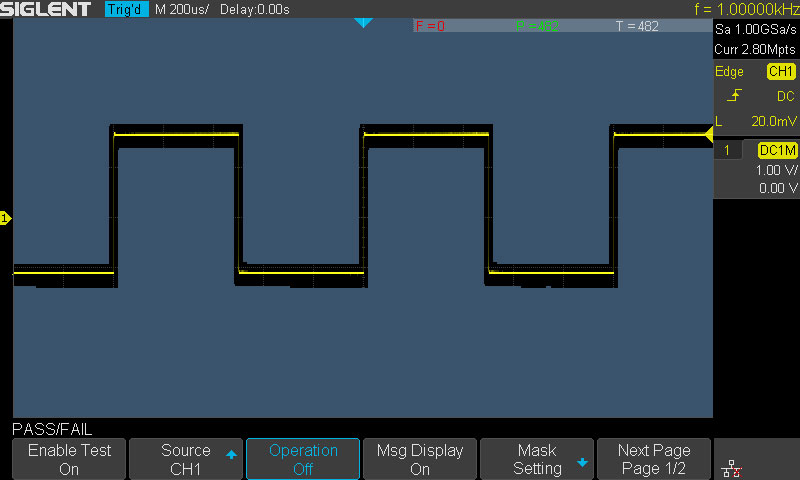

Тест "прошёл / не прошёл" обеспечивает быстрое промышленное тестирование

Аппаратно-реализованная функция тестирования по заданным пределам (маске), обеспечивает большую скорость тестирования до 80 тыс. тестов в секунду.

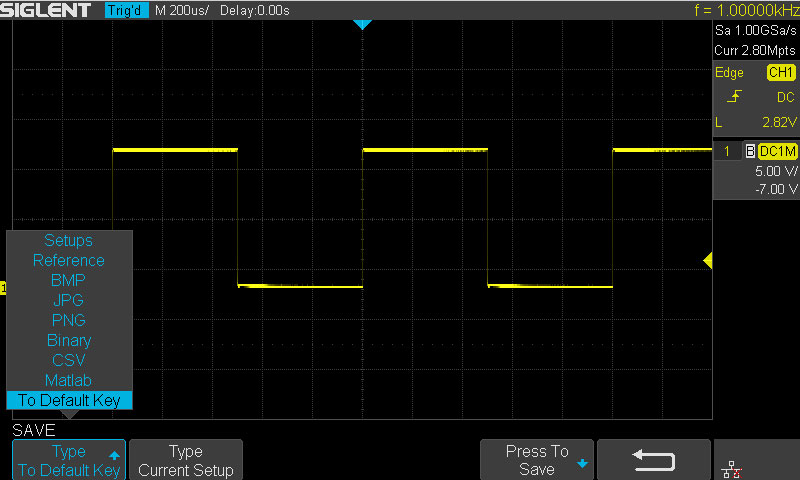

Возможность установки пользовательских параметров как параметры по умолчанию

Текущие установки пользователя могут быть запрограмированы как установки по умолчанию, что удобно в тех случаях когда необходимо в процессе измерений часто к ним возвращатся.

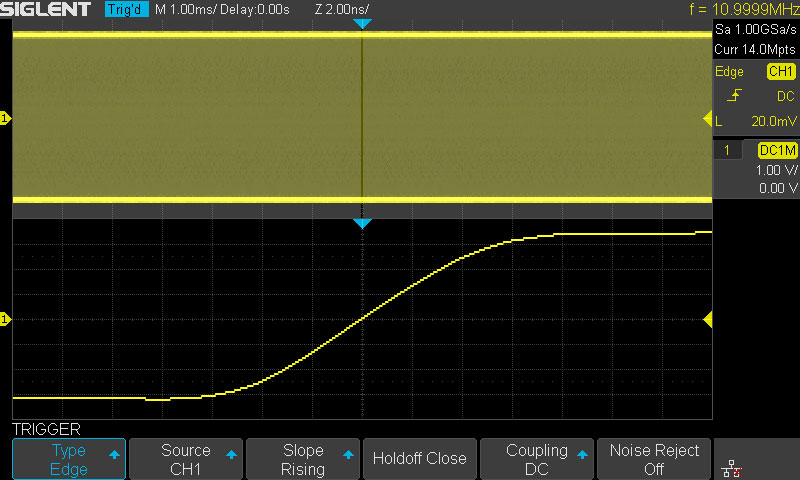

SDS1202X-E осциллограф Siglent обладает памятью 14 млн. точек

Аппаратно- реализованная функция масштабирования и большой объем памяти 14 млн. точек позволяют пользователю рассматривать события с высоким временным разрешением.



Варианты написания: SDS1202X-E, SDS-1202X-E, осциллограф Siglent
