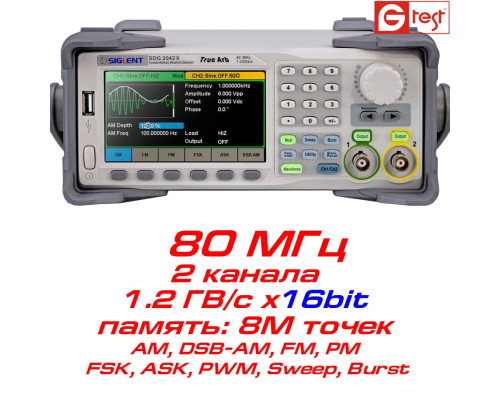

SDG2082X генератор произвольных форм сигналов 80 МГц, 2 канала
SDG2082X двухканальный генератор модели Siglent (80 МГц, 2 канала) является представителем нового поколения генераторав произвольных форм сигналов обеспечивающим лучшую временную и амплитудную точность в генерации. Архитектура генератора базируется на основе улучшенной технологии прямого цифрового синтеза (Improved DDS) с технологией TrueArb что значительно расширяет возможности создания сложных форм сигналов, в том числе и цифровых потоков, а также уникальных по характеристикам импульсных сигналов.
Особенностью серии SDG2000X является не только более высокая скорость ЦАП - 1,2 ГВ/с, но и увеличенное разрешение по амплитуде до 16 бит!
Программируемые функциональные двухканальные генераторы Siglent серии SDG2000X обеспечивают наиболее высокие эксплуатационные характеристики благодаря использованию улучшенной технологии прямого цифрового синтеза сигнала TrueArb. Генераторы Siglent отличаются повышенной точностью, стабильностью, малыми искажениями (джиттером). Дискретность установки частоты -1мкГц, диапазон частот выходного сигнала до 120 МГц (модель SDG2122X), имеется встроенный 6-ти разрядный частотомер с полосой до 200 МГц. Генераторы Siglent обеспечивают работу со всеми основными видами модуляций и их разновидностями: АМ, FM, PM, FSK, ASK, PSK, обеспечивают линейное и логарифмическое свипирование, а так же многое - многое другое. Независимая работа с каналами, функция их копирования и сдвига фазы. При необходимости генераторы Siglent имеют возможность синхронизации с внешним источником сигала и опорной частоты. USB интерфейс обеспечивает подключение прибора к персональному компьютеру, для управления и обмена формами сигнала, имеется также на передней панели вход для флеш накопителя.
Купить генератор SDG2082X можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
ОСОБЕННОСТИ генератора SDG2082X:
• Количество каналов: 2
• Полоса частот генерации: от 1 мкГц до 80 МГц
• Разрешение: 1 мкГц
• Встроенный частотомер: до 200 МГц
• Частота дискретизации: 1,2 ГВ/с, вертикальное разрешение 16 бит
• Объем памяти на канал: 8M точек
• Функции: синус, прямоугольник, импульс, пила, белый шум (Гаусса), 48 предустановленных форм сигналов.
• Модуляции: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst.
• Высокая точность, частотомер с полосой частот от 100 мГц до 200 МГц
• Интерфейс: USB (host) , USB (device), опционально: GPIB и LAN.
• Низкий джиттер: < 64 пс кр.кв.зн.
• Быстрый фронт нарастания/падения импульса
• Чрезвычайно широкий коэффициент заполнения периода импульса: от 0.0001% до 99.9999%
• USB Host/Device: обновление встроенного ПО и документирование входных сигналов, подключение к иным устройствам
• LAN: соединение с Интернет для дистанционного управления прибором
• GPIB: позволяет компьютеру управлять несколькими сигналами генератора, а также иными приборами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ серии генераторов SDG2000X:
Модель | SDG2042X | SDG2082X | SDG2122X | ||
Мак. вых. частота | 40 МГц | 80 МГц | 120 МГц | ||
Количество каналов | 2 канала (CH1 / CH2) | ||||
Скорость выборки | 1,2 ГВ/сек | ||||
Количество точек в сигнале произвольной формы | от 8 k точек до 8 М точек | ||||
Разрешение по частоте | 1 мкГц | ||||
Разрешение по напряжению | 16 бит. | ||||
Амплитуда |
от 1 мкГц до 40 МГц: 1мВ - 10 В (50 Ом), 2мВ - 20 В (высокий импеданс).
|
||||
Встроенные формы сигнала / функции | синус, прямоугольник, импульс, пила, белый шум (Гаусса), 48 предустановленных форм сигналов (включая DC). | ||||
Модуляция | АМ, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst. | ||||
Частотомер | диапазон частот: от 100 мГц до 200 МГц | ||||
Интерфейсы | стандарт USB (Host&Device), опционально GPIB (IEEE-488) | ||||
Габариты | 261 х 105 х 344 мм |
КОМПЛЕКТАЦИЯ
• Генератор SDG2082X - 1 шт. • Кабель USB - 1 шт. • Кабель питания- 1 шт. • Программное обеспечение, CD-диск - 1 шт. • Руководство пользователя - 1 экз. • Гарантийный талон - 1 экз.
ОБЗОР: функциональность генератора Siglent SDG2082X:
Генераторы Siglent серии SDG могут работать с осциллографами SDS1104X-E / SDS1204X-E совместно при решении задачи построения частотных и фазовых характеристик:
Функции модуляции. Возможность выбора любого из методов модуляции: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst, также предусмотрен вход внешнего сигнала модуляции. Предоставленная функциональность обеспечивает гибкость при создании сложных модулированных сигналов.
|
Функция создания пачки импульсов. Предусмотрена возможность редактирования параметров пачки импульсов (количество, продолжительность), а также самих сигналов импульса (формы, амплитуды, частоты, фазы, для прямоугольного сигнала времени нарастания и спада). Особенность серии SDG2000X является уникальная возможность создания импульсов с заданными параметрами скорости нарастания. |
Функция качающегося генератора. Доступ к данной функции непосредственно с панели управления, кнопка Sweep, позволяет задавать такие параметры качающегося генератора как начальная, конечная частота, ширина области изменения частоты и средняя частота, а также форму генерируемого сигнала. |
Частотомер Во всех генераторах Siglent реализована функция частотомеров, серия SDG2000X не является исключением. |
Программное обеспечение для создания требуемых форм сигналов. В стандартной поставке предоставляется программное обеспечение для создания и редактирования сигналов произвольной формы и их загрузки в соответствующие генераторы сигналов произвольной формы SIGLENT SDG, в том числе серии SDG800, 1000 и X |
ОБЗОР генератора SDG2082X:
Рис.1. Сравнение выборок генераторов произвольных форм TrueArb от обычных DDS-генераторов.

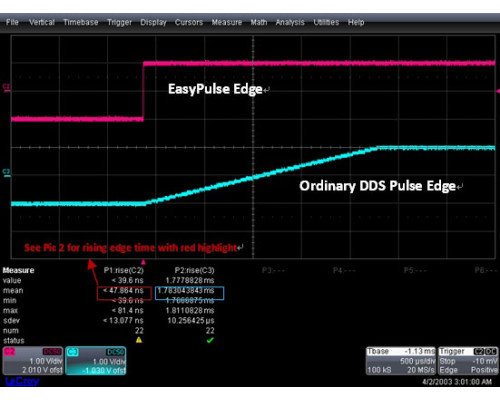

Рис.2. Низкий временной джиттер благодаря усовершенствованой технологии EasyPulse.
Рис.3. Более точная генерация аналоговых сигналов благодаря высокой скорости ЦАП и разрешению в 16 бит.

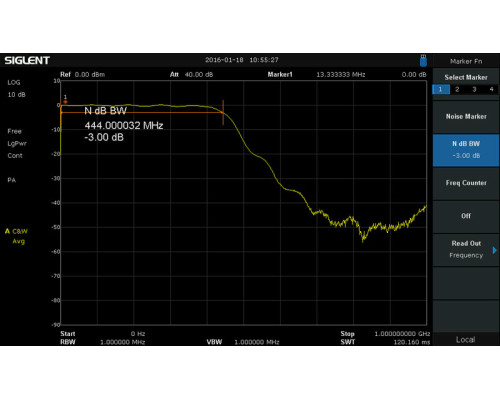

Рис.4. Равномерная АЧХ во всем диапазоне рабочих частот
Рис.5. Высокая выходная амплитуда 20В для каждого канала
Рис.5. Чистый сигнал без внутренних искажений
Рис.6. Возможность генерации очень малых по амплитуде сигналов 2 мВ, осциллограмма зашумлена собственными шумами осциллографа
