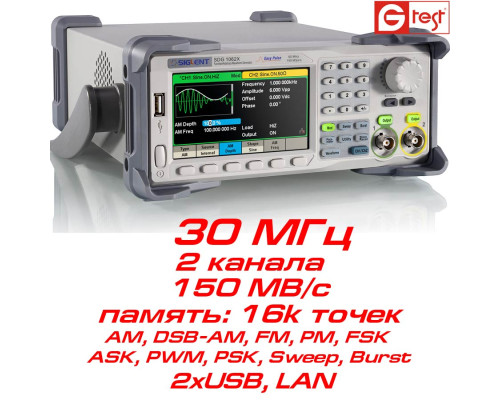

Siglent SDG1032x Генератор произвольных форм сигналов до 30 МГц, 2 канала

Производитель: Siglent
Код товара: SDG1032x
Доступность: ожидается



SDG1032x -  генератор произвольных форм сигналов (2 канала х 30 МГц, разрешение 14 бит, выборка: 150 МВ/с, память: 16к точек/канал), производства компании Siglent Предустановленные все основные формы сигналов, более 200, в том числе: синус, прямоугольник, импульс, пила, белый шум (непериодический). Генераторами SDG1000x реализованы функции модуляции: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, PSK с режимами свипирования и формирования импульсов, предусмотрена возможность синхронизации с внешним источником сигнала и опорной частоты.

Генератор сигналов SDG1032x располагает встроенным аппаратным 6-ти разрядным частотомером с полосой от 0,1 Гц до 200 МГц.

Генератор SDG1032x построен с применением технологии EasyPulse которая улучшает прямой цифровой синтез DDS обеспечивая низкие значения джиттера при формировании импульсных сигналов до частоты 60 МГц (для модели  SDG1062x). Особенностью генераторов SDG1000x являются не только малые значения джиттера, но и управление скоростью нарастания фронтов в диапазоне от 16,8 нс до 22,4 нс. Выходы генератора работают в двух режимах высокоомный и 50 Ом, максимальная амплитуда 20 В и 10 В соответственно.

Независимая работа с каналами, функция их копирования и сдвига фазы, а также возможность внутреннего миксирования каналов 1 и 2 позволяет создавать сложные комплексные сигналы, в том числе и цифровых потоков, для решения самых разнообразных задач.

Для обмена формами сигнала, имеется на передней панели вход USB для флеш накопителя, а на задней панели для удалённого управления интерфейсы LAN и USB (Device). Таким образом возможно создание единых измерительных комплексов на основе осциллографов и генераторов Siglent SDS1000x.



Купить генератор SDG1032x можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".


ОСОБЕННОСТИ генератора SDG1032x:
• Полоса частот генерации: 2 х 30 МГц, разрешение: 1 мкГц
• Частота дискретизации: 150 Мвыб./с, вертикальное разрешение 14 бит
• Объем памяти на канал: 16 тыс. точек
• Внутренее миксирование каналов - для создания комплексных сложных сигналов
• Инновационная технология EasyPulse - обеспечивает сосздание импульсных сигналов с заданными значениями фронтов и низким значением джиттера
• Специализированная аппаратная часть для генерации меандров с джиттером меньше 300 пс!
• Функции: синус, прямоугольник, импульс, пила, белый шум (Гаусса), 196 предустановленных форм сигналов.
• Модуляции: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, PSK, Sweep, Burst.
• Высокая точность, частотомер с полосой частот от 100 мГц до 200 МГц
• Интерфейс: USB (host), USB (device), LAN, опционально: GPIB
• Дисплей 4.3” разрешение 480 x 272 x RGB
• Габариты: 260 х 107 х 295 мм, масса: 3,43 кг.





ОБЛАСТИ ПРИМЕНЕНИЯ
• Проектирование и отладка электронных проектов • Симуляция работы датчиков • Функциональное тестирование.

Генераторы Siglent серии SDG могут работать с осциллографами SDS1104X-E / SDS1204X-E совместно при решении задачи построения частотных и фазовых характеристик:




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель SDG1032x SDG1062x
Мак. вых. частота  30 МГц 60 МГц
Количество каналов 2 канала (CH1 / CH2)
Скорость выборки / память / разрешение 150 МВ/сек  / 16000 точек. / 1 мкГц
Скорость фронта (rise/fall) от 16,8 нс до 22,4 нс

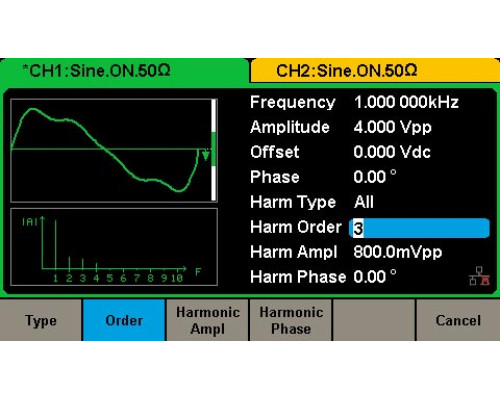

Дополнительные функции генерация гармоник, миксирование сигналов каналов 1 и 2
Диапазон напряжений 2мВ - 10В (50 Ом,≤10MHz),  2мВ - 5В (50 Ом,>10MHz)
4мВ - 20В (high impedance,≤10MHz), 4мВ - 10В  (high impedance,>10MHz)
Выходной ток от -200 мА до 200 мА
Разрешение по напряжению 14 бит
Встроенные формы сигнала / функции синус, прямоугольник, импульс, пила, белый шум (Гаусса), 196 предустановленных форм сигналов (включая DC).
Модуляция АМ, DSB-AM, FM, PM, FSK, ASK, PWM, PSK, Sweep, Burst
Частотомер аппаратный, 6-ти разрядный: от 0,1 Гц до 200 МГц
Интерфейсы стандарт USB (Host&Device), LAN, опционально GPIB (IEEE-488)



КОМПЛЕКТАЦИЯ
• Генератор SDG1032x  - 1 шт.
• Кабель USB  - 1 шт.
• Кабель питания- 1 шт.
• Программное обеспечение, CD-диск   - 1 шт.
• Руководство пользователя - 1 экз.
• Гарантийный талон - 1 экз.



КРАТКИЙ ОБЗОР: функциональность генератора Siglent SDG1032x:

Генератор SDG103205 Siglent: Создание пачки импульсов

Функция создания пачки импульсов.

Предусмотрена возможность редактирования параметров пачки импульсов (количество, продолжительность), а также самих сигналов импульса (формы, амплитуды, частоты, фазы, для прямоугольного сигнала времени нарастания и спада).

Функции модуляции.

Возможность выбора любого из методов модуляции: АМ, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst, также предусмотрен вход внешнего сигнала модуляции. Предоставленная функциональность обеспечивает гибкость при создании сложных модулированных сигналов.

Генератор SDG1005 Siglent: Функции модуляции
Генератор SDG1005 Siglent: Панель управления

Создание произвольных форм сигналов.

Возможность выбора и редактирования параметров одного из нескольких (196-форм) сигналов. Генератор предлагает большое колличество предустановленных форм сигналов которые для удобства разделены на несколько категорий: общие, математические, специальные, функционально-тригонометрические и конечно пользовательские (те что создаются вне генератора и вносятся в виде файла, но об этом ниже), а также сохраненные в память генератора ранее.

Общие: StairUp, StairDn, StairUD, PPulse, NPulse, Trapezia, UpRamp, DnRamp.
Математические: ExpFall, ExpRise, LogFall, LogRise, Sqrt, Root3, X^2, X^3, Sinc, Gaussian, Dlorentz, Haversin, Lorentz, Gauspuls, Gmonpuls, Tripuls.
Специальные: Cardiac, Quake, Chirp, TwoTone, SNR.
Функционально-тригонометрические: Hamming, Hanning, Kaiser,Blackman, Gaussian, Triangle, Hairs, Bartlett, Tan, Cot, Sec, Csc, Asin, Acos, Atan, Acot.

Встроенный аппаратный частотомер

Генератор SDG1032x имеет встроенный аппаратный 6-ти разрядный частотомер.

Диапазон измерений от 0,1 Гц до 200 МГц.

Функции частотомера: частота, период, минимальные и максимальные значения, девиация, процент заполнения импульсов, ширина импульса.

Генератор SDG1005 Siglent: Функция качающегося генератора
Генератор SDG1005 Siglent: создание произвольных форм сигналов

Функция качающегося генератора.

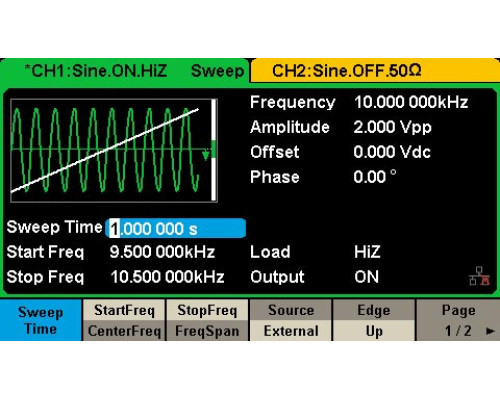

Доступ к данной функции непосредственно с панели управления, кнопка Sweep, позволяет задавать такие параметры качающегося генератора как начальная, конечная частота, ширина области изменения частоты и средняя частота, а также форму генерируемого сигнала.

Внутренний миксер.

Реализуются возможность создания сложных, комплексных сигналов которые являются суммой двух независимых каналов.

Генератор SDG1005 Siglent: Работа с внешним накопителем



Варианты написания: SDG1032x, SDG-1032x, SDG 1032x

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.


Генераторы

Амплитуда high: 20 В, 50 Ом: 10 В
Интерфейсы USB, LAN, GPIB
Количество каналов 2
Модуляция AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM, Sweep, Burst
Объём памяти 16к точек
Полоса пропускания 30 МГц
Разрешение 14 bit
Скорость выборки 150 МВ/с
