А что мы можем предложить по части ультразвуковых расходомеров? Часть 2

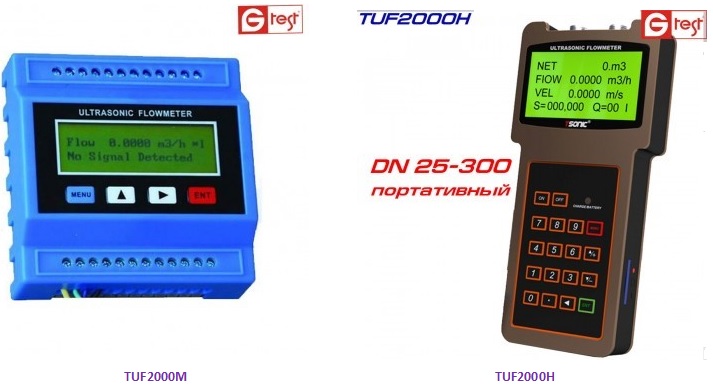

Ультразвуковые расходомеры серии TUF2000

 (сделано гладко, так и глядеть сладко)

Именно на таком принципе работают и ультразвуковые расходомеры серии TUF2000, т.е. – это ультразвуковые времяимпульсные расходомеры.
Принцип работы ультразвуковых расходомеров серии TUF2000 основан на измерении временных параметров частотно-модулированного импульса и отклика акустической энергии между двумя преобразователями, как это описано выше.

Расходомеры серии TUF2000 использует два датчика, каждый из которых функционируют как ультразвуковой передатчик и приёмник. Указанные датчики преобразовывают электрический сигнал в ультразвуковой, а также осуществляют обратное преобразование.

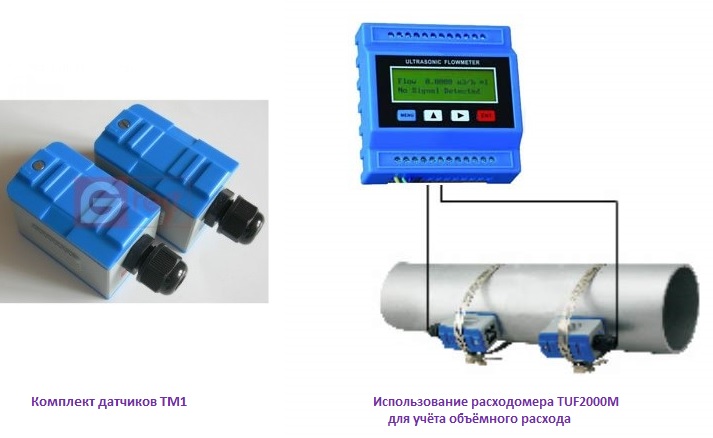

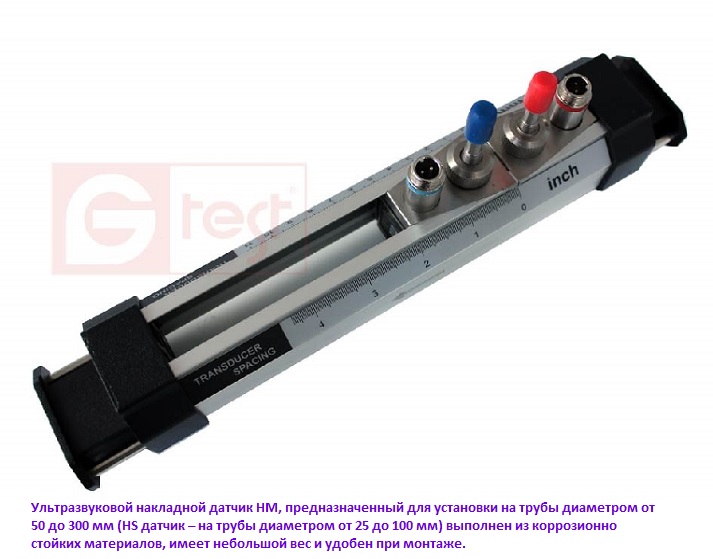

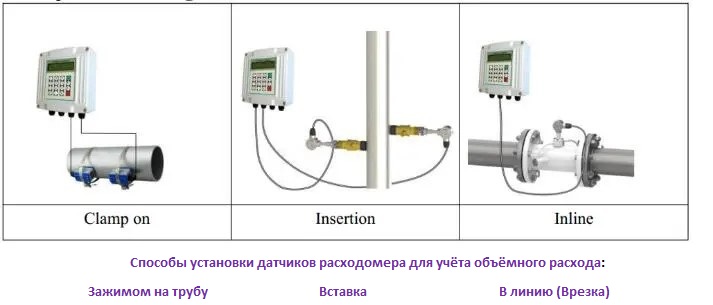

Накладные датчики крепятся на внешней стороне герметичного трубопровода на определенном расстоянии друг от друга (Install Spacing).



Ультразвуковые расходомеры серии TUF2000

(лучше нету того цвету)

Здесь мы отметим основные достоинства ультразвуковых расходомеров при измерениях жидкостей, газов и пара в той мере, в какой они касаются в первую очередь расходомеров серии TUF2000 Tsonic (см. также Ультразвуковые расходомеры (без ложной скромности).

ПРИМЕЧАНИЕ. Технические характеристики оборудования Tsonic представлены в сопроводительной документации и на сайте производителя, а также на сайте

Ультразвуковые расходомеры имеют наиболее широкий диапазон применения по температуре и давлению измеряемой среды. Так для расходомеров с врезными датчиками температура измеряемой среды может быть в пределах от −200 до +200°С, давление до 4 МПа, вязкость среды от 0 до 350 мПа*с.

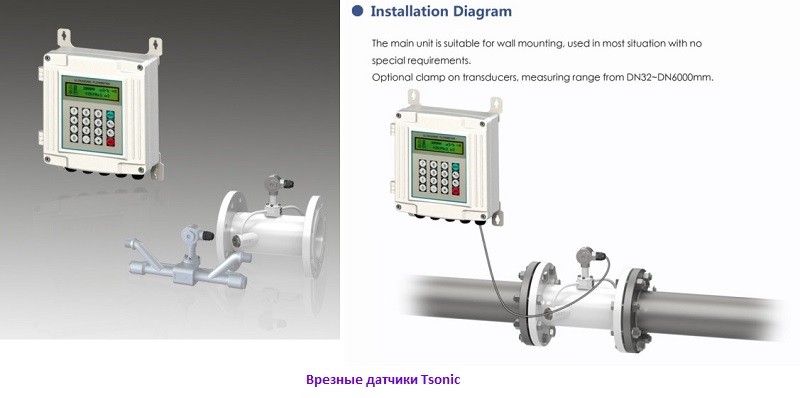

Для врезных датчиков Tsonic температура измеряемой среды может быть в пределах от −30 до +160°С.

Расходомеры с накладными датчиками рассчитаны на температуру измеряемой среды от −40 до +160°С и не имеют ограничений по максимальному давлению (величина максимального давления ограничивается только прочностными характеристиками самого трубопровода):

Важнейшим преимуществом ультразвуковых расходомеров при измерении жидкостей есть малое или полное отсутствие гидравлического сопротивления.

Ввод в эксплуатацию расходомеров с накладными датчиками (с момента монтажа до полного ввода) может быть осуществлен даже неподготовленным персоналом минут за 30, а то и быстрее. Это возможно не только благодаря несложному монтажу с помощью простых элементов крепления, не требующих применения специального инструмента, но и также благодаря датчикам, предварительно смонтированным на рейке в условиях завода-изготовителя.

Программное обеспечение при вводе расходомера в эксплуатацию помогает пользователю провести настройку в пошаговом режиме и одновременно оказывает помощь при оптимизации параметров измерения расхода.
Своим Покупателям мы говорим, что для ввода в эксплуатацию расходомеров TUF2000 Tsonic достаточно в одинаковой степени владеть следующими качествами и умениями: уметь читать (инструкцию), быть внимательным (при выполнении требований инструкции, а это обязательно при чтении всякой инструкции) и проявлять немного аккуратности при работе (это обязательно при выполнении всякой работы). Согласитесь, что это совсем немного.
Другими словами, требования к персоналу по вводу и эксплуатации расходомеров TUF2000 Tsonic минимальны, а поэтому и каких-либо дополнительных затрат на подготовку персонала при этом не требуется.
Ввод в эксплуатацию прост и безопасен (об этом мы уже говорили, но как еще раз не отметить прекрасное преимущество этих расходомеров).
В эксплуатации ультразвуковые расходомеры очень надежны, потому как измерительные узлы и обработка данных – это электроника и акустоэлектроника.

Ввиду выше сказанного, общие расходы, связанные с монтажом и эксплуатацией незначительны.
Датчики свободно комбинируются со всеми расходомерами, имеющими унифицированный пользовательский интерфейс, и этим постоянно пользуются наши Покупатели, подбирая для себя наиболее подходящий вариант комплектации для конкретных условий.

Широкие возможности диагностики состояния прибора и технологического процесса.
Удобство для пользователя при управлении прибором и отображении информации. Все расходомеры TUF2000 Tsonic имеют высококонтрастный дисплей, который позволяет отображать информацию под различными углами зрения.
И еще очень ценное качество расходомеров TUF2000 Tsonic: возможность организовывать необходимые информационные системы и сети по сбору и анализу данных измерений, а также управления технологическими процессами по определенному событию.

Для этого TUF2000 Tsonic имеют следующее:
● Выходы:
- Аналоговые выходы: 4-20mA или 0-20mA токовый выход, импеданс 0-1кОм;
- OCT выход (открытый коллектор): частота сигнала 1-9999 Гц;
- Релейный выход: более 20 условий (нет сигнала, реверсивный поток и прочее…)
- изолированный последовательный порт RS485;
● Входы:
- Аналоговые входы: 4 -20 мА, (температура, давление, уровень жидкости); для подключения датчиков (up/down)

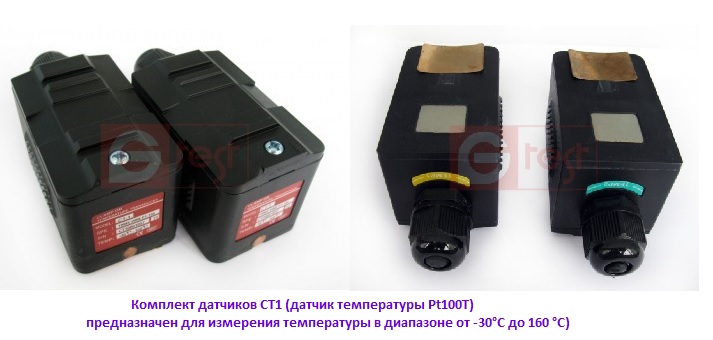

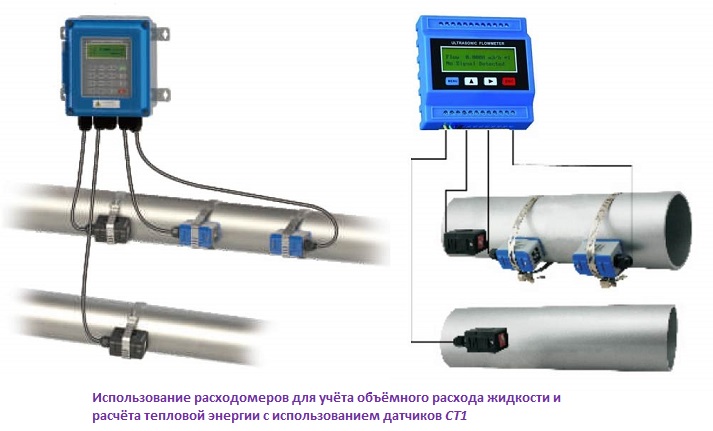

- Вход термосопротивления PT100 трехпроводный, для реализации учёта тепловой энергии;
● Протоколы связи
- могут поддерживать более 4 различных протоколов связи, включая MODBUS-ASCII, ASCII-RTU, Meter-BUS, расширенный протокол Fuji и более 10 совместимых протоколов связи.

При этом выход 4-20 мА может использоваться для открытия аналогового пропорционального клапана;
Выход OCT может быть используется для управления включением и выключением других устройств, например насоса.
Аналоговый вход может использоваться для ввода сигналов давления или температуры.

При использовании TUF2000 в сети все параметры расходомера могут программироваться через сеть, за исключением адреса устройства, которому требуется клавиатура. В окне меню M46 находится программируемый адрес устройства (или идентификационный номер).
В большинстве случаев данные должны быть получены путем опроса счетчика расхода с помощью команд разработанной для этого программы.
TUF-2000 также имеет специальные наборы команд для облегчения использования расходомера в сети GSM.

У всякого Гришки свои делишки
или
 кто-то теряет, а кто-то находит

Все выше сказанное верно относительно продукции, изготовленной компанией Dalian Taosonics Instrument Company, Ltd и поставляемой на рынок под торговой маркой Tsonic.
Кое-кто из наших Покупателей соблазнился, видимо, ценами подобной продукции (именно, подобной, а не оригинальной) на одной из глобальных виртуальных торговых площадок, а может быть были другие обстоятельства, и приобрел там схожую продукцию. Потом обращались к нам для приобретения оригинальных расходомеров и датчиков, признавая, исходя из своего горького опыта, что продукция, которую они приобрели в нашем интернет-магазине – это качественная продукция, в отличие от приобретенной на конкретной глобальной торговой площадке.
Мы намеренно не наводим название площадки, потому как это мировой брэнд, услугами которого с удовольствием пользуется множество покупателей мира.
Подобную историю поведал наш постоянный Покупатель из Харькова. Он приобрел где-то расходомеры, «подобные» TUF2000M и в своей лаборатории (есть у него такая структура, потому как серьезным занимается бизнесом) сравнил с приобретенными TUF2000M в нашем интернет-магазине. И тут же выкупил всю только что завезенную нами партию TUF2000M (несколько десятков).

Так почему же надо выбирать TUF2000 Tsonic

● Хорошая точностью измерений: погрешность составляет 2% в диапазоне от 0,5 м/с до 1,0 м/с (в зависимости от типа датчика, расхода, скорости возможна настройка расходомера для снижения погрешности до 1%)
● Линейность: 0,5%
● Повторяемость: 0,2%
● Автоматическая компенсация и компенсация в ручном режиме потери потока
● Простота в эксплуатации и проверенная, доказанная практикой надежность
● Несколько типов датчиков для установки на трубы диаметром от 15 мм до 6000 мм
● Пыле-влагозащищенность: для TUF2000S класс защиты IP68, для TUF2000B класс защиты IP67, что гарантирует полную защиту от проникновения пыли и влаги, допуская при этом кратковременное погружение расходомера в воду на глубину до 1 метра
● Датчики могут быть погружены на глубину до 2 метров
● Устойчивость при низких напряжениях, мульти импульсная технология для повышенной точности и надежности измерений
● Функция записи результатов измерения за последних 64 дня / 64 месяца / 4 года
● наличие различных стандартизованных аналоговых и цифрового порта RS-485 позволяет организовывать необходимые информационные системы и сети по сбору и анализу данных измерений на базе протоколов MODBUS, M-BUS, Fuji-protocol и другие (подробнее см. Руководство пользователя TUF2000B (eng.pdf), для перевода с английского можно воспользоваться https://translate.google.com/?hl=uk&ie=UTF-8&sl=auto&tl=uk )
● Диагностические возможности для комплексной верификации, ввода в эксплуатацию и контроля расходомеров
● Модульность оборудования: разнообразие комбинаций для одного технического решения дает возможность предложить Покупателям техническое решение, максимально подходящее для их условий технологического процесса
● Материал труб: сталь, нержавеющая сталь, чугун, цемент/бетон, медь, PVC, алюминий, FRP и прочее
● Жидкости: вода, морская вода, промышленные стоки, кислоты, спирт, пиво, все виды масел, а в целом – все жидкости, которые могут быть средой распространения для ультразвуковой волны
● общие расходы, связанные с монтажом и эксплуатацией незначительны
● конкурентное превосходство в области соотношения цена/качество
● гибкая ценовая политика интернет-магазина Gtest https://new.gtest.com.ua/



Ультразвуковые расходомеры серии TUF2000

Дело идет, как мастер поведет
 или
 про доброе дело говори смело


Такими добрыми делами занимается Dalian Taosonics Instrument Company, Ltd. (Tsonic) - высокотехнологичная компания, имеющая более чем двадцатилетний опыт проектирования, разработки и производства ультразвуковых счетчиков воды, расходомеров и калориметров.
 Кстати, и наша организация на рынке Украины занимается добрыми делами почти такое же время.

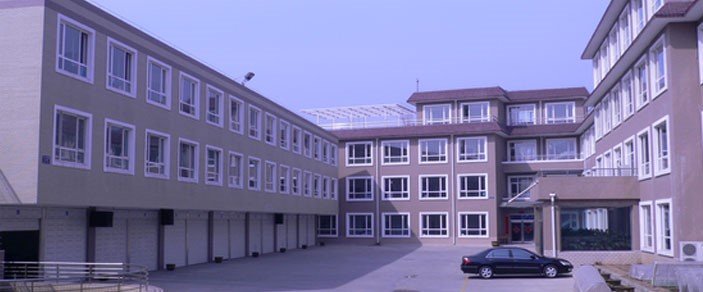

Штаб-квартира компании Tsonic расположена в красивом прибрежном городе Далянь, Китай, куда приезжают внутренние клиенты и международные со всей Азии, Европы и Америки.
К слову, штаб-квартира нашего интернет-магазина Gtest https://new.gtest.com.ua/ расположена в вообще чудесном и тоже прибрежном городе, притом дважды прибрежном, имя которому Киев.
Продукция Tsonic находит широкое применение во многих отраслях промышленности, включая гидроэнергетику, отопление и кондиционирование воздуха, орошение, металлургию, химию и энергетику. Приложения продуктов включают, но не ограничиваются: мониторинг производства, балансировка нагрузки по воде и теплу, энергосбережение, мониторинг ресурсов, расчет затрат на оплату гидро- и электроэнергии.
Компания Tsonic стремится к доступным и качественным услугам и продуктам, искренне приглашая своих коллег расширить рынок ультразвуковых расходомеров для более светлого и многообещающего будущего. Этим приглашением мы, интернет-магазин Gtest https://new.gtest.com.ua/, с благодарностью воспользовались и уже более 5 лет активно предлагаем продукцию компании Tsonic на рынке Украины. С той же благодатной целью – для более светлого и многообещающего будущего України-неньки. Вроде бы получается. Дай-то, Бог.

Ультразвуковые расходомеры
(если муж хороший … плохо все равно)

Если муж хороший … плохо все равно. Именно так утверждает довольно популярная в свое время песня. Особенно убедительно она звучала в исполнении Юрия Богатикова.
Такое свойство (присуще не только лучшей половине человечества), т.е. быть недовольным даже качественными вещами рождается, надо полагать, не на пустом месте. В нас такая версия этому – вещь используют не по назначению, отсюда и недовольство. Либо используют в условиях, где лучшие качества вещи не проявляются в полной мере.
Поэтому, чтобы не попасть в ситуацию, когда даже отличный товар станет причиной раздражений, советуем познакомиться с нашими рекомендациями и инструкцией изготовителя расходомеров серии TUF2000.
При этом мы исходим из совета мудрейшего из мудрых, провозгласившего: мудрые прислушиваются к мнениям других (Ветхий Завет: Книга Притчей Соломоновых, глава 12, стих 15).
К нашим же Покупателям, мы и относимся не иначе, как к мудрым Покупателям, которым не лишне будет прислушаться к мнениям других. И наше мнение пусть будет всего лишь только
одним мнением, хотя и авторитетным, среди других мнений, тоже желательно авторитетных.

Ультразвуковые расходомеры

Советы по выбору нужного расходомера из серии TUF2000
или
Мы выбираем, нас выбирают,
Как это часто не совпадает!

Рекомендуется приблизительный алгоритм действий по выбору нужного расходомера из серии TUF2000 (варианты на разные случаи):

Вариант 1 (самый простой, надежный, проверенный – для «чайников», как говорят в народе, но «чайников», которые привыкли доверять людям):

•    загляните к нам на сайт, на страничку Расходомеры ультразвуковые:
 https://new.gtest.com.ua/izmeritelnye-pribory/raskhodomery-ultrazvukovye/
•    бегло осмотрите страничку, ознакомьтесь с названием расходомеров, остальное не обязательно
•    опуститесь вниз странички и выберите один из телефонов в разделе Контакты
•    позвоните по телефону и дождитесь ответа менеджера (ждать долго не придется – это гарантировано)
•    остальное уже не Ваше дело, а дело менеджера – ему можно довериться
•    покупайте расходомер, иначе для чего Вы обращались, и – дело в шляпе

Дело в шляпе – это значит, что Вы приобрели качественный и нужный Вам расходомер и можете спокойно и решительно приступать к этапу использования расходомера по прямому назначению, т.е. – вводу расходомера в эксплуатацию в соответствии с инструкцией, которую мы предоставляем на русском языке, а в перспективе – и на украинском, надеемся.

И не верьте в такие измышления, как то: правильного выбора нет – есть только сделанный выбор и его последствия (Эльчин Сафари). Ведь если Вы сделали выбор, и не опечалились после этого, то выбор в последствие этого выбора можно считать правильным.
Хотя … мы не будем столь категоричны, потому как уже обозначили принцип: мудрые прислушиваются к мнениям других. А Эльчин Сафари в определенной части читателей пользуется авторитетом. И если он для Вас авторитет, тогда воспользуйтесь алгоритмом действий по варианту 2.

Вариант 2 (классический, в смысле, классно описан классиками – для натур ищущих, натур постоянного поиска):
•    загляните к нам на сайт, на страничку Расходомеры ультразвуковые:
 https://gtest.com.ua/izmeritelnye-pribory/raskhodomery-ultrazvukovye/
•    внимательно осмотрите страничку, ознакомьтесь с названием расходомеров, обязательно тщательно и в полном объеме ознакомьтесь с представленной на сайте информацией по каждому расходомеру в отдельности
•    после долгих раздумий, сделайте решительный шаг – опуститесь вниз странички и выберите один из телефонов в разделе Контакты
•    позвоните по телефону и дождитесь ответа менеджера (ждать долго не придется – это гарантировано)
•    детально расскажите о всех возникших у Вас вопросах и неясностях в представленной на сайте информации, найдите возможность при этом выслушать и менеджера
•    расходомер покупать Вам нечего, не для того Вы обращались, главное – дело в шляпе

Дело в шляпе – это значит, что Вы свою миссию выполнили. А дальше снова в путь: ведь вечный поиск – покой Вам только сниться (классик А. Блок в вольном изложении). Если одного классика мало, то вот Вам второй – Н. Гоголь (без вольного изложения, а в оригинале): «Если бы губы Никанора Ивановича да приставить к носу Ивана Кузьмича, да взять сколько-нибудь развязности, какая у Балтазара Балтазарыча, да, пожалуй, прибавить к этому ещё дородности Ивана Павловича — я бы тогда тотчас же решилась».
Нам же остается пожелать Вам только удачи на Вашем поприще.

Вариант 3 Если Вам не подходит ни один из этих двух вариантов, то, надо полагать, Вы хороший специалист в своем деле, и четко знаете, как Вам действовать в конкретном для Вас случае. Если сочтете необходимым обратиться в наш интернет-магазин, то непременно это сделаете, а мы постараемся дать исчерпывающие советы, оказать необходимую помощь. Бывают случаи, когда мы рекомендуем дополнительно обратиться к нашим Покупателям, которые приобрели внушительный опыт в использовании расходомеров TUF2000 Tsonic.

А исчерпывающие ответы Вы наверняка получите после того, как:
•    приобретете в нас нужный Вам расходомер TUF2000 Tsonic;
•    ознакомитесь с соответствующей Инструкцией по эксплуатации (мы предоставляем и русскоязычный вариант);
•    все сделаете в соответствии с Инструкцией по эксплуатации;
•    поэксплуатируете несколько лет, убедившись на своем опыте хорошем качестве расходомеров TUF2000 Tsonic, в чем убедились многие, а практически все Покупатели этой достойной уважения продукции.
И тем самым убедились в правильности своего выбора, а заодно и опровергли измышления Эльчин Сафари.
Ведь сказано не одним авторитетным человеком: практика – критерий истины. А всім відомий Банавентура із знаменитої п’єси Карпенка-Карого «Сто тисяч» доповнив цей принцип: «опит і практіка – вєлікоє діло». І розтлумачив всім: «у мене опит і практіка … Командовал зводом, так пров’янт і фураж часто получав, знаю їх, да і они меня знають! Тепер літ трідцать в одставкє, по світу вольно я хожу і в очі сміливо усім гляжу…».

Оце і крапку можна ставити, бо чи є що краще всякій людині на цій землі як вільно по світі ходити та в очі сміливо глядіти кожному і на все, і так не менше років з тридцять. Цього ми прагнемо дотримуватися і в стосунках з нашими Покупцями, а там як Бог милостивий дасть.
Але життя є життя. І як жалівся інший персонаж, Невідомий, так його звати, єврей, із цієї ж із знаменитої п’єси Карпенка-Карого «Сто тисяч»: «Охо-хо-х! Трудно теперечки жить на світі. А через чево і трудно? Через того, що багато розумних понаставало… Усі торгують, а покупателі только глазами купують, і торговлі нема — один убиток».

До речі, Банавентура – ім'я латинського або італійського походження, що означає «щасливий жереб», «удача».
Тож, щасливого жеребу та удачі Вам, наші шановні Покупці у всьому і завжди.
