ОСЦИЛЛОГРАФЫ С ЦИФРОВЫМ ЛЮМИНОФОРОМ СЕРИИ DPO3000 (ЧАСТЬ 2)

Работа с пробниками TekVPI®

Интерфейс пробников TekVPI устанавливает стандарт простоты использования. Пробники TekVPI оснащены индикаторами состояния и органами управления, а также кнопкой меню пробника, размещенной непосредственно на корпусе пробника. Эта кнопка вызывает на экран осциллографа меню пробника со всеми настройками и элементами управления, относящимися к пробнику. В интерфейсе TekVPI используется новая архитектура управления питанием пробника, позволяющая прямое подключение токовых пробников. И, наконец, пробниками TekVPI можно управлять дистанционно через интерфейс USB, GPIB или Ethernet, что обеспечивает высокую гибкость решений при использовании прибора в среде ATE (в автоматическом режиме).

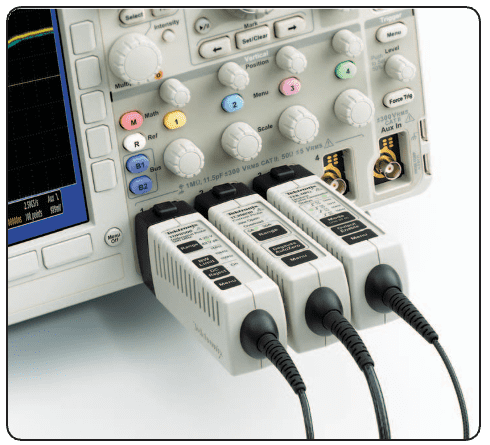

Интерфейс пробников TekVPI.

Поддержка других приложений

Разработка видеотехники

Многие разработчики видеотехники до сих пор остаются верны аналоговым осциллографам, считая, что только градации интенсивности свечения аналогового экрана позволяют разглядеть некоторые детали осциллограмм видеосигналов. Высокая скорость захвата сигналов осциллографов серии DPO3000 при наличии возможности отображения осциллограмм с градациями яркости позволяет получить такое же насыщенное информацией изображение, как и аналоговый осциллограф, но значительно более детализированное. Вместе с тем приборы обладают всеми преимуществами цифровых осциллографов. Имея полосу пропускания до 500 ГГц, четыре канала и встроенную входную нагрузку 75 Ом, осциллографы семейства DPO3000 обеспечивают вполне достаточное быстродействие для применения при разработке аналоговой и цифровой видеотехники.

И, наконец, видеофункции осциллографа серии DPO3000 можно расширить с помощью дополнительного прикладного видеомодуля DPO3VID. Модуль DPO3VID обеспечивает наиболее полный набор инструментов для синхронизации по видеосигналам HDTV и пользовательским (не стандартным) видеосигналам.

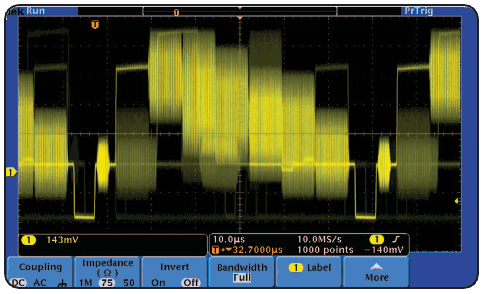

Просмотр видеосигнала NTSC. Следует отметить возможность просмотра сигнала с градациями яркости, благодаря чему осциллограф серии DPO может представлять на экране время, амплитуду и распределение амплитуды по времени.

Разработка и отладка цифровых устройств

В современных цифровых устройствах часто необходимо крайне аккуратно размещать элементы на печатной плате для гарантированного выравнивания времени прихода синхроимпульсов. Небольшие различия по времени задержки, вызванные проблемами маршрутизации или неподходящим временем распространения по печатной плате, могут привести к многочисленным проблемам в работе цифровых функциональных блоков. Осциллографы серии DPO3000 могут помочь в поиске этих небольших фазовых сдвигов, которые происходят между тактовыми импульсами при их прохождении по схеме. Двухкоординатное (XY) отображение двух синхроимпульсов может быстро визуально показать разность фаз между ними. Также быстро можно увидеть разность частот. Это может быть очень полезным при определении эффективности работы умножителя или делителя частоты тактовых импульсов.

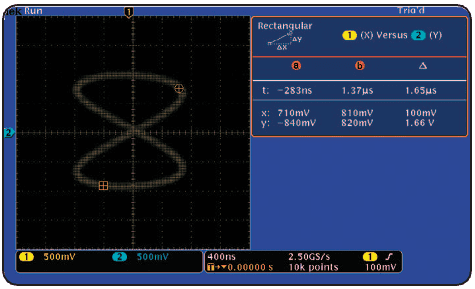

Двухмерное (XY) отображение, показывающее синхроимпульс с частотой 20 МГц и синхроимпульс с частотой 10 МГц.

Возможность совместной работы осциллографов серии DPO3000 с логическими анализаторами серии Tektronix TLA5000, появившаяся благодаря технологии Tektronix Integrated View (iView™), позволяет разработчикам цифровых устройств решать проблемы целостности сигнала, а также существенно ускорить и упростить отладку и проверку разрабатываемых систем. Функция iView полностью объединяет высокое быстродействие и точность измерений осциллографов Tektronix с многоканальностью и развитыми возможностями запуска логических анализаторов Tektronix. Такое объединение помогает разработчикам просматривать на одном экране совмещенные по времени цифровые и аналоговые данные и выявлять аналоговые характеристики цифровых сигналов, вызывающие сбои в их системах. Калибровка приборов пользователем не требуется. После настройки функция iView действует полностью автоматически. В результате пользователь получает объединенный инструмент для отладки и устранения неисправностей цифровых устройств.

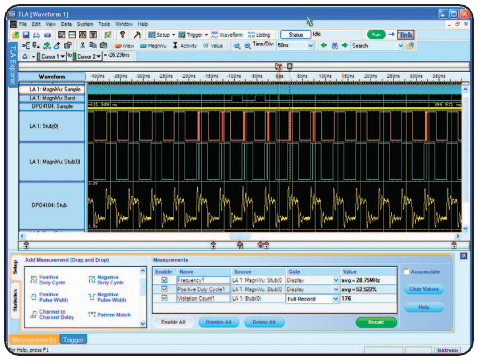

Технология интегрированного представления Tektronix Integrated View (iView™) позволяет объединить на одном экране быстродействие и точность измерений осциллографа Tektronix с многоканальностью и развитыми возможностями запуска логических анализаторов Tektronix, что позволяет разработчикам быстро проверять и отлаживать их системы.

Технические характеристики

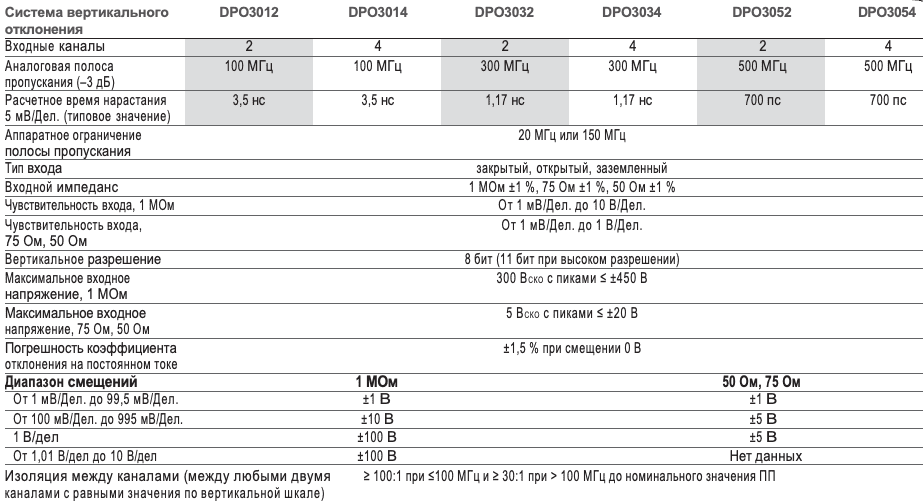

Система отклонения по горизонтали

Все модели DPO3000

Максимальная частота выборки (все каналы) — 2,5 Гвыб./с.

Максимальная длина записи (все каналы) — 5 млн точек.

Максимальная продолжительность записи при наибольшей частоте выборки (все каналы) — 2 мс.

Диапазон развертки (выб./Дел.) — от 1 нс до 1 000 с.

Диапазон времени задержки развертки — от –10 делений до 5 000 с.

Диапазон выравнивания межканального сдвига — ±100 нс.

Погрешность временной развертки — ±10 х 10-6 в любом интервале ≥ 1 мс.

Система запуска

Основные режимы запуска — автоматический, обычный и одиночный.

Тип входа запуска — открытый, закрытый, подавление ВЧ (ослабление частот > 50 кГц), подавление НЧ (ослабление частот < 50 кГц), подавление шума (с уменьшением чувствительности).

Диапазон выдержки запуска — от 20 нс до 8 с.

Чувствительность

Внутренняя, открытый вход — от 0,4 деления до 50 МГц с увеличением до 1 деления при номинальной полосе пропускания.

Внешняя (дополнительный вход) — 200 мВ от постоянного тока до 50 МГц, с увеличением до 500 мВ на частоте 250 МГц.

Диапазон уровней запуска

По всем каналам — ±8 делений от центра экрана.

Внешний (дополнительный вход) – ±8 В

Режимы сбора данных

Выборка — сбор значений выборок.

Пик-детектор — захват узких выбросов на всех скоростях выборки в реальном времени. Усреднение — усредняются от 2 до 512 осциллограмм.

Огибающая — огибающая по минимумам и максимумам отображает данные пикового детектирования за несколько циклов сбора данных.

Высокое разрешение — узкополосное усреднение в реальном времени позволяет снизить случайные шумы и повысить разрешение.

Прокрутка — перемещение осциллограмм по экрану справа налево при скорости развертки менее 40 мс/Дел.

Режимы запуска

По фронту — передний или задний фронты на любом канале или на дополнительном входе на передней панели. Тип входа — открытый, закрытый, подавление ВЧ-помех, НЧ-помех и подавление шумов.

По длительности импульса — запуск по длительности положительного или отрицательного импульса, которая >, <, = или ≠ заданному периоду времени.

По ранту — запуск по импульсу, пересекающему первый пороговый уровень, но не пересекающему второй пороговый уровень до повторного пересечения первого.

По логическому значению — запуск по ложному или истинному значению логической функции каналов в течение заданного периода времени. В качестве тактового сигнала можно использовать любой вход, чтобы найти модель по фронту тактового сигнала. Модель (AND (И), OR (ИЛИ), NAND (И-НE), NOR (ИЛИ-НE)) задается для четырех входных каналов, представленных значениями уровней «Высокий», «Низкий» и «Безразлично».

По времени установления и удержания — запуск по нарушениям времени установления и времени удержания между тактовым сигналом и сигналом данных, представленными на двух входных каналах.

По времени нарастания и спада — запуск по скоростям фронта импульса, которые быстрее или медленнее заданных. Можно выбрать положительный наклон, отрицательный или оба наклона.

По видеосигналу — запуск по всем строкам, нечетным, четным и всем полям видеосигналов стандартов NTSC, PAL и SECAM.

По сигналу Extended Video (опция) — запуск по 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60 и пользовательским стандартам с двух- и трехуровневой синхронизацией видеосигналов.

I2C (опция) — запуск по сигналам «Старт», «Повт. старт», «Стоп», «Отсут. подтв.», «Адрес» (7 или 10 бит), «Адр. или данные» и «Данные» на шинах I2C со скоростями до 3,4 Мб/с.

SPI (опция) — запуск по событиям «SS»,«MOSI», «MISO» или «MOSI and MISO» на шинах SPI со скоростями до 10,0 Мб/с.

CAN (опция) — запуск по событиям «Старт кадра», «Тип кадров» (данные, запрос передачи, ошибка, перегрузка), «Идентифик.» (стандартный или расширенный), «Данные», «Ид. и данные», «Конец кадра», «Отсут. подтв.» или «Ошибка Бит-стафинг» на шинах CAN со скоростями до 1 Мб/с. Дополнительно можно задать условия запуска по данным, которые ≤, <, =, >, ≥ или ≠ заданному значению. Точка выборки настраивается пользователем; настройка по умолчанию 50 %.

LIN (опция) — запуск по событиям «Sync», «Идентифик.», «Данные», «Ид. и данные», «Актив. кадра», «Неакт. кадр», «Ошибка» со скоростями до 100 кб/с.

RS-232/422/485/UART (опция) — запуск по событиям «Запуск по начал. бит Tx», «Hачал. бит Rx», «Конец пакета передачи», «Конец пакета приема», «Данные Tx», «Данные Rx», «Tx ошибка четности» и «Rx ошибка четности».

Задержка запуска по времени — от 4 нс до 8 с.

Задержка запуска по событиям — от 1 до 9 999 999 событий.

Измерения

Курсоры — на осциллограмме и на экране. Автоматические измерения — 29, до четырех из них могут одновременно отображаться на экране. Измерения включают такие параметры, как: период, частота, задержка, время нарастания, время спада, положительная скважность, отрицательная скважность, длительность положительного импульса, длительность отрицательного импульса, длительность пачки импульсов, фаза, положительный выброс, отрицательный выброс, размах, амплитуда, верхний уровень, нижний уровень, максимум, минимум, среднее значение, среднее значение цикла, среднеквадратическое значение, среднеквадратическое значение цикла, число передних фронтов, число задних фронтов, число положительных импульсов, число отрицательных импульсов, площадь и площадь цикла. Статистика измерений — среднее значение, минимальное значение, максимальное значение, стандартное отклонение.

Опорные уровни — опорные уровни для автоматических измерений задаются пользователем либо в процентах, либо в единицах измерения. Стробирование — выделение места для выполнения измерений в собранных данных, с помощью экранных курсоров или курсоров осциллограммы. По умолчанию в измерениях используется полная запись.

Математическая обработка осциллограмм

Арифметические операции — сложение, вычитание, умножение и деление осциллограмм.

Математические функции — интегрирование, дифференцирование, БПФ.

БПФ — амплитудный спектр. Настройка вертикального масштаба БПФ — линейный среднеквадратичный или дБВ среднеквадратичный и окна БПФ — «Прямоугольное», «Хемминг», «Хеннинг» или «Xлэкмана-Харриса».

Дополнительные математические операции — задание сложных математических выражений, включающих осциллограммы, математические функции, скаляры, до двух переменных, задаваемых пользователем, а также результаты параметрических измерений, например (Intg(Ch1-Mean(Ch1)) x 1,414 x VAR1).

Программное обеспечение

NI LabVIEW SignalExpress™ Tektronix Edition — полностью интерактивная программная среда для измерений, оптимизированная для осциллографов серии DPO3000; позволяет мгновенно собирать, генерировать, анализировать, сравнивать, импортировать и сохранять данные измерений и сигналы с помощью интуитивно понятного и не требующего программирования интерфейса, основанного на технологии перетаскивания. Стандартная поддержка сбора данных, управления, просмотра и экспорта сигналов в реальном времени для осциллографов серии DPO3000. В течение 30-дневного пробного периода предоставляется полная версия, обеспечивающая дополнительную обработку сигналов, расширенный анализ, смешанный сигнал, развертку, проверку пределов и пошаговые возможности, задаваемые пользователем. Чтобы постоянно пользоваться возможностями полной версии, закажите SIGEXPTE.

OpenChoice® Desktop — позволяет быстро и просто осуществлять связь между ПК, работающим под управлением Windows, и осциллографом серии DPO3000 через интерфейс USB или ЛВС. Поддерживается передача и сохранение настроек, данных, измерений и снимков экрана.

Драйвер IVI — предоставляет стандартный интерфейс программирования прибора для распространенных приложений, таких как LabVIEW, LabWindows/CVI, Microsoft .NET и MATLAB.

Характеристики дисплея

Тип дисплея — 9-дюймовый (228,6 мм), цветной жидкокристаллический широкоформатный дисплей с TFT-матрицей.

Разрешение экрана — 800 пикселов по горизонтали x 480 пикселов по вертикали (WVGA).

Стили осциллограмм — векторы, точки, переменное послесвечение, неограниченное послесвечение.

Координатные сетки — полная, сетка, перекрестие, кадр, IRE и мВ.

Формат — YT и XY.

Скорость захвата осциллограмм — до 50 000 осциллограмм/с.

Порты ввода-вывода

Высокоскоростной хост-порт USB 2.0 — поддерживает съемные запоминающие устройства USB и принтеры. Один порт размещен на задней панели и один — на передней.

Высокоскоростной порт устройства USB 2.0 — разъем на задней панели позволяет управлять осциллографом через интерфейс USBTMC или GPIB с помощью адаптера TEK-USB-488.

Порт KВС — разъем RJ-45, поддерживает стандарт 10/100Base-T.

Порт Video Out — розетка разъема DB-15, подключение внешнего монитора или проектора для отображения на нем экрана осциллографа. Дополнительный вход — байонетный разъем (BNC) на передней панели. Входной импеданс 1 МОм. Макс. входное напряжение 300 ВСКО кат. II с пиками ≤± 450 В.

Выход компенсатора пробника — контакты на передней панели. Амплитуда 2,5 В. Частота 1 кГц.

Выходной сигнал запуска — байонетный разъем (BNC) на задней панели; при запуске осциллографа на нем появляется импульс положительной полярности.

Замок Kensington — прорезь на задней панели под стандартный замок Kensington (для защиты от краж).

 Источник питания

Напряжение источника питания — от 85 до 265 В ±10 %.

Частота тока источника питания — от 45 до 440 Гц (при напряжении от 85 до 265 В).

Потребляемая мощность — 120 Вт макс. Дополнительный источник питания для TekVPI®: выходное напряжение — 12 В; выходной ток — 5 А; потребляемая мощность — 60 Вт.

 ПРОДОЛЖЕНИЕ СЛЕДУЕТ...
