ГЛАВА 1. Введение и общие сведения

Эволюция радиочастотных сигналов

Инженеры и ученые постоянно ищут новые способы применения радиочастотных технологий с 1860-х годов, когда Джеймс Клерк Максвелл математически предсказал существование электромагнитных волн, способных переносить энергию через пустое пространство. Затем, в 1886 году, Генрих Герц провел физическую демонстрацию существования радиоволн а затем Никола Тесла, Гильельмо Маркони и другие исследователи открыли способы связи на больших расстояниях с помощью этих волн. На исходе столетия радиосвязь стала первым практическим применением радиочастотных сигналов.В течение следующих трех десятилетий были начаты исследовательские проекты с целью поиска способов передачи и приема сигналов для обнаружения объектов и определения их местонахождения на больших расстояниях. К началу Второй мировой войны техника обнаружения и определения дальности с помощью радиоволн (радиолокация) стала еще одним распространенным способом применения радиосигналов.
В течение последней части 20 столетия, преимущественно под влиянием непрерывного роста секторов военной техники и связи, внедрение технологических новшеств в области радиотехники постоянно ускорялось и продолжает ускоряться и в настоящее время. Из-за необходимости устранения помех, затруднения обнаружения и расширения возможностей современные радиолокационные системы и коммерческие сети связи имеют сложную конструкцию. В них обычно применяются сложные сочетания таких радиотехнических приемов как пакетная передача, скачкообразная перестройка частоты, множественный доступ с кодовым разделением (CDMA) и адаптивная модуляция. Разработка подобных видов современного радиотехнического оборудования и его успешное объединение в действующие системы представляет собой предельно сложную задачу.
В то же время широкое распространение успехов сотовой технологии и беспроводных сетей передачи данных сбило цены на основные радиотехнические компоненты. Это побудило производителей, действующих вне традиционных областей военной и связной техники встраивать простые радиоустройства в бытовые приборы. Радиопередатчики получили такое широкое распространение, что их можно обнаружить практически везде: в домашней бытовой технике, в медицинских приборах в больнице, в промышленных управляющих устройствах на заводах; существую даже следящие устройства, имплантированные под кожу скота, домашних животных и людей.
Поскольку радиосигналы получили широкое распространение в современном мире, не менее часто встречаются и неполадки, обусловленные взаимодействием устройств, генерирующих эти сигналы. Устройства, работающие в лицензированном диапазоне частот, например мобильные телефоны, не должны излучать в соседних частотных каналах. Особенно трудно выполнить это требование в сложных устройствах, которые поддерживают несколько стандартов, переключаются в различные режимы передачи и одновременно поддерживают связь с разными элементами сети. Более простые устройства, работающие в нелицензируемых частотных диапазонах, должны правильно функционировать при наличии помеховых сигналов. Законодательство часто требует, чтобы эти устройства передавали сигнал короткими импульсами с низким уровнем мощности.
Чтобы решать появляющиеся задачи, современным инженерам и ученым важно иметь возможность надежно обнаруживать изменяющиеся во времени радиочастотные сигналы и определять их характеристики. Выполнить это с помощью обычных измерительных приборов достаточно трудно. Для решения этих проблем в корпорации Tektronix разработаны анализаторы спектра в реальном масштабе времени. Эти приборы обеспечивают синхронизацию по радиочастотным сигналам, немедленно записывают их в память и анализируют в частотной и временной областях и в области модуляции. В этом документе описана работа анализаторов спектра с обработкой в реальном масштабе времени и приведены основные сведения об их использовании для решения различных измерительных задач, связанных с захватом и анализом современных радиочастотных сигналов.

Современные задачи измерения радиосигналов

При исследовании работы современных радиочастотных устройств необходимо изучать изменение частоты, амплитуды и параметров модуляции на коротких и длительных интервалах времени. В этих случаях обычные приборы, такие как анализаторы спектра с разверткой и векторные анализаторы сигналов, позволяют получить снимки сигналов в частотной области и в области модуляции, но часто этой информации недостаточно для надежного описания динамического радиочастотного сигнала, вырабатываемого устройством. Благодаря анализаторам спектра с обработкой сигнала в реальном масштабе времени в измерения входит еще один важный параметр — время.
Рассмотрим несколько типичных задач измерения.
► Захват и анализ нестационарных и динамичных сигналов.
► Захват пакетной передачи, выбросов, переходных процессов при переключении.
► Определение времени установления системы ФАПЧ, дрейфа частоты, микрофонного эффекта.
► Обнаружение кратковременных помех, анализ шума.
► Захват сигналов с распределенным спектром и сигналов со скачкообразной перестройкой частоты.
► Мониторинг использования спектра, обнаружение посторонних передач.
► Испытания на совместимость, диагностика электромагнитных помех.
► Анализ аналоговой модуляции.
►Исследование схем модуляции с изменением по времени.
► Отладка сложных стандартов беспроводной связи с помощью синхронного представления в разных областях.
► Диагностика качества модуляции.
В каждом случае измерения радиочастотные сигналы изменяются во времени, часто эти изменения непредсказуемы. Чтобы определить характеристики этих сигналов, требуется прибор, способный синхронизироваться как по известным, так и по непредсказуемым событиям, немедленно захватывать сигналы и сохранять их в памяти, а затем анализировать зависимости частоты, амплитуды и параметров модуляции от времени.

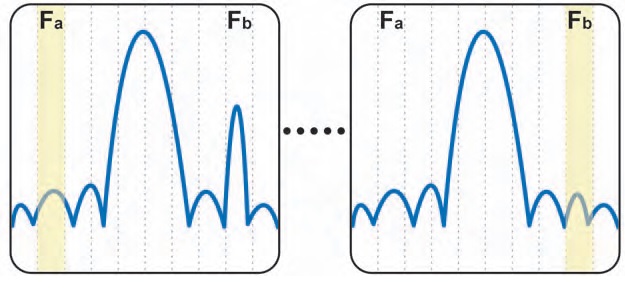

Рис.1-1 Анализатор спектра с разверткой последовательно просматривает частоты. При этом часто оказываются пропущенными важные нестационарные события, происходящие вне текущей полосы частот развертки (на рисунке отмечена желтым)

Краткий обзор схем построения измерительных приборов

Анализатор спектра в реальном масштабе времени — новый измерительный прибор, созданный корпорацией Tektronix для радиотехнических измерений, описанных выше. Чтобы изучить работу анализатора спектра в реальном масштабе времени и понять значение измерений, выполненных с его помощью, полезно сначала рассмотреть два других типа анализаторов спектра: анализатор с разверткой и векторный анализатор сигналов.

Анализатор спектра с разверткой — обычный анализ в частотной области

Супергетеродинный анализатор спектра с разверткой построен по обычной схеме, которая несколько десятилетий назад впервые позволила инженерам проводить измерения в частотной области. Первоначально анализаторы с разверткой строились исключительно на аналоговых компонентах, но затем прошли тот же путь развития, что и область техники, в которой они применяются. В современных анализаторах спектра с разверткой используются такие цифровые элементы как АЦП, средства цифровой обработки сигналов и микропроцессоры. Однако основной подход по большей части остается без изменений и лучше всего подходит для исследования управляемых стационарных сигналов.
Измерение зависимости мощности от частоты в анализаторах спектра с разверткой выполняется путем преобразования частоты исследуемого сигнала с понижением и его развертки с пропусканием через полосовой фильтр с полосой пропускания разрешения. На полосовым фильтром установлен детектор, вычисляющий амплитуду на каждой частоте выбранного диапазона. Этот метод обеспечивает широкий динамический диапазон, однако имеет тот существенный недостаток, что в каждый момент данные амплитуды рассчитываются только в одной точке. Развертка в диапазоне частот анализатора требует определенного времени, в некоторых случаях до нескольких секунд. Данный подход основывается на предположении, что за время, пока анализатор выполняет несколько циклов развертки, измеряемый сигнал не претерпевает существенных изменений. Следовательно, требуется относительно стабильный, не изменяющийся входной сигнал. Если в сигнале имеются быстрые изменения, по всей вероятности они будут пропущены. Как показано на рис. 1-1, во время хода развертки просматривается участок частотной оси F_a, в то время как мгновенное спектральное событие происходит на участке F_b (диаграмма слева). К тому времени как развертка доходит до участка F_b, событие прекращается и остается необнаруженным (диаграмма справа). В анализаторах спектра с разверткой не обеспечивается синхронизация по нестационарному сигналу и не сохраняется полная запись зависимости сигнала от времени.

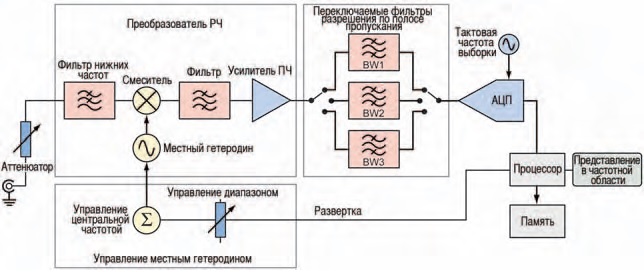

Рис.1-2 Типичная схема анализатора спектра с разверткой

На рис. 1-2 изображена схема типичного современного анализатора спектра с разверткой. В нем, в добавление к широкополосным аналоговым фильтрам полосы частот разрешения, унаследованным от предыдущих конструкций, имеются цифровые средства, заменяющие фильтры с более узкой полосой. Фильтрация, смешение частот и усиление до АЦП выполняется аналоговыми средствами в полосах частот BW₁, BW₂ и BW₃. Если требуется фильтр с более узкой полосой, чем BW₃, он накладывается с помощью цифровой обработки сигналов после аналого-цифрового преобразования. К АЦП и процессору цифровой обработки сигналов предъявляются достаточно высокие требования. Обеспечить достаточно малые значения нелинейности и шума АЦП — непростая задача, хотя при этом устраняются некоторые виды погрешностей, присущих чисто аналоговым анализаторам спектра.

Векторные анализаторы сигнала — анализ цифровой модуляции

Обычные анализаторы спектра с разверткой выполняют скалярные измерения, обеспечивающие информацию только об амплитуде входного сигнала. Для анализа сигнала, несущего цифровую модуляцию, требуются векторные измерения, обеспечивающие информацию об амплитуде и фазе. Векторный анализатор сигналов специально сконструирован для анализа цифровой модуляции. Упрощенная блок-схема векторного анализатора приведена на рис. 1-3.

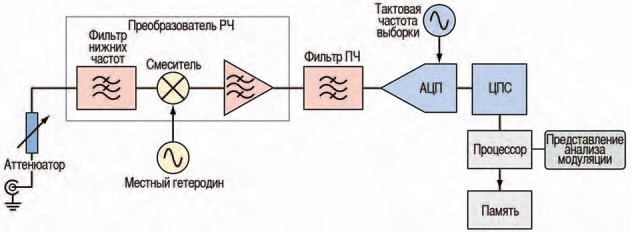

Рис.1-3 Схема типичного векторного анализатора сигналов

Векторные анализаторы сигналов оптимизированы для измерений модуляции. Подобно анализаторы спектра в реальном масштабе времени, описанному в следующем разделе, векторный анализатор сигналов полностью преобразует в цифровую форму радиосигнал в пределах полосы пропускания прибора, чтобы извлечь из него информацию об амплитуде и фазе, необходимую для измерения цифровой модуляции. Однако большинство векторных анализаторов сигналов (хотя и не все) предназначены для сбора мгновенных снимков входного сигнала в произвольные моменты времени, что делает трудной, а то и невозможной, задачу сохранения продолжительной записи последовательных выборок для кумулятивного накопления информации об изменении сигнала с течением времени. Как и в анализаторах спектра с разверткой, возможности синхронизации ограничены синхронизацией на промежуточной частоте и внешней синхронизацией.
В векторных анализаторах сигналов преобразование в цифровую форму с помощью АЦП выполняется над широкополосным сигналом ПЧ, а преобразование с понижением частоты, фильтрация и детектирование осуществляются в цифровом виде. Преобразование из временной области в частотную выполняется с помощью алгоритма БПФ. Особое значение для характеристик прибора имеют линейность и динамический диапазон АЦП. Не менее важно наличие средств цифровой обработки сигнала, обладающих достаточной мощностью для быстрого выполнения измерений.
С помощью векторного анализатора сигналов измеряются такие параметры модуляции как величина вектора ошибок; анализатор обеспечивает и другие виды отображения, например в виде диаграммы «созвездие». Автономные векторные анализаторы сигналов часто применяются в качестве дополнения к обычным анализаторам спектра с разверткой. Кроме того, схемы многих современных приборов позволяют выполнять функции как анализатора спектра с разверткой, так и векторного анализатора сигналов, что позволяет выполнять одним прибором (но не одновременно) измерения как в частотной области, так и в области модуляции.

Анализаторы спектра в реальном масштабе времени — синхронизация, захват, анализ

Как было упомянуто в предыдущем разделе, анализатор спектра в реальном масштабе времени предназначен для выполнения измерений, связанных с нестационарными и динамическими радиосигналами. Основная особенность анализа спектра в реальном масштабе времени — это возможность синхронизации по радиочастотному сигналу, немедленной записи его в память и анализа в нескольких областях. Это позволяет надежно обнаруживать радиочастотные сигналы, изменяющиеся во времени, и определять их характеристики.
На рис. 1-4 изображена упрощенная блок-схема анализатора спектра в реальном масштабе времени. (Более подробная схема и описание работы блоков приведены в главе 2). Радиочастотные входные цепи, перестраиваемые в пределах всего рабочего диапазона прибора, выполняют преобразование частоты входного сигнала с понижением до фиксированной промежуточной частоты, соответствующей максимальной полосе частот прибора в реальном масштабе времени. После этого сигнал фильтруется, преобразуется в цифровую форму с помощью АЦП и поступает на модуль цифровой обработки сигналов (ЦОС), управляющий функциями синхронизации, памяти и анализа. Элементы этой блок-схемы аналогичны имеющимся в векторном анализаторе сигналов, и процесс сбора данных протекает схожим образом, однако анализатор спектра в реальном масштабе времени оптимизирован для осуществления синхронизации в реальном масштабе времени, непрерывного захвата сигнала и одновременного анализа в нескольких областях. Кроме того, достигнутые успехи в технологии АЦП позволяют осуществлять преобразование в широком динамическом диапазоне с низким уровнем шума, что позволяет обеспечить основные радиочастотные характеристики анализатора спектра в реальном масштабе времени, равные или превосходящие характеристики многих анализаторов спектра с разверткой.

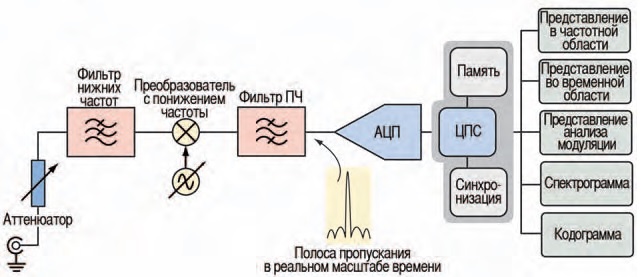

Рис.1-4 Схема типичного анализатора спектра в реальном масштабе времени

Для измеряемых сигналов, занимающих полосу частот, меньшую или равную полосе частот анализатора в реальном масштабе времени, схема анализатора спектра в реальном масштабе времени такая архитектура обеспечивает непрерывный захват входного сигнала без разрывов во времени путем преобразования в цифровую форму радиочастотного сигнала и сохранения в памяти смежных по времени выборок. Это дает ряд преимуществ по сравнению с процессом сбора данных в анализаторах спектра с разверткой, в котором изображение в частотной области создается после нескольких периодов развертки в рабочем диапазоне частот. В следующих разделах этого документа подробно описаны эти преимущества.

Основные представления при анализе спектра в реальном масштабе времени

Выборки, кадры и блоки

Измерения, выполняемые анализатором спектра в реальном масштабе времени, реализованы с помощью приемов цифровой обработки сигналов (ЦОС). Чтобы понять, как производятся измерения радиосигнала во временной и частотной областях и в области модуляции, прежде всего необходимо разобраться в том, каким образом в приборе собираются и хранятся данные о сигнале. После преобразования в цифровую форму с помощью АЦП сигнал представлен данными во временной области, по которым с помощью ЦОС рассчитываются все параметры в частотной области и области модуляции. Эти вопросы более подробно рассмотрены в главе 2.
Иерархия данных, сохраняемых в анализаторе спектра в реальном масштабе времени при непрерывном захвате сигнала в реальном времени, описывается тремя терминами: выборки, кадры и блоки. На рис. 1-5 изображена структура «выборка-кадр-блок».

Рис.1-5 Выборки, кадры и блоки: иерархия памяти анализатора спектра в реальном масштабе времени

Низшим уровнем иерархии данных является выборка, представляющая дискретную точку данных во временной области. Этот элемент встречается и в других случаях применения цифровой дискретизации сигналов, например в осциллографах реального масштаба времени и цифровых преобразователях на основе ПК. Тактическая частота выборки, определяющая временной промежуток между соседними выборками, зависит от выбранного диапазона. В анализаторе спектра в реальном масштабе времени выборки хранятся в памяти в виде пар квадратурных компонентов I/Q, содержащих информацию об амплитуде и о фазе.
Следующей ступенью является кадр. Кадр состоит из целого числа непрерывных выборок и служит основной единицей, к которой может быть применено быстрое преобразование Фурье (БПФ) для преобразования данных из временной области в частотную. 'При этом из каждого кадра получается один спектр в частотной области.
На верхнем уровне иерархии регистрации сигнала стоит блок, состоящий из нескольких соседних кадров, захваченных непрерывно во времени. Длина блока (называемая также длиной регистрации) представляет полное время, охваченное одним непрерывным сбором данных. В пределах блока входной сигнал представлен без разрывов по времени.
Если анализатор находится в режиме реального времени, данные каждого из блоков собираются непрерывно и сохраняются в памяти. Затем они обрабатываются средствами ЦОС для анализа зависимости сигнала от времени, по частоте и по модуляции. В обычных режимах спектрального анализа анализатор спектра в реальном масштабе времени может имитировать работу анализатора с разверткой путем ступенчатой перенастройки радиочастотных входных цепей в диапазонах частот, превосходящих максимальную полосу частот в реальном масштабе времени. Дополнительные сведения можно найти в главе 4.

Рис.1-6 Регистрация и обработка блоков данных с помощью анализатора спектра в реальном масштабе времени

На рис. 1-6 изображен процесс регистрации блока данных. Он обеспечивает непрерывный захват в реальном масштабе времени. Каждая регистрация сигнала обеспечивает непрерывную запись всех кадров блока, но между блоками остаются разрывы. После завершения обработки сигнала в одном записанном блоке начинается регистрация данных следующего блока. После сохранения блока в памяти можно выполнить любые измерения в реальном масштабе времени. Например, сигнал, записанный в режиме спектрального анализа в реальном масштабе времени, можно проанализировать в режиме демодуляции и во временном режиме. число кадров в блоке можно определить делением длины регистрации на длину кадра. Длина регистрации, введенная пользователем, округляется таким образом, чтобы в блоке было целое число кадров. максимальная длина регистрации варьирует от нескольких секунд до нескольких дней и зависит от выбранного частотного диапазона измерений и глубины памяти прибора. Примеры для конкретных анализаторов спектра в реальном масштабе времени приведены в главе 4.

Синхронизация в реальном масштабе времени

В большинстве приборах для спектрального анализа долгое время недоставало развитых функций синхронизации. Анализатор спектра в реальном масштабе времени — первый анализатор, в котором реализована синхронизация в частотной области в реальном масштабе времени и другие интуитивно понятные режимы синхронизации в дополнение к простой синхронизации на уровне ПЧ и внешней синхронизации. Существует множество причин, по которым обычная схема анализатора спектра с разверткой не подходит для синхронизации в реальном времени. Основная из них та, что в анализаторе с разверткой событие синхронизации используется для запуска развертки.  С другой стороны, в анализаторе спектра в реальном масштабе времени событие синхронизации используется в качестве точки отсчета во времени для непрерывной регистрации сигнала. Это позволяет реализовать несколько дополнительных функций, например возможность сохранить информацию как до , так и после момента синхронизации. Подробные сведения о синхронизации в реальном масштабе времени приведены в главе 2.

Рис.1-7 Синхронизация в частотной области в реальном масштабе времени с использованием частотной маски

Еще одна важная особенность анализаторов спектра в реальном масштабе времени — синхронизация по частотной маске в реальном масштабе времени, позволяющая пользователю установить синхронизацию по выбранным событиям в частотной области. Как показано на рис. 1-7, маска определяет набор условий в пределах полосы пропускания прибора в реальном масштабе времени, приводящих к появлению события синхронизации.

Рис.1-8 Использование частотной маски для синхронизации по импульсу низкого уровня в присутствии большого сигнала

Гибкая синхронизация по частотной маске — мощное средство надежного обнаружения и анализа динамических радиосигналов. Кроме того, эту функцию можно использовать для проведения измерений, которые невозможно выполнить с помощью обычных анализаторов спектра, например захвата нестационарных событий с невысоким уровнем сигнала, происходящих на фоне более мощных радиосигналов (см. рис.1-8) и обнаружения периодически появляющихся сигналов на заданных частотах в сложном частотном спектре (см. рис.1-9).

Рис.1-9 Использование частотной маски для синхронизации по особому сигналу в сложных спектральных условиях

Непрерывный захват сигнала и спектрограмма

После того как определены условия запуска в реальном масштабе времени и прибор подготовлен к началу регистрации сигнала, анализатор спектра в реальном масштабе времени непрерывно ищет во входном сигнале заданное событие синхронизации. Во время ожидания этого события непрерывно производится преобразование сигнала в цифровую форму и передача данных в буфер захвата, организованный в виде очереди («первый вошел-первый вышел»), в котором более старые данные удаляются по мере накопления новых. Таким образом, при обнаружении события синхронизации в памяти анализатора находятся как данные, предшествующие этому событию, так и данные, следующие за ним.
Как было описано ранее, этот процесс обеспечивает непрерывную регистрацию заданного блока, в пределах которого сигнал представлен непрерывной последовательностью выборок во временной области. После сохранения этих данных в памяти они доступны для обработки и анализа с использованием различных способов отображения, например мощность в зависимости от частоты, спектрограммы и представления в нескольких областях. Собранные данные сохраняются в памяти с произвольным доступом до тех пор, пока поверх них не будут записаны данные следующей регистрации; кроме того данные можно записать на внутренний жесткий диск анализатора спектра в реальном масштабе времени.
Спектрограмма — важное измерение, обеспечивающее интуитивно понятное отображение зависимости частоты и амплитуды от времени. По горизонтальной оси представлен тот же диапазон частот, что и при отображении зависимости мощности от частоты в обычном анализаторе. Однако в спектрограмме по вертикальной оси отображается время, а амплитуда представлена цветом. Каждый «слой» спектрограммы соответствует одному частотному спектру, вычисленному по одному кадру данных во временной области. На рис. 1-10 изображен принцип построения спектрограммы динамического сигнала.

Рис.1-10 Отображение спектрограммы

На рис. 1-11 изображен снимок экрана с частотным спектром (зависимость мощности от частоты) и спектрограммой для сигнала, изображенного на рис. 1-10. На спектрограмме самый старый кадр отображается в верхней части, а самый новый — в нижней части спектрограммы. На этой спектрограмме отображен радиосигнал, частота которого изменяется со временем. Кроме того, выявлен нестационарный сигнал небольшого уровня, появляющийся и исчезающий в конце блока. Поскольку данные хранятся в памяти, возможна обратная прокрутка спектрограммы во времени с помощью маркера. На рис. 1-11 маркер находится на изображении нестационарного события на спектрограмме. В результате в окне спектра отображается зависимость мощности от частоты для выбранного момента времени.

Рис.1-11 Синхронные представления: зависимость мощности от частоты (слева) и спектрограмма (справа)

Синхронный анализ в нескольких областях

После регистрации сигнала и сохранения его в памяти производится анализ сигнала с использованием разнообразных синхронных представлений, предусмотренных в анализаторе спектра в реальном масштабе времени. Примеры анализа приведены на рис. 1-12.

Рис.1-12 Примеры нескольких синхронных измерений, с помощью анализатора спектра в реальном масштабе времени

Это средство особенно полезно при отладке устройств и определении характеристик сигналов. Все перечисленные измерения выполняются на одном и том же наборе выборок во временной области, что обусловливает два существенных преимущества данной схемы.
► Комплексный анализ сигнала в частотной и временной областях и в области модуляции на основе одних и тех же данных.
► Сопоставление различных областей, что позволяет понять, как связаны отдельные события в частотной и временной областях, а также в области модуляции на общей шкале времени.
В режиме анализа спектра в реальном масштабе времени анализатор обеспечивает два синхронных представления захваченного сигнала: зависимость мощности от частоты и спектрограмму. Эти два представления изображены на рис. 1-11.
В других режимах измерения в реальном масштабе времени, предназначенных для анализа во временной области и области модуляции, на анализаторе отображаются несколько представлений захваченного сигнала, как показано на рис. 1-13 и 1-14. Окно в левой верхней части экрана называется обзорным; в нем отображается зависимость мощности от времени или спектрограмма. В обзорном окне представлены все зарегистрированные данные блока. Это окно служит указателем при работе с другими окнами анализа.

Рис.1-13 Просмотр нескольких областей: зависимость мощности от времени, зависимость мощности от частоты и частотная демодуляция

Окно вверху справа (обведенное пурпурной рамкой) называется окном дополнительного представления. В нем отображается та же зависимость мощности от частоты, что и в режиме анализа спектра в реальном масштабе времени. Как и на экране, изображенном на рис. 1-11, в этом окне отображается спектр одного кадра данных; для просмотра спектра в любой момент времени окно можно перемещать по всей длине записи. Эта операция выполняется путем настройки смещения спектра в меню временных параметров анализатора спектра в реальном масштабе времени. Кроме того, в обзорном окне отмечено пурпурной линией положение во времени, соответствующее отображению в частотной области в окне дополнительного представления, обведенном пурпурной рамкой.
Окно в нижней части экрана (обведенное зеленой рамкой), называется окном анализа или окном основного представления; в нем отображаются результаты выбранного измерения временных параметров или модуляции.

Рис.1-14 Просмотр нескольких областей: спектрограмма, зависимость мощности от частоты и мощности от времени

На рис. 1-13 изображен пример анализа частотной модуляции, а на рис. 1-14 — пример анализа зависимости мощности от времени для нестационарного процесса. Как и дополнительное окно просмотра, окно анализа, обведенное зеленой рамкой, может быть размещено в любой точке записи, отображаемой в окне обзора; положение этого окна отмечено зелеными линиями. Кроме того, предусмотрена гибкая настройка ширины окна анализа на размер, меньший или больший одного кадра.
Синхронный анализ в нескольких областях обеспечивает разнообразные возможности масштабирования и тщательного изучения различных частей зарегистрированного радиосигналас помощью различных средств анализа. Начальные сведения об этих измерениях приведены в главе 3.

Продолжение следует
