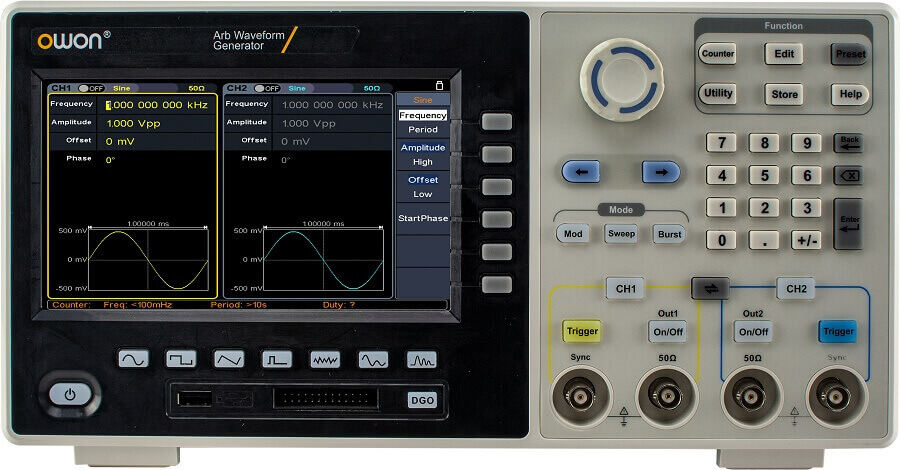

Новинки технологий. Генераторы произвольных форм сигналов от OWON

Модель

XDG2100

XDG2080

XGG2060

XDG2035

Каналы

2

Частота выхода

100MHz

80MHz

60MHz

35MHz

Скорость выборки

500MSa/s

Разрешение по вертикали

14 bits

Формы сигнала

Стандартные формы

синусоида, квадратные, импульс, пилообразные, шум, гармонические

Произвольные формы

Экспоненциальное нарастание/падение фронта импульса, sin(x)/x, пошаговая волна и другие,

Всего 150 встроенных форм сигнала, а также определённые пользователем произвольные формы

Частота (разрешение 1μHz)

Синусоида

1μHz-100MHz

1μHz-80MHz

1μHz-60MHz

1μHz-35MHz

Квадрат

1μHz ~ 30MHz

1μHz ~ 30MHz

1μHz ~ 30MHz

1μHz ~ 15MHz

Импульс

1μHz ~ 25MHz

1μHz ~ 25MHz

1μHz ~ 25MHz

1μHz ~ 15MHz

Пилообразный

1μHz ~ 3MHz

1μHz ~ 3MHz

1μHz ~ 3MHz

1μHz ~ 3MHz

Шум

60MHz (-3dB，typical)

60MHz (-3dB，typical)

60MHz (-3dB，typical)

30MHz (-3dB，typical)

Произвольная форма

1μHz ~15MHz

1μHz ~15MHz

1μHz ~15MHz

1μHz ~15MHz

Гармоника

1μHz ~50MHz

1μHz ~40MHz

1μHz ~30MHz

1μHz ~17.5MHz

Точность

±1ppm, 25°C±5°C

Спектральная чистота синусоидного сигнала

Гармоническое искажение, стандартное (0dB)

DC ~ 1MHz：<-65dBc

1MHz ~ 10MHz：<-60dBc

10MHz ~ 60MHz：<-55dBc

60MHz ~ 120MHz：<-50dBc

Общее гармоническое искажение

＜0.05 %, 10 Hz to 20 kHz, 1 Vpp

ложный (не-гармонический)

(стандартно (0dB)

≤10MHz：<-70dBc

>10MHz：<-70dBc + 6dB/ октавная полоса

Фазовый шум

(стандартно (0 dBm, 10 kHz отклонение)

typical（0dBm，10kHz offset）

1MHz：-110dBc/Hz

Квадрат

Время нарастания/падения

<8ns

Выброс

< 3%

Рабочий цикл

50.0%（фиксированный）

Джиттер (rms)

≤5MHz:<300ps + 2ppm;>5MHz 300ps

Импульс

Период

40ns ~ 1000000s

66.667ns~1000000s

Ширина импульса

≥12ns

≥18ns

Время нарастания/падения

≥8ns

Выброс

< 3%

Джиттер (rms)

≤5MHz:<300ps + 2ppm;>5MHz 300ps

Рабочий цикл

0.1%~99.9%

Пилообразные сигналы

Линейность

≤0.5% на пике выхода (стандартное, 1kHz, 1 Vpp, 50% симметричность)

Симметричность

0% ~ 100%

Произвольные сигналы

Длина формы сигнала

2 точек - 10M точек

Минимальное время нарастания/падения

<8ns

Джиттер (rms)（1MHz,1Vpp,50Ω）

≤5MHz:<300ps + 2ppm;

>5MHz 300ps

Амплитуда

При 50Ω нагрузки

1mVpp ~ 10Vpp（≤ 25MHz）；

1mVpp ~ 5Vpp （≤60MHz）；

1mVpp ~ 2.5Vpp（≤100MHz）；

Разрешение

0.1mVpp or 4digits，(amplitude＞1Vpp：1mVpp)

DC

Диапазон смещения
（AD+DC）

±5V(50Ω)、±10V(Высокое сопротивление)

DC разрешение смещения

0.1mV или 4 цифры

Сопротивление нагрузки

50Ω (стандартно)

DC точность смещения

±(1% of setting + 1 mVpp+ amplitude Vpp * 0.5%) （typical 1kHz sine, 0V offset）

Единицы

mVpp，Vpp，Vrms，mVrms，dBm

Модуляция

Тип

AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM

AM

Несущая форма сигнала

Синусоида, square, ramp, and arbitrary (except DC)

Источник

internal / external

Модулирующий сигнал

Синусоида, квадрат, пила, шум, произвольная

Глубина

0.0%~120.0%

Модулирующая частота

2 mHz ~1MHz

FM

Несущая форма сигнала

синусоида, квадрат, пила, произвольная (за исключением DC)

Источник

внутренний / внешний

Модулирующая форма сигнала

Синусоида, квадрат, пила, шум, произвольная

Модулирующая частота

2 mHz ~1MHz

PM

Несущая форма сигнала

синусоида, квадрат, пила произвольная (кроме DC)

Источник

внутренний / внешний

Модулирующая форма сигнала

синусоида, квадрат, пила, шум, произвольная

Сдвиг по фазе

0° - 180°

Модулирующая частота

2 mHz - 1MHz

ASK

Несущая форма сигнала

синусоида, квадрат, пила произвольная (кроме DC)

Источник

внутренний /внешний

Модулирующая форма сигнала

Квадрат с 50% рабочего цикла

Ключевая частота

2 mHz - 1MHz

FSK/3FSK/4FSK

Несущая форма сигнала

синусоида, квадрат, пила, произвольная (за исключением DC)

Источник

внутренний

Модулирующая форма сигнала

Квадрат с 50% рабочего цикла

Ключевая частота

2 mHz - 1MHz

PSK

Несущая форма сигнала

синусоида, квадрат, рампа, произвольная (за исключением DC)

Источник

внутренний /внешний

Модулирующая форма сигнала

Квадрат с 50% рабочего цикла

Ключевая частота

2 mHz - 1MHz

BPSK

Несущая форма сигнала

синусоида, квадрат, рампа, произвольная (за исключением DC)

Источник

внутренний

Модулирующая форма сигнала

Квадрат с 50% рабочего цикла

Ключевая частота

2 mHz - 1MHz

OSK

Несущая форма сигнала

синусоида, квадрат, рампа, произвольная (за исключением DC)

Источник

внутренний

Время колебаний

Квадрат с 50% рабочего цикла

Ключевая частота

2 mHz - 1MHz

Время операций

8ns - 249.75s

PWM

Несущая форма сигнала

импульс

Источник

внутренний / внешний

Модулирующая форма сигнала

синусоида, квадратные, импульс, пилообразные, шум, гармонические

Отклонение по ширине

0~99%

Модулирующая частота

2 mHz ~ 1MHz

Отклонение

0~min

Реакция импульсной последовательности

Несущая

синусоида, квадратная, импульс, пилообразные, шум, гармонические

Несущая частота

2mHz ~ BW/2

Тип

отсчёт (1 до 1000000 циклов), неограниченный, закрытый

Внутренний цикл

20 ns ～ 500 s

Закрытый источник

Внешний триггер

Характеристики развёртки

Несущая

синусоида, квадрат, рампа, произвольная (за исключением DC)

Minimum / maximum частота запуска

1μHz

Частота максимального значения и прерывания

sine: 100MHz

square: 30MHz

sine: 80MHz

square: 30MHz

sine: 60MHz

square: 30MHz

sine: 35MHz

square: 15MHz

рампа: 3MHz

произвольный сигнал:15MHz （Built-in）or 25MHz（определяемый пользователем）

Тип

Линейный, логарифмический, пошаговый

Направления

Вверх/вниз

Время сканирования

1 ms to 500 s ± 0.1%

Источник триггера

Внутренний, внешний, ручной

Счётчик частоты

Функция

частота， период, +ширина, -ширина, +duty, and -duty

Частотный диапазон

100mHz ~ 200MHz

Разрешение по частоте

7 цифр

Режим коммуникаций

AC, DC

Вход / Выход

Дисплей

7”800 x 480 pixels сенсорный ЖКИ

Входной режим

Счётчик частоты,

Вход внешней модуляции,

Вход внешнего триггера,

Выход внутренней синхронизации,

Вход/выход сигнала внешней опорной синхронизации

Communication Interface

USB Host, USB Device, LAN，COM

Размеры/вес

Размер

340mm x 177mm x 90mm

Вес

2.5kg
