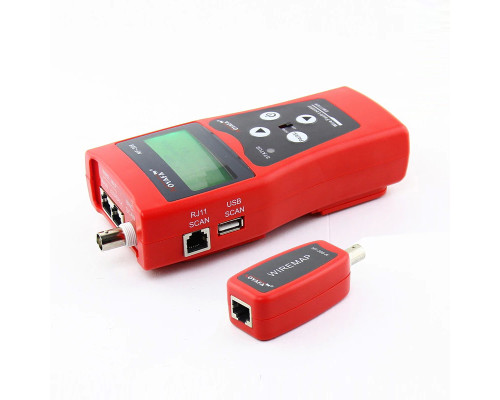

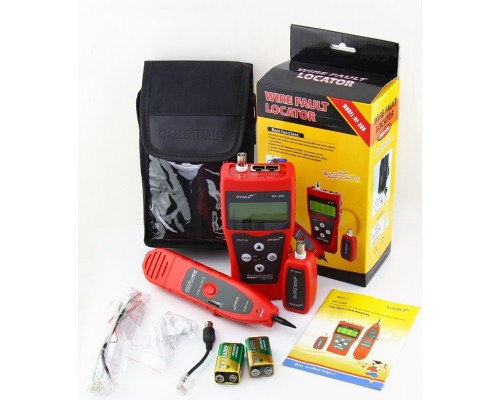

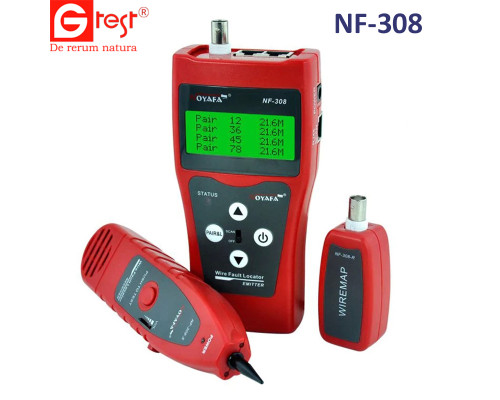

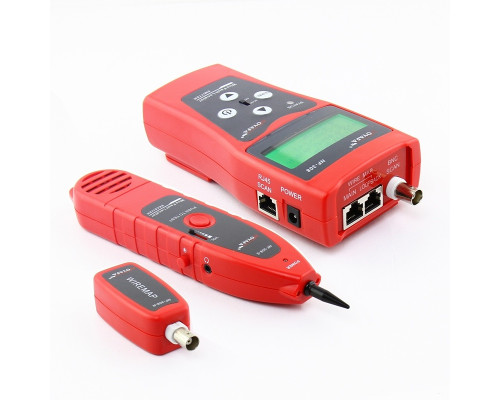

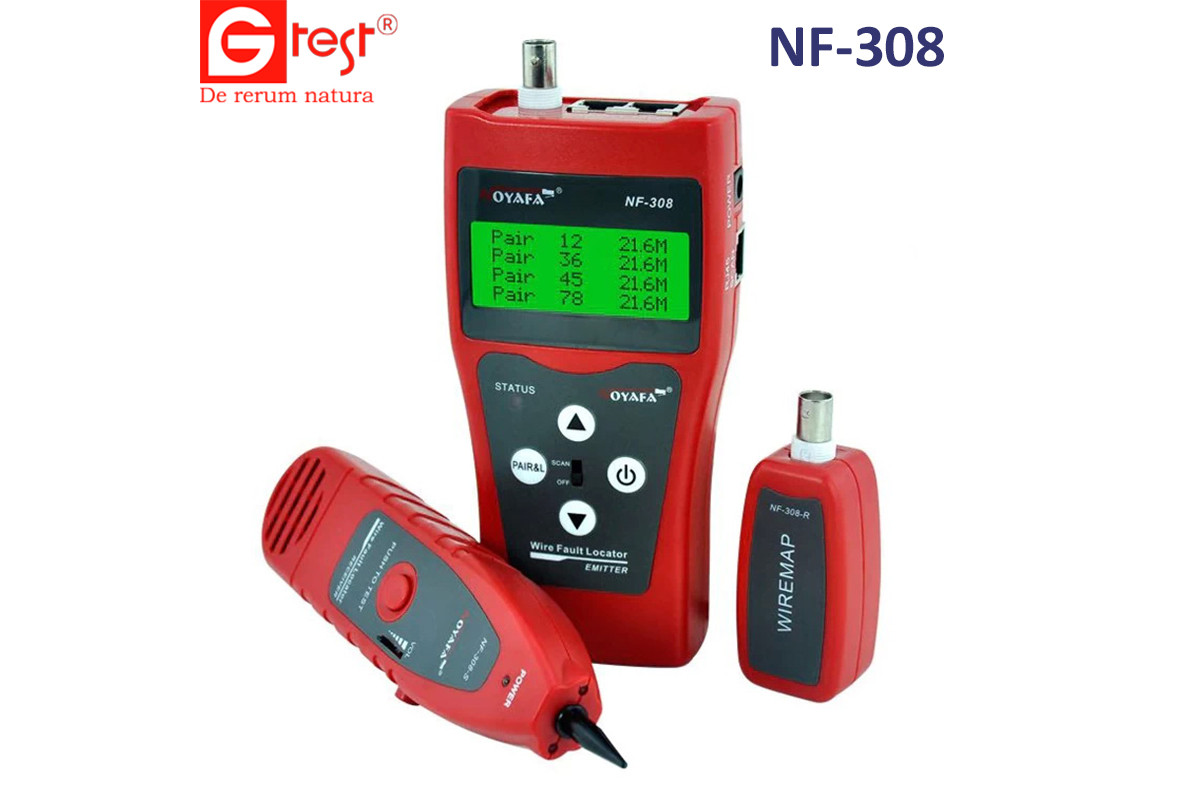

NF-308 Определитель мест неисправностей кабелей
ОСОБЕННОСТИ :
• Применяется с кабелями категории 5E, 6E, телефонными проводами, коаксиальными кабелями, USB и иными типами кабелей и проводов.
• Проверка неисправностей в кабельных сетях категории 5E, 6E, коаксиальных кабелях как то: открытая цепь, короткое замыкание, проволочная перемычка, реверсное соединение.
• Локализация мест неисправностей в проводке или соединениях.
• Измерения длины кабелей и определение расстояния до места неисправности.
• Автоматический режим отключения с задержкой по времени и функцией подсветки дисплея.
• Наличие схемы безопасности и надёжность работы.
• Проверка проводников RJ-45, BNC, RJ-11, USB.
Инструкция NF-308 Устройство контроля кабельных сетей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
|
NF-308 Спецификации передатчика |
|
|
Индикатор |
ЖКИ 53x25 mm, с подсветкой |
|
Тональная частота |
225 Hz |
|
Max. Расстояние передачи сигнала |
2 km |
|
Max. расстояние кабельной разводки |
300m |
|
Max. Рабочий ток |
Менее 70mA |
|
Тональный режим |
2 настраиваемых тона |
|
Совместимые коннекторы |
RJ11，RJ45, коаксиальный, USB |
|
Max. Напряжение сигнала |
15Vp-p |
|
Установка функций |
3 клавиши позиционирования & 1 переключатель питания |
|
Функциональные знаки на дисплее ЖКИ |
LCD display ( кабельная схема, тип тона, короткое замыкание , отсутствие адаптера, низкий заряд батарей ) |
|
Индикация кабельной схемы |
LCD (#1-#8) |
|
Индикация экранирования |
LCD ( #9) |
|
Защита по напряжению |
AC 60V/DC 42V |
|

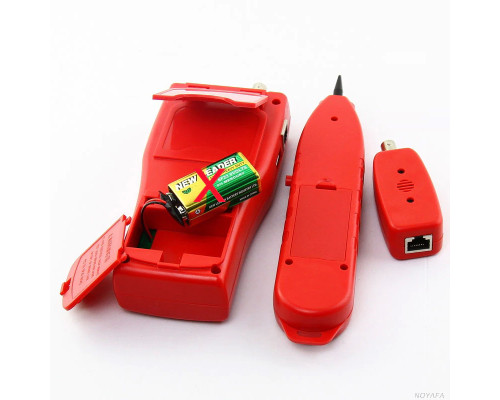

Тип батарей |
DC9.0V（NEDA 1604/6F22 DC9V x 1pcs） |
|
Размеры прибора( LxWxD) |
185x80x32mm |
|
NF-308 Спецификации приёмника |
|
|
Частота |
225kHz |
|
Максимальный рабочий ток |
Менее 70mA |
|
Наушники |
1 |
|
Освещение ЖКИ |
2 |
|
Тип батарей |
DC9.0V（NEDA 1604/6F22 DC9V) x1pc |
|
Размеры (LxWxD) |
218x46x29 mm |
|
NF-308 Спецификации дистанционного устройства |
|
|
Совместимые коннекторы |
RJ11，RJ45, коаксиальный, USB |
|
Размеры (LxWxD) |
107x30x24mm |
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
