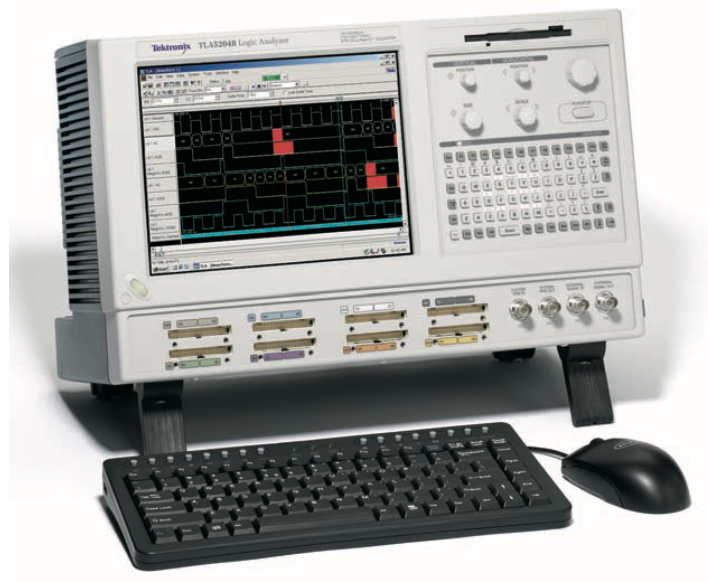

ЛОГИЧЕСКИЕ АНАЛИЗАТОРЫ СЕРИИ TLA5000B - TLA5201B, TLA5202B, TLA5203B, TLA5204B (ЧАСТЬ 1)

Логические анализаторы серии TLA5000B сочетают возможность отладки цифровых устройств с удобством использования и доступностью по цене

Недорогие логические анализаторы серии TLA5000В осуществляют высокоскоростной сбор данных, с высоким временным разрешением, продолжительную запись и расширенную систему запуска доступными любому конструктору цифровых систем, которому необходимо идентифицировать ошибка инициализации, проанализировать системные сбои и причины неустойчивой работы. Логические анализаторы серии TLA5000В идеально подходят для анализа однопроцессорных устройств и шинных интерфейсов; их могут применять как новички, так и опытные исследователи. Интуитивно-понятный пользовательский интерфейс, знакомый рабочий стол Windows и функции анализа и сетевой работы OpenChoice позволяют легко подключать логические анализаторы серии TLA5000В через сеть к другим приборам.

Временное разрешение 500 пс и длина записи 128 МБ с одновременным временным разрешением 125 пс, обеспечиваемым технологией MagniVu" , при каждом сборе данных означают, что можно надежно измерять временные соотношения значительно более быстрых цифровых сигналов. С помощью технологии высокого временного разрешения MagniVu быстро выполняется поиск серьезных неполадок, таких как ошибки цифровой логики, глитчи, нарушения времени установления, удержания и перекрестные помехи. Для проверки характеристик времени установления и удержания цифровых устройств используется запуск по нарушениям времени установления и удержания. В большинстве разрабатываемых в настоящее время систем возможны искажения как цифровых, так и аналоговых сигналов. С помощью синхронизированного по времени отображения аналоговых и цифровых сигналов Mew " можно прямо на экране логического анализатора наблюдать, как аномалии аналогового сигнала влияют на цифровые сигналы.

Возможности и преимущества

• Сбор данных в длинную память до 32 Мб с временным разрешением 500 пс (2 ГГц) для захвата нерегулярно возникающих событий.
• Технология MagniVu" позволяет осуществлять одновременный сбор данных и регистрацию состояний данных с временным разрешением 125 пс для быстрого поиска трудно уловимых сбоев в системе без под- ключения дополнительных приборов.
• Захват и отображение глитчей с указанием канала и нарушений времени установления и удержания для выявления и отображения трудноуловимых сбоев в системе.
• Сбор данных о состоянии с тактовой частотой до 235 МГц позволяет выполнять анализ высокоскоростных синхронных цифровых схем.
• С помощью синхронизированного по времени аналого-цифрового отображения сигналов iView " можно четко пронаблюдать влияние аномалий аналогового сигнала на цифровые сигналы.
• Автоматические измерения позволяют быстрее осуществлять установку параметров и анализ для решения таких распространенных задач в категории Drug-and-Drop (выбор и применение), как: измерения времен- ных характеристик, подсчитывание, определение минимальных/макси- мальных значений и джиттер.

Области применения

1. Отладка, проектирование и верификация цифровых устройств
2. Мониторинг и измерения характеристик цифровых устройств
3. Интеграция встроенного ПО и устройства, отладка и вертификация
4. Отладка однопроцессорных устройств и шинных интерфейсов
5. Широкий выбор поддержек для работы с FPGA

Характеристики

Общие характеристики

Количество каналов - (Все каналы, включая каналы синхронизации.)

TCA 5201 В: 34 канала (2 канала синхронизации).

TLA5202B: 68 каналов (4 канала синхронизации).

TLA5203B: 102 канала (4 канала синхронизации, 2 канала описателей синҳроимпульсов).

TLA5204B: 136 каналов (4 канала синхронизации, 4 канала описателей синхроимпульсов).

Метка времени - 51 разряд, с разрешением 125 пс (продолжительность 3,25 дня).

Режимы синхронизации и сбора данных - Внутренний, внутренний 2Х, внутренний 4Х, внешний, внешний 2Х, синхронный источник. 125 пс (8 ГГц), технология MagniVu", высокоскоростная синхронизация доступна одновременно во всех режимах.

Характеристики входного сигнала (с пробником P64xx)

Емкостная нагрузка - <0,7 пФ - типичное значение для каналов данных и синхронизации (P6419). 1,4 пФ - типичное значение для каналов данных; 2 пФ - типичное значение для каналов синхронизации (P6418). 2 пФ - типичное значение для каналов данных и синхронизации (P6417, P6434).

Диапазон выбора порогового напряжения - От -2,0 до +4,5 В с шагом 5 мВ. Предварительные настройки порога включают TTL (1,5 B), CMOS (1,65 B), ECL (-1,3 B), PECL (3,7 B), LVPECL (2,0 B), LVCMOS 1,5 B (0,75 B), LVCMOS 1,8 B (0,9 B), LVCMOS 2,5 B (1,25 B), LVCMOS 3,3 B (1,65 B), LVDS (0 В) и настройки, задаваемые пользователем.

Разбиение каналов при выборе порогового напряжения - Отдельный выбор для каждого канала синхронизации или канала описателя синхроимпульсов и один на группу из 16 каналов данных.

Погрешность порога (включая пробник) - ±(100 мВ).

Диапазон входных напряжений - При эксплуатации: от -2,5 В до 5,0 В. Неразрушающее: ±15 В.

Минимальный размах входного сигнала - ±250 мВ (P6417, P6418, P6419). ±300 мВ (P6434).

Минимальная скорость нарастания входного сигнала - Обычно 200 мВ/нс.

Характеристики режима сбора данных о состоянии

Максимальная частота синхронизации состояния - 235 МГц.

Максимальная частота сбора данных о состоянии - 470 Мб/с.

Длина записи о состоянии с временными метками (половина/полный каналы) -  4/2 Мб, 16/8 Мб, 64/32 Мб.

Диапазон выбора времени установления и удержания - Диапазон 16 нс, который может смещаться по направлению к области установления на 0 нс [+8, -8] нс, 4 нс [+12, -4] нс или 8 нс [+16, 0] нс. Окно времени установления и удержания - Все каналы: обычно 1,5 нс.

Минимальная длительность импульса синхронизации - 1,5 нс (P6434). 1,25 нс (P6417, P6418, P6419).

Выбор канала демультиплексора - Каналы можно демультиплексировать в другие каналы через интерфейс пользователя с разбиением по 8 каналов.

Характеристики выборки по времени

Временное разрешение MagniVu - 125 пс (8 ГГц).

Настраиваемая частота запоминания - 250 пс, 500 пс, 1 пс и 2 пс.

Длина временной записи MagniVu - 16 КБ на канал, с настраиваемым положением запуска.

Временное разрешение (четверть/половина/полный каналы) –

Длина временной записи (четверть/половина/полный каналы с метками времени и с промежуточным сохранением (или без сохранения) - 8/4/2 Мб, 32/16/8 Мб,128/64/32 Мб на канал.

Длина временной записи с включенным сохранением глитчей - половина длины основной записи по умолчанию. Рассогласование каналов - 1 нс (обычно 900 пс).

Минимальная длительность распознаваемого импульса/выброса (один канал) - 1 нс (P6417, P6418, P6419) 1,25 нс (P6434). Минимальное время обнаружения нарушения установления/удержания - 250 пс. Минимальное распознаваемое мультиканальное событие запуска - Период выборки + рассогласование каналов.

Параметры запуска

Количество независимых состояний запуска - 16.

Максимальное количество операторов If/Then для одного состояния - 16.

Максимальное количество событий на оператор If/Then - 8.

Максимальное количество действий на оператор If/Then - 8.

Максимальное количество запускаемых событий -18 (2 счетчика/таймера плюс любые другие 16 ресурсов).

Количество распознавателей слов - 16.

Количество распознавателей переходов - 16. Количество распознавателей диапазонов - 4. Количество счетчиков/таймеров - 2. Виды событий запуска - Слово, группа, канал, переход, диапазон, любое событие, значение счетчика, значение таймера, сигнал, глитч, нарушение времени установления/удержания, мгновенный снимок.

Виды действий при запуске - Основной запуск, запуск режима MagnīVu, сохранение, несохранение, начало сохранения, прекращение сохранения, увеличение значения счетчика, уменьшение значения счетчика, сброс счетчика, запуск таймера, остановка таймера, сброс таймера, мгновенный снимок текущей выборки, переходное состояние, сигнал установки/сброса, невыполнение никаких действий.

Частота последовательности импульсов запуска - от 0 до 500 МГц (2 нс).

Диапазон значений счетчика/таймера - 51 разрядов каждый (>50 дней при 2 нс).

Частота счетчика - от 0 до 500 МГц (2 нс).

Частота синхронизации таймера - от 0 до 500 МГц (2 нс).

Задержка счетчика/таймера - 2 нс.

Распознаватели диапазонов - Двойное ограничение (может иметь ширину любой группы, должен группироваться согласно указанному порядку важности).

Распознаватели нарушения времени установления и удержания Диапазон времени установления - От 8 нс (до начала синхронизации) до 7,5 нс (после окончания синхронизации) с шагом по 125 пс.

Распознаватель нарушения времени установления и удержания Диапазон времени установления - От 7,5 нс (до начала синхронизации) до 8 нс (после окончания синхронизации) с шагом по 125 пс. Положение точки запуска - любая выборка данных.

Положение точки запуска режима MagniVu

Положение MagniVu можно установить в диапазоне от 0 до 60% с центром около точки запуска MagniVu.

Управление запоминанием (классификация данных) - Общее (условное), по состоянию (запуск/прекращение), блокировка, по действию или переходу при запуске. Доступен выбор принудительного заполнения.

Возможности технологии iView (Integrated View)

Возможности технологии iView позволяют интегрировать и автоматически осуществлять временную корреляцию данных логического анализатора и осциллографа для того, чтобы Вы могли переносить аналоговое отображение сигнала из осциллографа на дисплей логического анализатора с помощью одного нажатия мыши. Скоррелированное по времени отображение аналоговых и цифровых сигналов на одном дисплее позволяет точно указать источник гличей (коротких импульсов) и других проблем мгновенно.

Количество осциллографов TDS, которые можно одновременно подсоединить к системе TLA - 1.

Поддерживаемые внешние осциллографы -Для получения полного списка поддерживаемых осциллографов TDS посетите веб-страницу http://www.tektronix.com/iview.

Подсоединения TLA - USB, Trigger In, Trigger Out, Clock Out. Подсоединения TDS - GPIB, Trigger In, Trigger Out, Clock In (когда доступно). Настройка - Мастер iView внешнего осциллографа автоматизирует процесс настройки. Корреляция данных - После завершения сбора данных осциллографа TDS данные автоматически пересылаются в TLA и отображаются синхронно с данными TLA. Компенсация - Компенсация и синхронизация данных от TDS и TLA осуществляется автоматически, если используется кабель Miew внешнего осциллографа. Длина кабеля iView для внешнего осциллографа - 2 м.

Характеристики ПК

Операционная система - Microsoft Windows XP Professional с пакетом Multi-Lingual User Interface (MUI).

Процессор - Intel Celeron 2,0 ГГц.

Набор микросхем - Intel 865G.

Модуль памяти DRAM - 512 МБ SDRAM.

Звуковая плата - 16-разрядные порты ввода- вывода и микрофонный вход.

Жесткий диск - > 80 ГБ.

Оптический диск - внутренний дисковод 24/10/24 CD-RW.

Дисковод гибких дисков - встроенный, для дисков 3,5", 1,44 МБ.

Элементы управления

Дисплей на передней панели - Размер по диагонали: 10,4" (26,4 см). Тип: ЖК-дисплей с активной цветной TFT- матрицей и подсветкой экрана. Разрешение: 1024х768. Цвета: 256 тысяч.

Возможность одновременного отображения - Дисплей на передней панели и дополнительный дисплей могут работать одновременно, используя одинаковое разрешение. Дополнительный внешний дисплей может работать одновременно, используя свое собственное разрешение. Элементы управления передней панели - Специальные функциональные регуляторы для управления прибором и мини-клавиатура с раскладкой QWERTY.

Внешние интерфейсы для периферийного оборудования

Тип порта для внешнего дисплея - Два гнездовых разъема DB15 SVGA.

Разрешение внешнего дисплея - До 1600х1200 с прогрессивной разверткой при 16,8 миллионов цветов.

Тип порта для ЛВС - разъем 10/100Base-T, RJ-45.

Тип порта для внешней клавиатуры - разъем PS2 mini-DIN.

Тип порта для внешней мыши - разъем PS2 mini-DIN.

Тип порта параллельного интерфейса - гнездовой разъем DB25.

Режимы параллельного интерфейса - Режим Centronics, EPP (внешний параллельный порт), ECP (высокоскоростной режим Microsoft).

Тип порта последовательного интерфейса - штырьковый разъем DB9.

Тип порта для аудиовыхода - стереофонический миниразъем.

Тип порта для микрофонного входа - миниразъем.

Порт USB - четыре разъема USB 2.0.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
