КАТАЛОГ ОБОРУДОВАНИЯ 2008: РЕШЕНИЯ В ОБЛАСТИ КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ. ЧАСТЬ 6

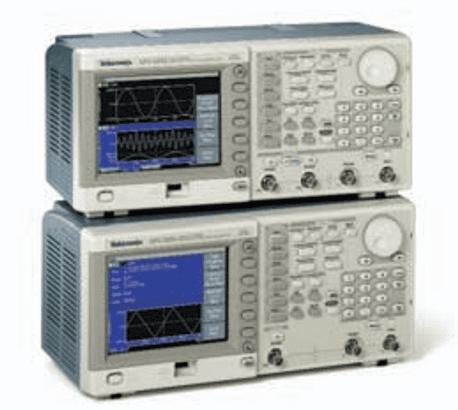

Генераторы сигналов произвольной формы и стандартных функций серии AFG3000

Возможности и преимущества

Сигналы синусоидальной формы с частотой от 25 до 240 МГц
Импульсные сигналы с переменной длительностью фронта и частотой от 12,5 до 120 /Hц
Сигналы произвольной формы 14 бит, от 250 Гвыб./с до Гвыб./с
1 или 2 канала для сигналов с высокой степенью синхронизации или полностью независимых
Большой дисплей (142 мм) позволяет уверенно определять параметры и форму сигнала
Многоязычный интуитивно понятный интерфейс экономит время настройки
АМ, ЧМ, ФМ, ЧМн, ШИМ
Развертка и пачка импульсов
Малая толщина (167 мм) высвобождает ценное место на рабочем столе
Хост-порт USB на передней панели для сохранения сигналов на запоминающем устройстве
Подключение к USB, GPIB и ЛВС

Области применения

Разработка электронных приборов
Имитация датчиков
Функциональное тестирование
Обучение и тренинг

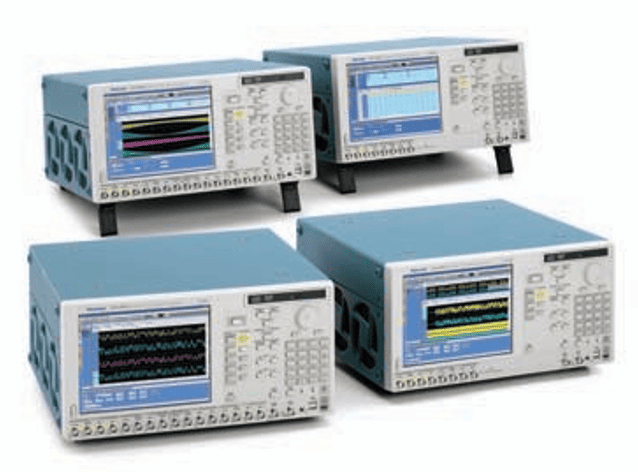

Генераторы сигналов произвольной формы AWG5000

Возможности и преимущества

Модели с частотой выборки 1,2 Гвыб./с (20 Гвыб./с) и 600 Гвыб./с
2 или 4 произвольные формы сигнала
14-битное вертикальное разрешение
Два режима выхода – дифференциальный и однополярный
До 28 регулируемых цифровых выходов
4 или 8 выходов маркеров переменного уровня
Длина записи до 32 млн точек позволяет выводить потоки данных в течение длительного времени
Управление сдвигом длительности фронта с разрешением до 800 пс
Функция определения последовательности в реальном масштабе времени позволяет создавать бесконечные циклы осциллограмм, переходы и условные ветвления
Интуитивно понятный интерфейс пользователя на основе Windows XP
Интегрированный ПK поддерживает сетевую интеграцию и позволяет использовать встроенный привод DVD-дисков, съемный жесткий диск, ЛВС и порты USB

Области применения

RFXpress (RFX100) для синтеза сигналов ПЧ и РЧ основного диапазона с цифровой модуляцией
SerialXpress® (SDX100) – простое создание точного высокоскоростного сигнала передачи последовательных данных, необходимого для тщательного и воспроизводимого тестирования приемника
Цифровые РЧ-сигналы, тестирование цифровых сигналов, тестирование устройства формирования изображений, калибровка сигнала IQ, MIMO 802.11n, WiMax 802.16, радиолокационные станции

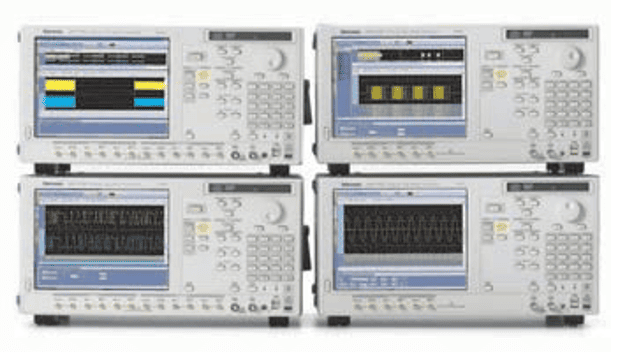

Генератор сигналов произвольной формы AWG7000

Возможности и преимущества

Модели с частотой выборки 10 Гвыб./с (20 Гвыб./с) и 5 Гвыб./с
1 или 2 выхода для сигналов произвольной формы
Доступно вертикальное разрешение до 10-битного: 10-битные (без вывода маркировочных сигналов) или 8-битные (с двумя выходами маркировочных сигналов)
Длина записи до 64 миллионов (точнее 64 800 000) точек обеспечивает потоки данных в течение длительного времени
Функция определения последовательности в реальном масштабе времени позволяет создавать бесконечные циклы осциллограмм, переходы и условные ветвления
Интегрированный ПK поддерживает сетевую интеграцию и позволяет использовать встроенный привод DVD-дисков, съемный жесткий диск, ЛВ* и порты USB
Генерация реалистичного сигнала, как чистого, так и искаженного
Дублирование и воспроизведение сигналов, зарегистрированных с помощью осциллографа серии DSO
Импорт векторов осциллограмм из средств независимых производителей, таких как Excel, и других программных приложений для анализа

Области применения

RFXpress (RFX100) для синтеза сигналов ПЧ и РЧ основного диапазона с цифровой модуляцией
SerialXpress® (SDX100) – простое создание точного высокоскоростного сигнала передачи последова- тельных данных, необходимого для тщательного и воспроизводимого тестирования приемника
Тестирование последовательных данных
Считывание с диска и запись на диск (магнитный или оптический)
Телекоммуникации
Беспроводная связь
Радиолокационные системы
UWB-WiMedia (беспроводная связь через порт USB)

После недавнего приобретения компании Tektronix корпорацией Danaher, компании Fluke и Tektronix теперь являются компаниями-партнерами подразделения испытательного и измерительного оборудования корпорации Danaher.

Оборудование для тестирования электронных приборов компании Fluke было включено в каталог продукции компании Tektronix в 2008 г., чтобы отразить тот вклад, который полный комплект этих мощных переносных приборов вносит в инвестиционный портфель компании Tektronix Instrument, предлагающей вам широкий выбор тестового оборудования.

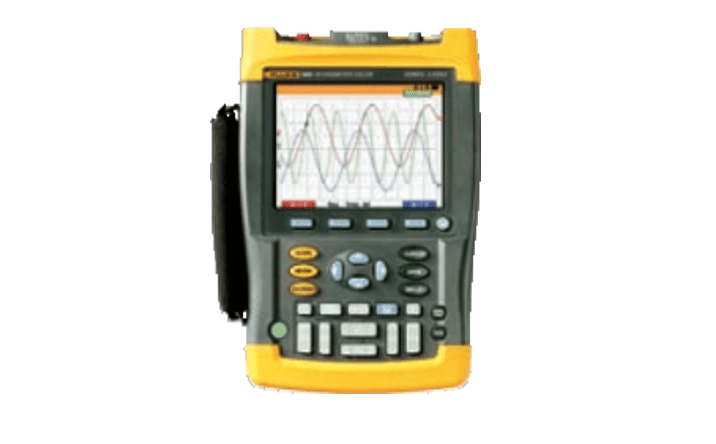

Инструменты для тестирования Fluke ScopeMeter®

Два входа – полоса пропускания 200, 100 или 60 МГц
Частота выборки в реальном времени до 2,5 Гвыб./с на каждом входе
Цветной дисплей или черно-белый дисплей
Connect-and-View™ – автоматический запуск и полный диапазон ручных режимов запуска
Безбумажный диаграммный регистратор TrendPlot™ для анализа трендов
Анализ спектра частот, используя БПФ (190C)
Цифровое послесвечение для выполнения анализа осциллограмм
Автоматический захват и воспроизведение 100 экранов
Режим ScopeRecord™, в котором используется до 27 500 точек на каждом входе
Независимые плавающие изолированные входы до 1000 В
Имеются сертификаты безопасности 1000 В CAT II и 600 В CAT III
Перезаряжаемая в течение четырех часов Ni-MH аккумуляторная батарея
