КАТАЛОГ ОБОРУДОВАНИЯ 2008: РЕШЕНИЯ В ОБЛАСТИ КОНТРОЛЬНО- ИЗМЕРИТЕЛЬНОЙ АППАРАТУРЫ. ЧАСТЬ 5

Дифференциальные пробники

Возможности и преимущества

• Новая технология захвата сигнала TriMode™ обеспечивает дифференциальные измерения в одной точке или в стандартном режиме с использованием лишь одного пробника (серия P7500)
• Отличная точность сигнала, высокая пропускная способность (>20 ГГц), великолепный отклик на скачок, низкая нагрузка и высокий коэффициент ослабления синфазного сигнала
• Гибкие возможности по осуществлению дифференциальных измерений и измерений в одной точке
• Система сменных щупов пробника Tip-Clip™, которая позволяет оснастить пробник оптимальным щупом для вашей области применения (серия P7300)

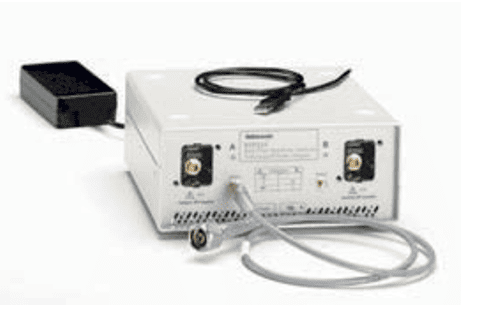

• Дифференциальный ручной пробник TDR для высокоточных измерений импеданса в дифференциальных линиях передачи (P80318)

Области применения

• Отладка, проверка и тестирование на соответствие высокоскоростных устройств последовательной обработки данных
• Линии связи
• Определение параметров и проверка полупроводниковых приборов
• Тестирование печатной платы с контролируемым импедансом (TDR)

Пассивные пробники

Возможности и преимущества

• От 0 до 500 МГц
• Широкий спектр способов использования, отвечающих потребностям в различных областях
• Легкие эргономичные устройства, соответствующие вашим потребностям
• Широкий выбор щупов для удобного доступа к схеме
• Модульная структура, снижающая затраты на эксплуатацию (P613X)
• Kомпактные аксессуары, совместимые с существующими адаптерами

Области применения

• Универсальные измерения смешанных сигналов высокой, средней и низкой частоты
• Проектирование цифровых устройств
• Определение параметров систем питания
• Проектирование систем питания
• Системы ИБП, преобразователи питания
• Электронный дроссель стартера
• Смешанный сигнал
• Обслуживание, производство

Токовые пробники

Возможности и преимущества

• Удобные и точные пробники для измерения постоянного и переменного тока
• От 0 до 2 ГГц
• Измерения амплитуды от 1 мА до 20 000 А
• Разъемный или твердотельный сердечник

Области применения

• Kоммутация электропитания
• Электроприводы
• Дисковод
• Электронные дроссели стартера
• Инвертеры
• Определение параметров кремния
• Разработка высокочастотных аналоговых устройств

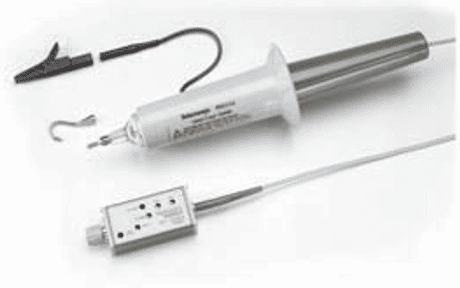

Высоковольтные пробники

Возможности и преимущества

• Измерения напряжения в широком диапазоне – до 40 кВ пиковое (импульс 100 мс)
• Возможности для высоковольтных измерений
• С одним щупом – с заземленным корпусом
• Дифференциальный – с заземленным и незаземленным корпусом
• Полоса пропускания – от 0 до 1 ГГц

Области применения

• Источники питания
• Электроприводы
• Электронный дроссель стартера
• Преобразователи постоянного напряжения в постоянное
• Проектирование и оценка систем питания
• Управление в режиме коммутации
• Системы ИБП

Другие аксессуары

• Пробники с низкой емкостью и низкой нагрузкой для сверхвысоких частот
• Оптико-электронные преобразователи для анализа оптических сигналов
• Адаптеры пробников TekConnect для анализаторов спектра Tektronix и осциллографов Tektronix серии DSA8200, работающих в реальном масштабе времени
• Аттенюаторы, заглушки и адаптеры для широкого спектра применений и принадлежностей
• Шарнирные опоры для направления и позиционирования стандартных ручных пробников
• Kачественные запасные части для пробников

Области применения

• Определение параметров быстродействующих устройств
• Тестирование импеданса печатной платы (P6150)
• Общее устранение неисправностей в радиочастотных схемах (RTPA2A)
• Исследования, проектирование, обслуживание и производство малогабаритных устройств

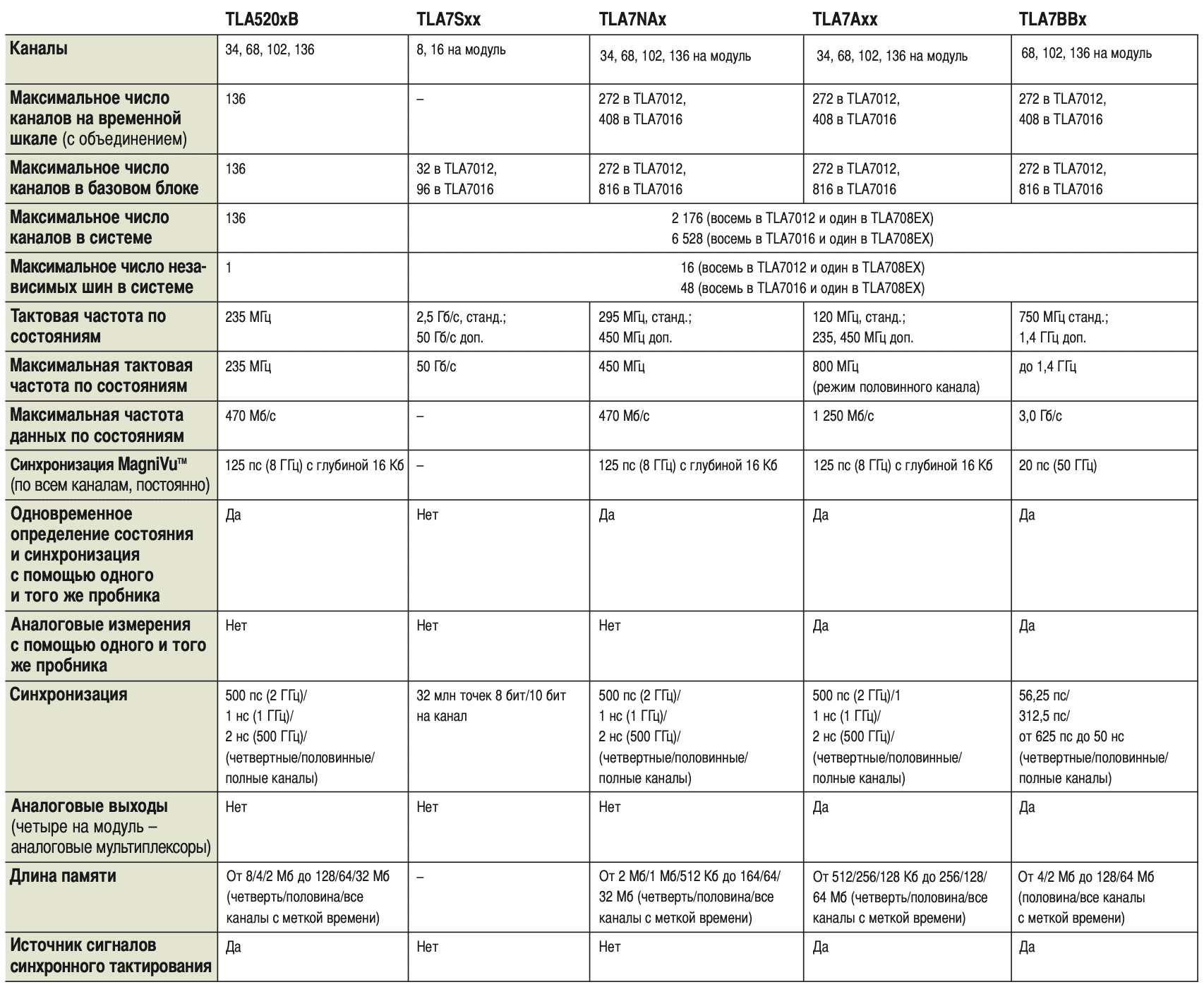

Выбор логического анализатора

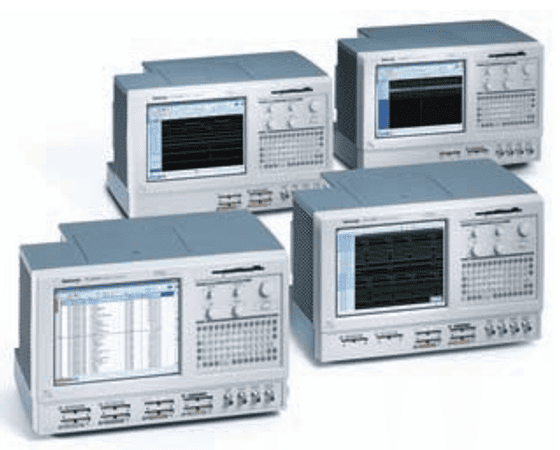

Логические анализаторы серии TLA5000B

Возможности и преимущества

• Сбор данных с интервалом 500 пс (2 ГГЦ) / при длине записи 32 МБ позволяет регистрировать прерывистые события в большом временном интервале
• Режим MagniVu™ с разрешением 125 пс обеспечивает синхронное построение временных диаграмм или выборку по состояниям и позволяет выполнить быстрый поиск трудноуловимых сбоев с синхронизацией, без подключения двух пробников
• С помощью синхронизации по выбросам и нарушениям синхронизации относительно тактовых импульсов и отображения таких событий удается обнаружить трудноуловимые проблемы с оборудованием
• Синхронный сбор данных с частотой 235 МГц позволяет анализировать высокоскоростные синхронные цифровые схемы
• С помощью синхронизированного по времени аналого-цифрового представления сигналов iView™ можно четко пронаблюдать влияние аномалий аналогового сигнала на цифровые сигналы
• Наличие конфигураций с 34/68/102/136 дает возможность выбрать решение под любой бюджет
• Встроенные средства интеграции, отладки и проверки программного обеспечения
• Широкий спектр поддерживаемых матричных БИС (FPGA)

Области применения

• Проверка и отладка цифровых устройств
• Kонтроль и измерение параметров работы цифровых устройств
• Отладка отдельных микропроцессоров или шин

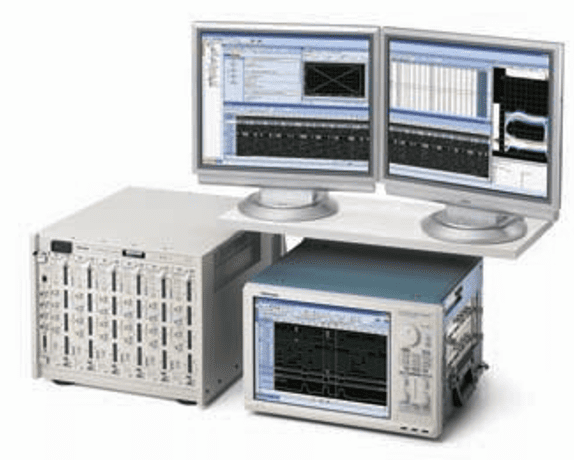

Логические анализаторы серии TLA7000

Возможности и преимущества

• Модульная структура процессорных блоков обеспечивает гибкость и расширяемость
• Поддержка до 6 528 каналов логического анализатора, 48 независимых шин
• Функция iView™ обеспечивает сбор данных в аналоговом режиме на автономном цифровом осциллографе Tektronix TDS с полосой до 20 ГГц, частотой дискретизации до 50 Гвыб./с и объемом записи до 64 /б
• Просмотр данных в виде осциллограмм, листингов, исходного кода, гистограмм (анализ параметров работы) для выполнения междоменного анализа
• Удаленное управление анализатором и его контроль по сети с использованием размещенного режима или с помощью реализованного в Windows XP удаленного рабочего стола
• Удаленное управление с помощью Microsoft.NET и технологии COM/DCOM поддерживает расширенный анализ данных

Области применения

• Отладка и проверка оборудования
• Отладка и проверка процессоров и шин
• Интеграция, отладка и проверка микропрограммного обеспечения
• Отладка и проверка по технологии PCI-Express Gen 2

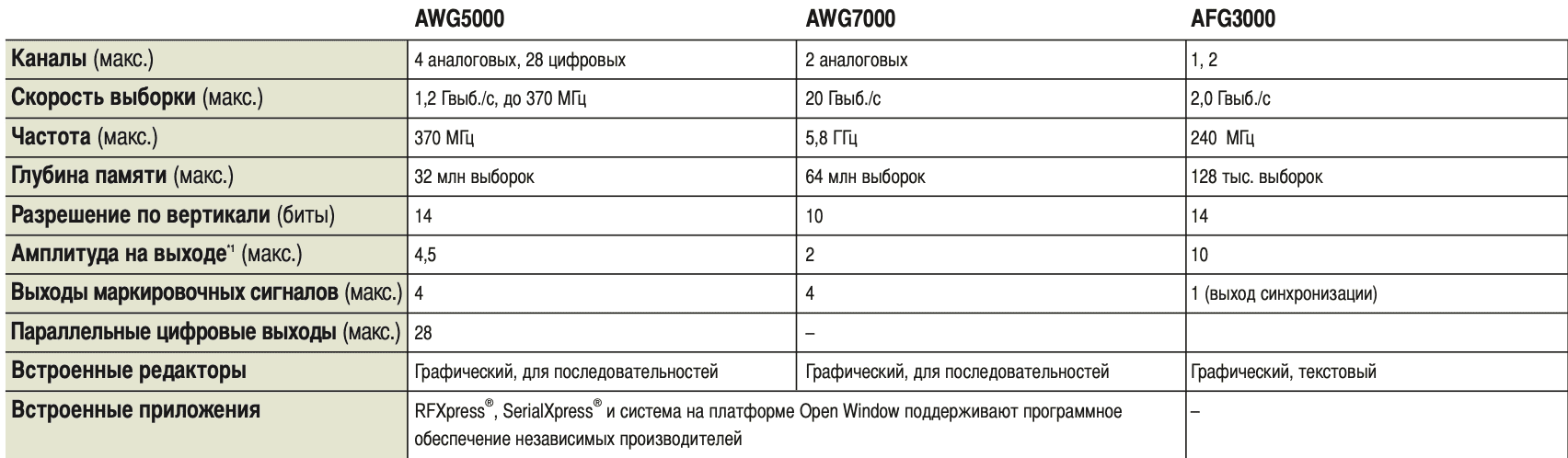

Генераторы смешанных и аналоговых сигналов

Источники цифровых сигналов

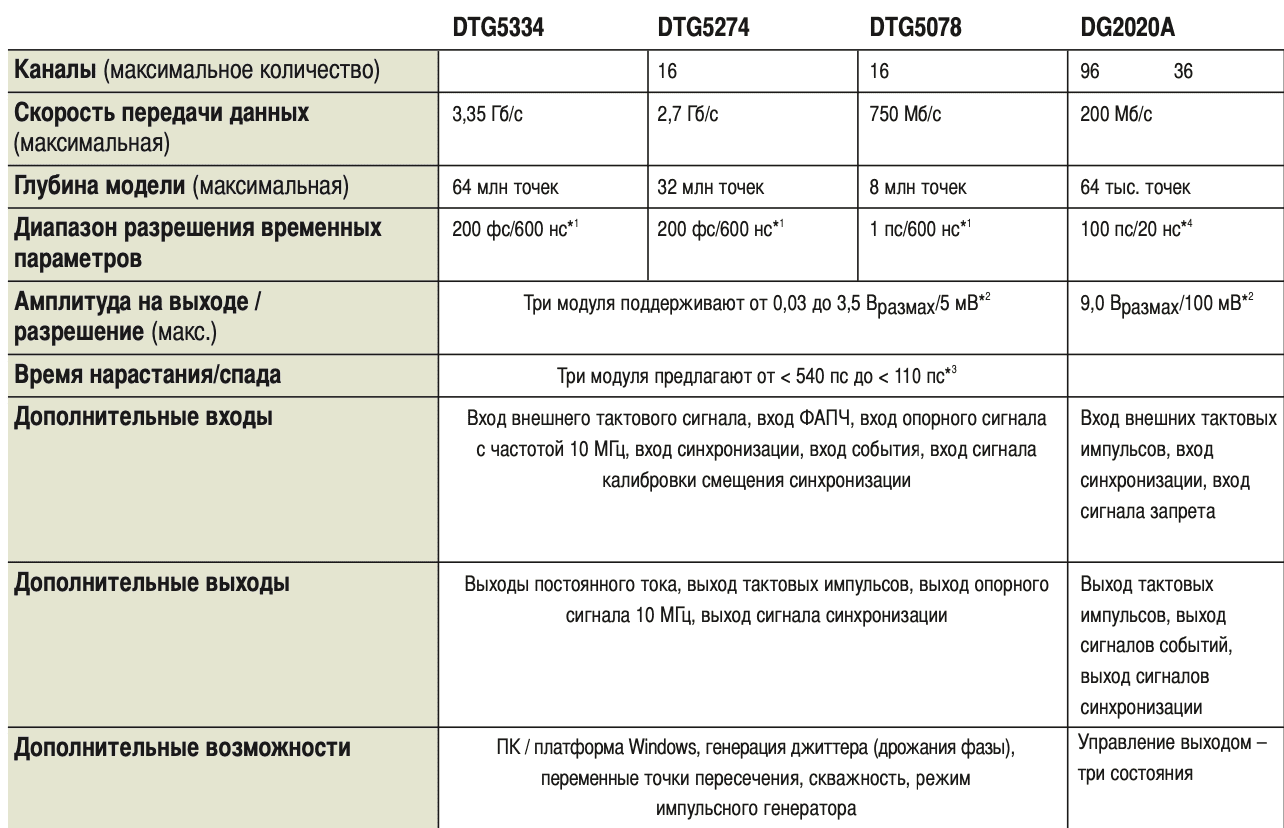

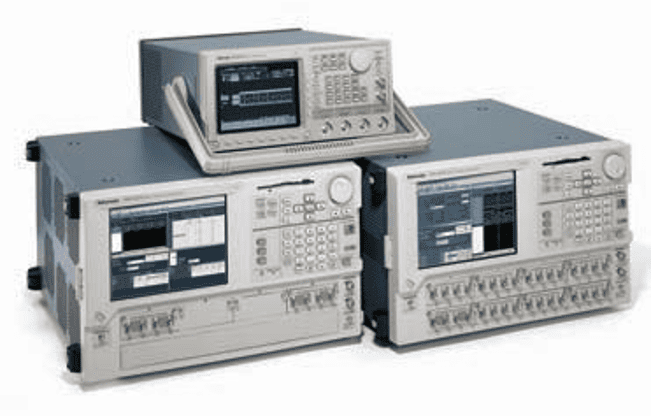

Источники цифровых сигналов серии DTG5000/DG2000

Возможности и преимущества

• Скорость передачи данных до 3,35 Гб/с
• От 1 до 98 каналов данных (конфигурация – основной/подчиненный)
• Лучшие характеристики по диапазону задержки и разрешениям
• Гибкая платформа, сочетающая возможности генератора данных, генератора импульсов и источника постоянного тока
• Модульная архитектура, способствующая защите вложений пользователей и позволяющая расширять возможности прибора по мере роста потребностей
• Глубина сложных моделей данных до 64 Мб на канал

Области применения

• Проверка функционирования и определение параметров полупроводниковых устройств
• Проверка соответствия требованиям и возможности совместной работы с новыми стандартами (PCI- Express, Serial ATA/2, InfiniBand, XAUI, HDMI/DVI)
• Разработка магнитных и оптических устройств хранения данных
• Разработка устройств преобразования данных
• Разработка устройств с датчиками изображения
• Проверка передачи джиттера (дрожания фазы) и допуска на джиттер

 ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
