КАК ИСПОЛЬЗОВАТЬ МУЛЬТИМЕТР ДЛЯ ИЗМЕРЕНИЯ ТОКА

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

В этой статье мы рассмотрим и обсудим, как измерять ток с помощью мультиметра, используя стандартный метод измерения тока в линии.

Использование мультиметра для измерения тока может быть не самой часто используемой функцией, но она может быть очень важной. Ток — это то, что предупреждает вас о том, что в цепи происходит что-то динамическое, электричество движется. Это измерение может дать вам важную информацию о цепи, но также сопровождается некоторыми предупреждениями. Это может быть опасно, если измеритель используется неправильно.

 Примеры постоянного тока

Измерения напряжения являются наиболее распространенной функцией мультиметра по понятной причине. Напряжение — это потенциал для потребления энергии в цепи. Однако наличие потенциала не означает, что энергия используется правильно или используется вообще. Другое электрическое свойство, ток, присутствует только тогда, когда электричество находится в движении. Понимание тока может дать понимание того, что напряжение само по себе часто не может показать.

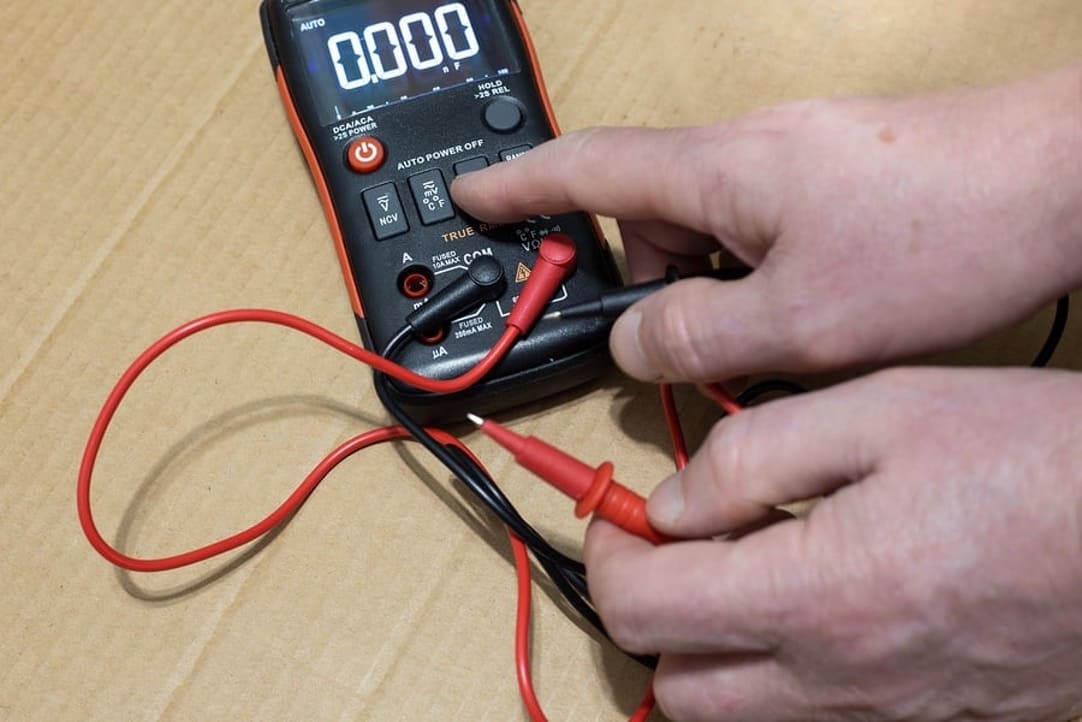

Рисунок 1 – Мультиметр — электронный измерительный прибор для измерения силы тока, напряжения, сопротивления электричеству, температуры, для проверки и ремонта электронного оборудования.

В качестве примера того, где ток может быть полезным свойством, представьте себе проверку неисправной катушки реле на 24 В в цепи. Если реле вышло из строя, есть большая вероятность, что катушка разомкнута или имеет бесконечное сопротивление. Один вольтметр покажет 24 В на катушке, но это напряжение также будет существовать, даже если катушка находится в идеальном рабочем состоянии. Быстрое измерение тока покажет 0 А в неисправном реле, но правильный ток в рабочем устройстве, возможно, от 0,1 до 0,2 А или больше.

Часто существуют альтернативы измерению тока , многие из которых специально разработаны. Большинство техников будут избегать измерения тока и пытаться получить эту информацию другими методами. Процедура измерения тока сложна, и если она выполнена неправильно, можно повредить мультиметр.

Как измерить ток с помощью мультиметра?

Для начала одно важное замечание: эта статья не рассматривает токоизмерительные клещи или вилочные измерители тока. Эти модели выполняют важную функцию в промышленных условиях, устраняя многие проблемы безопасности. Но на данный момент в этой статье будет рассмотрен только стандартный метод измерения тока в линии.

На передней панели большинства измерителей будет набор подключений тестовых проводов. Черный всегда будет точкой COM или общей точкой подключения для всех измерений. Один красный будет для напряжения, сопротивления и других тестов. Третья и обычно четвертая точка будет зарезервирована и отмечена для тестов мА и А или миллиампер и ампер тока.

Многие измерители будут издавать звуковой сигнал, если шкала функций установлена на проверку ампер, а испытательный провод не вставлен в нужный порт или наоборот. Соединения и функции должны совпадать. Если раздается этот звуковой сигнал, проверьте, что провода и набор функций верны.

В большинстве случаев один из портов для проверки тока, обозначенный как mA, также будет включать максимальное безопасное число миллиампер. Если вы измеряете небольшой ток, используйте этот порт. Если вы измеряете большую силу тока, используйте порт с обозначением A для ампер. Это будет обсуждаться немного позже в статье — это очень важная тема.

Для измерения тока цепь должна быть отключена, чтобы счетчик фактически стал частью цепи. Ток — это скорость электрического потока, поэтому это похоже на измерение потока жидкости или газа турбинным расходомером. Он должен находиться непосредственно на пути потока. Это сильно отличается от напряжения, которое должно касаться только двух открытых металлических частей в цепи, чтобы получить относительное напряжение между ними.

При разомкнутой цепи красный положительный провод измерителя помещается на открытое соединение ближе к стороне +v цепи, а черный провод COM ближе к общему заземлению. Если выполняется измерение переменного тока , полярность не имеет значения, но для понимания черный линейный провод считается источником, а белый нейтральный провод считается общим возвратом.

Измерение с положительным знаком будет указывать на то, что ток течет правильно от + к - через счетчик. Если число отрицательное, ток течет в обратном направлении - возможно, счетчик был подключен неправильно, или в конструкции цепи есть проблема, из-за которой ток течет в обратном направлении через эту конкретную точку.

Меры предосторожности при измерении тока

Поскольку счетчик должен выдерживать весь поток цепи, он должен быть защищен от опасных уровней тока. Набор предохранителей защищает чувствительную внутреннюю схему.

Обычно порт мА защищен до 400 мА, а порт А может выдерживать до 10 А, хотя точные значения указаны на каждом измерителе. Если этот ток будет превышен, предохранитель выйдет из строя и откроется.

Это опасно, поскольку ток больше не будет течь по счетчику, давая технику ложное чувство безопасности. Кажется, что тока нет, но на самом деле цепь только ждет, когда этот счетчик будет удален, и ток немедленно потечет снова. Обычно на ЖК-дисплее нет индикации, показывающей неисправный предохранитель, поэтому нет способа узнать об этом.

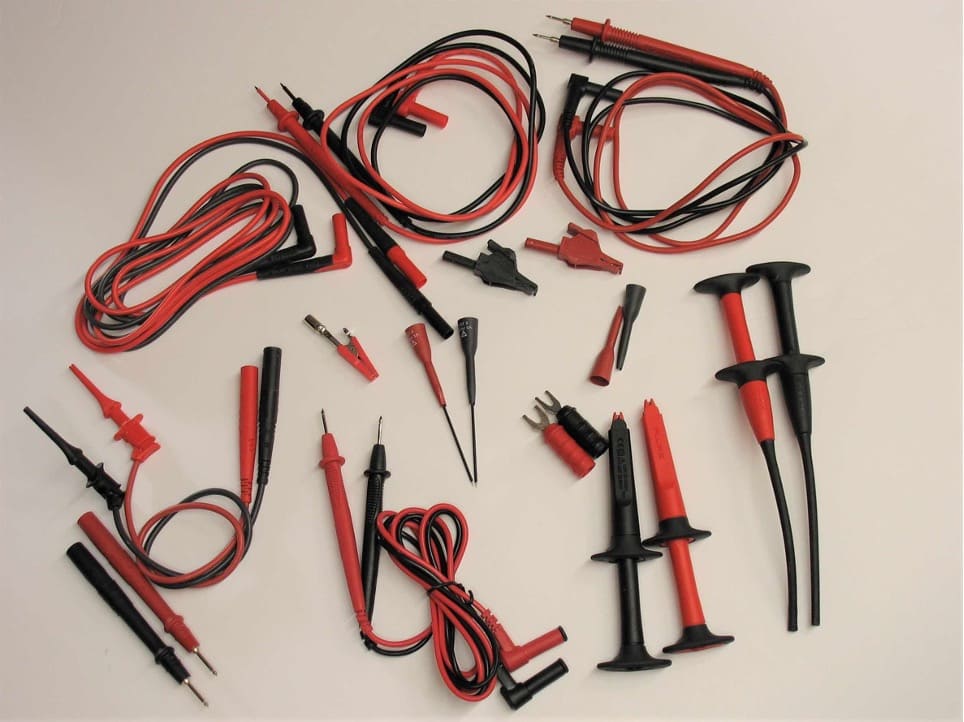

Рисунок 2 – Ассортимент различных тестовых проводов и насадок.

Другая проблема безопасности возникает из-за того, что пользователь должен разомкнуть цепь и создать новую точку отказа. Пользователь находится прямо на пути потока и должен проявлять крайнюю осторожность, чтобы не позволить другому проводу счетчика коснуться чего-либо, кроме соответствующей точки. Это не просто вопрос плохих измерений, это может даже привести к экстремальным катастрофам. Вот почему этого избегают, когда это возможно.

Если вам необходимо измерить ток с помощью встроенного измерителя, всегда сначала используйте вилку с более высокой мощностью Amps. Если она показывает значение ниже предела мА, то эту вилку также можно безопасно использовать. Проверьте измеритель в заведомо рабочей цепи. Это позволит убедиться в целостности предохранителей.

Отключите питание, чтобы выполнить соединения, используя клеммные колодки или другие соединительные клеммы - старайтесь не просто обрезать провода. Снова подайте питание, проведите тест, затем отключите питание, чтобы восстановить цепь. Измерение тока может занять больше времени, и необходимо соблюдать технику безопасности, но это может привести вас к информации, которую тесты напряжения не способны предоставить без большого количества дополнительной работы.
