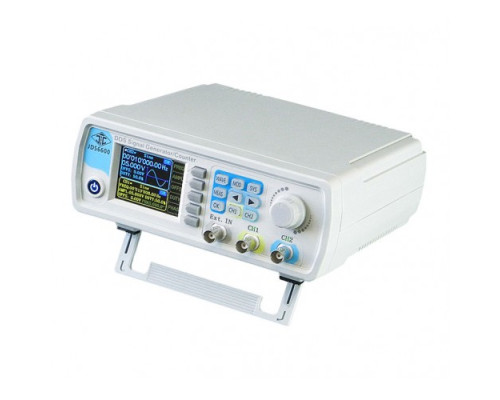

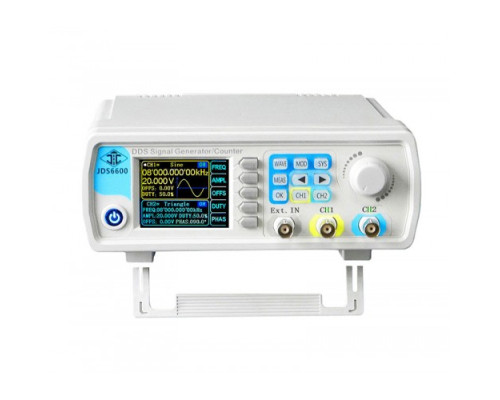

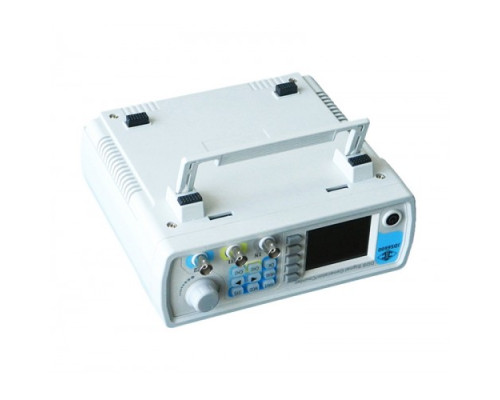

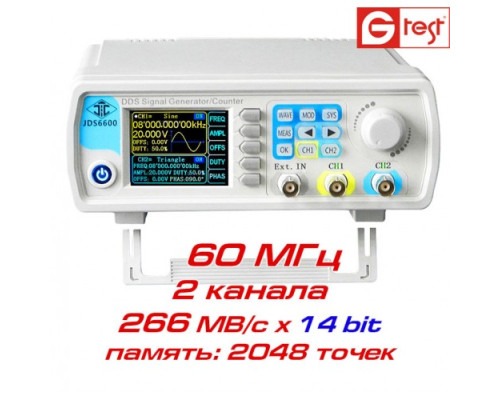

JDS6600-60M генератор произвольных форм сигналов 60 МГц, 2 канала
JDS6600-60M двухканальный генератор функций (60 МГц x 2 канала) является представителем генераторов произвольных форм сигналов использующих в основе архитектуры генератора технологию прямого цифрового синтеза (DDS).
Особенностью данной модели генератора является высокая скорость ЦАП - 266 МВ/с, и разрешение по частоте: 0,01 мкГц!
Использование уникальной технологии прямого цифрового синтеза (DDS), при построении форм сигналов обеспечивает высокие технические характеристики генератора JDS6600-60M. Отличительной чертой генераторов серии JDS6600 является высокая точность генерации, стабильность аплитуды выходного сигнала, и низкий уровнь собственных шумов. Максимальная частота выходного сигнала генератора может достигать 60 МГц (синус). Встроенный частотомер позволяет определять частоту сигнала в диапазоне: от 1 Гц до 100 МГц. Функция свипирования (Sweep) позволяет задавать основные параметры "качающегося" генератора, форму генерируемого сигнала и обеспечивает как линейное, так и логарифмическое свипирование формы сигнала. К функциональным особенностям генераторов стоит также отнести независимую работу с каналами, функцию копирования формы сигнала и сдвига фазы. Для синхронизации генератора функций с внешним источником сигнала и опорной частоты предусмотрены внешний вход и интерфейс TTL. Для документирования данных и удалённого управления JDS6600-60M оснащён USB интерфейсом.
Купить генератор JDS6600-60M можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".

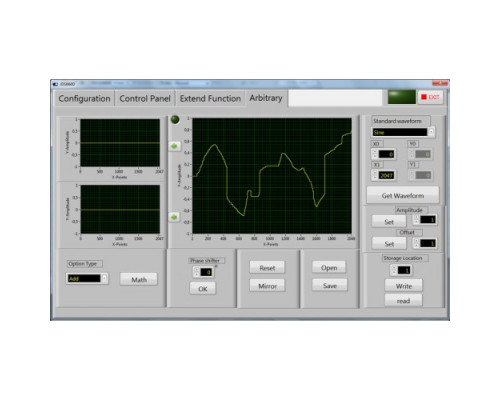

Программное обеспечение и руководства пользователя для генератора JDS6600-60M (*rar)
ОСОБЕННОСТИ генератора JDS6600-60M:
• Количество выходных каналов: 2 канала + внешний вход
• Диапазон частот генерации: от 0 до 60 МГц
• Разрешение по частоте: 0,01 мкГц
• Диапазон частоты встроенного частотомера: от 1 Гц до 100 МГц
• ЦАП: 266 МВ/с, вертикальное разрешение 14 бит
• Длинна формы сигнала : 2048 точек
• Функции: синус, прямоугольник, импульс, пила, белый шум (Гаусса), 60 предустановленных форм сигналов.
• Технология прямого цифрового синтеза (DDS)
• Высокая скорость нарастания/спада импульса
• Коэффициент заполнения периода импульса: от 0.1% до 99.9%
• USB интерфейс для документирование входных сигналов и подключения к другим устройствам
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ серии генераторов JDS6600:
| Модель | JDS6600-15M | JDS6600-30M | JDS6600-40M | JDS6600-50M | JDS6600-60M | ||
| Мак. вых. частота | 15 МГц | 30 МГц | 40 МГц | 50 МГц | 60 МГц | ||
| Количество каналов | 2 канала (CH1 / CH2) + внешний вход | ||||||
| Скорость выборки | 266 МВ/сек | ||||||
| Количество точек в сигнале произвольной формы | 2048 точек | ||||||
| Разрешение по частоте | 0,01 мкГц | ||||||
| Разрешение по-вертикали | 14 бит. | ||||||
| Разрешение по напряжению | 1 мВ | ||||||
| Амплитуда |
< 10 МГц: 20 В, 10 - 30 МГц: 10 В, > 30 МГц: 5 В
|
||||||
| Встроенные формы сигнала / функции | синус, прямоугольник, импульс, пила, белый шум (Гаусса), и 60 предустановленных форм сигналов (включая DC). | ||||||
| Выходной импеданс | 50 Ω ± 10% | ||||||
| Частотомер | диапазон частот: от 1 Гц до 100 МГц | ||||||
| Интерфейсы | стандарт USB, TTL | ||||||
| Габариты | 194 х 69 х 178 мм | ||||||
ОБЗОР генератора JDS6600-60M:
Зависимость уровня выходного сигнала генератора от значения частоты и величины нагрузки.
Варианты написания: JDS6600-60M, JDS6600 60M, JDS 6600-60M
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
