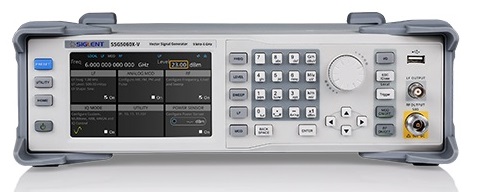

Генераторы РЧ сигналов модельного ряда SSG5000X SIGLENT. Новинки от SIGLENT Technologies

Один из ведущих мировых производителей контрольно-измерительного оборудования для телекоммуникаций компания SIGLENT анонсировала доступность заказов на новинку своей продукции.

Основные характеристики

Частота до 4 GHz / 6 GHz
0.001 Hz разрешение при установке параметров частоты
Максимальная выходная мощность до +26 dBm (стандарт)
Фазовый шум: -120 dBc/ Hz при 1 GHz, 20 kHz смещения (стандарт)
Стандартная модуляция AM & FM и PM и импульсная модуляция
Генератор последовательности импульсов (опция)
Внешний генератор IQ сигналов (опция)

Многофункциональный режим ARB

Генераторы SSG5000X поддерживают режим воспроизведения файлов протоколов, а также имеют встроенные стандартные файлы протоколов, как то 5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH. Генераторы SSG5000X – именно те генераторы, с которыми необходимо проводить работы по проверкам телекоммуникационного оборудования.
При наличии режима ARB, генераторы SSG5000X способны выстраивать и воспроизводить последовательности различных форм сигналов, а также генерировать сигналы с несколькими несущими. Такого рода сигналы широко используются при внедрении режима OFDM (мультиплексирование с ортогональным частотным разделением), что применяется для таких систем, как то: беспроводные или сотовые сети, а также внедрении стандартов типа WiMAX, Wi-Fi 802.11, LTE.

Режим пользователя – быстрое создание форм сигналов, соответствующих стандартам тестирования

IQ модуляция очень эффективный способ для передачи информации. Генераторы SSG5000X способны генерировать стандартные сигналы модуляции как то: QAM, PSK, ASK, FSK. Скорость передачи сигналов может быть выставлена до 120 Msps.

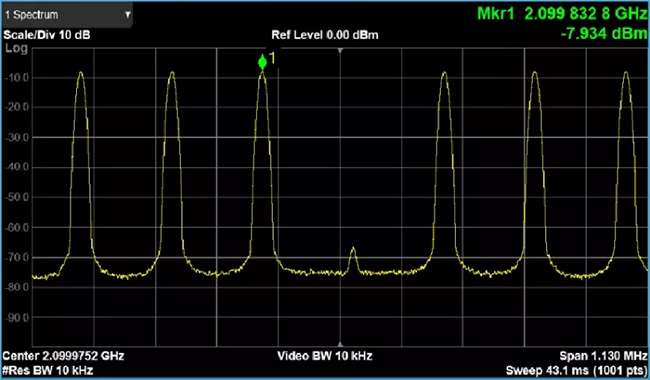

Много-тоновый режим

Много-тоновые сигналы состоят из нескольких синусоид, при этом генераторы SSG5000X поддерживают до 20 тонов. Такой режим широко применяется при измерениях аудио сигналов, тестировании усилителя и приёмника на предмет нелинейных искажений, наземных и спутниковых коммуникационных тестах.

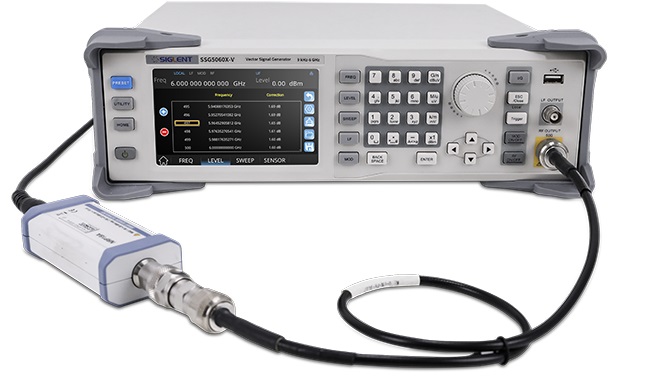

Компенсация потерь в кабеле

Чем длиннее канал передачи информации, тем больше потерь в кабеле. Для обеспечения надлежащей ровности перед тем, как сигнал поступит на тестируемое устройство, требуется корректировка этой ровности для компенсации потерь, вызванных линией передачи и переключателями сопротивления. Генераторы SSG5000X поддерживают режим корректировки ровности посредством внешнего датчика мощности (в поставку не включён).

Модель	Частотный диапазон	Частота	IQ модуляция	Макс. Выходная мощность	Фазовый шум	Дисплей
SSG5040X	CW MODE 9 kHz ~ 4 GHz	0.001 Hz	нет	+26 dBm (стандарт)	-120 dBc/Hz @1 GHz, offset 20 kHz (typ.)	5 дюймовый, сенсорный RGB (800*480)
SSG5060X	CW MODE 9 kHz ~ 6 GHz	0.001 Hz	нет	То же	То же	То же
SSG5040X-V	CW MODE 9 kHz ~ 4 GHz; IQ MODE 10 MHz ~ 4 GHz	0.001 Hz	нет	То же	То же	То же
SSG5060X-V	CW MODE 9 kHz ~ 6 GHz; IQ MODE 10 MHz ~ 6 GHz	0.001 Hz	нет	То же	То же	То же
