Генераторы произвольных форм сигналов от OWON. Новинки передовых технологий

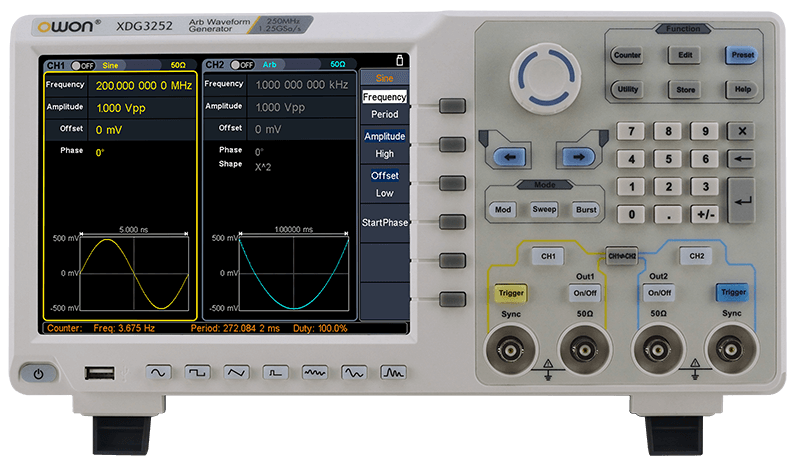

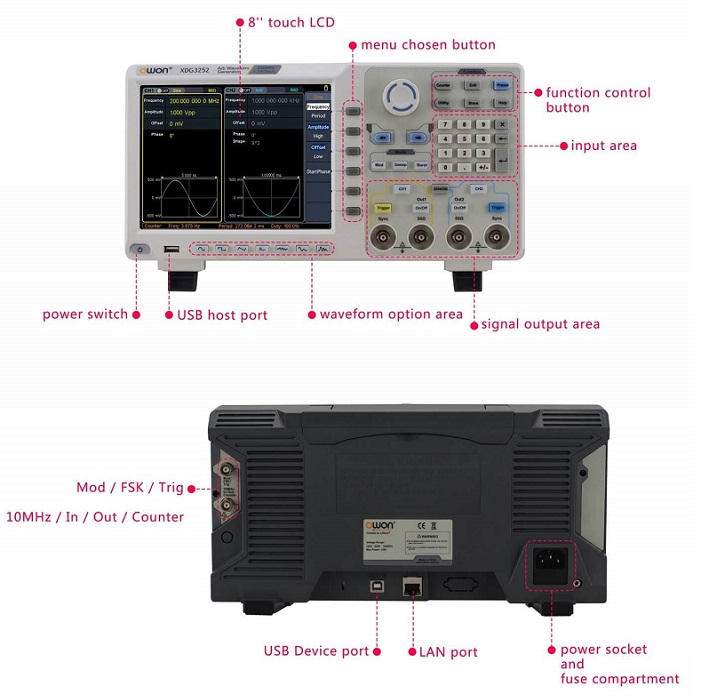

OWON 2-х канальный 250MHz Генераторы произвольных форм сигналов
Самая передовая технология DDS, до 250 МГц генерация сигналов частоты
- 1.25GS/s частоты выборки при 1 μHz разрешения по частоте
- До 1M длина произвольной волны
- Разрешение по вертикали: 14 bits

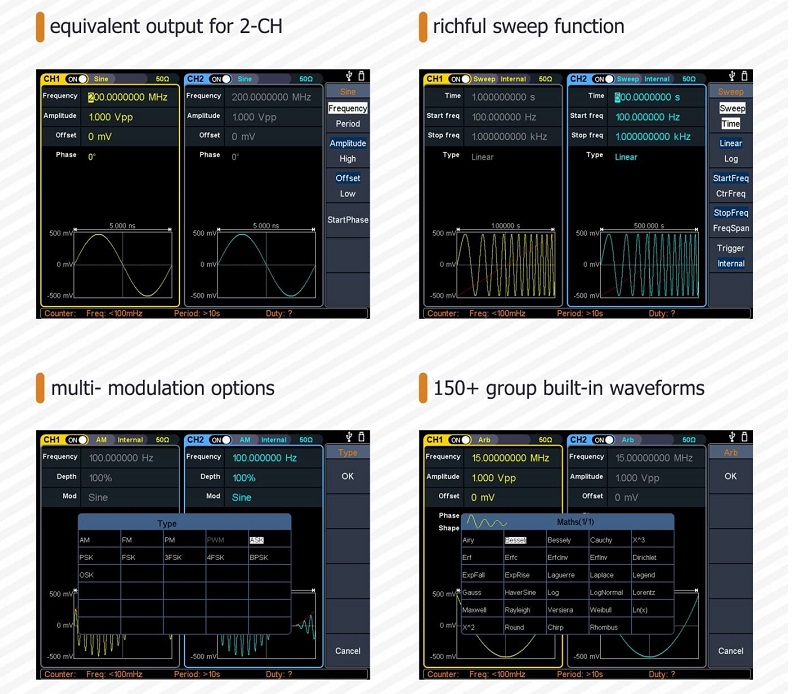

- Комплексный выходной сигнал: 6 групп основных форм сигналов и 152 группы встроенных произвольных форм сигналов
- Комплексные опции модуляций: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, развёртка, импульсный режим
- Встроенный высокоточный частотный счётчик в диапазоне от 100 mHz до 200MHz
- SCPI, с поддержкой программного пакета LabVIEW
- 8'' 800 x 600 пикселей сенсорный экран ЖКИ
Спецификации
Модель |
XDG3252 |
XDG3202 |
XDG3162 |
XDG3102 |
XDG3082 |
|
Каналы |
2 |
|||||
Частота сигналов |
250MHz |
200MHz |
160MHz |
100MHz |
80MHz |
|
Выборка |
1.25GSa/s |
|||||
Разрешение по вертикали |
14 bits |
|||||
Формы сигналов |
||||||
Стандартные |
синусоида, квадрат, импульс, пилообразные, шумы, гармоники |
|||||
Произвольные |
Экспоненциальный фронт нарастания/падения импульса, sin(x)/x, пошаговая волна и множество иных. |
|||||
Частота (разрешение 1μHz) |
||||||
Синусоида |
1μHz - 250MHz |
1μHz - 200MHz |
1μHz - 160MHz |
1μHz - 100MHz |
1μHz - 80MHz |
|
Квадрат |
1μHz - 50MHz |
1μHz - 40MHz |
1μHz - 30MHz |
|||
Импульс |
1μHz - 25MHz |
|||||
Рампа |
1μHz - 5MHz |
|||||
Гармоника |
1μHz - 125MHz |
1μHz - 100MHz |
1μHz - 80MHz |
1μHz - 50MHz |
1μHz - 40MHz |
|
Шум |
120MHz (-3dB, typical) |
|||||
Произвольны сигналы |
Встроенные формы: 1uHz - 15MHz |
|||||
Точность |
±1ppm, 0°C - 40°C |
|||||
Амплитуда |
||||||
При 50Ω нагрузке |
1mVpp - 10Vpp (≤40MHz); 1mVpp - 5Vpp (≤80MHz) |
|||||
При открытой цепи или при высокой шкале Z |
2mVpp - 20Vpp (≤40MHz); 2mVpp - 10Vpp (≤80MHz); |
|||||
Разрешение |
1mV или 4 digits |
|||||
Смещение По пост. току |
Диапазон (50Ω) |
±(5 Vpk - Amplitude Vpp/2) |
||||
Диапазон (высокая-Z, открытая цепь) |
±(10 Vpk - Amplitude Vpp/2) |
|||||
Точность |
±(1% от установки + 1mV + Amplitude Vpp x 0.5%) |
|||||
Разрешение |
1mV или 4 цифры |
|||||
Нагрузка по сопротивлению |
50Ω (стандартное) |
|||||
Точность |
±(1% от установки + 1 mVpp) (стандартное, 1kHz синусоида, 0V смещение) |
|||||
|
||||||
Спектральная чистота синусоиды |
||||||
Стандартное гармоническое искажение (0dB) |
DC - 1MHz: <-65dBc |
|||||
Общее гармоническое искажение |
<0.05 %, 10 Hz to 20 kHz, 1 Vpp |
|||||
Подложный (не-гармонический), |
≤10MHz: <-70dBc |
|||||
Фазовый шум |
10MHz: ≤-110dBc/Hz |
|||||
Квадрат |
||||||
Время нарастания/падения |
<5ns |
|||||
Превышение |
<3% |
|||||
Рабочий цикл |
50.0% (фиксированный) |
|||||
Джиттер (rms) |
300ps + 100ppm |
|||||
Импульс |
||||||
Ширина импульса |
12ns - 996875s |
|||||
Ведущее/конечное время края |
≧7ns |
|||||
Превышение |
<3% |
|||||
Джиттер (rms) |
300ps + 100ppm |
|||||
Рампа |
||||||
Линейность |
≤1% пикового выходного значения (typical, 1kHz, 1 Vpp, 50% symmetry) |
|||||
Симметричность |
0% to 100% |
|||||
Гармоники |
||||||
Порядок гармоники |
≤16 |
|||||
Тип гармоники |
even, odd, all, user |
|||||
Амплитуда гармоники Амплитуда |
Может быть выставлено для всех типов гармоник |
|||||
Фаза гармоники |
||||||
Произвольные сигналы |
||||||
Длина волны |
2 points - 1M points |
|||||
Разрешение по вертикали |
14 bits |
|||||
Минимальное время нарастания/падения |
<7ns |
|||||
Джиттер (rms) |
3ns |
|||||
|
||||||
Модуляция |
||||||
Тип |
AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развёртка и импульсный тип |
|||||
AM |
||||||
Несущая форма волны |
синусоида, квадрат, рампа произвольная (кроме DC) |
|||||
Источник |
внутренний / внешний |
|||||
Модулирующая форма волны |
sine, square, ramp, noise, and arbitrary |
|||||
Глубина |
0.0% - 100.0% |
|||||
Частота модуляции |
2 mHz - 100 kHz |
|||||
FM |
||||||
Несущая форма волны |
sine, square, ramp, and arbitrary (except DC) |
|||||
Источник |
internal / external |
|||||
Модулирующая форма волны |
синусоида, квадрат, рампа, шум, произвольная |
|||||
Частота модуляции |
2 mHz - 100 kHz |
|||||
PM |
||||||
Несущая форма волны |
sine, square, ramp, and arbitrary (except DC) |
|||||
Источник |
internal / external |
|||||
Модулирующая форма волны |
sine, square, ramp, noise, and arbitrary |
|||||
Искажения по фазе |
0° - 180° |
|||||
Частота модуляции |
2 mHz - 100 kHz |
|||||
PWM |
||||||
Несущая форма волны |
pulse |
|||||
Источник |
internal / external |
|||||
Модулирующая форма волны |
sine, square, ramp, noise, and arbitrary |
|||||
Искажения по ширине |
0 ~ minimum (pulse duty ratio, 100% - pulse duty ratio) |
|||||
Частота модуляции |
2 mHz - 100 kHz |
|||||
FSK / 3FSK / 4FSK |
||||||
Несущая форма волны |
sine, square, ramp, and arbitrary (except DC) |
|||||
Источник |
internal / external |
|||||
Модулирующая форма волны |
Квадрат с 50% рабочего цикла |
|||||
Ключевая частота |
2 mHz - 1MHz |
|||||
PSK |
||||||
Несущая форма волны |
sine, square, ramp, and arbitrary (except DC) |
|||||
Источник |
внутренний / внешний |
|||||
Модулирующая форма волны |
square with 50% duty cycle |
|||||
Ключевая частота |
2 mHz - 1MHz |
|||||
OSK |
||||||
Несущая форма волны |
sine, square, ramp, and arbitrary (except DC) |
|||||
Источник |
internal |
|||||
Время осцилляции |
square with 50% duty cycle |
|||||
Ключевая частота |
2 mHz - 1MHz |
|||||
ASK |
||||||
Несущая форма волны |
sine, square, ramp, and arbitrary (except DC) |
|||||
Источник |
internal / external |
|||||
Модулирующая форма волны |
square with 50% duty cycle |
|||||
Ключевая частота |
2 mHz - 1MHz |
|||||
BPSK |
||||||
Несущая форма волны |
sine, square, ramp, and arbitrary (except DC) |
|||||
Источник |
внутренний |
|||||
Модулирующая форма волны |
Квадрат с 50% рабочего цикла |
|||||
Ключевая частота |
2 mHz - 1MHz |
|||||
Развёртка |
||||||
Несущая форма волны |
sine, square, ramp, and arbitrary (except DC) |
|||||
Тип |
Линейный, регистрационный |
|||||
Направление |
Вверх и вниз |
|||||
Время развёртки |
1 ms to 500s, ± 0.1% |
|||||
Источник триггера |
internal, external, and manual |
|||||
Импульс |
||||||
Несущая форма сигнала |
sine, square, ramp, pulse, and arbitrary (except DC) |
|||||
Счёт импульсов |
1 to 50,000 period, infinite, gating |
|||||
Внутренний период |
10 ns - 500 s |
|||||
Закрытый источник |
Внешний триггер |
|||||
|
||||||
Счётчик частоты |
||||||
Функция |
Частотный период, + щирина, - ширина, + рабочий цикл -рабочий цикл |
|||||
Частотный диапазон |
100mHz - 200MHz |
|||||
Разрешение по частоте |
7 цифр |
|||||
Вход / Выход |
||||||
Дисплей |
8”800 x 600 pixels сенсорный экран ЖКИ |
|||||
Тип |
Счётчик частоты, внешний вход модуляции, |
|||||
Коммуникационные интерфейсы |
USB встроенный, USB внешний, LAN |
|||||
Размеры (W×H×D) |
340 x 177 x 90 (mm) |
|||||
Вес (без упаковки) |
2.50kg |
