ГЕНЕРАТОРЫ ФУНКЦИОНАЛЬНЫЕ И СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ (ЧАСТЬ 1)

AFG3011 - AFG3021B - AFG3022B - AFG3101 - AFG3102 - AFG3251 - AFG3252

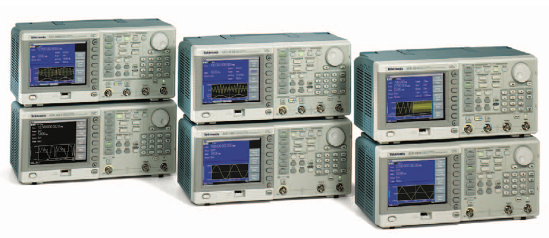

Описание прибора

Благодаря непревзойденной производительности, универсальности, интуитивно понятному управлению и доступной цене функциональные генераторы и генераторы сигналов произвольной формы серии AFG3000 являются одними из самых полезных приборов в отрасли.

Высокая производительность и универсальность

Пользователи могут выбирать из 12 различных стандартных форм сигналов. Предоставляется возможность генерировать сигналы произвольной формы длиной до 128 K с высокими скоростями выборки. Длительности переднего и заднего фронтов импульсного сигнала можно задавать независимо.

Предоставляется возможность подключить и добавить к выходному сигналу внешние сигналы. Двухканальные модели могут использоваться для генерации двух одинаковых или двух разных сигналов. Все приборы имеют высокостабильный опорный генератор с отклонением ±1 × 10^-6 в год.

В интуитивно понятном интерфейсе пользователя отображается больше информации

На большом экране одновременно отображаются все основные параметры сигнала и его графическое представление. Это обеспечивает полную уверенность в правильной установке сигнала и позволяет сконцентрироваться на выполнении поставленной задачи.

Клавиши быстрого доступа обеспечивают непосредственный доступ к часто используемым функциям и параметрам. Другие функции и параметры удобно выбирать через четко структурированные меню. Благодаря этому сокращается время, необходимое для освоения работы на приборе. Интерфейс прибора аналогичен интерфейсу самых популярных в мире осциллографов TDS3000.

Программное обеспечение ArbExpress® для удобного создания сигналов

С помощью этого программного обеспечения можно без проблем импортировать сигналы из любого осциллографа Tektronix или определять их с использованием стандартных функций, редактора уравнений и математической записи сигнала.

Возможности и преимущества

• Сигналы синусоидальной формы: 10 МГц, 25 МГц, 100 МГц или 240 МГц.
• Сигналы произвольной формы: 14 бит, 250 Мвыб./с, 1 Гвыб./с или 2 Гвыб./с.
• Амплитуда 20 Впик-пик на нагрузке 50 Ω.
• Дисплей размером 5,6 дюйма (142 мм) позволяет уверенно определять значения и форму сигнала.
• Многоязычный и интуитивно понятный интерфейс экономит время настройки.
• Импульсные сигналы с различными длительностями фронтов.
• Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ.
• Свипирование и пакетная передача сигналов.
• Двухканальные модели позволяют сэкономить средства и рационально использовать рабочее пространство.
• Разъем USB на передней панели для сохранения сигналов на запоминающем устройстве.
• Подключение через интерфейсы USB, GPIB и LAN.
• Драйверы LabVIEW и LabWindows/IVI-C.

Области применения

• Электронное тестирование и проектирование.
• Имитация датчиков.
• Функциональное тестирование.
• Обучение и тренинг.

Характеристики

Модуляция

Амплитудная, частотная, фазовая.

Формы несущей - все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток).

Источник - внутренний/внешний.

Форма внутреннего модулирующего сигнала - синусоидальная, прямоугольная, пилообразная, шум, произвольная (АМ: максимальная длительность сигнала 4096; ЧМ/ФМ: максимальная длительность сигнала 2048).

Частота внутренней модуляции - от 2 мГц до 50,00 кГц.

Глубина амплитудной модуляции - от 0,0 до +120,0%.

Минимальное пиковое значение девиации частоты несущей - постоянный ток.

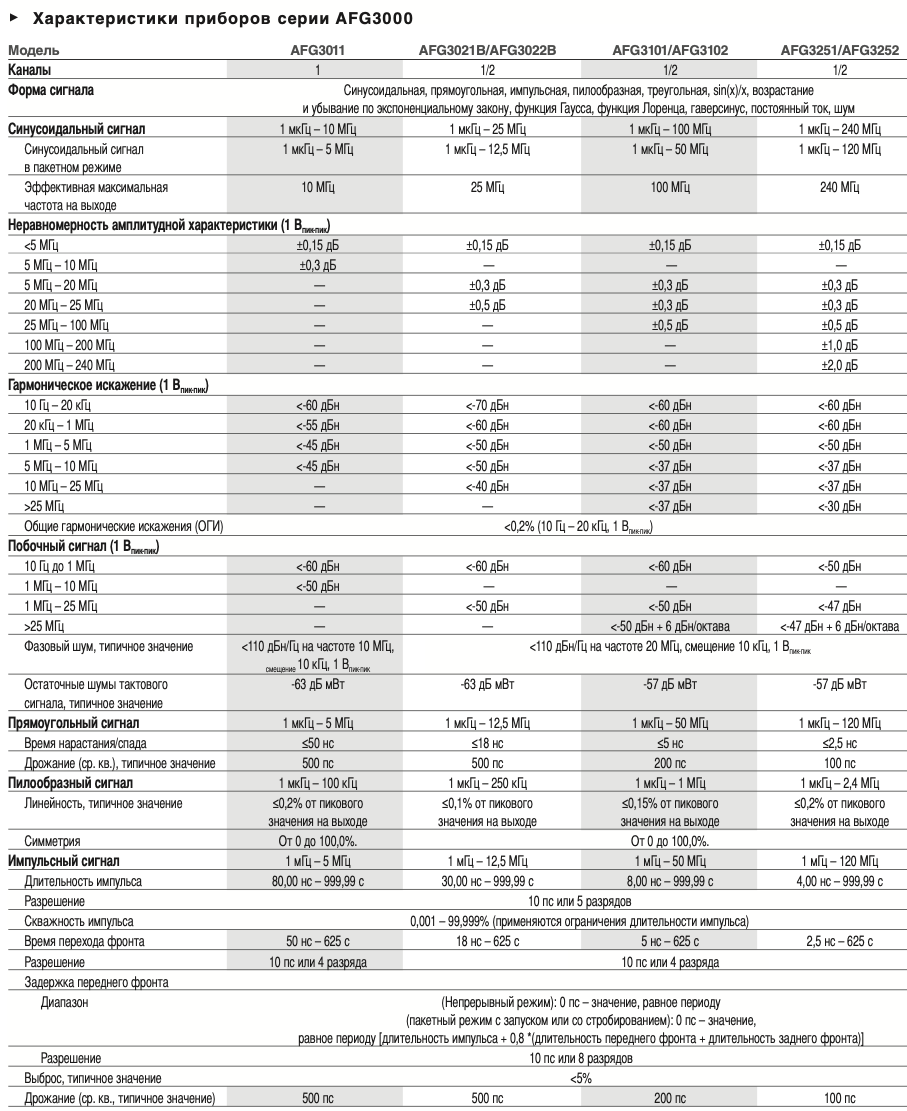

Максимальное пиковое значение девиации частоты несущей - см. таблицу характеристик.

Модуляция с частотной манипуляцией

Формы несущей - все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток).

Источник - внутренний/внешний.

Частота внутренней модуляции - от 2 мГц до 1000 МГц.

Число манипуляций - 2.

Широтно-импульсная модуляция

Формы несущей - Pulse (Импульсная).

Источник - внутренний/внешний.

Форма сигнала внутренней модуляции - синусоидальная, прямоугольная, пилообразная, шум, произвольная (максимальная длительность сигнала 2048).

Частота внутренней модуляции - от 2 мГц до 50,00 кГц.

Отклонение - от 0 до 50,0% от значения периода импульса.

Свипирование

Формы сигналов - все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток).

Тип - по линейному или логарифмическому закону.

Время развертки - от 1 мс до 300 с.

Время удержания/возврата - от 0 мс до 300 с.

Максимальное общее время развертки - 300 с.

Разрешение - 1 мс или 4 разряда.

Общая погрешность времени развертки (типичное значение) - 0,4%.

Минимальная начальная/конечная частота - все, за исключением ARB (Произвольная): 1 мкГц, ARB (Произвольная): 1 мГц.

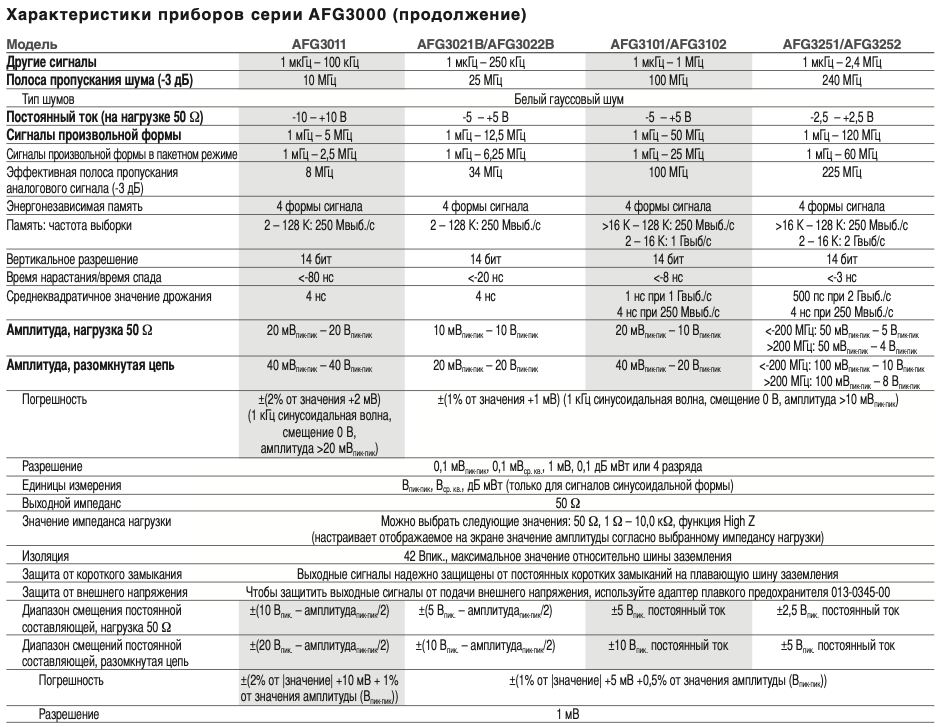

Максимальная начальная/конечная частота - см. таблицу характеристик.

Пакетная передача

Формы сигналов - все за исключением Pulse (Импульсная), Noise (Шум) и DC (Постоянный ток).

Тип - с запуском, стробированный (от 1 до 1000000 циклов или без ограничения).

Частота внутренней синхронизации - от 1 мс до 500,0 с.

Источники стробирования и синхронизации - внутренний, внешний, интерфейс дистанционного управления.

Продолжение следует…
