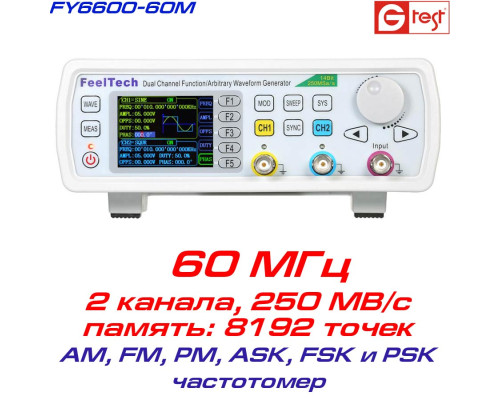

FY6600-60M генератор сигналов произвольной формы 60 МГц, 2 канала

Модель:
FY6600-60M
Производители
FeelTech
Доступность:
Нет в наличии
4 920грн.
Количество каналов
2
Амплитуда
20 В
Интерфейсы
USB
Модуляция
AM, FM, PM, ASK, FSK, PSK
Объём памяти
8192 точек
Разрешение
14 bit
Все характеристики

FY6600-60M двухканальный генератор (60 МГц, 2 канала) является представителем генераторов сигналов произвольной формы, обеспечивающих хорошую точность временной и амплитудной генерации. Основой архитектуры генератора является технология прямого цифрового синтеза (DDS).

Функциональные двухканальные генераторы серии FY6600 обладают высокими эксплуатационными и техническими характеристики благодаря использованию технологии прямого цифрового синтеза сигнала DDS. Отличительной чертой генераторов FY6600 является высокая точность, стабильность амплитуды, и низкий уровень собственных шумов.



Генераторы серии FY6600 имеют следующие особенности:

 Цветной дисплей 2.4" TFT, разрешение 320х240, позволяющий одновременно наблюдать параметры каналов CH1 и CH2
 Использование DDS-технологии прямого цифрового синтеза, обеспечивает генерацию стабильного сигнала с низким уровнем искажений
 Два полностью независимые выходных канала, синхронизация внешним сигналом и регулируемый фазовый сдвиг
 Maксимальная выходная частота (синусоидального сигнала) до 15 / 30 / 50 / 60 МГц
 Разрешение: 0,01 мкГц
 Встроенный частотомер: до 100 МГц
 Частота дискретизации: 266 МВ/с, разрешение по амплитуде14 бит
 Объем памяти: 8192 точек
 Возможность сохранения до 97 групп функций/сигналов произвольной формы: 33 группы предустановленных сигналов и 64 групп пользовательского сигнала
 Предустановленные функции: синус, прямоугольник, импульс, пила, полуволна, полная волна, экспонента, обратная экспонента, мультитон, ЭКГ, трапеция, белый шум (Гаусса) и др.
 Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK
 Функция частотомера с полосой до 100 МГц, позволяющая измерять частоту сигнала, период, положительную и отрицательную длительность импульса.
 Высокая точность установки частоты до 20е-6, дискретность установки 1,0 мкГц
 Скважность импульсного сигнала для каждого канала может быть установлена независимо в пределах от 0,1% до 99,9% с дискретностью 0,1%
 Высокое разрешение по амплитуде, дискретность установки амплитуды 1 мВ, диапазон выходного сигнала составляет от 0 до 20 В (двойная амплитуда)
 Генераторы данной серии обеспечивают линейное и логарифмическое свипирование с периодом развертки  от 0,01 с до 999,9 с
 Имеется возможность смещения выходного сигнала по уровню в диапазоне от -9,99 В до 9,99 В с разрешением 0,01 В
 Функция редактирования форм сигналов: пользователь может создавать или редактировать форму сигнала на ПК и затем записать в память генератора
 Генерация импульсных последовательностей от 1 до 1048575 произвольных импульсов
 Возможность сохранять в памяти 100 групп параметров, установленных пользователем
 Система защиты выходов от короткого замыкания: все выходные каналы выдерживают короткое замыкание до 60 с
 USB интерфейс обеспечивает подключение прибора к персональному компьютеру для управления и передачи данных



Купить генератор FY6600-60M можете, сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".



Руководство пользователя для генератора FY6600-60M (*pdf)

Программное обеспечение для генераторов серии FY6600 (*rar)





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ серии генераторов FY6600:

Модель FY6600-15M FY6600-30M FY6600-50M FY6600-60M
Максимальная частота (снусоида) 15 МГц 30 МГц 50 МГц 60 МГц
Максимальная частота (меандр, треугольник) 15 МГц 25 МГц 25 МГц 25 МГц
Максимальная частота (импульс, TTL/CMOS, сигнал произвольн. формы) 10 МГц 10 МГц 10 МГц 10 МГц
Количество каналов 2 канала (CH1 / CH2) + внешний вход
Скорость выборки 266 МВ/сек
Количество точек в сигнале произвольной формы 8192 точек
Разрешение по частоте 1,0 мкГц
Разрешение по-вертикали 14 бит.
Разрешение по напряжению 1 мВ
Амплитуда < 10 МГц: 20 В, 10 - 20 МГц: 10 В, > 20 МГц: 5 В
Встроенные формы сигнала / функции предустановленные формы сигналов: синус, прямоугольник, импульс, пила, белый шум (Гаусса), и 64 (включая DC) пользовательские формы
Выходной импеданс 50 Ω ± 10%
Частотомер диапазон частот: от 0,01 Гц до 100 МГц
Интерфейсы стандарт USB, TTL, CMOS
Габариты  200 х 190 х 90 мм

КОМПЛЕКТАЦИЯ

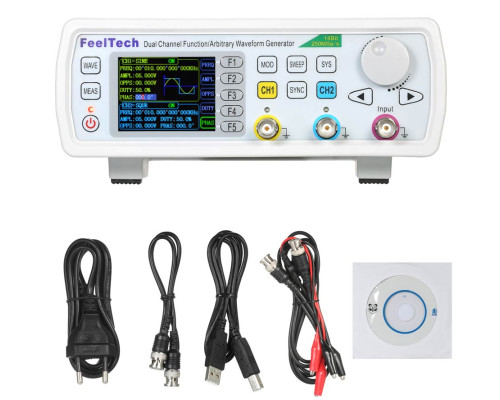

• Генератор FY6600-60M  - 1 шт. • Кабель USB  - 1 шт. • Адаптер питания - 1 шт. • Программное обеспечение, CD-диск   - 1 шт. • Кабель с BNC разъёмом - 1 шт. • Кабель с BNC разъёмом и "крокодилами" - 2 шт. • Руководство пользователя - 1 экз. • Гарантийный талон - 1 экз.







ОБЗОР генератора FY6600-60M:

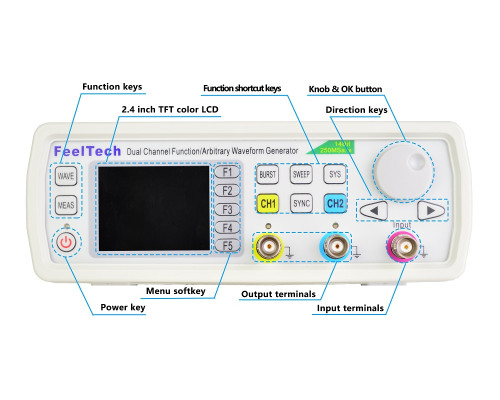

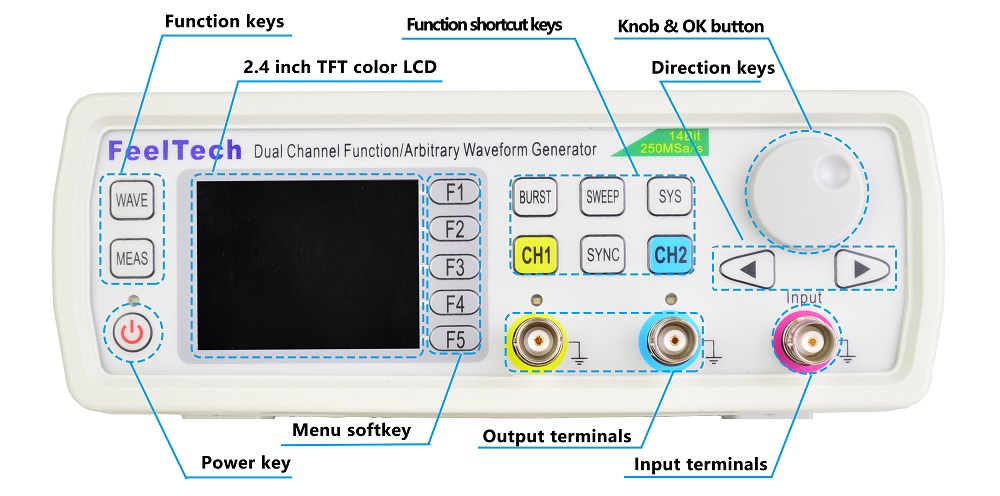

DDS генератор FY6600. Вид спереди

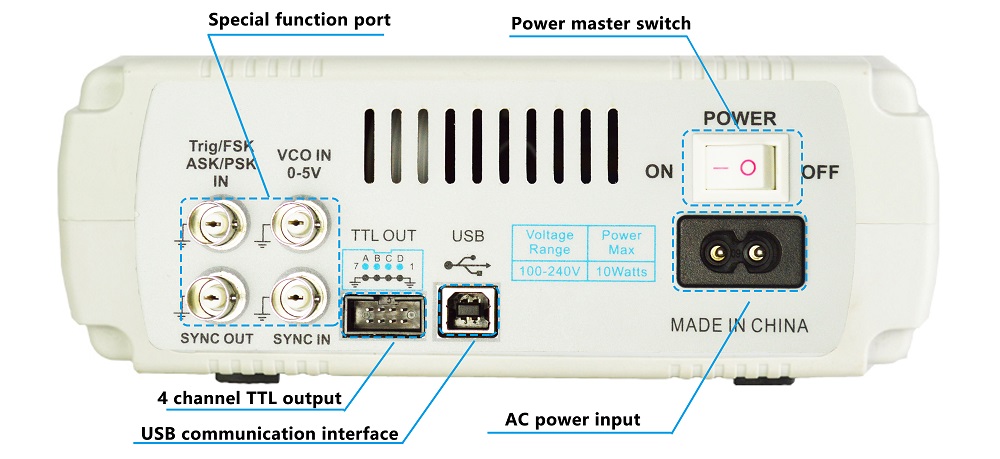

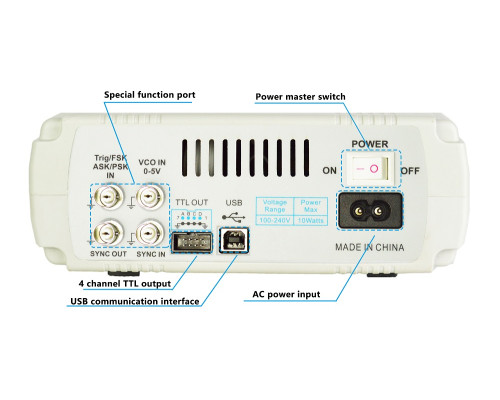

DDS генератор FY6600. Вид сзади

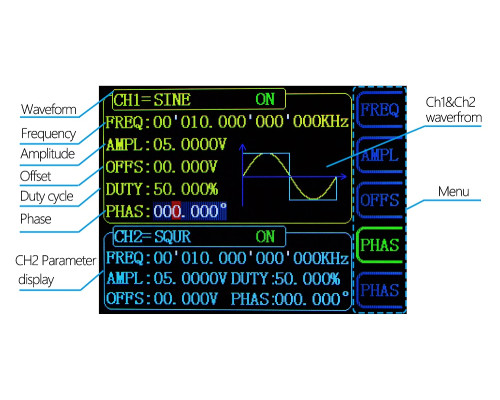

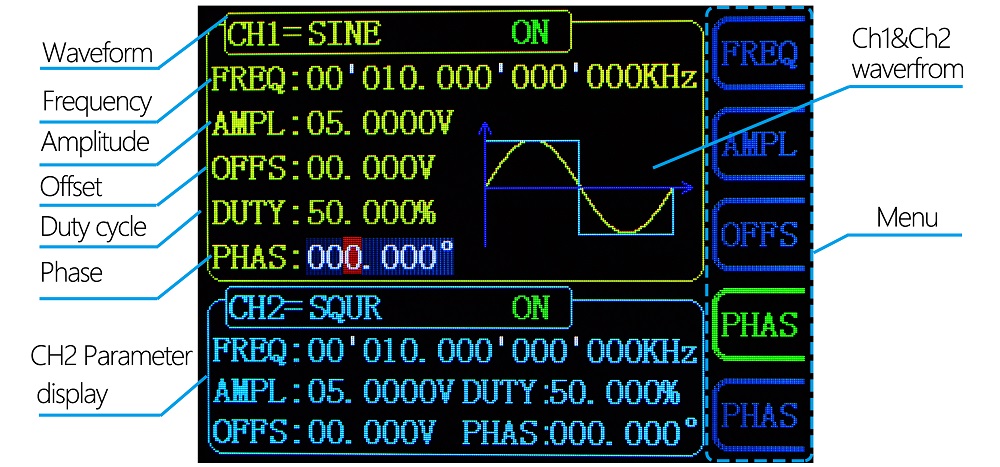

DDS генератор FY6600. Вид главного экрана

DDS генератор FY6600. Меню

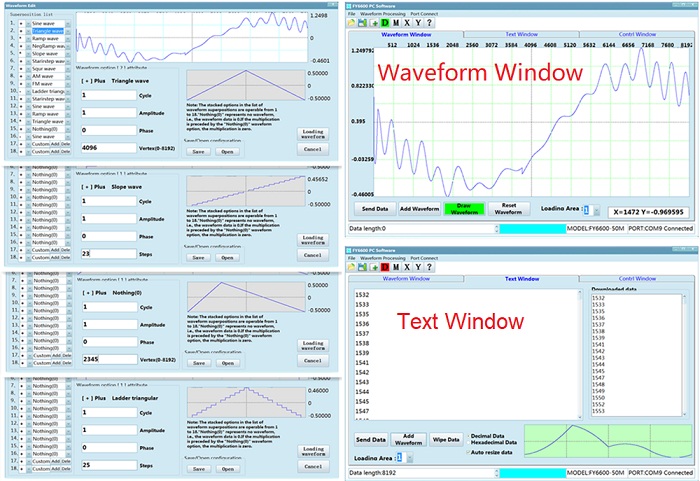

Программное обеспечение FY6600. Формы сигналов

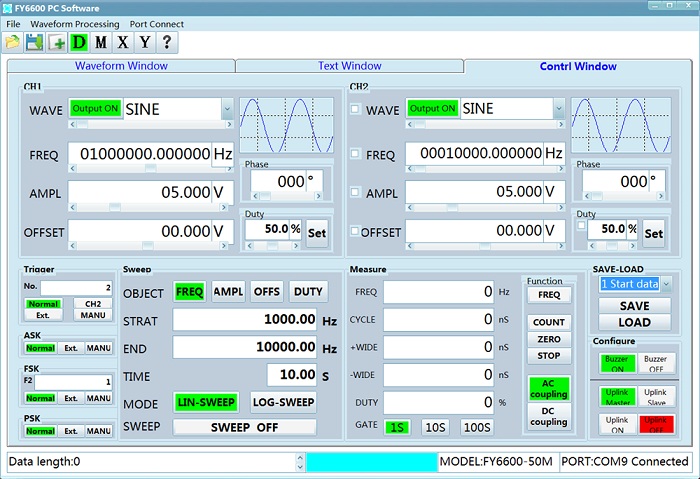

Окно управления

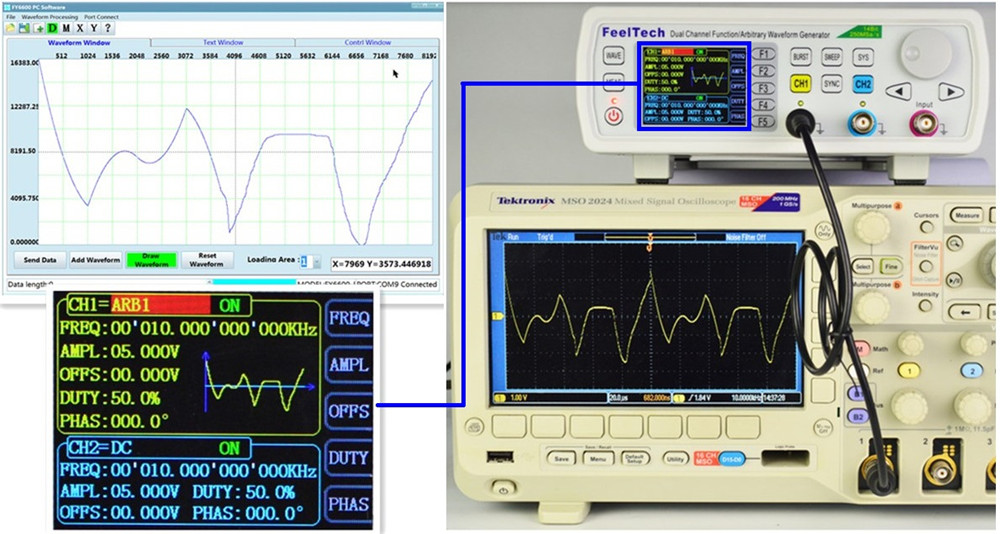

DDS FY6600. Задание сигнала произвольной формы

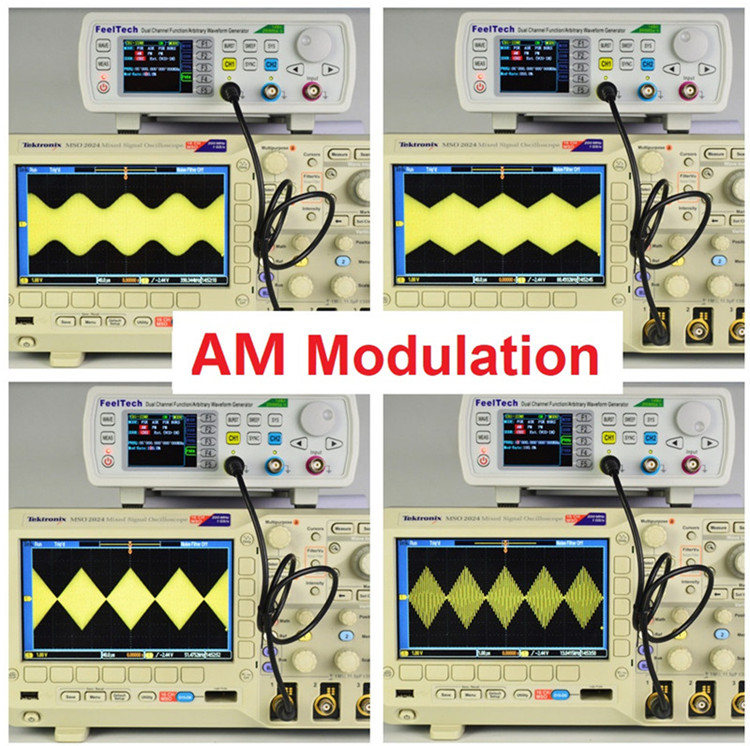

DDS FY6600. Амплитудная модуляция

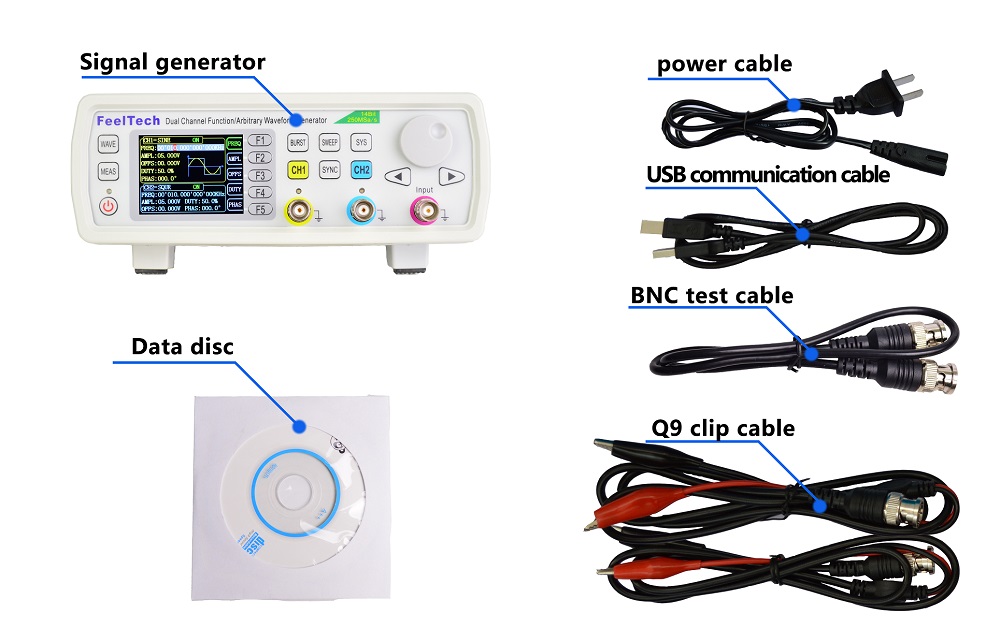

Генератор сигналов произвольной формы (DDS) JDS6600. Комплектность



Варианты написания: FY6600-60M, FY6600 60M, FY 6600-60M
