Почему аналоговые мультиметры не уступают своих позиций? ЧАСТЬ 2

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Рон Пэти

Есть ли какие-то «трюки», которые можно использовать с аналоговым мультиметром по сравнению с цифровым, и почему они могут быть лучше для некоторых задач?

Аналоговый измеритель показывает изменения сигнала быстрее. Он быстро сообщает вам, если происходит переходный процесс. Цифровые измерители усредняют сигналы и обычно имеют частоту дискретизации (считывания), которая достаточно медленная, чтобы пропустить переходный процесс.
Мне нравится использовать аналоговый вольтметр, так как ему не нужна батарейка. Подключайте его всегда к источнику питания... навсегда. То же самое с амперметром.
Цифровой мультиметр  — это необходимость. Аналоговый мультиметр — это маленькая роскошь.

Майк

Почему цифровой мультиметр точнее осциллографа?

TL; DR Полоса пропускания сигнала и точность измерения обратно пропорциональны. Целью измерителя является измерение сигналов и предоставление единого результата с заданной точностью. Для достижения этой точности приемлем большой объем фильтрации или усреднения, но это по своей сути ограничивает полосу пропускания. Основная цель осциллографа — захват сигнала во времени, чтобы увидеть, как сигнал ведет себя динамически. Точность не так важна, но полоса пропускания прибора очень важна для визуализации самых быстрых изменений сигнала, поэтому можно применять лишь незначительную фильтрацию или вообще ее не применять.

Альфред Филлис

Как использовать цифровой мультиметр?

Метод 1. Измерение напряжения

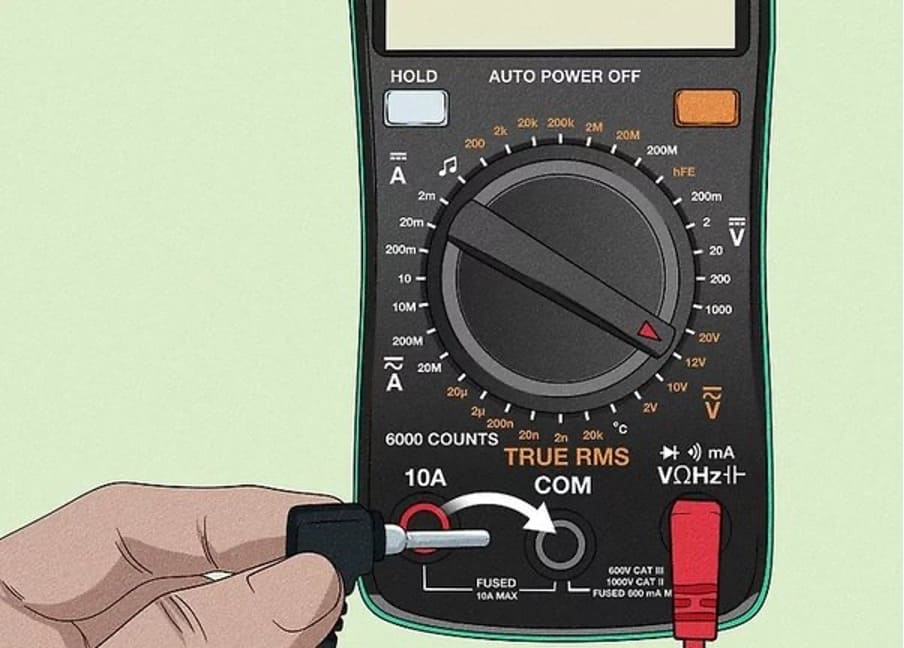

1. Подключите щупы к клеммам COM и V. Всегда подключайте черный щуп к клемме с маркировкой «COM» для «Общего». Всегда подключайте красный щуп к клемме с маркировкой «V» для «Напряжения», поскольку именно ее вы тестируете.

• В этой настройке с помощью измерительных проводов измеряются как переменное, так и постоянное напряжение.

2.Переместите циферблат в положение настройки напряжения для переменного или постоянного напряжения. Поверните циферблат в положение V~ или V со знаком волны рядом с ним, если вы измеряете переменное напряжение. Переключите циферблат в положение

Тони Барри

Имеет ли осциллограф существенные преимущества перед цифровым мультиметром при тестировании электронных компонентов?

Средний любительский осциллограф — это 8-битное устройство. Если вы измеряете, скажем, шину питания 5 В, то у вас есть около 20 мВ неопределенности в этом измерении, предполагая, что вы используете настройку 1 В / деление.

Средний любительский мультиметр — это устройство с отсчетом 2000. Эта шина 5 В может измерять до 2 мВ (при настройке 20 В).

Осциллограф имеет импеданс 1 МОм / 22 пФ, что достаточно для многих задач, но не для цепей с высоким импедансом. Измеритель будет иметь импеданс 10 МОм. Это гораздо более низкая нагрузка цепи, что позволяет вам исследовать цепи с более высоким импедансом.

Осциллограф покажет изменение напряжения сигнала до более чем 20 МГц, хотя для этого потребуется 10-кратный зонд. Измеритель (даже устройство TrueRMS) достигнет максимума где-то около 400 Гц (хотя более новые устройства могут достигать кГц для измерения частотно-регулируемых электроприводов).

Осциллограф почти всегда работает с заземленными измерениями, что является настоящей головной болью при работе с сетевым питанием. Поместить этот маленький зажим типа «крокодил» в сетевую цепь — очень страшное занятие. Измеритель выполняет плавающее измерение, что спасло жизнь многим электрикам, и это главная причина, по которой измерители будут существовать еще долгое время. Да, осциллографы можно оснастить дифференциальным зондом, но они сильно снижают чувствительность (минимум 10x), у них есть ограничения по полосе пропускания около 1 МГц (за исключением дорогих), и даже дешевые стоят несколько сотен долларов.

Наконец, большинство осциллографов измеряют напряжение. Вот и все. Большинство измерителей измеряют переменное и постоянное напряжение, ток, сопротивление и, возможно, другие электрические величины, такие как емкость, частота, температура (с помощью термопары), hFE транзисторов… список может быть очень длинным и довольно экзотическим. Тестирование электронных компонентов (например, резисторов) лучше всего проводить с помощью измерителя. То же самое касается диодов, солнечных батарей, конденсаторов, батарей, предохранителей, переключателей… этот список также очень длинный. Осциллографы могут быть оснащены оборудованием для отображения кривых тока транзистора, но я никогда не видел, чтобы кто-то использовал такое оборудование всерьез. Это почти всегда демонстрация для студентов. Тестовый прибор может показать вам, что происходит на печатной плате, способами, которые не может получить мультиметр, но это можно было бы правильно назвать поиском неисправностей, а не тестированием компонентов. Некоторые осциллографы выполняют тесты «прошел/не прошел» на предмет напряжения, ожидаемого от детали на печатной плате.

Вывод - измеритель безоговорочно выигрывает для тестера компонентов. Осциллограф выигрывает для функционального теста завершенной схемы. Оба являются практически необходимыми наборами для среднестатистического любителя в наши дни, наряду с хорошим логическим анализатором, паяльником и увеличительным стеклом.

Эд Нил

В чем преимущество использования цифрового амперметра перед аналоговым?

Они оба измеряют ток. Аналоговый измеритель использует ток через катушку, чтобы отклонить стрелку. Цифровой пропускает ток через резистор и выводит ток через падение напряжения. Если вам нужно точно работать с более низкими токами, такими как 4–20 мА, цифровой измеритель обычно имеет лучшие диапазоны.

Ричард Джеймс Нельсон

Каковы параметры производительности цифрового мультиметра (DMM)?

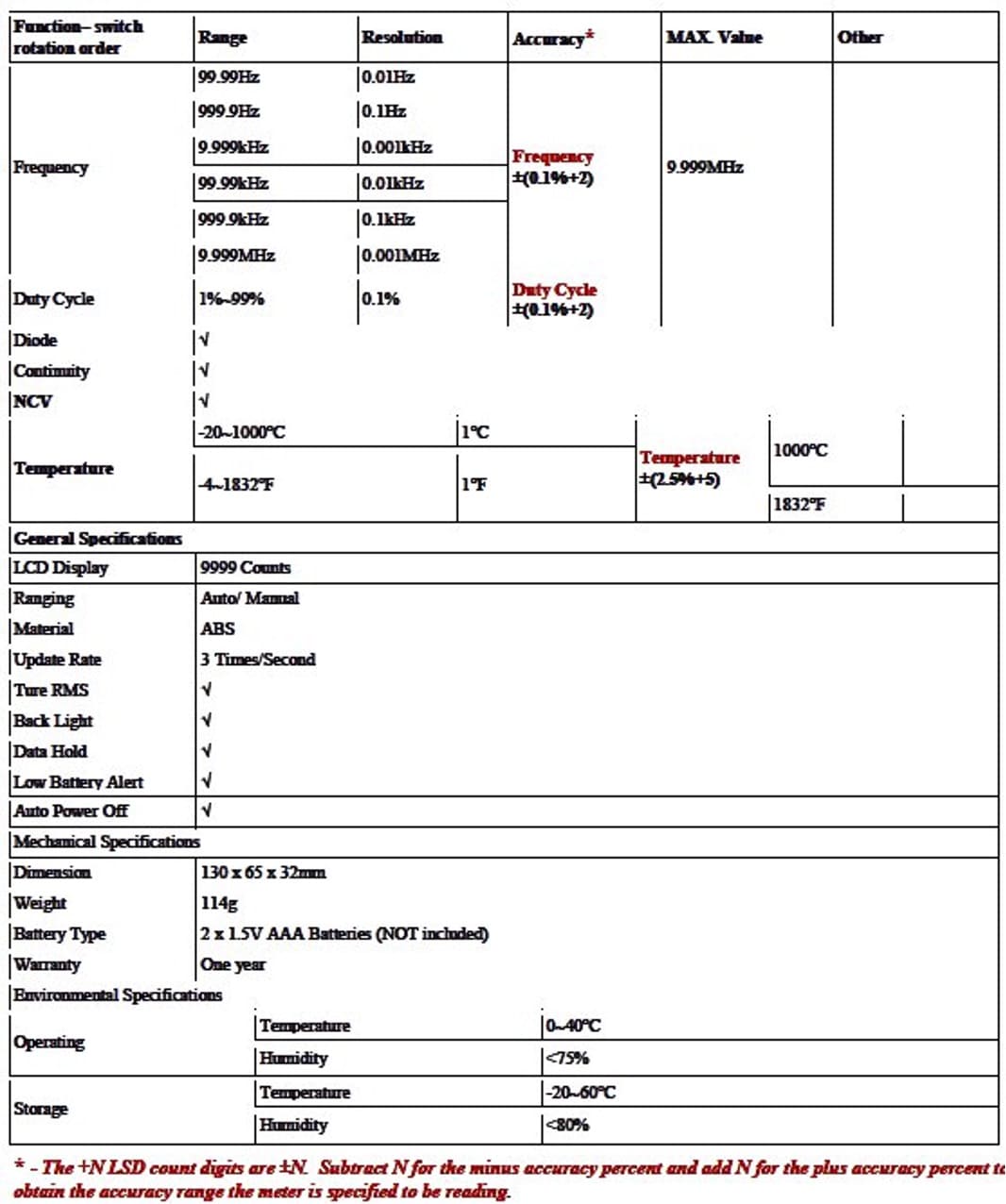

210530 - 2619 Вот основы оптимального (цена/качество) современного цифрового мультиметра. Модель ANENG AN8009.

Пол Истер

Каковы преимущества аналогового мультиметра перед цифровым и какой из них лучше использовать?

Аналоговый измеритель проще, когда вы ищете пик (или ноль) или считываете изменяющийся сигнал. Аналоговые измерители будут выполнять все измерения (кроме сопротивления) без батареи.

Цифровой измеритель хорош, когда вам нужна большая точность. Цифровые измерители, которые имеют столбчатую диаграмму в нижней части дисплея, действительно являются лучшими из обоих, если они быстро реагируют.

Есть также личные предпочтения. Я бы предпочел аналоговый измеритель, чем медленный цифровой измеритель без автоматического выбора диапазона. ОСТЕРЕГАЙТЕСЬ цифровых измерительных приборов без автоматического выбора диапазона, они могут вас убить. Поиск правильного диапазона может ввести вас в заблуждение. По крайней мере, аналоговый измерительный прибор обычно будет показывать ЧТО-ТО, либо очень низкое, либо фиксированное.

Стивен Дж. Гринфилд

Стоит ли использовать цифровой мультиметр (DMM) для проверки аналогового?

Не вижу причин.

Если вы хотите сравнить и откалибровать аналоговый измеритель, используя DMM для проверки напряжения/тока/сопротивления, а затем считать его с помощью аналогового измерителя, конечно. Но у вас должны быть некоторые основания полагать, что ваш DMM соответствует спецификации. Если он новый и не супердешевый, вы можете с уверенностью предположить это.

Если ваш DMM — один из тех супердешевых/бесплатных красных CenTech, которые Harbor Freight любит раздавать или продавать очень дешево, я бы сначала доверился старому аналоговому счетчику. Я нашел много этих ужасных мелочей, которые были неправильными на случайных весах, полных плохих паяных соединений и маленьких шариков припоя. Я думаю, что на заводе плохой контроль качества при их сборке, чтобы снизить затраты.

Если вы хотите снять показания внутри аналогового счетчика, чтобы устранить его неполадки, то да, с теми же оговорками, что и при использовании аналогового счетчика для устранения неполадок аналогового счетчика. Будьте осторожны, чтобы не провести измерение сопротивления или непрерывности, которое зафиксирует стрелку счетчика, который вы ремонтируете. Движение может быть всего от 25 до 50 мкА до полной шкалы, но счетчик на Омах может легко выдать 1 мА (больше со старым аналоговым счетчиком на самой низкой шкале) и повредить или разрушить движение счетчика аналогового счетчика, который вы ремонтируете.

Используете ли вы все еще аналоговый мультиметр, а не цифровой, и почему?

При стабильном напряжении или токе цифровой измеритель может дать гораздо более точный ответ.

Однако если значение меняется, куча быстро меняющихся цифр быстро становится нечитаемой. Но стрелка аналогового мультиметра может дать быструю визуальную индикацию как значения, так и скорости и направления изменения.

Движущаяся стрелка также гораздо быстрее считывается, поэтому в наших автомобилях по-прежнему используются приборы со стрелками, даже несмотря на то, что электроника внутри цифровая.

Пол Монтгомери

Есть ли что-то, что аналоговый мультиметр делает лучше цифрового? Если да, то почему?

Цифровые счетчики часто сбивают электриков с толку, когда показывают напряжение на отключенных проводах.

«Ложное» показание вызвано индуктивной связью или шумом. Высокое сопротивление цифрового счетчика будет считывать эти паразитные напряжения, тогда как аналоговый счетчик — нет.

Многие электрики предпочитают аналоговый счетчик именно по этой причине. Их интересует не столько точность, сколько надежный индикатор наличия напряжения в проводке. Эти случайные показания делают их менее уверенными в счетчике.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ...
