Как использовать мультиметр. Типы прибора, его компоненты и иная информация

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой Мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Рисунок 1: Мультиметр стандартный, один из наиболее простых, популярная модель

Мультиметр — это устройство, используемое для измерения нескольких параметров электрической цепи, таких как напряжение, ток и сопротивление. Устройство состоит из цифрового или аналогового измерителя, батарей, резисторов и других схем, которые обеспечивают измерение нескольких электрических величин с очень высокой точностью и скоростью. Это один из самых распространенных инструментов, используемых техниками, студентами и инженерами по всему миру. Следовательно, знакомство с компонентами мультиметра и тем, как его настроить для различных измерений, стало неизбежным при работе с электрической цепью.

В этой статье рассматривается все, что вам нужно знать о том, как использовать мультиметр.

Оглавление

• Использование мультиметра

• Типы мультиметров

• Компоненты мультиметра

• Использование мультиметра

• Меры предосторожности при использовании мультиметра

• Часто задаваемые вопросы

Использование мультиметра

Мультиметр используется для устранения неполадок в электродвигателях, цепях, источниках питания и переключателях. Это наиболее распространенный инструмент, используемый техниками для устранения неполадок в электрооборудовании. Вот несколько примеров использования:

• Чтобы проверить сомнительную батарею, подключите провода мультиметра и измерьте постоянное напряжение на них — это быстрый и эффективный способ определить, мертва ли она, хороша или находится где-то посередине. Прочитайте статью в Разделе СТАТЬИ Магазина Gtest® о проверке автомобильной батареи с помощью мультиметра для пошагового руководства.

• При сборке различных частей проекта или продукта часто приходится работать с пучком проводов одного цвета. В этом случае можно использовать мультиметр для проверки сопротивления каждого из них, что поможет отличить один провод от другого.

• Если при проверке розетки переменного тока возникают сомнения относительно того, какой контакт находится под напряжением, можно использовать мультиметр, чтобы определить напряжение, выходящее из этой точки, и тем самым проверить, находится ли он под напряжением.

• При работе с электронными платами часто возникает беспокойство по поводу перегрева микросхемы или неисправности конденсатора .Для проверки соответствия температуры допустимым нормам можно использовать мультиметр.

• Целостность коаксиальных кабелей можно проверить с помощью мультиметра.

Типы мультиметров

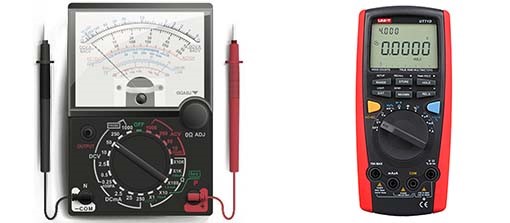

Рисунок 2: Аналоговый мультиметр (слева) и цифровой мультиметр (справа)

Мультиметры в целом подразделяются на аналоговые и цифровые, основное различие заключается в их соответствующих единицах отображения.

• Аналоговые мультиметры имеют стрелочный указатель для отображения показаний, как показано на рисунке 2. Они идеально подходят для приложений с быстро меняющимися значениями, поскольку показывают значения более четко по сравнению с их цифровыми аналогами.

• Цифровые мультиметры выводят числовое значение на дисплей. Они более распространены из-за своей высокой точности по сравнению с аналоговыми аналогами.

Компоненты мультиметра

Рисунок 3: Цифровой мультиметр с щупами и передней панелью: щупы (A), панель дисплея (B), ручка выбора (C) и порты (C).

Основные компоненты мультиметра показаны на рисунке 3. Каждая из меток поясняется следующим образом:

• Ручка выбора (A): На конце ручки имеется стрелка-указатель для выбора измеряемого параметра (например, напряжения, тока и сопротивления).

• Панель дисплея (B): Дисплей представляет собой жидкокристаллический дисплей (ЖК-дисплей), который в нормальных условиях может отображать до четырех цифр, а также имеет возможность отображать знак «минус».

• Порты (C): На передней панели мультиметра имеется три основных порта:

• COM символизирует ОБЩИЙ и обычно используется для подключения заземления или отрицательной части цепи.

• VΩmA позволяет измерять напряжение, ток (до 200 мА) и сопротивление.

• 10А — специальный порт, используемый для измерения больших токов (обычно более 200 мА).

• Щупы (D): Обычно мультиметр поставляется с двумя изолированными щупами (красный щуп и черный щуп) для установления электрического соединения между тестируемым устройством (DUT) и мультиметром. Штекер красного щупа подключается к порту VΩmA, а штекер черного щупа подключается к порту COM, а их выводы подключаются к положительным и отрицательным клеммам тестируемого устройства (DUT). За исключением цвета, между красными и черными щупами нет никакой разницы.

Использование мультиметра

Передняя панель мультиметра (рисунок 4) имеет различные функции, помогающие измерять параметры, перечисленные ниже:

• А: Постоянное напряжение

• B: Переменное напряжение

• С: Текущий

• D: Коэффициент усиления транзистора (hfe)

• Э: Температура

• F: Проверка непрерывности

• Г: Сопротивление

• H: Место для монтажа выводов эмиттера, базы и коллектора транзистора.

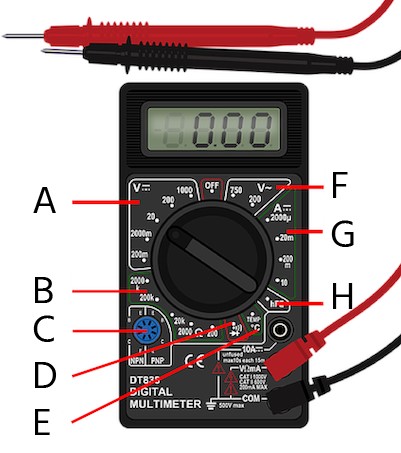

Рисунок 4: Использование мультиметра для проверки: постоянного напряжения (A), монтажного пространства для выводов эмиттера, базы и коллектора транзистора (B), сопротивления (C), проверки целостности цепи (D), температуры (E), переменного напряжения (F), тока (G) и коэффициента усиления транзистора (H).

Как измерить напряжение мультиметром

1. Вращая ручку, выберите значение, ниже которого может находиться указанное значение напряжения.

2. Подключите вывод красного щупа к положительной клемме, а вывод черного щупа — к отрицательной (или заземляющей) клемме.

3. Убедитесь, что выбран правильный диапазон для измерения. Общее правило заключается в том, чтобы сначала установить самый высокий диапазон, а затем при необходимости перейти на следующий более низкий диапазон.

4. На дисплее отобразится напряжение на выводах.

Например, чтобы проверить, неисправна ли батарея мобильного телефона, подключите батарею к красному и черному щупам, поверните ручку и выберите значение 20 В (поскольку предполагаемое значение напряжения на батарее мобильного телефона составляет около 5 вольт, следовательно, необходимо выбрать более высокое значение из панели, ниже которого падает предполагаемое напряжение). Это может потребовать некоторых проб и ошибок.

Обязательно выберите из диапазона напряжений постоянного тока. Если рассматриваемое напряжение — переменное, как в случае с электрической вилкой внутри дома, поверните ручку и выберите V~ (что символизирует измерение переменного напряжения).

Как измерить ток мультиметром

1. Поверните ручку и выберите один из диапазонов тока, отображаемых на панели.

2. Подключите красный щуп к разъему 10 А, если измеряемый ток превышает 200 мА.

3. Убедитесь, что выбран правильный диапазон для измерения. Общее правило заключается в том, чтобы сначала установить самый высокий диапазон, а затем при необходимости перейти на следующий более низкий диапазон.

4. Дисплей показывает ток на выводах.

Как измерить сопротивление мультиметром

1. Чтобы проверить сопротивление резистора, подключите резистор к красному и черному щупам, поверните ручку так, чтобы она указывала на одно из значений сопротивления на передней панели (начните с самого высокого значения).

2. Выбранное значение на панели всегда должно быть больше измеряемого значения резистора, поэтому примените немного проб и ошибок при выборе указателя ручки. Но в любом случае значение сопротивления получается гораздо быстрее и точнее по сравнению с обычным ручным методом 'BBROY' (используя цветовую кодировку резисторов для определения их значений сопротивления).

3. На дисплее отображается значение сопротивления, измеренное на проводах.

Рисунок 5: Измерение сопротивления с помощью мультиметра

Проверка целостности цепи мультиметром

Щупы в мультиметре можно использовать для проверки наличия жизнеспособного соединения между двумя точками в цепи. Эта функция особенно полезна при отладке цепи и проверке ошибок соединения. Предохранитель можно проверить, подключив его к щупам в режиме непрерывности, и если это приведет к звуковому сигналу, предохранитель в порядке. Для получения подробного руководства по проверке предохранителя, рекомендуется ознакомиться со статьёй Проверка предохранителя с помощью мультиметра.

1. Поверните ручку и выберите на панели символ, соответствующий распространяющейся звуковой волне, при котором устройство перейдет в режим проверки целостности цепи.

1.1. В этом режиме, когда оба зонда соприкасаются друг с другом, раздается звуковой сигнал, указывающий на замыкание соединения.

2. Прикоснитесь одним щупом к точке A, а вторым щупом — к точке B. Если раздастся звуковой сигнал, это будет означать, что они подключены.

3. На дисплее отображается сопротивление в проверяемых точках.

Проверка транзистора с помощью мультиметра

Транзистор проверяется мультиметром на наличие неисправностей или значение его прямого усиления (hfe).

1. Поверните ручку мультиметра и установите ее в положение «hfe».

2. Подключите три клеммы транзистора к гнезду, предназначенному для транзистора на передней панели мультиметра.

3. Обратите внимание на значение «hfe», отображаемое на мультиметре.

4. Сравните экспериментальное значение со значением, указанным в техническом описании транзистора, чтобы проверить их соответствие.

5. В качестве альтернативы проверьте отдельные соединения транзистора на целостность, как обсуждалось в предыдущем разделе.

Меры предосторожности при использовании мультиметра

• Рекомендуется предусмотреть измеряемый сигнал и соответствующим образом установить диапазон на устройстве, чтобы избежать перегрузки и повреждения мультиметра.

• Чтобы продлить срок службы батареи электрического мультиметра, выключайте его, когда он не используется.

• При использовании красного и черного щупов мультиметра всегда держитесь за зажатую часть, а не за ее пределы, чтобы избежать поражения электрическим током при измерении больших напряжений.

• После использования постарайтесь поместить мультиметр и щупы в соответствующие корпуса, чтобы избежать механических или электрических повреждений.

• Если мультиметр не используется в течение длительного времени, обязательно извлеките из него батареи, чтобы предотвратить коррозию.

Часто задаваемые вопросы

Является ли амперметр разновидностью мультиметра?

Амперметр измеряет электрический ток, протекающий по цепи, тогда как мультиметр может делать больше, например, измерять напряжение, ток и сопротивление.

Какой тип мультиметра мне нужен?

Выбор мультиметра зависит исключительно от области применения. Несколько указателей — это измеряемые параметры, простота использования, стоимость и производитель.

В чем разница между вольтметром и мультиметром?

Вольтметр может измерять только напряжение, тогда как мультиметр может измерять напряжение, сопротивление и ток.
