РЧ характеристики

Частота

Диапазон частот: от 0 Гц до 8 ГГц. Исходная точность установки центральной частоты: в пределах 10–7 после прогрева в течение 10 мин. Разрешение установки центральной частоты: 0,1 Гц.

Точность считывания маркера частоты:

<40 МГц ± (RE x MF + 0,001 x диапазон + 0,2) Гц

>=40 МГц ± (RE x MF + 0,001 x диапазон + 2) Гц. Примечание. RE: погрешность опорной частоты; MF: частота маркера (Гц)

Точность диапазона: ±0,3% (авторежим). Опорная  (эталонная)  частота Изменение в течение дня: 1x10–9 (после 30 дней работы)

Изменение в течение года: 1x10–7 (после 30 дней работы)

Температурный дрейф: 1x10–7 (от 10 до 40 °C). Общая частотная погрешность: 2x10–7 (в течение одного года после калибровки)

Эталонный уровень выходного сигнала: > 0 дБм. Входная частота внешнего эталона: 10 МГц

Диапазон входных частот внешнего эталона: от –10 дБм до + 6 дБм, уровень паразитных помех должен быть < –80 дБ ниже несущей в пределах смещения 100 кГц

Полоса разрешения (режим анализа спектра)

Диапазон полосы разрешения: от 1 Гц до 10 МГц (автоматически или выбирается пользователем (произвольно)).

Форма полосы разрешения: от 1 Гц до 10 МГц. Примерный гауссиан, коэффициент формы: обычно <5:1 (60:3 дБ). Также можно выбрать другие формы: прямоугольную, Найквиста и корень из Найквиста.

Точность полосы разрешения: в пределах 6% (относительно полосы –3 дБ). ±0,1% (относительно полосы шума).

Минимальные установки разрешения полосы разрешения (RBW) анализа спектра относительно полосы обзора

Расширенное разрешение включено

Диапазон (RB): > 2ГГЦ (100 кГц), >1 ГГц до 2 ГГц (50 кГц), >500 МГц до 1 ГГц (20 кГц), >20 МГц до 500 МГц (10 кГц), >500 кГц до 20 МГц (1 кГц), >200 кГц до 500 кГц (500 Гц), >100 кГц до 200 кГц (200 Гц), >50 кГц до 100 кГц (100 Гц)

Разрешение по частоте (режим реального времени и режим анализатора спектра (БПФ))

Диапазон полосы шумов, режим RTSA: от 0,250545 Гц до 100,218 кГц.

Производительность БПФ, режим спектра. Количество выборок на кадр: от 64 до 8192 (65536 выборок на кадр, расширенное разрешение).

Типы окон: прямоугольное, окно Парзена, окно Велша, синус-лепесток, окно Хэннинга, синус в кубе, синус в четвертой степени, окно Хэмминга, окно Блэкмана, окно Розенфилда, окно Блэкмана-Харриса 3A, Блэкмана-Харриса 3B, Блэкмана-Харриса 4A, Блэкмана-Харриса 4B, плоское.

Обработка спектра с помощью технологии “цифрового люминофора” (Digital   Phosphor,   DPX)

Скорость обработки спектра: 48 тыс. спектров/сек, независимо от диапазона. Количество кривых: 2. Типы кривых: растровая с цветовой градацией, +пик, удержание максимума, –пик, удержание минимума, среднее значение. Минимальная длительность сигнала для 100% вероятности отображения: 31 мкс. Диапазон: от 100 Гц до 36 МГц. Точность полосы разрешения: 7%.

Стабильность

Остаточная частотная модуляция: обычно < 2 Гц от пика к пику.

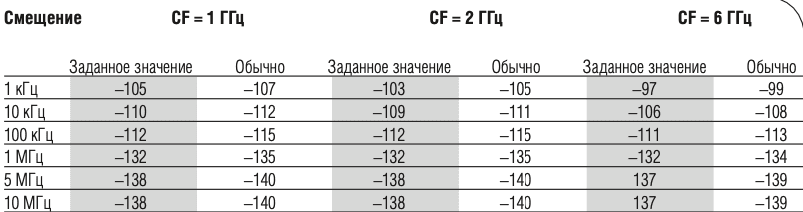

Боковые полосы фазовых шумов, дБ ниже несущей/Гц при заданной центральной частоте (Center Frequency, CF).

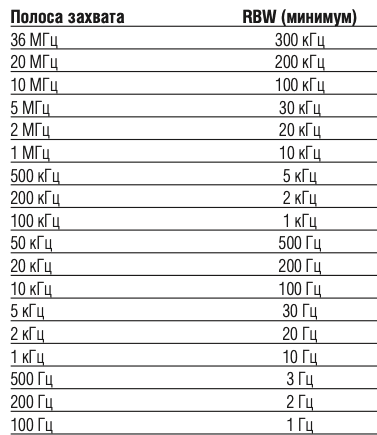

Диапазон полосы разрешения (RBW) относительно диапазона частот (DPX)

Амплитуда (спецификации за исключением ошибки рассогласования)

Диапазон измерения: отображаемый средний уровень шума к максимально допустимому входному сигналу. Диапазон входного аттенюатора. Вход РЧ/основная полоса: от 0 дБ до 55 дБ с шагом 5 дБ. Вход IQ (опция 03): от 0 дБ до 35 дБ с шагом 5 дБ. Максимально допустимый уровень входного сигнала. Средний непрерывный сигнал (РЧ полоса, RF ATT >= 10 дБ): – +30 дБм. Макс. напряжение постоянного тока: РЧ полоса ±0,2 В, основная полоса ±5 В, вход IQ опц.03 ±5 В. Максимальный измеряемый уровень входного сигнала: средний непрерывный сигнал (RF ATT: Auto) +30 дБм. Логарифмический диапазон дисплея: от 10 мкдБ/ деление до 10 дБ/деление. Деления на дисплее: 10 делений. Отображаемые единицы: дБм, дБмкВ, вольты, ватты, герцы для измерений частоты и градусы для измерений фазы. Разрешение  считывания  маркера, в  единицах  дБ:  0,01  дБ.Разрешение  считывания  маркера, в единицах вольт: 0,0001 мкВ.Диапазон установки опорного уровня (РЧ): от –50 дБм до +30 дБм с шагом 1 дБ.Основная полоса: от –30 дБм до +20 дБм с шагом 5 дБ. Входы IQ (опция 03): от –10 дБм до +20 дБм с шагом 5 дБ. Линейность уровня в диапазоне дисплея: ±0,2 дБ согласно техническим характеристикам; ±0,12 дБ обычно.

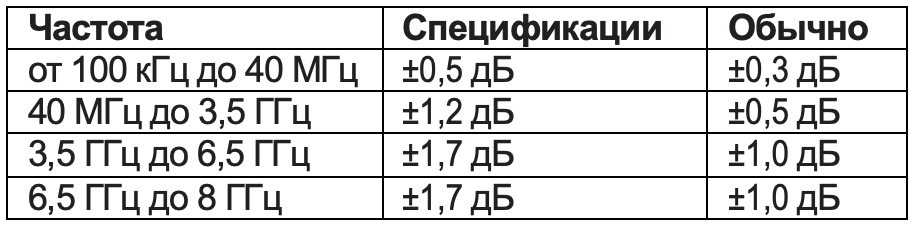

Частотная характеристика (от 20 °C до 30 °C, аттенюация >= 10 дБ)

Точность амплитуды (сигнал –20 дБм, аттенюация 0 дБ, от 20 °C до 30 °C)

Абсолютная точность амплитуды в точке калибровки. РЧ  (100  МГц):  ±0,5  дБ. Основная полоса (25 МГц): ±0,3 дБ.

Неопределенность установки входного аттенюатора: ±0,2 дБ.

Точность опорного уровня (от –10 дБм до –50 дБм при 100 МГц): ±0,2 дБ.

VSWR: (атт. >= 10 дБ, предварительное усиление выключено), типичное значение, < 1,4:1(от 300 кГц до 40 МГц), < 1,3:1(от 40 МГц до 3 ГГц), < 1,4:1(от 3 ГГц до 8 ГГц).

Искажение

Интермодуляционные искажения 3го порядка: (полная мощность сигнала = –7 дБм, опорный уровень +5 дБм, аттенюатор настроен на оптимальную производительность).

Частота: интермодуляционные искажения 3-го порядка.

2,0 ГГц: < –78 дБ ниже несущей.

Искажения по 2й гармонике (сигнал –30 дБм на входном преобразователе)

Частота, типичное искажение по 2й гармонике: от 10 МГц до 1,4 ГГц – < –65 дБ ниже несущей; 1,4 ГГц до 1,75 ГГц – <–70 дБ ниже несущей.

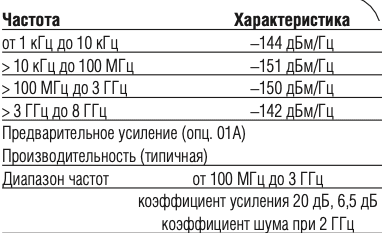

Отображаемый средний уровень шума (вход нагружен)

Остаточный отклик (вход нагружен, опорный уровень = –30 дБм, RBW = 100 кГц)

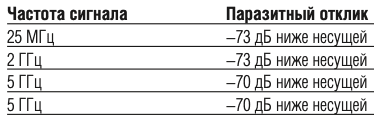

Паразитный отклик с сигналом (сигнал на центральной частоте, диапазон=10 МГц, эталонный уровень=0 дБм, RBW=50 кГц, уровень сигнала = –5 дБм)

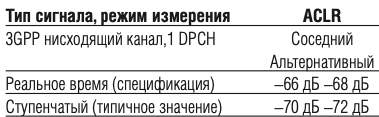

Динамический диапазон коэффициента утечки   соседнего   канала (типичное значение, CF = 2,1425 ГГц, при амплитуде тестового сигнала, отрегулированной для оптимальной производительности)

Частотная характеристика и линейность фазы промежуточной частоты (IF) (центральная частота 400 МГц, полоса 36,6 МГц, типичное значение). Амплитуда: ±0,3 дБ. Фаза: ±2,5°.

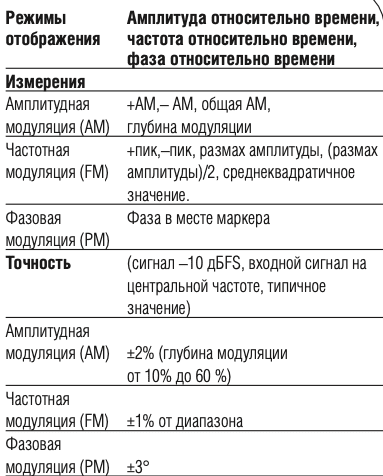

Анализ аналоговой модуляции

Измерения импульсов

Режимы отображения: таблица измерений импульсов, форма импульсного сигнала.

Измерения: ширина импульса, пиковая мощность импульса, отношение вкл/выкл, неравномерность, интервал повторения импульсов, коэффициент заполнения, межимпульсная фаза, мощность в канале, занимаемая полоса (OBW), эквивалентная полоса (EBW), девиация частоты.

Минимальная ширина импульса для обнаружения: 20 выборок (400 нсек при максимальной частоте выборок).Максимальная длительность импульса: 260 тыс. выборок.

Входы и выходы

Передняя панель

Входной разъем РЧ и группового спектра: N-тип, 50 W. Входы I и Q (опция 03): тип BNC. Разъем питания предварительного усилителя: Lemo, 6 полюсов; Контакт 1=NC. Контакт 2=ID1. Контакт 3=ID2. Контакт 4=–12В. Контакт 5=земля (GND). Контакт 6= +12В.

Задняя панель

Аналоговый выход IF: тип BNC , частота 421 МГц. Опорный выход 10 МГц: 50 W, BNC, > –3 дБм. Опорный вход 10 МГц: 50 W, BNC, от –10 дБм до +6 дБм. Вход внешнего сигнала запуска: Ext Trig, BNC, высокий уровень от 1,6 до 5,0 В, низкий уровень от 0 до 0,5 В. Интерфейс   GPIB:   IEEE   488.2. Выход сигнала запуска: 50 W, BNC, высокий уровень >2,0 В, низкий уровень <0,4 В (выходной ток 1 мА).

Цифровой выход IQ (опция 05)

Тип разъема: MDR (3M) 50 контактов x 2.

Выход данных

Idata – 16 бит LVDS. Qdata – 16 бит LVDS.

Управляющий выход: часы LVDS, макс. 51,2 МГц. Управляющий вход: возможен вывод данных IQ, вывод данных IQ обеспечивается подключением контакта GND. Время от нарастания тактового сигнала до передачи данных (время удержания): >5 нсек.Время от передачи данных до нарастания тактового сигналов (время установки): > 5 нсек.

Примечание. Данные от опции 05 требуют применения к данным IQ поправочных коэффициентов. Это позволит достигнуть для RSA3408A сходной производительности в РЧ области.

Боковая панель

Интерфейс локальной сети Ethernet: 10/100Base-T. Последовательный интерфейс: USB 1.1, два порта. Выход VGA: VGA-совместимый,15 DSUB. Дисковод для гибких дисков: 3,5 дюйма, 1,44 Мб.

Общие характеристики

Температурный диапазон. Эксплуатация: от +10 °C до +40 °C. Хранение: от –20 °C до +60 °C. Время прогрева: 20 минут.

Высота над  уровнем моря

В рабочем режиме: до 3000 м (примерно 10 тыс. футов). В нерабочем состоянии: до 12190 м (примерно 40 тыс. футов).

Безопасность и электромагнитная совместимость: UL 61010-1; CSA C22.2 No.61010-1-04. IEC61010, second edition (Self Declaration). Low Voltage Directive 2006/95/EC; EN61010-1: 2001 Требования к безопасности электрического оборудования для измерений и лабораторного использования. EC Council EMC Directive 2004/108/EEC;EN61326: 1997 Стандарт семейства продуктов для электрического оборудования, предназначенного для измерений, контроля и лабораторного использования - требования к электромагнитной совместимости. Radiocommunications Act:1992, EMC Regulatory Arrangements, AS/NZS CISPR 11 (промышленное, научное и медицинское оборудование).

Требования к питанию: от 90 до 264 В переменного тока, от 47 Гц до 63 Гц.

Энергопотребление: 400 вольт-ампер максимум.Хранение данных: внутренний жесткий диск, USB-порты, дисковод для дискет, съемный жесткий диск (опция 06).Вес, со всеми опциями: 20 кг (44 фунтов).

Размеры (в мм)

Без амортизаторов и ножек – 215 мм (В) x 425 мм (Г) x 425 мм (Ш).

С амортизаторами и ножками – 238 мм (В) x 470 мм (Г) x 445 мм (Ш).

Интервал между калибровками: один год.

Гарантия: один год.

GPIB – SCPI-совместимый, IEEE488.2-совместимый.

Информация для заказа

RSA3408B

Анализатор спектра реального времени, от 0 Гц до 8 ГГц.

Комплект поставки: руководство пользователя, руководство программиста (на компакт-диске), шнур питания, адаптер BNC-N, USB-клавиатура, USB-мышь, передняя крышка.

Опции – описание

Опция 1A: предварительный усилитель, внешний, от 0,1 до 3 ГГц, коэффициент усиления 20 дБ, коэффициент шума 6,5 дБ. Опция 02: глубокая память на 65,5 мегавыборок, запуск по частотному шаблону. Опция 03: IQ, дифференциальные входы IQ. Опция 05:  цифровой  выход  IQ. Опция 06: съемный жесткий диск (40 Гб). Опция 21: комплект для расширенных измерений (анализ режима GP, RFID, источник сигнала). Опция 24:  анализ  GSM/EDGE. Опция 25: анализ CDMA 1X Forward/Reverse Link. Опция 26: анализ 1X EVDO Forward/Reverse Link. Опция 28:  анализ  TD-SCDMA. Опция 29: анализ WLAN 802.11a/b/g/n. Опция 30: анализ 3GPP Release 99 (W-CDMA) и Release 5 UL/DL (HSDPA). Опция 40: анализ 3GPP Release 6 (HSUPA <
