Измерение параметров трансформатора тока и трансформатора напряжения

Чем отличается трансформатор напряжения от трансформатора тока

Трансформатор напряжения очень похож на обычный силовой трансформатор. Его основная задача - понизить высокое напряжение до безопасного уровня для измерений. Как правило, выходное напряжение составляет около 110 В, что позволяет безопасно подключать измерительные приборы и системы мониторинга без риска повреждения оборудования.

Принцип работы трансформатора напряжения

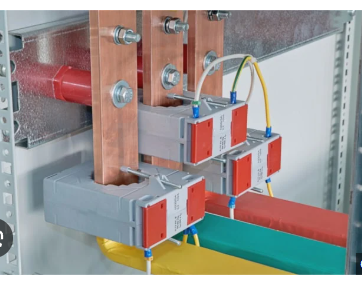

Особенности трансформатора тока

Трансформатор тока предназначен для понижения больших значений тока до безопасного уровня, пригодного для измерений. В отличие от трансформатора напряжения, он работает с током, а не с напряжением.

Конструктивно трансформатор тока имеет один или несколько витков первичной обмотки и десятки витков вторичной обмотки. Между первичной частью и магнитопроводом предусмотрен значительный воздушный зазор, обеспечивающий необходимые характеристики устройства.

Важно: вторичная обмотка трансформатора тока ДОЛЖНА быть постоянно подключена к амперметру либо замкнута накоротко. Разрыв вторичной цепи может привести к возникновению очень высокого и опасного напряжения, представляющего угрозу для оборудования и персонала.

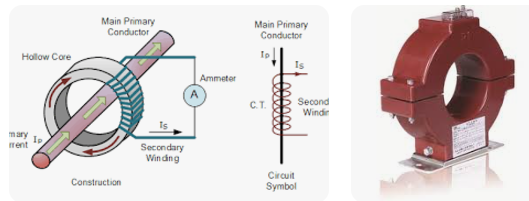

Схема подключения трансформатора тока

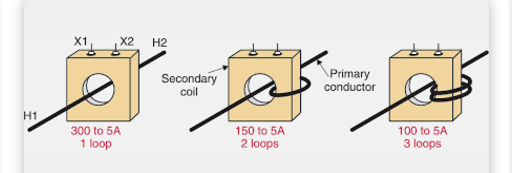

Конструкция трансформатора тока

Сравнение принципов работы трансформаторов тока и напряжения

Основные отличия

Параметр	Трансформатор напряжения	Трансформатор тока
Назначение	Понижение высокого напряжения	Понижение большого тока
Выходной параметр	Безопасное напряжение для измерения	Безопасный ток для измерения
Подключение вторичной обмотки	К вольтметру или измерительной системе	К амперметру или через короткозамкнутую перемычку
Опасный режим работы	Короткое замыкание вторичной обмотки	Разрыв вторичной цепи

Заключение

Трансформаторы напряжения и тока являются важными элементами измерительных систем и систем энергетического контроля. Трансформатор напряжения обеспечивает безопасное измерение высоких напряжений, а трансформатор тока позволяет контролировать большие токи без прямого подключения измерительных приборов к силовым цепям.

Правильное подключение и эксплуатация этих устройств гарантируют безопасность персонала и высокую точность электротехнических измерений.
