Автор: Дон Шульц, старший технический консультант trueCABLE, сертифицированный Fluke Networks Copper/Fiber CCTT, BICSI TECH, INSTC и INSTF.
Не все тестеры Ethernet-кабелей одинаковы. Выбор зависит от того, что именно вы тестируете и насколько глубоко вам нужно исследовать. Ваш бюджет, договорные условия (если таковые имеются) и потребности бизнеса также играют важную роль!
В этом руководстве мы подробно рассмотрим типы тестеров, их наилучшие характеристики и расскажем, как выбрать подходящий именно вам тестер Ethernet-кабеля.
Для чего нужен тестер кабеля Ethernet?
Тестеры кабелей связи имеют несколько названий, которые обычно указывают на основной тип тестирования, для которого предназначено устройство:
• Тестер кабеля Ethernet
• Тестер кабеля RJ45
• Тестер кабеля LAN
• Тестер сетевого кабеля
По сути, все вышеперечисленные термины означают одно и то же — тестирование кабеля связи. В качестве кабеля связи может использоваться медная витая пара (обычно называемая Ethernet), коаксиальный кабель последовательного интерфейса и оптоволоконный кабель.
Идея заключается в том, чтобы проверить работоспособность кабеля (а возможно, и логической части сети). Очевидно, что чем дешевле тестер, тем меньшим количеством функций он обладает и тем менее полезен. Ниже приведены некоторые основные функции тестирования.
• Целостность. Все тестеры медных кабелей Ethernet и коаксиальных кабелей выполняют базовую проверку целостности, что, по сути, означает, что все необходимые провода подключены без коротких замыканий, обрывов и т. д.
• Схема разводки. Помимо проверки целостности, все тестеры медных кабелей категории витая пара (например, Cat5e, Cat6, Cat6A и т. д.) предоставляют схему разводки с правильной последовательностью, необходимой для корректной работы кабеля. Этот тест позволяет убедиться, что провода не перепутаны, не находятся в неправильном положении, и предоставляет базовую информацию для поиска неисправностей, например, какие провода расположены неправильно.
• Качество сигнала. Более продвинутые тестеры измеряют качество сигнала, которое бывает двух видов:
o Тестирование BERT (коэффициент битовых ошибок). Этот тип теста использует реальные пакеты данных Ethernet и передает их между основным устройством, которое принимается и проверяется на удаленном устройстве. Идея заключается в проверке способности кабеля развивать определенную скорость и наличия потерь пакетов на этой скорости.
o Сертификация на соответствие стандартам ANSI/TIA. Сертификационные испытания не ограничиваются проверкой скорости как таковой, а измеряют различные параметры, используя сложные вычисления, чтобы фактически определить, соответствует ли категория кабеля требованиям к производительности категории, изложенным в стандарте производительности ANSI/TIA 568.2-D для медного кабеля. В мире оптоволокна для измерения производительности в соответствии со стандартом ANSI/TIA 568.3-D используется OLTS (тестовый набор для измерения оптических потерь). Эти тесты по своей сути являются «мгновенными» и дают чёткий ответ «ПРОШЕЛ/ НЕ ПРОШЁЛ» с очень подробными данными. Скорости, которых может достичь кабель, гарантированно соответствуют данному типу кабеля.
• Проверка PoE. Проверка PoE доступна в тестерах разных ценовых категорий. Некоторые из более продвинутых тестеров схемы разводки проводов могут выполнять эту функцию, и все более продвинутые тестовые устройства предоставляют её. Идея заключается в проверке наличия PoE с помощью более простых тестеров, для которых требуется, чтобы один конец кабеля был подключен к коммутатору PoE Ethernet или инжектору PoE. Самые дорогие тестеры фактически подают и измеряют напряжение PoE с помощью автономного тестового комплекта без необходимости использования коммутаторов/инжекторов Ethernet PoE.
• TDR и OTDR. Рефлектометры временной области — это тестовые устройства, которые генерируют импульс энергии в кабеле для определения местоположения и величины неисправностей кабеля, обрывов, сращиваний, заделок или других событий по всей длине токопроводящего кабеля. Этот тип тестера может быть автономным или встроенным в более продвинутые тестеры. В случае оптоволоконного кабеля используется OTDR или оптическая рефлектометрия временной области.
• Тестирование логического уровня (сети). Этот тест оценивает фактическую сеть Ethernet и требует полностью работоспособной сети с коммутаторами Ethernet в дополнение к тестеру. Различные тестеры, такие как Fluke LinkIQ, способны помочь в обнаружении сетевых устройств, определении возможностей порта коммутатора, проблем с IP-адресами, информации о маршрутизации VLAN и т. д. Это критически важный инструмент для ИТ-специалистов.
• Генератор тональных сигналов. Генератор тональных сигналов — это отдельный инструмент, используемый в сочетании с основным устройством. Основной испытательный блок подаёт уникальный сигнал на определённый кабель, помогая определить, какой кабель находится в больших кабельных жгутах или в случаях, когда кабели не имеют надлежащей маркировки. Этот инструмент может быть незаменим при определении местоположения кабеля в крупных системах. Инструменты для тонирования могут поставляться в комплекте с тестером или приобретаться отдельно.
Вот пример того, на что способен и что ищет каждый тип тестера. Следует отметить, что чем больше возможностей, тем выше цена. Цены варьируются от менее чем 50 до более чем 14 000 долларов!
¹Измерение длины с помощью тестеров медных кабелей выполняется посредством измерения сопротивления или с помощью программируемого NVP (номинальной скорости распространения сигнала). Длины, определяемые методом измерения сопротивления с фиксированным значением, менее точны из-за различных факторов.
Типы тестеров кабелей Ethernet (и для чего они лучше всего подходят)
Базовые тестеры непрерывности
• Подходит для: домашних пользователей, простых проверок «прошёл/не прошёл»
• Тесты: подключение, парное соединение проводов, короткие замыкания

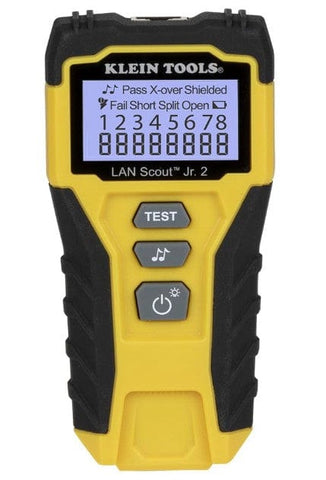

• Пример: Klein Tools LAN Scout Jr
• Совет: отлично подходит для проверки работоспособности кабеля, но не для оценки производительности
Pros:
• Обычно менее 50 долларов США
• Простота использования и отсутствие необходимости в специальном обучении
• Не требует периодической калибровки
Cons:
• Очень ограниченная функциональность
• Минимальная информация по устранению неполадок
• Абсолютно нет информации о производительности
• Нет информации о длине
• Как правило, отсутствует возможность настройки тона
Комплект Port Mapper + PoE Tester
• Оптимально для: ИТ-специалистов малого бизнеса, настройки VoIP
• Тестирование: подключения, парного соединения проводов, коротких замыканий, сопоставления портов, напряжения PoE

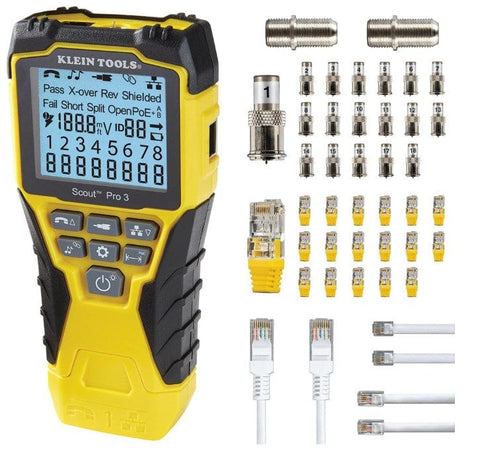

• Пример: Klein Scout 3 Pro
• Совет: полезно при развертывании IP-телефонов или камер
Pros:
• Обычно менее 150 долларов США
• Простота использования и отсутствие необходимости в обучении
• Не требует периодической калибровки
• Добавлена поддержка PoE
• Обычно добавлена возможность тонирования кабелей (тонирующее устройство входит в комплект поставки или приобретается отдельно)
Cons:
• Очень ограниченная функциональность
• Минимальная информация по устранению неполадок
• Полностью отсутствует информация о производительности
• Отсутствует информация о длине
• Для проверки/обнаружения PoE требуется существующий коммутатор PoE Ethernet или инжектор PoE
Автономный тестер TDR/OTDR
• Подходит для: кабельных подрядчиков, проверяющих поступающие партии, в ситуациях, когда расстояние до места неисправности должно быть предельно точным.
• Тесты на: подключение, парность проводов, короткие замыкания, длину.

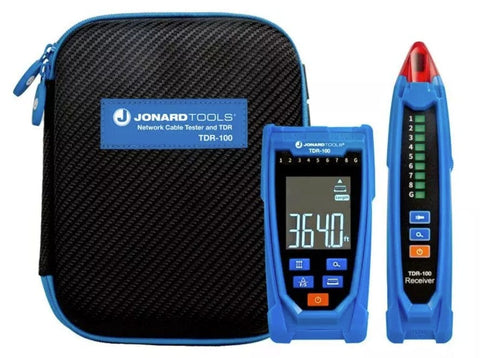

• Пример: Jonard Tools TDR-100.
• Совет: отлично подходит для тонирования отдельных кабелей, так как устройство тонирования часто входит в комплект.
Pros:
• Обычно менее 300 долларов США
• Простота использования и отсутствие необходимости в специальном обучении
• Не требует периодической калибровки
• Чрезвычайно точное измерение длины
Cons:
• Ограниченная функциональность
• Абсолютно никакой информации о производительности
Квалификатор кабелей (включая тесты BERT) и Сетевой анализатор
• Оптимально для: оценки скорости кабеля с данными для устранения неисправностей (при необходимости), тестирования уровня логической сети, расширенного тестирования «что, если» на предмет влияния окружающей среды на кабельные сбросы (не для всех моделей), детальной проверки PoE и нагрузочного тестирования.
• Тесты: все, что могут проверить тестеры целостности, плюс расширенные данные TDR и OTDR, оценки скорости, подробные данные для устранения неисправностей, обнаружения и устранения неисправностей логической сети.

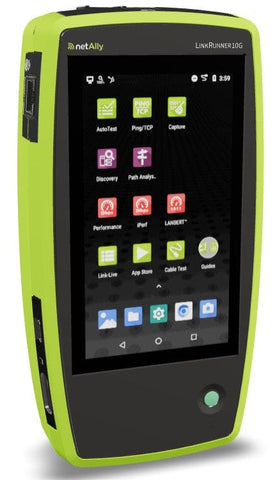

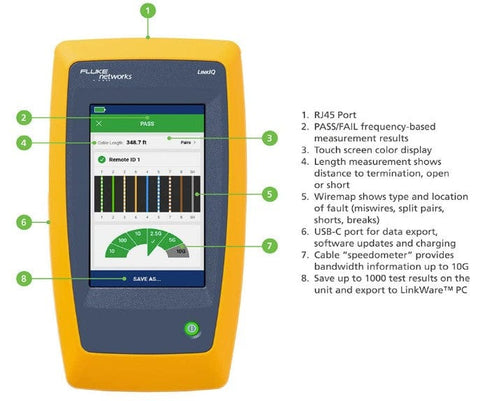

• Примеры: Fluke LinkIQ (различные модели) и netAlly Link Runner 10G.
• Совет: Идеально подходит для ИТ-специалистов и небольших и средних кабельных подрядчиков. Это незаменимые устройства для небольших и средних кабельных подрядчиков, которые предоставляют различные услуги, но не хотят или не должны предоставлять услуги официальной сертификации.
Pros:
• Наконец-то тестер, предоставляющий информацию о производительности кабеля!
Тестеры работают автономно, не требуя работающей сети для оценки скорости кабеля.
• Обеспечивают расширенные возможности диагностики сетевых неполадок, такие как обнаружение устройств, сегментация VLAN, назначение портов коммутатора, разрешение конфликтов IP-адресов и захват пакетов.
• Не требуют периодической калибровки.
Профессиональные и готовые к печати отчёты о тестировании на основе сохранённых результатов.
Модульность позволяет использовать аксессуары для медных и оптоволоконных сетей.
Cons:
• Значительно дороже, чем базовые кабельные тестеры. Цены варьируются от 2400 до 6000 долларов в зависимости от аксессуаров и функциональности, но, по крайней мере, эти устройства имеют модульную конструкцию, и при необходимости можно приобрести дополнительные компоненты для расширения возможностей.
• Требуется обучение, но не обязательно формализованное. Приготовьтесь посмотреть несколько видео на YouTube и прочитать руководство.
Сертификационные тестировщики

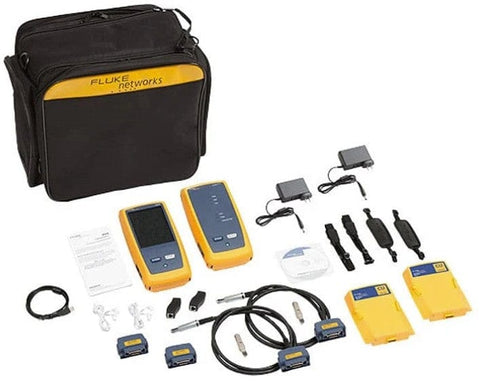

Базовый комплект Fluke Versiv2 DSX-8000 для сертификации
меди
www.fluke.com
• Подходит для: крупных и средних подрядчиков по прокладке кабелей, монтажу структурированных кабельных систем без установленного сетевого оборудования.
• Тесты: Соответствие стандартам ANSI/TIA 568.2-D (медная витая пара), ANSI/TIA 568.3-D (оптоволоконный кабель), ANSI/TIA 568.4-D (коаксиальный кабель).
• Пример: Анализатор серии Fluke DSX CableAnalyzer.
• Совет: Обычно требуется по контракту для участия в коммерческих тендерах или гарантийных обязательствах по прокладке кабелей. Учитывая первоначальные и текущие расходы, связанные с сертификацией, многие кабельные компании передают сертификацию на аутсорсинг.
Pros:
• Результаты испытаний без «тычков пальцем в небо». Сертификация кабелей осуществляется в соответствии с действующим стандартом ANSI/TIA. Сертификация либо успешна, либо нет.
• В случае сбоя предоставляются подробные данные по устранению неполадок, что значительно упрощает выявление и устранение проблем, экономя время подрядчика.
• Для проведения сертификации тестерам не требуется работающая сеть, они работают автономно, что весьма удобно, поскольку большинство кабельных работ выполняется во время строительства зданий.
• Предоставляет расширенную информацию о характеристиках кабеля в дБ (децибелах) с подробными графиками сигналов, идентификацией кабелей и другими данными для документирования.
• Сертификация — это золотой стандарт полевых испытаний кабельных систем, целью которых является обеспечение качества и долговечности.
• Сертификационные испытательные комплекты необходимы для создания печатных отчетов об испытаниях и возможности экспорта в различные форматы файлов. Сертификационные испытательные комплекты могут сохранять тысячи результатов испытаний по различным проектам. • Сертификация оптоволокна и меди осуществляется за счет модульности (буквально с использованием различных типов модулей), что дает возможность дополнять и наращивать основные и удаленные блоки.
Cons:
• Чрезвычайно высокая стоимость. Цены начинаются от 14 000 долларов США за сертификацию базового медного кабеля и значительно превышают 30 000 долларов США при покупке всех аксессуаров и модулей, что обеспечивает возможность тестирования всех типов коммуникационных кабелей (оптоволокно, медная витая пара и коаксиальный кабель последовательной связи).
• Настоятельно рекомендуется крутая кривая обучения с формализованным обучением. Даже в этом случае формализованное обучение необходимо дополнять практическим опытом для достижения высокого уровня мастерства.
• Требуется ежегодная калибровка, что приводит к простою тестера для отправки модулей обратно производителю, что, в свою очередь, вероятно, потребует столь же дорогостоящего резервного тестового блока. Калибровка стоит от 700 долларов США за модуль, и всегда используется пара модулей.
• Отсутствует функция обнаружения и устранения неисправностей сети на логическом уровне, которая есть в блоках квалификаторов кабелей/анализаторов сетей. Сертификационные тестовые комплекты — это передовые устройства ограниченного назначения, предназначенные для сертификации установленной кабельной системы в целях гарантии или выполнения требований контракта с заказчиком.
Тестеры оптоволокна VFL (визуальный локатор неисправностей)
• Оптимально для: быстрого осмотра и обнаружения неисправностей оптоволокна — визуальный локатор неисправностей — это, по сути, то же, что тестер целостности/схемы разводки медных кабелей.
• Тесты: предназначены для обнаружения обрывов оптоволокна, утечек, ненадежных соединений и точек напряжения.

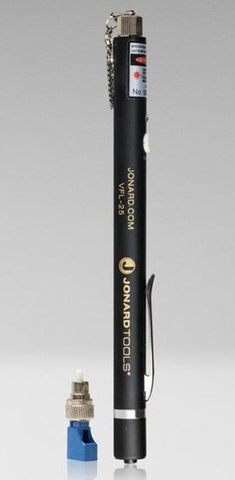

• Пример: Jonard Tools VFL-25
• Обычно стоит менее 200 долларов США, в зависимости от аксессуаров и мощности лазера.
• Совет: удобный инструмент для быстрой проверки оптоволокна.
Pros:
• Очень прост в использовании
• Недорогой по сравнению с устройствами для сертификации оптоволокна
• Не требует специального обучения
• Не требует периодической калибровки
• Легко носить с собой на поясе для инструментов
Cons:
• • Обеспечивает визуальную индикацию неисправностей, но не предоставляет данные о производительности.
• • Потенциально опасно при неправильном использовании, поскольку это лазерное устройство может вызвать травму глаз.
• • Батарея не входит в комплект?
Как выбрать правильный тестер кабеля Ethernet
Выбор подходящего тестера может быть непростым решением по нескольким причинам. Правда в том, что базовая проверка целостности кабеля и, в некоторой степени, относительно точная проверка длины кабеля или определение PoE доступны по цене от 200 долларов США или ниже, что делает эти устройства доступными практически для каждого. Потенциальная проблема заключается в том, что как только вы захотите получить данные о скорости и производительности, ваша цена вырастет до минимума в 2400 долларов США. Это неопровержимые факты, с которыми мы работаем!
Задайте эти вопросы:
• Вы тестируете Cat5e/6/6A и оптоволокно?
• Вам нужно тестирование PoE?
• Вы проводите сертификацию или проверяете только базовую функциональность?
• Вам нужны графические результаты или простые светодиодные индикаторы?
• Каков ваш бюджет?
• Вы делаете эту установку для себя или для кого-то другого?
• Сколько времени вы готовы потратить на выявление и устранение проблем?
Продвинутые (но дорогие) тестеры значительно сокращают время поиска и устранения неисправностей. Если вы занимаетесь установкой сетей и/или прокладкой кабелей, вам стоит задуматься о стоимости вашего времени.
Заключение
Выбор лучшего тестера зависит от ваших потребностей — не переплачивайте и не недооценивайте. Если вам нужно провести сертификационное тестирование, выбор очевиден: вы потратите много времени и денег, а также возникнут постоянные расходы, связанные с таким устройством. Если вы просто прокладываете один или два кабеля Cat6 один раз, можно обойтись простым тестером схемы разводки, а затем, используя качественный кабель Ethernet и аксессуары, построить высококачественную сеть. Базовые функции можно проверить с помощью тестера схемы разводки, а более подробные данные можно получить с помощью программного тестирования пропускной способности и потерь пакетов после того, как сеть Ethernet будет запущена и запущена.
Если вы можете себе это позволить, trueCABLE рекомендует Fluke LinkIQ или netAlly LinkRunner 10G как отличные инструменты, обеспечивающие максимальную универсальность без необходимости внесения второго ипотечного кредита. Я использовал оба, и оба предлагают что-то уникальное. Fluke LinkIQ больше предназначен для оценки скорости кабеля и устранения неисправностей — аналогично своему старшему брату Fluke DSX-8000, но с добавлением анализа логического уровня сети. Fluke LinkIQ можно рассматривать как «квазисертификатор», что делает его исключительно подходящим для подрядчиков по кабельным системам, которым требуется хорошее тестовое устройство с возможностью печати результатов, но которым не требуется фактическая сертификация установки. NetAlly LinkRunner 10G лучше всего подходит для анализа сетей и устранения неисправностей на логическом уровне благодаря ряду встроенных функций тестирования кабелей (BERT для тестирования на наличие помех, которое LinkIQ не может выполнить), что делает его невероятно полезным для ИТ-специалистов.
