SVA1000X Спектральный и векторный сетевой анализатор
Анализаторы спектра и векторных цепей серии SIGLENT SVA1000X — это мощные и гибкие инструменты для анализа радиочастотных сигналов и сетей.
С диапазоном частот до 7,5 ГГц анализатор обеспечивает надежные автоматические измерения и несколько режимов работы: базовая модель — это анализатор спектра и векторный анализатор цепей, дополнительные функции включают локатор расстояния до места повреждения, векторный анализатор модуляции сигнала. Области применения включают мониторинг/оценку вещания, обследование объекта, измерение S-параметров, тестирование кабелей и антенн, анализ аналоговой/цифровой модуляции, предварительное испытание на соответствие требованиям ЭМП, исследования и разработки, образование, производство и техническое обслуживание.
Функции
- Векторный анализ сети от 100 кГц до 7,5 ГГц
- Расстояние до неисправности (опционально)
- Диапазон частот от 9 кГц до 7,5 ГГц
- -165 дБм/Гц Отображаемый средний уровень шума (тип.)
- -98 дБн/Гц при 10 кГц Фазовый шум смещения (1 ГГц, тип.)
- 1 Гц Минимальная полоса пропускания разрешения (RBW)
- Генератор слежения (станд.)
- Расстояние до неисправности (опционально)
- Векторный анализ модуляции сигнала (опционально)
- Комплект фильтра электромагнитных помех и квазипикового детектора (опционально)
- Расширенный комплект измерений (опционально)
- 10,1-дюймовый сенсорный экран с поддержкой мыши и клавиатуры
- Удаленное управление веб-браузером на ПК и мобильных терминалах и работа с файлами
Технические характеристики
|
Диапазон частот |
Разрешение полосы пропускания (RBW) |
Фазовый шум |
Общая точность амплитуды |
Средний уровень шума дисплея (DANL) |
|
|
SVA1015X |
9 кГц – 1,5 ГГц |
От 1 Гц до 1 МГц, в последовательности 1-3-10 |
< -99 дБн/Гц при 1 ГГц, смещение 10 кГц |
≤1,2 дБ |
-156 дБм/Гц, нормализовано до 1 Гц (тип.) |
|
SVA1032X |
9 кГц – 3,2 ГГц |
От 1 Гц до 1 МГц, в последовательности 1-3-10 |
< -98 дБн/Гц при 1 ГГц, смещение 10 кГц |
<0,7 дБ |
-161 дБм/Гц, нормализовано до 1 Гц (тип.) |
|
SVA1075X |
9 кГц – 7,5 ГГц |
1 Гц~3 МГц |
< -98 дБн/Гц при 1 ГГц, смещение 10 кГц |
<0,7 дБ |
-165 дБм/Гц, нормализовано до 1 Гц (тип.) |

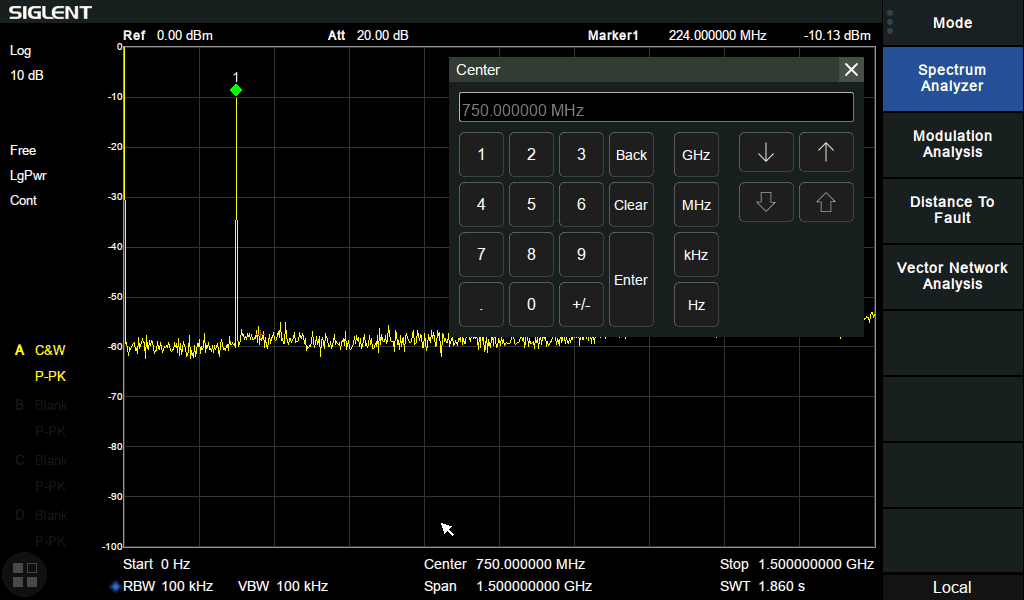

10,1-дюймовый дисплей с сенсорным экраном Multi-Touch

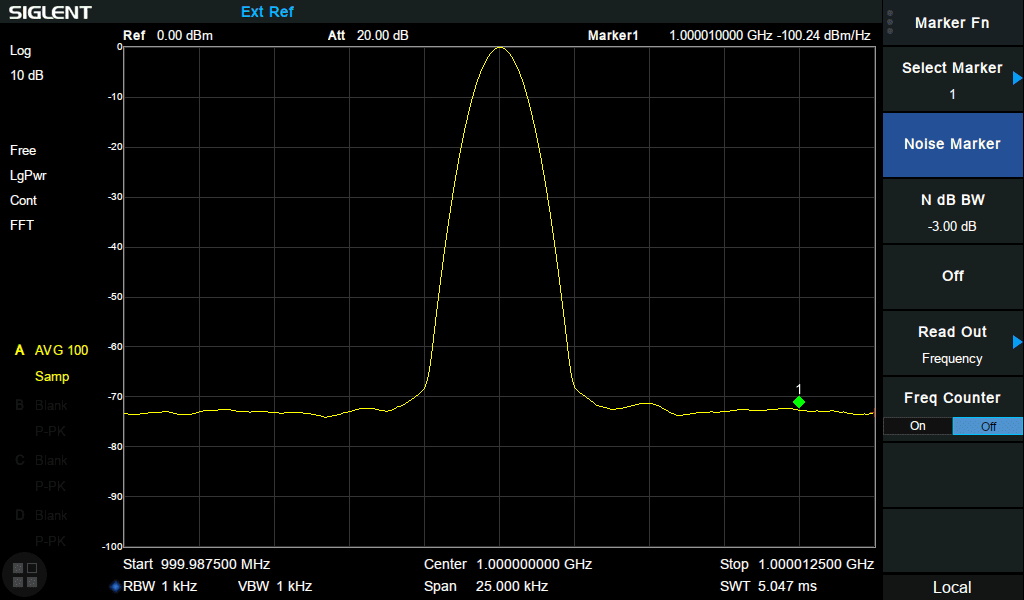

Фазовый шум <-98 дБн/Гц при 1 ГГц
Минимальная разрешающая способность полосы пропускания 1 Гц (RBW)
