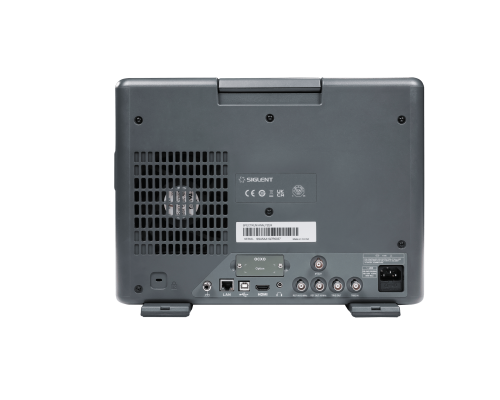

SSA5000A Анализатор спектра
Спектральные анализаторы SIGLENT серии SSA5000A — это мощные и гибкие инструменты для комплексного анализа спектра и сигналов РЧ. Благодаря возможности анализа спектра в реальном времени анализатор может предоставлять многомерные отображения данных и расширенный запуск для решения современных задач спектра РЧ, таких как измерение мощности канала, скачкообразная перестройка частоты, конфликтный канал и помехи спектра.
Приложения включают мониторинг/оценку вещания, сотовые сайты, IoT, обследование WLAN и Bluetooth, исследования и разработки, образование, производство и обслуживание.
Функции
- Диапазон частот от 9 кГц до 13,6/26,5 ГГц
-165 дБм/Гц Отображаемый средний уровень шума (тип.)
-105 дБн/Гц при 1 ГГц, смещение 10 кГц SSB Фазовый шум (тип.)
- 25 МГц/40 МГц Полоса анализа в реальном времени (опция)
- Анализ аналоговой модуляции и векторный цифровой анализ модуляции (опция)
- Мощность канала, ACPR, OBW, гармоники, измерение TOI и т. д. (опция)
- Удаленное управление через веб-браузер на ПК и мобильных терминалах и работа с файлами
Технические характеристики
|
|
Диапазон частот |
Разрешение полосы пропускания (RBW) |
Фазовый шум |
Общая точность амплитуды |
Средний уровень шума дисплея (DANL) |
|
SSA5083A |
9 кГц~13,6 ГГц |
1 Гц ~ 10 МГц, в последовательности 1-3-10 |
<-105 дБн/Гц |
<0,5 дБ |
-165 дБм/Гц |
|
SSA5085A |
9 кГц~26,5 ГГц |
1 Гц ~ 10 МГц, в последовательности 1-3-10 |
<-105 дБн/Гц |
<0,5 дБ |
-165 дБм/Гц |
Анализ Bluetooth
Измерение коэффициента шума
Измерение фазового шума
Измерение пульса
Режим анализатора спектра
Режим анализа в реальном времени

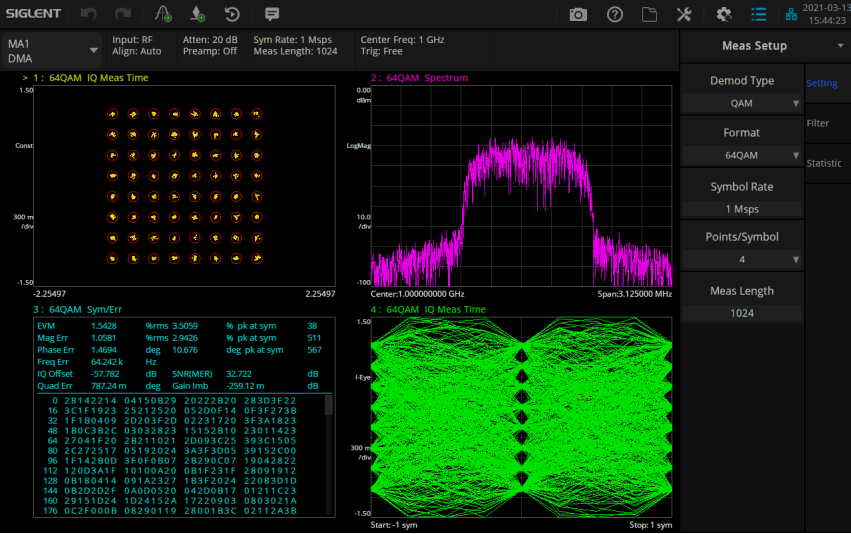

Режим анализа модуляции
