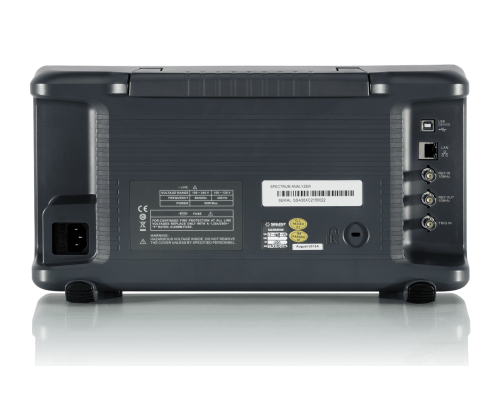

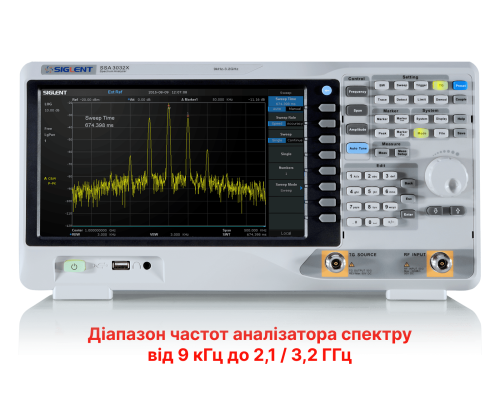

SSA3000X Анализатор спектра
Семейство анализаторов спектра SSA3000X от Siglent предлагает диапазон частот от 9 кГц до 2,1/3,2 ГГц. Благодаря малому весу, небольшому размеру и удобному пользовательскому интерфейсу, SSA3000s имеют большой, яркий, легко читаемый дисплей, мощные и надежные автоматические измерения и множество впечатляющих функций. Области применения включают исследования и разработки, образование, производство, техническое обслуживание и предварительное тестирование на соответствие.
Функции
- 10,1-дюймовый WVGA (1024 x 600) дисплей
- Технология полностью цифровой ПЧ
- Диапазон частот от 9 кГц до 2,1/3,2 ГГц
- -161 дБм/Гц Отображаемый средний уровень шума (тип.)
- -98 дБн/Гц при 10 кГц Фазовый шум смещения (1 ГГц, тип.)
- Общая точность амплитуды < 0,7 дБ
- Минимальная полоса разрешения 1 Гц (RBW)
- Генератор слежения (TG) в настоящее время включен бесплатно
- Стандартный предусилитель
- Комплект стандартного генератора слежения
- Комплект для измерения отражения/КСВН (опция)
- Расширенный комплект для измерений (опция)
- Комплект для предварительного измерения соответствия ЭМП (опция)
Технические характеристики
|
Диапазон частот |
Разрешение полосы пропускания (RBW) |
Фазовый шум |
Общая точность амплитуды |
Средний уровень шума дисплея (DANL) |
|
|
SSA3021X |
9 кГц – |
От 1 Гц до 1 МГц, в последовательности 1-3-10 |
< -98 дБн/Гц при 1 ГГц, смещение 10 кГц |
± 0,7 дБ |
-161 дБм/Гц, нормализовано до 1 Гц (тип.) |
|
SSA3032X |
9 кГц – |
От 1 Гц до 1 МГц, в последовательности 1-3-10 |
< -98 дБн/Гц при 1 ГГц, смещение 10 кГц |
± 0,7 дБ |
-161 дБм/Гц, нормализовано до 1 Гц (тип.) |
Простота эксплуатации, поддержка четырех независимых трасс и курсоров
Минимальная разрешающая способность полосы пропускания (RBW) 1 Гц
-151 дБм Отображаемый средний уровень шума (RBW=10 Гц)
