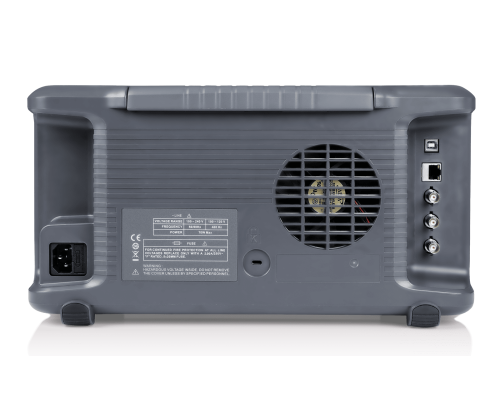

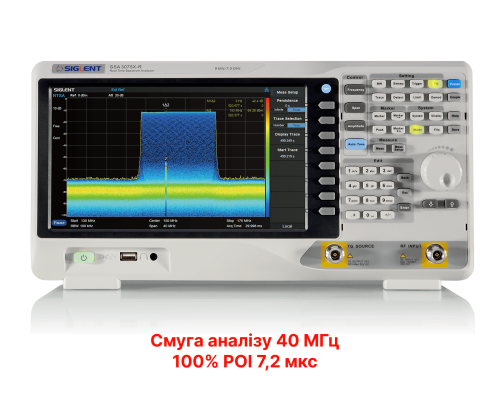

SSA3000X-R Анализатор спектра в реальном времени
Анализаторы спектра в реальном времени SIGLENT SSA3000X-R являются мощными и гибкими инструментами для комплексного мониторинга и анализа радиочастотных сигналов. Благодаря полосе анализа 40 МГц и 100% POI 7,2 мкс анализатор может обеспечивать многомерные отображения данных, расширенный запуск и сбор радиочастотных данных для решения современных задач радиочастотного спектра, таких как скачкообразная перестройка частоты, конфликтный канал, помехи спектра и т. д. Они также предоставляют стандартный генератор отслеживания для анализа сети, дополнительный широкополосный цифровой анализ модуляции и предварительный тест на соответствие требованиям ЭМП.
Приложения включают мониторинг/оценку вещания, сотовые сайты, IoT, WiFi, Bluetooth-съемку, исследования и разработки, образование, производство и техническое обслуживание.
Функции
- Диапазон частот анализатора спектра от 9 кГц до 3,2 ГГц / 5,0 ГГц / 7,5 ГГц
- -165 дБм/Гц Отображаемый средний уровень шума (тип.)
- -98 дБн/Гц при 10 кГц Фазовый шум смещения (1 ГГц, тип.)
- Погрешность измерения уровня < 0,7 дБ (тип.)
- Минимальная полоса пропускания разрешения 1 Гц (RBW)
- Стандартный предусилитель
- Генератор слежения (вкл. бесплатный)
- Стандартный режим векторного анализатора цепей (от 100 кГц до 3,2 ГГц / 5 ГГц / 7,5 ГГц)
- Стандартный режим расстояния до неисправности
- Полоса анализа в реальном времени до 40 МГц
- 100% POI 7,20 мкс, динамический диапазон 60 дБ
- Многооконный просмотр для плотности, спектрограммы, PvT и многотриггерного режима и FMT
- Анализ модуляции (опция)
- Комплект фильтра электромагнитных помех и детектора квазипиков (опция)
- Расширенный комплект измерений (опция)
- 10,1-дюймовый сенсорный экран, поддержка мыши и клавиатуры
- Удаленное управление веб-браузером на ПК и мобильных терминалах и работа с файлами
Технические характеристики
|
Диапазон частот |
Разрешение полосы пропускания (RBW) |
Фазовый шум |
Общая точность амплитуды |
Средний уровень шума дисплея (DANL) |
|
|
SSA3032X-R |
9 кГц~3,2 ГГц |
1 Гц~3 МГц |
<-98 дБн/Гц |
< 0,7 дБ |
-165 дБм/Гц |
|
SSA3050X-R |
9 кГц~5,0 ГГц |
1 Гц~3 МГц |
<-98 дБн/Гц |
< 0,7 дБ |
-165 дБм/Гц |
|
SSA3075X-R |
9 кГц~7,5 ГГц |
1 Гц~3 МГц |
<-98 дБн/Гц |
< 0,7 дБ |
-165 дБм/Гц |

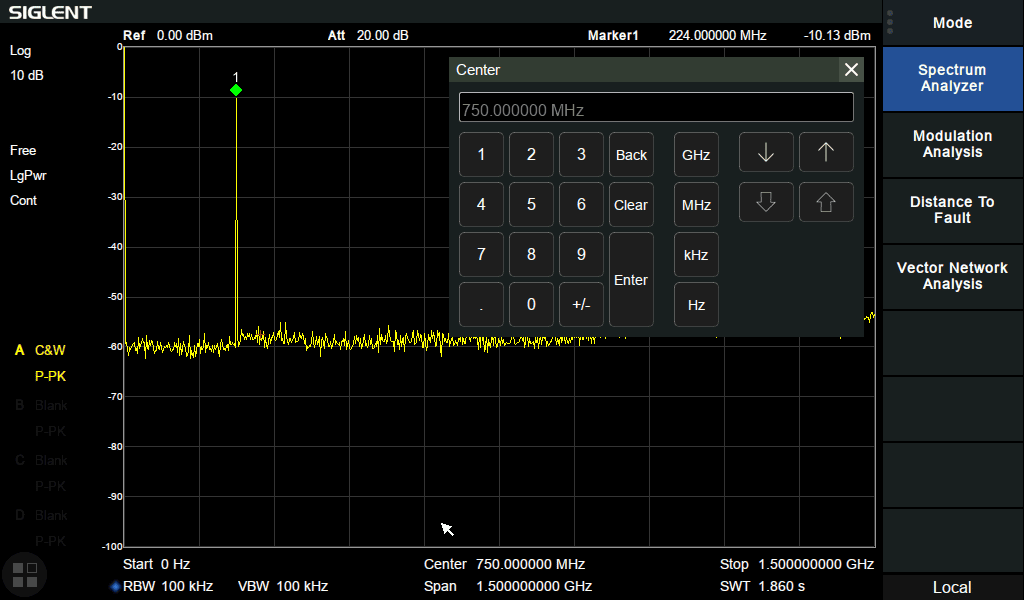

10,1-дюймовый дисплей с сенсорным экраном Multi-Touch

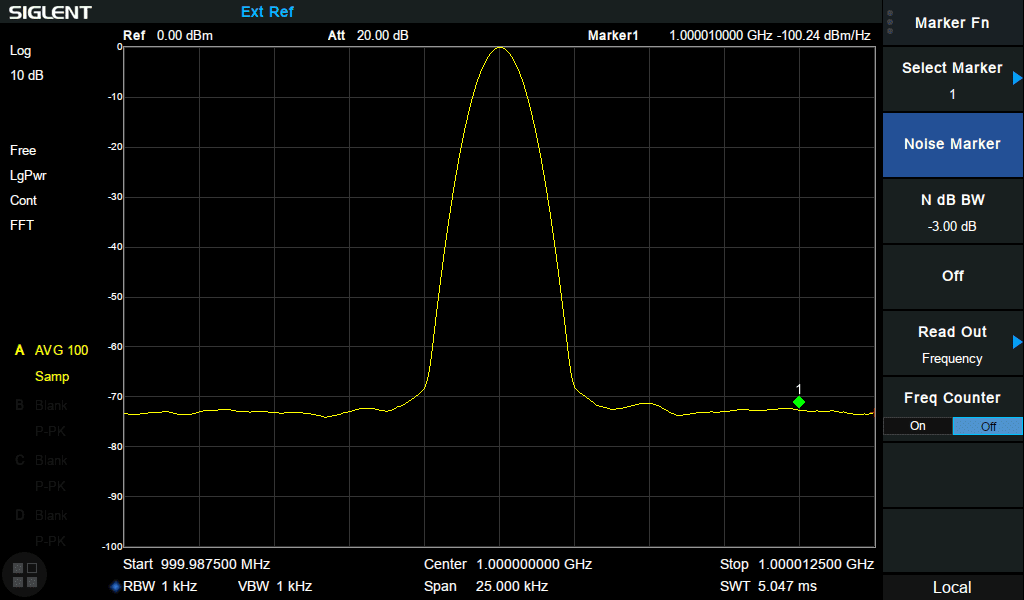

Фазовый шум <-98 дБн/Гц при 1 ГГц

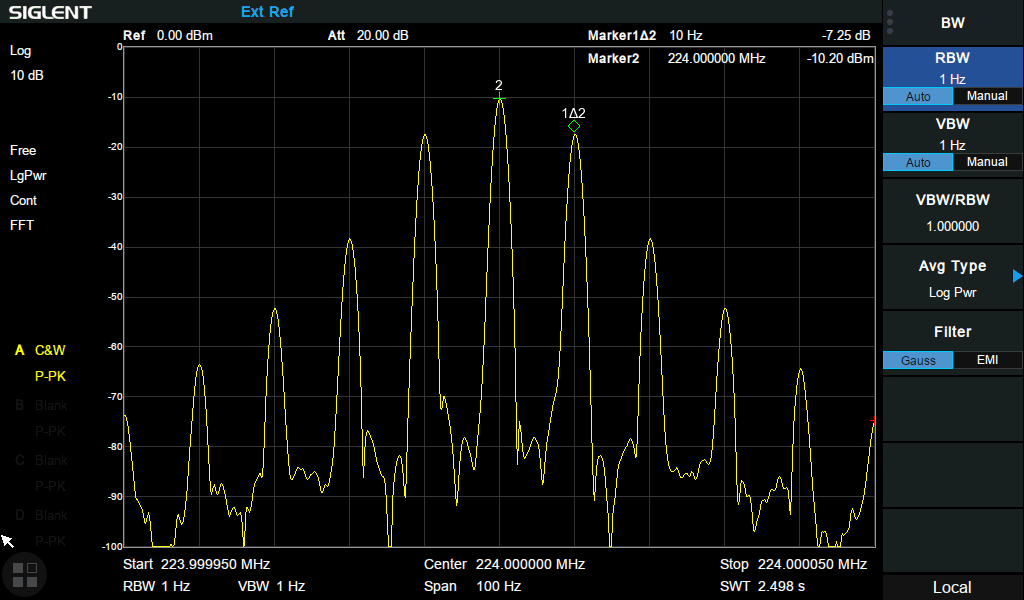

Минимальная разрешающая способность полосы пропускания 1 Гц (RBW)
