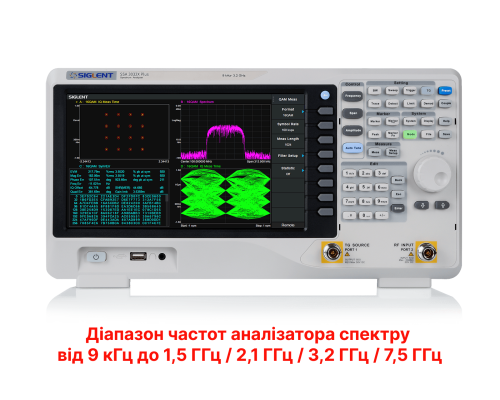

SSA3000X Plus Анализатор спектра
Анализаторы спектра серии SIGLENT SSA3000X Plus — это мощные и гибкие инструменты для анализа радиочастотных сигналов и сетей. С диапазоном частот до 7,5 ГГц анализатор обеспечивает надежные автоматические измерения и несколько режимов работы: базовый анализатор спектра, дополнительные функции включают измерение мощности радиочастот, анализ векторной модуляции сигнала, измерение отражения и тест ЭМП. Области применения включают мониторинг/оценку вещания, обследование площадок, измерение S-параметров, анализ аналоговой/цифровой модуляции, предварительное испытание на соответствие ЭМП, исследования и разработки, образование, производство и техническое обслуживание.
Функции
- Диапазон частот анализатора спектра от 9 кГц до 1,5 ГГц / 2,1 ГГц / 3,2 ГГц / 7,5 ГГц
- -165 дБм/Гц Отображаемый средний уровень шума (тип.)
- -98 дБн/Гц при 10 кГц Фазовый шум смещения (1 ГГц, тип.)
- Погрешность измерения уровня < 0,7 дБ (тип.)
- Минимальная полоса пропускания разрешения 1 Гц (RBW)
- Предусилитель (стандарт.)
- Генератор слежения (вкл. бесплатно)
- Режим анализа модуляции аналогового и цифрового сигнала (опция)
- Комплект для измерения отражения (опция)
- Комплект фильтра электромагнитных помех и детектора квазипиков (опция)
- Расширенный комплект для измерений (опция)
- 10,1-дюймовый сенсорный экран с поддержкой мыши и клавиатуры
- Удаленное управление веб-браузером на ПК и мобильных терминалах и работа с файлами
Технические характеристики
|
Диапазон частот |
Разрешение полосы пропускания (RBW) |
Фазовый шум |
Общая точность амплитуды |
Средний уровень шума дисплея (DANL) |
|
|
SSA3015X Plus |
9 кГц ~ 1,5 ГГц |
1 Гц~1 МГц |
< -99 дБн/Гц |
< 1,2 дБ |
-156 дБм/Гц |
|
SSA3021X Plus |
9 кГц ~ 2,1 ГГц |
1 Гц~1 МГц |
< -98 дБн/Гц |
< 0,7 дБ |
-161 дБм/Гц |
|
SSA3032X Plus |
9 кГц ~ 3,2 ГГц |
1 Гц~1 МГц |
< -98 дБн/Гц |
< 0,7 дБ |
-161 дБм/Гц |
|
SSA3075X Plus |
9 кГц ~ 7,5 ГГц |
1 Гц~3 МГц |
< -98 дБн/Гц |
< 0,7 дБ |
-165 дБм/Гц |

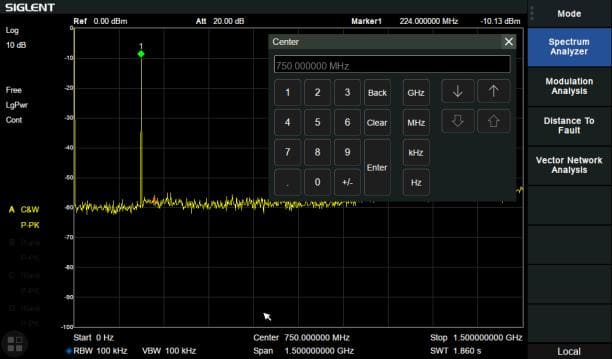

10,1-дюймовый дисплей с сенсорным экраном Multi-Touch
Фазовый шум <-98 дБн/Гц при 1 ГГц
Минимальная разрешающая способность полосы пропускания 1 Гц (RBW)
