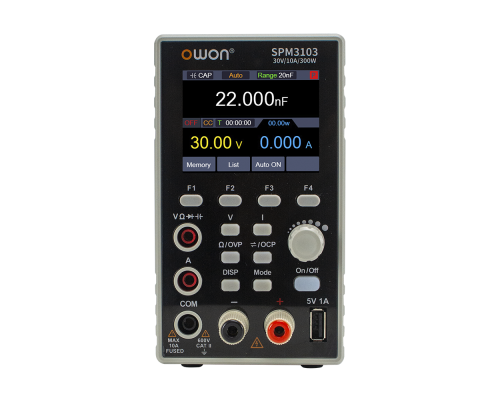

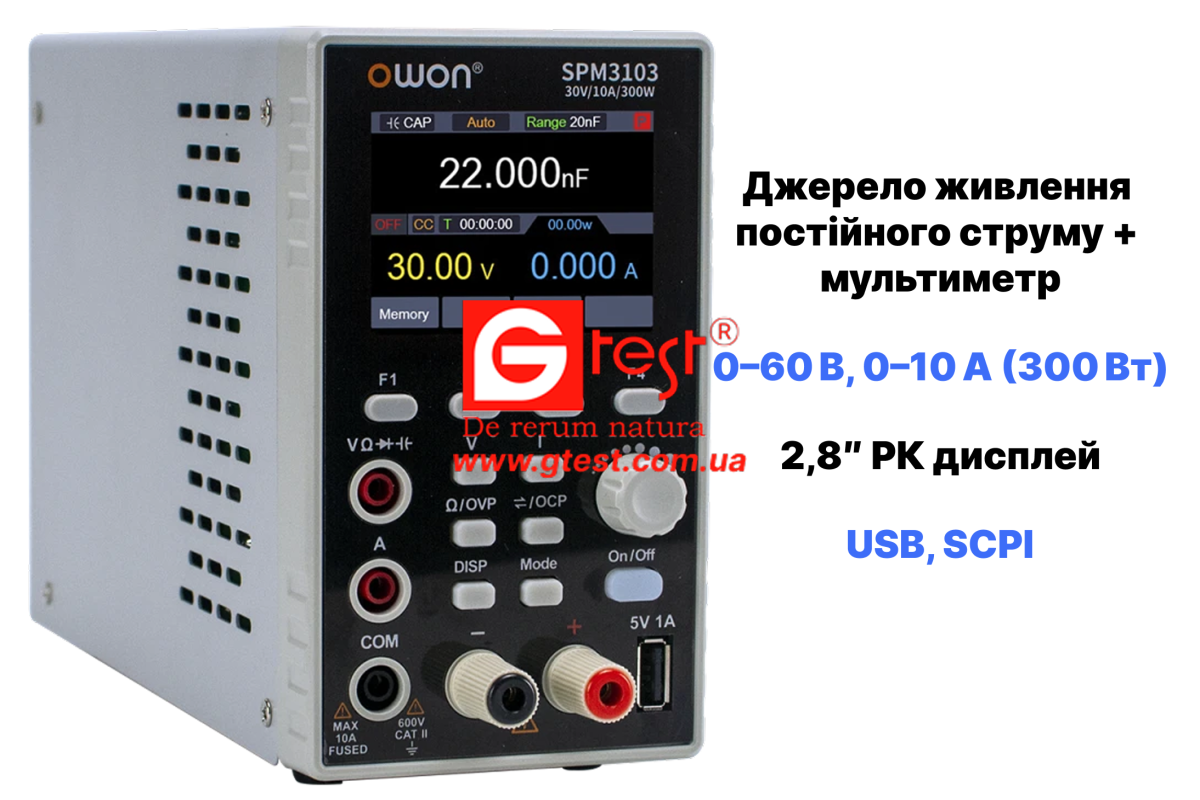

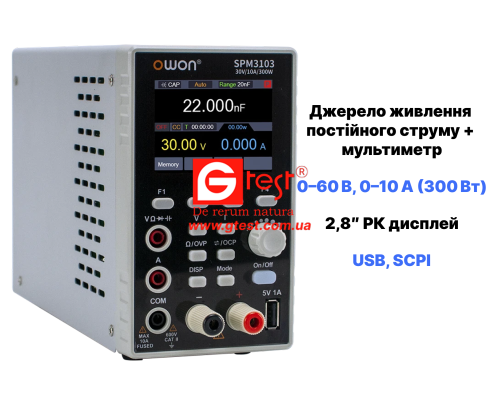

SPM6103, Источник питания постоянного тока + Мультиметр
Источник питания постоянного тока + мультиметр
Компактный корпус для удобства переноски

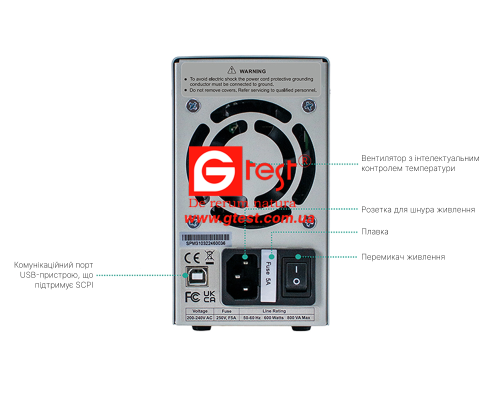

Интерфейс связи USB, поддержка SCPI
Характеристики блока питания:

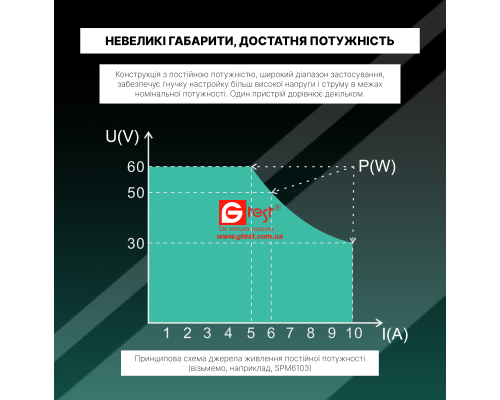

- Выходная мощность 150 Вт/300 Вт
- Высокое разрешение: 10 мВ/1 мА

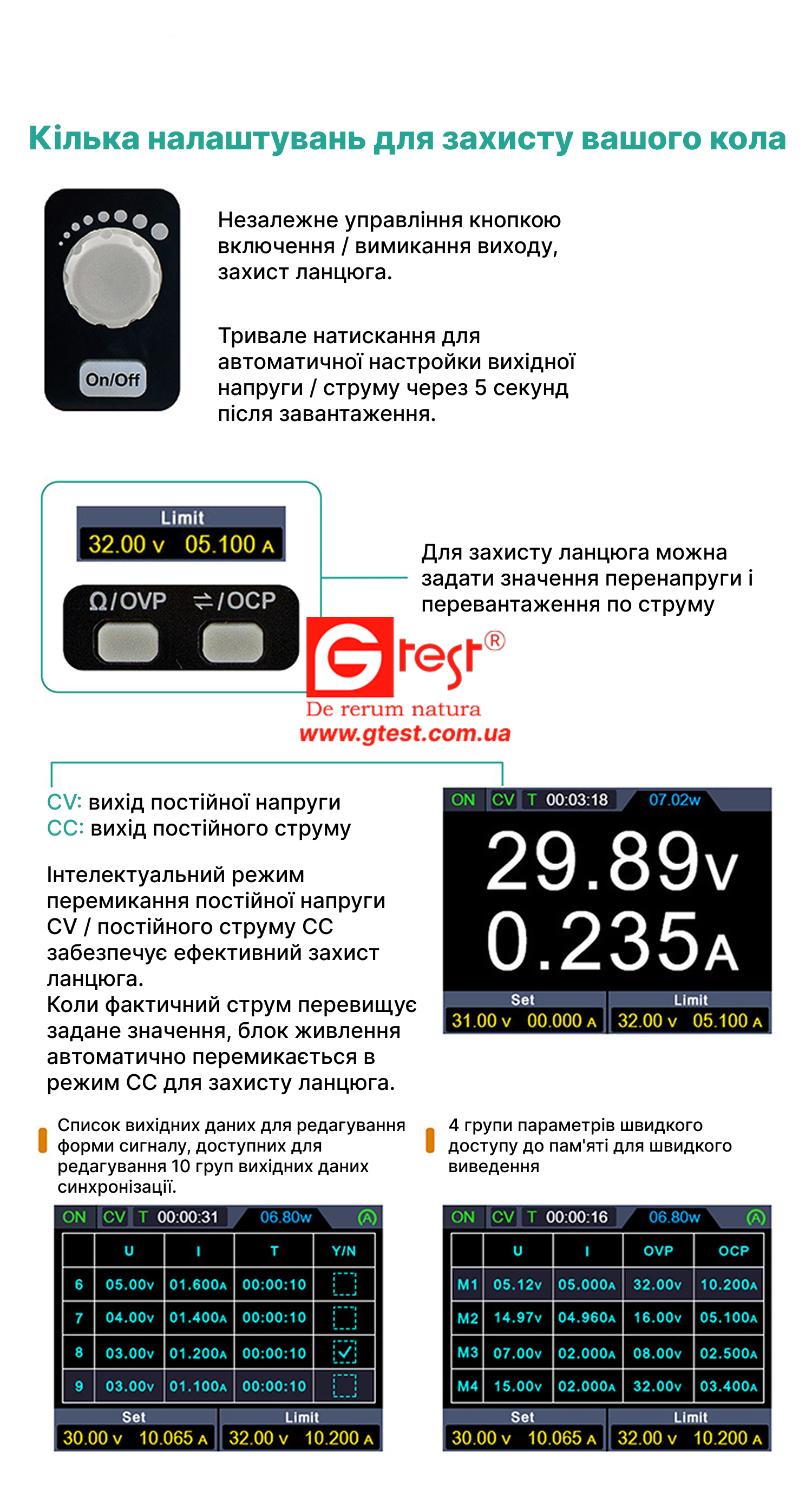

- Редактирование списка выходных сигналов, редактируемые 10 групп выходных сигналов

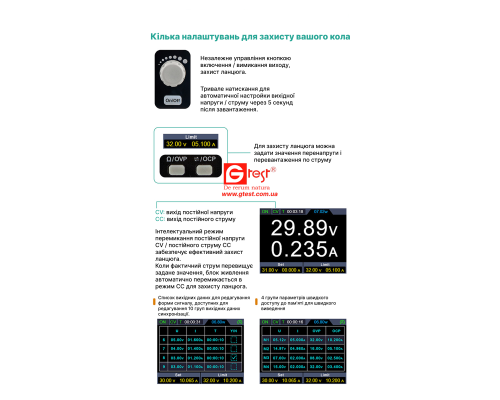

- Защита от перенапряжения/перегрузки по току
- Функция мониторинга выходного напряжения и тока

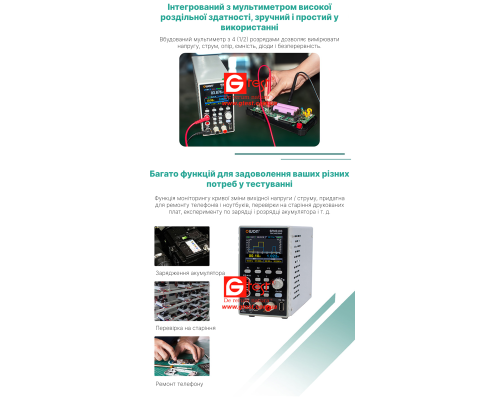

Характеристики мультиметра:
- 4 1/2-разрядный мультиметр
- Поддержка тестирования напряжения, тока, емкости, сопротивления, целостности цепи и диодов
| Модель | SPM3051 | SPM6053 | SPM3103 | SPM6103 |
|---|---|---|---|---|
| Канал | Одноканальный выход | |||

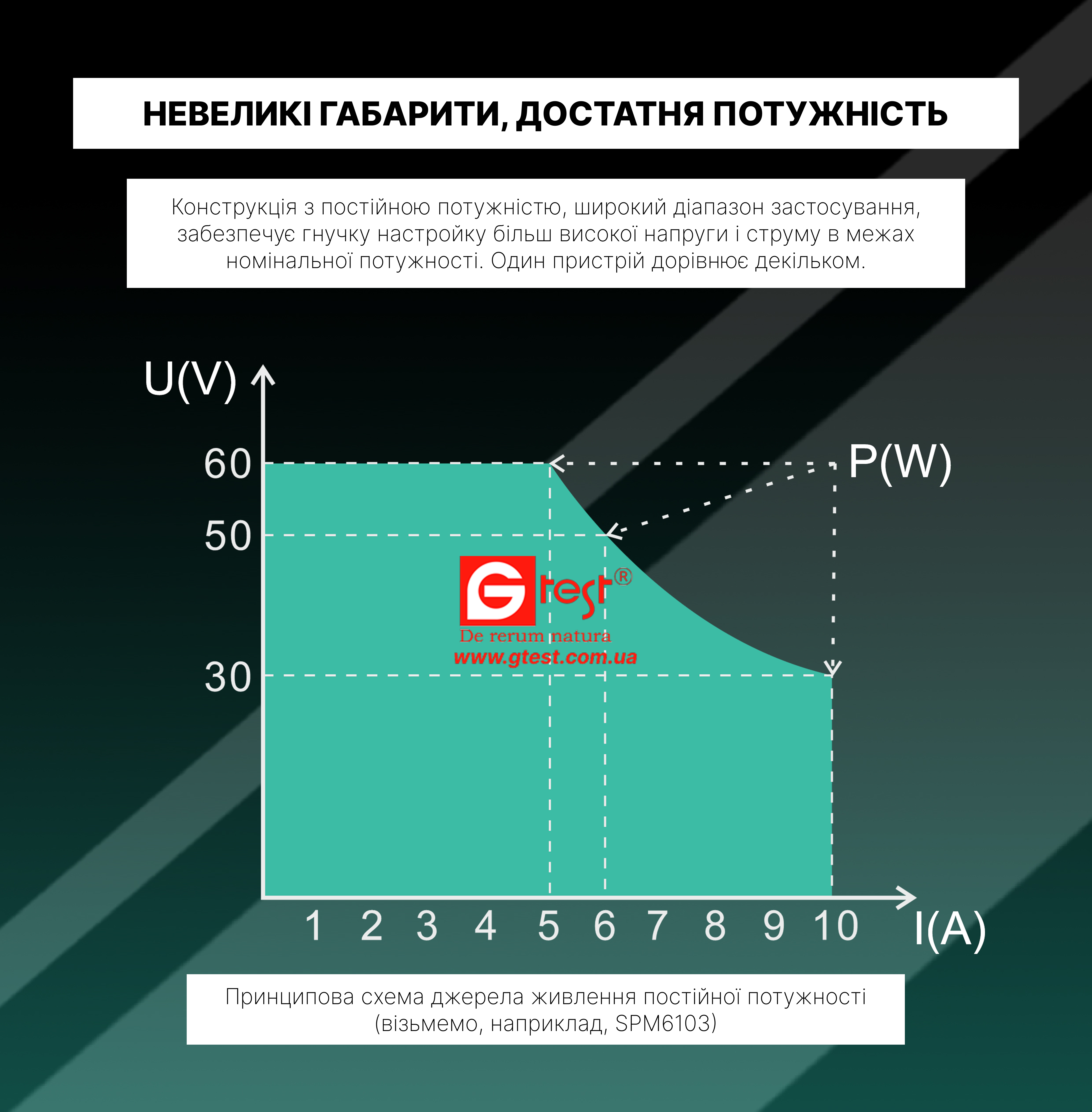

| Общая выходная мощность | 150 Вт | 300 Вт | ||
| Выход канала | 0 - 30 В / 0 - 5 А | 0 - 60 В / 0 - 5 А | 0 - 30 В / 0 - 10 А | 0 - 60 В / 0 - 10 А |

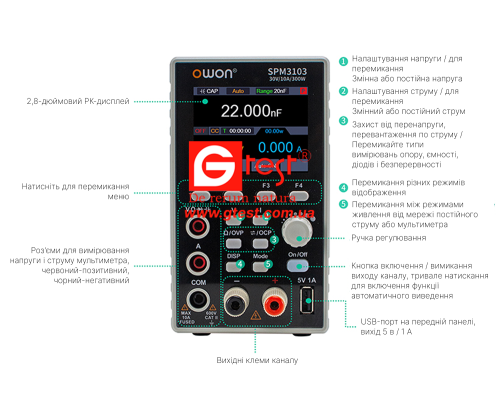

| Отображать | 2,8-дюймовый цветной ЖК-дисплей | |||
| Интерфейс | USB-устройство, USB-хост (5 В, 1 А) | |||

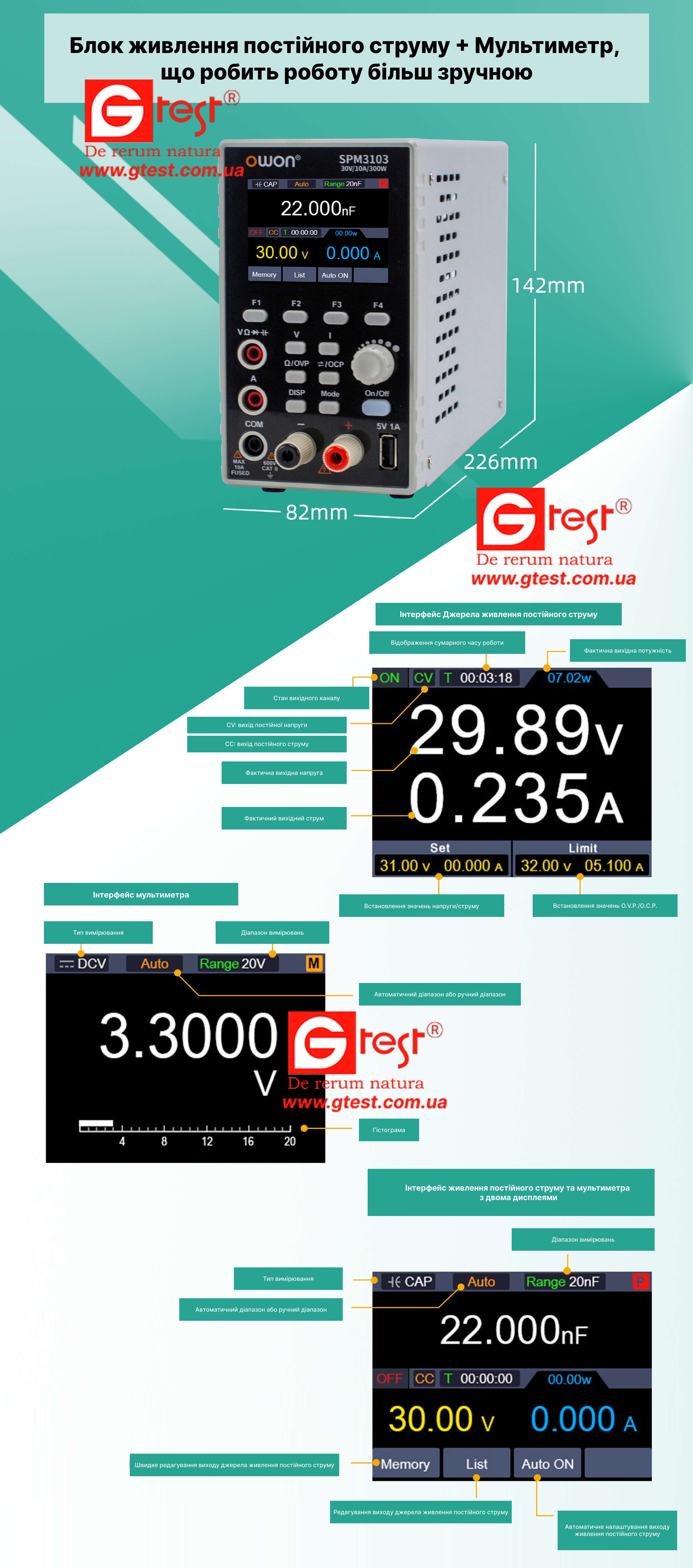

| Размеры (Ш x В x Г) | 82 x 142 x 226 (мм) | |||
| Рабочая температура | 0 - 40℃ | |||
| Масса | Примерно 1,5 кг | |||
Характеристики питания постоянного тока
Прибор должен работать непрерывно более 30 минут при указанной температуре, чтобы обеспечить следующие параметры.
| Модель | SPM3051 | SPM6053 | SPM3103 | SPM6103 | |
|---|---|---|---|---|---|
| Номинальная выходная мощность (0℃-40℃) |
Напряжение | 0 - 30 В | 0 -60 В | 0 - 30 В | 0 -60 В |
| Текущий | 5А | 5А | 10А | 10А | |
| Выходная мощность | 150 Вт | 300 Вт | 300 Вт | 300 Вт | |
| Регулировка нагрузки | Напряжение | ≤30 мВ | |||
| Текущий | ≤20 мА | ||||
| Регулировка мощности | Напряжение | ≤30 мВ | |||
| Текущий | ≤20 мА | ||||
| Установка разрешения | Напряжение | 10 мВ | |||
| Текущий | 1 мА | ||||
| Разрешение обратного считывания | Напряжение | 10 мВ | |||
| Текущий | 1 мА | ||||
| Разрешение значения (в течение 12 месяцев) (25℃±5℃) |
Напряжение | ≤0,1% ± 20 мВ | ≤0,1% ± 30 мВ | ||
| Текущий | ≤0,05% ± 10 мА | ||||
| Разрешение считываемого значения (25℃±5℃) |
Напряжение | ≤0,1% ± 20 мВ | ≤0,1% ± 30 мВ | ||
| Текущий | ≤0,1% ± 10 мА | ||||
| Пульсация/Шум(*) | Напряжение (Впик-пик) | ≤30 мВпик-пик | ≤50 мВпик-пик | ||
| Напряжение (среднеквадратичное) | ≤3 мВср.кв. | ≤5 мВср.кв. | |||
| Ток (среднеквадратичное значение) | ≤30 мАп-п | ||||
| Выходной температурный коэффициент (0℃-40℃) |
Напряжение | 100 частей на миллион/℃ | |||
| Текущий | 200 частей на миллион/℃ | ||||
| Коэффициент считывания температуры | Напряжение | 100 частей на миллион/℃ | |||
| Текущий | 200 частей на миллион/℃ | ||||
| Время отклика (50%-100% номинальной нагрузки) | ≤1,0 мс | ||||
| Хранилище | 4 группы данных | ||||
* Ширина полосы пропускания шума 20 МГц, ширина полосы пропускания пульсаций 1 МГц, для тестирования подключите к выходной клемме электролитический конденсатор емкостью 10 мкФ параллельно керамическому конденсатору емкостью 0,1 мкФ.
Технические характеристики мультиметра
| Полное чтение по шкале | 4½ цифры | ||
|---|---|---|---|
| Мера | Напряжение, ток, емкость, сопротивление, продолжение，Проверка диодов (0-2 В) | ||
| Емкость | 20,000 нФ, 200,00 нФ, 2,0000 мкФ, 20,000 мкФ, 200,00 мкФ, 2,0000 мФ: ±(3,0%±10 разрядов) | ||
| Напряжение | DCV: 200,00 мВ: ±(0,3%±10 разрядов), 2,0000 В, 20,000 В, 200,00 В, 1000 В: ±(0,3%±5 разрядов), ACV: 200,00 мВ, 2,0000 В, 20,000 В, 200,00 В: ±(0,8%±10 разрядов) 750 В: ±(1%±10 разрядов) |
||
| Текущий | DCA: 200,00 мА: ±(0,8%±10 знаков), 10,000 А: ±(2,5%±10 знаков) ACA: 200,00 мА: ±(1%±10 знаков), 10,000 А: ±(2,8%±10 знаков) |
||
| Импеданс | 200,00 Ом, 2,0000 кОм, 20,000 кОм, 200,00 кОм, 2,0000 МОм: ±(0,8%±10 цифр), 20,000 МОм: ±(1%±3 цифры) 100 МОм: ±(5%±10 цифр) | ||
