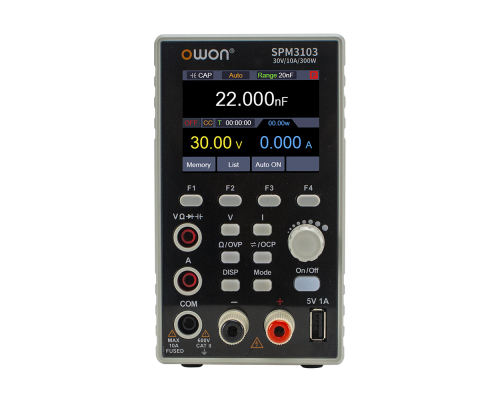

SPM6103, Джерело живлення постійного струму + Мультиметр
Джерело живлення постійного струму + мультиметр.
Компактний корпус для зручності перенесення.
Інтерфейс зв'язку USB, підтримка SCPI
Характеристики блоку живлення:
- Вихідна потужність 150 Вт/300 Вт
- Висока роздільна здатність: 10 мВ/1 мА
- Редагування списку вихідних сигналів, що редагуються 10 груп вихідних сигналів
- Захист від перенапруги/перевантаження струмом
- Функція моніторингу вихідної напруги та струму

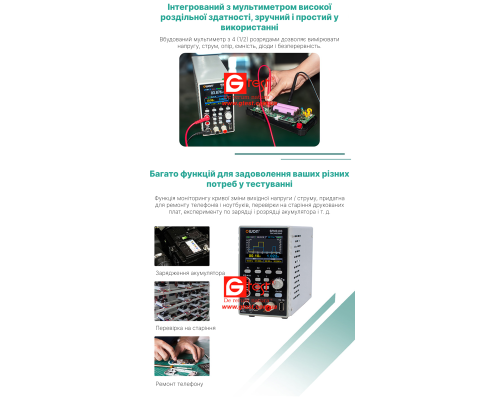

Характеристики мультиметра:
- 4 1/2-розрядний мультиметр
- Підтримка тестування напруги, струму, ємності, опору, цілісності ланцюга та діодів
| Модель | SPM3051 | SPM6053 | SPM3103 | SPM6103 |
|---|---|---|---|---|
| Канал | Одноканальний вихід | |||
| Загальна вихідна потужність | 150 Вт | 300 Вт | ||

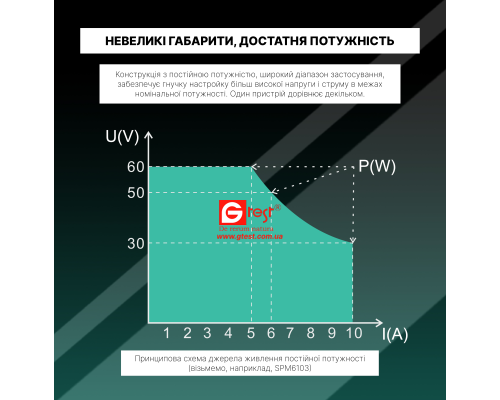

| Вихід каналу | 0 - 30 В / 0 - 5 А | 0 - 60 В / 0 - 5 А | 0 - 30 В / 0 - 10 А | 0 - 60 В / 0 - 10 А |
| Дисплей | 2,8-дюймовий кольоровий РК-дисплей | |||
| Інтерфейс | USB-пристрій, USB-хост (5V1A) | |||
| Розміри (Ш x В x Г) | 82 x 142 x 226 (мм) | |||
| Робоча температура | 0 - 40℃ | |||
| Вага | Приблизно 1,5 кг | |||
Характеристики живлення постійного струму
Прилад повинен працювати безперервно більше 30 хвилин за вказаної температури, щоб забезпечити наступні параметри.
| Модель | SPM3051 | SPM6053 | SPM3103 | SPM6103 | |
|---|---|---|---|---|---|
| Номінальна вихідна потужність (0℃-40℃) |
Напруга | 0 - 30 В | 0-60 В | 0 - 30 В | 0-60 В |
| Поточний | 5А | 5А | 10А | 10А | |
| Вихідна потужність | 150 Вт | 300 Вт | 300 Вт | 300 Вт | |
| Регулювання навантаження | Напруга | ≤30 мВ | |||
| Поточний | ≤20 мА | ||||
| Регулювання потужності | Напруга | ≤30 мВ | |||
| Поточний | ≤20 мА | ||||
| Налаштування роздільної здатності | Напруга | 10 мВ | |||
| Поточний | 1 мА | ||||
| Роздільна здатність зворотного зчитування | Напруга | 10 мВ | |||
| Поточний | 1 мА | ||||
| Роздільна здатність значення (протягом 12 місяців) (25℃±5℃) |
Напруга | ≤0,1% ± 20 мВ | ≤0,1% ± 30 мВ | ||
| Поточний | ≤0,05% ± 10 мА | ||||
| Роздільна здатність значення зчитування (25℃±5℃) |
Напруга | ≤0,1% ± 20 мВ | ≤0,1% ± 30 мВ | ||
| Поточний | ≤0,1% ± 10 мА | ||||
| Пульсації/Шум(*) | Напруга (Vp-p) | ≤30 мВпік-пік | ≤50 мВпік-пік | ||
| Напруга (середньоквадратичне значення) | ≤3 мВ середньоквадратичне значення | ≤5 мВ середньоквадратичне значення | |||
| Струм (середньоквадратичне значення) | ≤30 мАп-р | ||||
| Коефіцієнт вихідної температури (0℃-40℃) |
Напруга | 100 ppm/℃ | |||
| Поточний | 200 ppm/℃ | ||||
| Коефіцієнт температури зворотного зчитування | Напруга | 100 ppm/℃ | |||
| Поточний | 200 ppm/℃ | ||||
| Час відгуку (50%-100% номінального навантаження) | ≤1,0 мс | ||||
| Зберігання | 4 групи даних | ||||
* Ширина смуги пропускання шуму 20 МГц, ширина смуги пропускання пульсацій 1 МГц, для тестування підключіть до вихідної клеми електролітичний конденсатор ємністю 10 мкФ паралельно керамічного конденсатора ємністю 0,1 мкФ.
Технічні характеристики мультиметра
| Повне зчитування | 4½ цифри | ||
|---|---|---|---|
| Вимірювання | Тест напруги, струму, ємності, опору, продовження, діодів (0-2 В) | ||
| Ємність | 20,000 нФ, 200,00 нФ, 2,0000 мкФ, 20,000 мкФ, 200,00 мкФ, 2,0000 мкФ: ±(3,0%±10 цифр) | ||
| Напруга | Постійний струм: 200,00 мВ: ±(0,3%±10 розрядів), 2,0000 В, 20,000 В, 200,00 В, 1000 В: ±(0,3%±5 розрядів), змінний струм: 200,00 мВ, 2,0000 В, 20,000 В, 200,00 В: ±(0,8%±10 розрядів) 750 В: ±(1%±10 розрядів) |
||
