Первая зональная синхронизация на базе ASIC для осциллографов

17 ноября 2024 г. — Rohde & Schwarz еще больше усиливает свой ассортимент осциллографов, представив первый в отрасли зонный запуск на основе ASIC. Благодаря этому новому подходу серия MXO может предложить самую быструю в мире скорость обновления зонного запуска до 600 000 сигналов в секунду и время простоя менее 1,45 мкс между событиями запуска. Это на 10 000 быстрее, чем у конкурентов с зонным запуском. Благодаря новому зонному запуску на основе ASIC осциллографы MXO могут точно изолировать события, когда традиционный запуск не обеспечивает необходимой гибкости.

Rohde & Schwarz реализовала первый в отрасли зонный запуск на основе ASIC в новых осциллографах серии MXO. Эта новая функция расширяет возможности осциллографов по точной изоляции событий, которые трудно или невозможно обнаружить с помощью традиционных осциллографических запусков. Более того, реализация зонного триггера MXO является самой быстрой в отрасли, превосходя другие на несколько порядков.

Традиционные типы триггера осциллографа, такие как запуск по фронту, часто сложно настроить и/или неадекватны для визуализации определенных событий триггера. Зонный триггер, с другой стороны, позволяет пользователям указывать условия триггера, рисуя одну или несколько зонных областей на дисплее прибора. Затем осциллограф проверяет каждое получение на наличие этих условий и отображает полученные данные на дисплее для событий, которые соответствуют графическим условиям. Если событие не соответствует графическим условиям, форма сигнала отбрасывается и не отображается. Зонный триггер может быть очень эффективным для запуска по немонотонным фронтам, шаблонам последовательной шины, математическим формам сигналов, событиям по нескольким каналам и событиям в частотной области. Для этих случаев использования традиционные триггеры осциллографа просто не работают. Новый зонный триггер от Rohde & Schwarz является первым в мире решением на базе ASIC, которое работает с аналоговыми сигналами каналов, математикой и спектром.

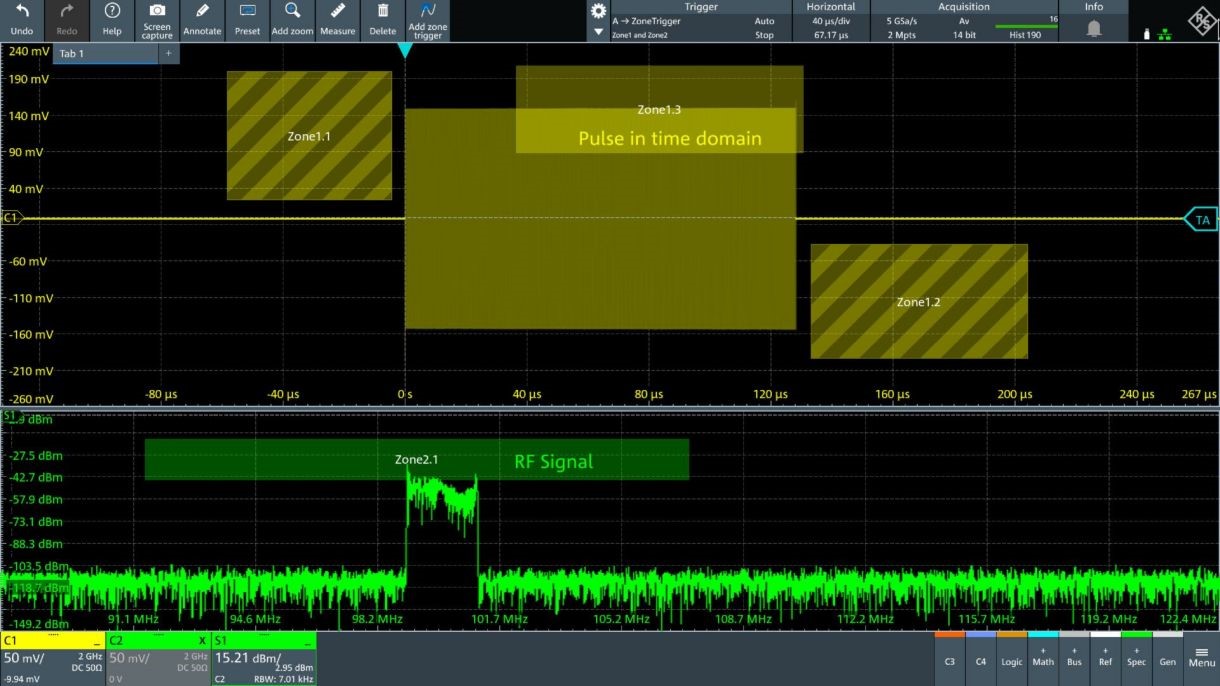

Филип Дигманн, вице-президент по осциллографам в Rohde & Schwarz, говорит: «Технология обработки ASIC следующего поколения MXO-EP, разработанная Rohde & Schwarz, является основой прорывной видимости сигнала и отзывчивости пользователя серии MXO. Конструкция чипа была разработана для включения дополнительных возможностей аппаратного ускорения в будущем. Таким образом, мы продолжаем предоставлять нашим клиентам осциллографов новые функции, которые ранее не встречались в отрасли. Благодаря зонному запуску MXO пользователи получают дополнительные возможности запуска без необходимости нести значительные простои запуска, которые исторически снижали ценность программных решений по зонному запуску». Благодаря зонному запуску MXO пользователи, тестирующие и отлаживающие в частотной области с помощью осциллографа, теперь могут рисовать определенные области зон. Затем осциллограф будет запускаться или активироваться, когда определенный тон превысит установленный уровень мощности в этих зонах. Или пользователи могут просто нарисовать зону для радиочастотных чирпов или импульсов. Новинкой в отрасли является режим свободного хода MXO, в котором осциллограф захватывает данные максимально быстро, не ища событие запуска по фронту. Сочетание этого с запуском по зоне может быть очень эффективным для измерений целостности питания и отладки ЭМП.

Запуск по зоне MXO включает новую функцию, ранее не встречавшуюся на рынке: возможность исключительного хранения сигналов в реальном времени, которые соответствуют критериям запуска по зоне. Эта функция позволяет пользователям сосредоточиться исключительно на определенных событиях, имеющих отношение к их приложению.

Rohde & Schwarz предлагает новую функцию запуска по зоне на основе ASIC в качестве стандартной функции для всех осциллографов серий MXO 4, MXO 5 и MXO 5C, начиная с версии прошивки 2.2. Прошивка доступна для бесплатной загрузки в Интернете. Существующие пользователи MXO могут бесплатно обновить свои приборы.
