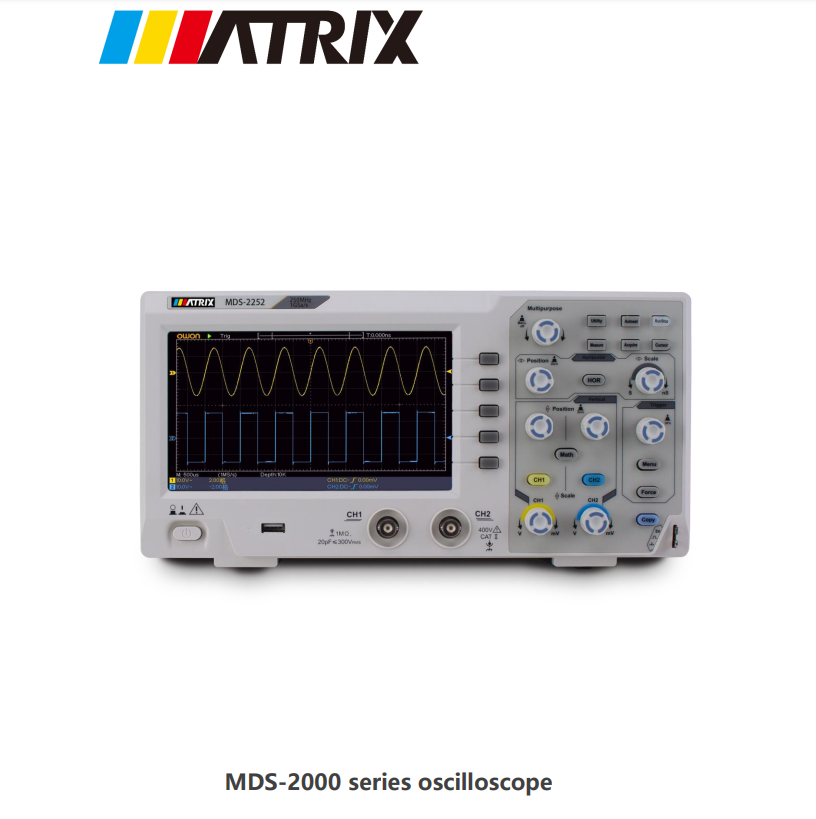

Новинки от MATRIX. Скоро в Украине бюджетные осциллографы

Модель

MDS-2152

MDS-2252

Полоса пропуска

150 МГц

250 МГц

Частота выборки

1 ГС/сек

Горизонтальная шкала (сек/разделение)

2 нсек/долл – 1000 сек/долл, шаг 1-2-5

Время нарастания фронта импульса (на входе, типично)

Не более 3 нсек

Не более 1.7 нсек

Количество каналов

2

Экран

7 дюймов, цветной ЖКИ, 800 Х 480 пикселей

Входное сопротивление

1 M Ω +/-2% параллельно с 20 pF +/-5 pF

Изоляция каналов

50 Гц: 100:1 10МГц: 40:1

Максимальное входное напряжение

400V (PK-PK) (DC+AC, PK-PK)

Точность по нарастанию постоянного тока

+/- 3%

Объем оперативной памяти

10К

Точность величины постоянного тока (усредненная)

В среднем 16+/-(3% считывания +0,05 на деление) на величину напряжения

Коэффициент угасания пробника

1Х, 10Х, 100Х, 1000Х (переменный ток – 3 dB )

LF реакция ( AC, - 3dB)

Не более 10Гц (на входе соединения переменного тока -3 dB )

Частота выборки/точность времени реле

+/-100 ppm

Интерполяция

Sin X/X

Интервал ( ∆ T ) на всей полосе пропускания

Одноразовое +/-(1 интервальное время + 100 ppm х считывания +0,6 нсек)

Средний: более 16: +/-(1 интервальное время + 100 ppm х считывания +0,4 нсек)

Типы входных устройств

AC, DC, заземление

Разрешение по вертикальной шкале ( A / D )

8 бит (2 канала одновременно)

Чувствительность по вертикальной шкале

5 мВ/разделение – 5В/разделение (на входе)

Типы триггера

Краем, видео

Режимы триггера

Автоматический, Обычный, Одноразовый

Уровень триггера

+/-5 разделов от центра экрана

Частота Линия/Поле (видео)

NTSC, PAL, SECAM

Измерение курсором

∆ V, ∆ T между курсорами

Автоматические измерения

Vpp , Vavg , RMS , Частота, Период, Vmax , Vmin , Vtop , Vbase , Ширина, Превышение, Предварительный захват, Время нарастания/падения фронта импульса, + Width , - Width , + Duty , - Duty , Delay A - B , область , cycle area

Математические функции

Плюс, минус, умножение, распределение БПФ

Сохранение форм сигналов

16

Функция Лиссажа

По всей полосе пропускания

Фигура

+/-3 градуса

Коммуникационные интерфейсы

USB Host, USB Device

Счетчик частоты

В наличии

Источник питания

100В-240В, 50-60 Гц, кат. 2

Потребление энергии

Не больше 15Вт

Предохранитель

2А, Т Класс, 250В

Размеры

301 х 152 х 70

Вес

1,1 кг
