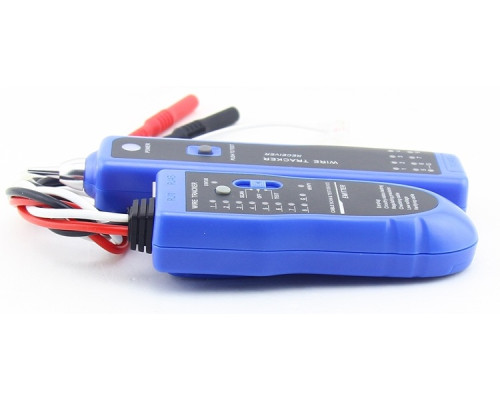

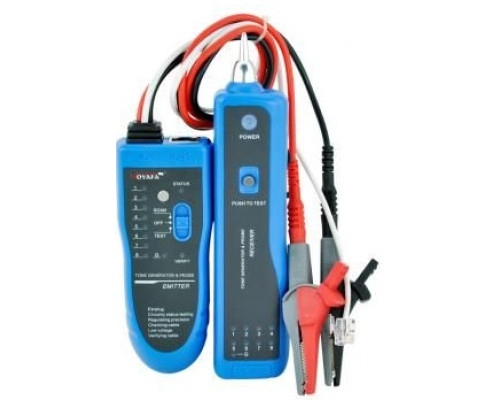

NF-889 Трассоискатель
ОСОБЕННОСТИ :
• Проверка и нахождение требуемых типов кабелей среди множества аналогов.
• Тестирование целостности (прозвонка) — кабельных структур и сетей LAN
• Диагностика разрыва, открытой цепи, короткого замыкания, перекрёстных помех
• Визуальная индикация целостной кабельной структуры в отношении отдельного кабеля (не пар).
• Передатчик с коннектором RJ11 и парой аллигатор- зажимов.
• Функция тревоги по низкому напряжению.
• Наушники позволяют работать в шумной окружающей среде.
• Светодиодное освещение помогает работать с прибором в тёмных местах.
Инструкция NF-889 Устройство контроля кабельных сетей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ :
|
NF-889 Спецификации передатчика |
|
|
Тональная частота |
200Hz |
|
Max. Расстояние передачи сигнала |
До 2-х км |
|
Max. Рабочий ток |
Менее 10mA |
|
Функция регулирования напряжения |
Управление через уровень звукового сигнала |
|
Режимы звуковых сигналов |
2 тональности, регулируемые |
|
Совместимые коннекторы |
RJ45, кабельный зажим с коннектором RJ11 |
|
Max. Напряжение сигнала |
8Vp-p |
|
Светодиодная индикация |
Кабельная топология, тональный сигнал, трассировка |
|
Защита по напряжению |
AC 60V/DC 42V |
|
Тип батарей |
DC9.0V（NEDA 1604/6F22) x 1pc |
|
Размеры прибора (LxWxD) |
15 x 3.7 x 2cm |
|
NF-889 Спецификации приёмника |
|
|
Частота |
200kHz |
|
Макс. Рабочий ток |
Less than 30mA |
|
Разъём для наушников |
1 |
|
Тип батарей |
DC9.0V（NEDA 1604/6F22) x1pc |
|
Размеры прибора (LxWxD) |
12.2 x 4.5 x 2.3cm |
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
