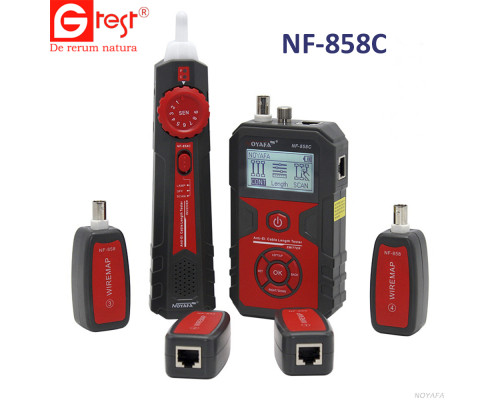

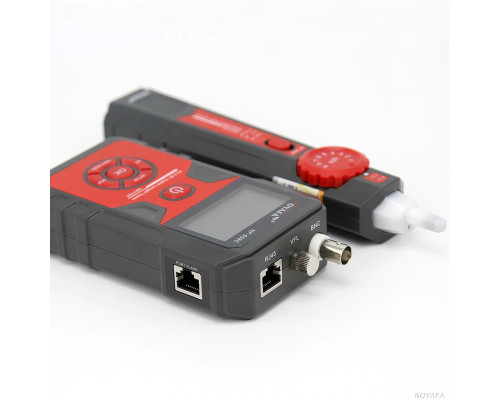

NF-858C Многофункциональный искатель и тестер проводки и кабелей

NF-858С многофункциональный кабельный тестер производства компании NOYAFA.

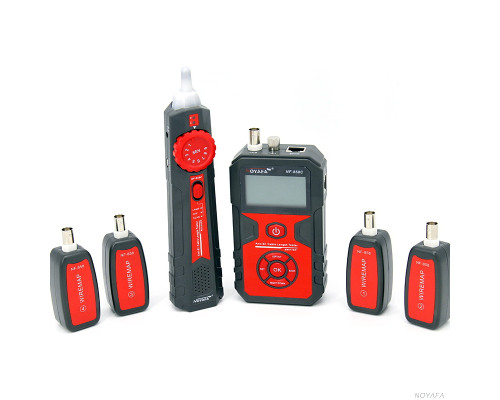

Кабельный тестер NF858С предназначен для трассировки скрытой проводки, поиска обрывов и коротких замыканий, измерения длины кабеля тестирования RJ-45, BNC, RJ-11 соединений и состоит из Передатчика, Приемника и четырех удаленных идентификаторов. Отличительной особенностью кабельного тестера NF858С является наличие выхода оптического генератора видимого диапазона VFL (Visual fault locator) для выявления повреждений оптических кабелей связи, а также тестирования телефонных линий, определения их статуса и полярности.

ОСОБЕННОСТИ:

• Применяется с кабелями категории 5E, 6E, телефонными проводами, коаксиальными кабелями, USB и иными типами кабелей и проводов.

• Проверка неисправностей в кабельных сетях категории 5E, 6E, коаксиальных кабелях как то: открытая цепь, короткое замыкание, проволочная перемычка, реверсное соединение.

• Локализация мест неисправностей в проводке или соединениях.

• Измерения длины кабелей и определение расстояния до места неисправности.

• Автоматический режим отключения с задержкой по времени и функцией подсветки дисплея.

• Наличие схемы безопасности и надёжность работы.

• Проверка проводников RJ-45, BNC, RJ-11, USB.

Особенности и преимущества:

• Универсальный кабельный тестер: выполнение проверки целостности сетевых кабелей RJ45, телефонной линии RJ11 и коаксиальных кабелей. Отображение схемы соединений и локализации неисправности с выводом на экран для анализа в реальном времени.
• Многозадачный тестер: подключение 4-х кабелей к 4 пультам одновременно. Последовательная проверка их один за другим через эмиттер.
• Трассировка тона: Отслеживание местоположения вставленного порта кабеля, один конец которого подключен к NF-858C. Тонер сообщает, где он располагается, даже когда находится под напряжением.
• Тестер оптоволокна: сделайте невидимую точку разрыва оптоволоконного кабеля видимой. Легко определите место разрыва или посредством красного индикатора.
• Локатор портов: подайте мигающий свет на порт Ethernet через подключенный кабель. Концентрируйтесь на этот порт.
• Идентификатор Ethernet: определение того, какие контакты обеспечивают питание и напряжение.
• RJ45 и измеритель длины коаксиального кабеля: подключение и проверка длины сетевого кабеля.

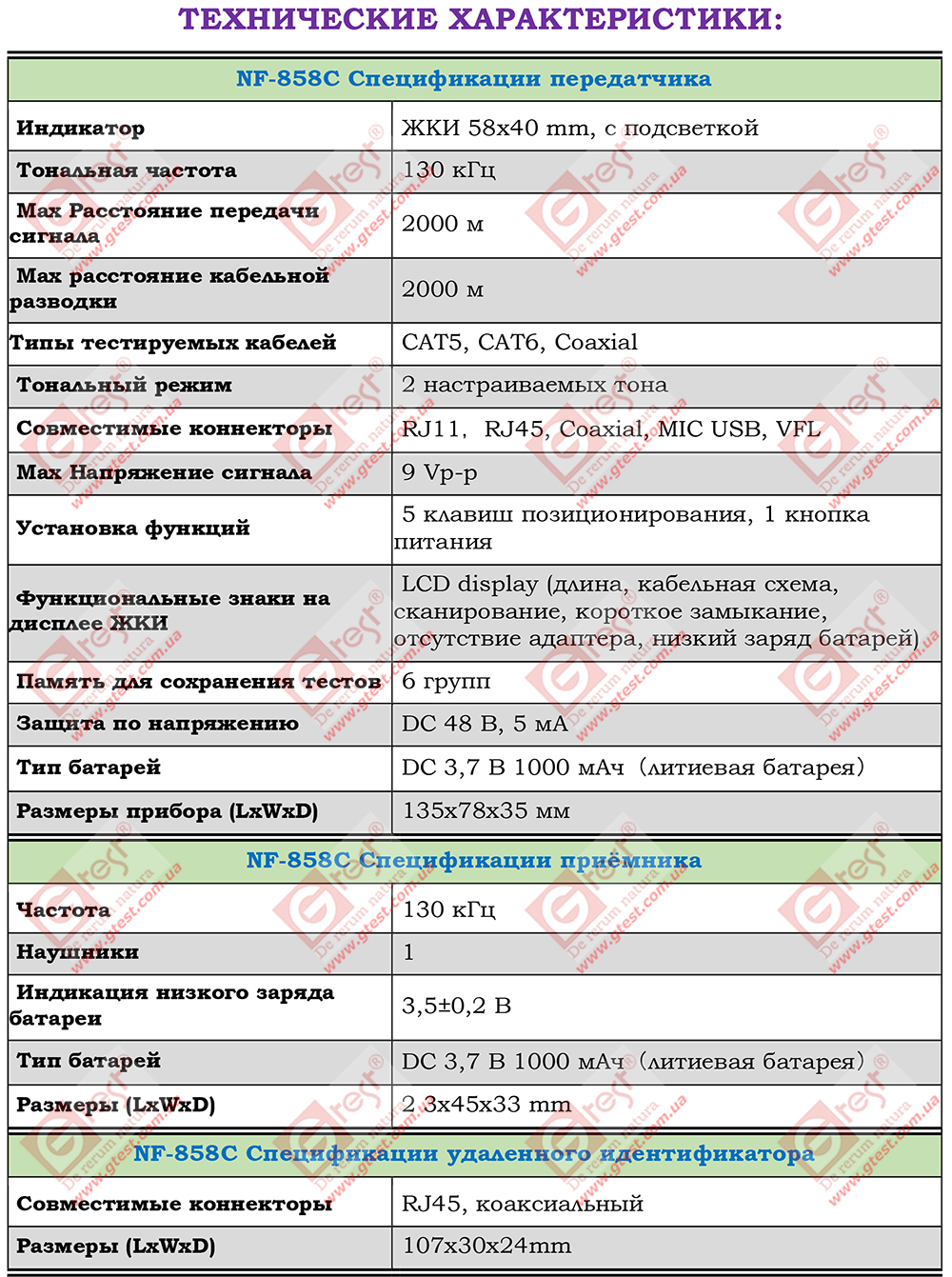

ХАРАКТЕРИСТИКИ ПРОДУКТА

Индикатор ПЕРЕДАТЧИКА: ЖК-дисплей 58x40 мм с подсветкой

Частота тона для отслеживания: 130 кГц

Max Расстояние отслеживания: 6562 фута/2000 м

Max расстояние по схеме кабелей: 6562 фута / 2000 м

Тип тестового кабеля: CAT5, CAT6, коаксиальный

Совместимые разъёмы: RJ45, BNC, VFL, Micro USB

Max напряжение сигнала: 9 +-1 В (пик-пик)

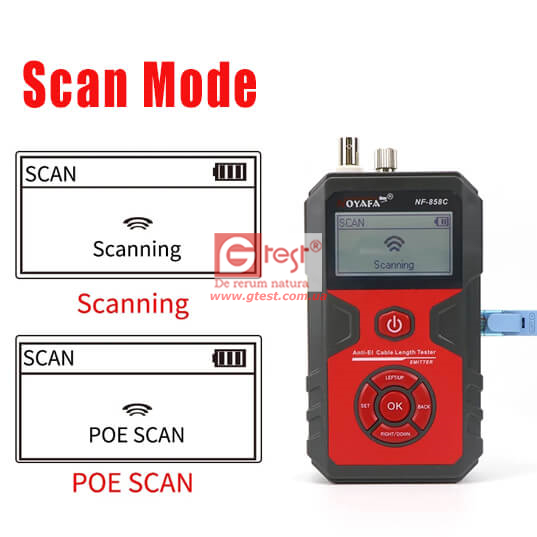

Функции и неисправности, отображаемые на ЖК-дисплее: ЖК-дисплей (длина, схема подключения, сканирование, короткое замыкание, отсутствие адаптера, низкий заряд батареи)

Хранение тестовых записей: 6 групп

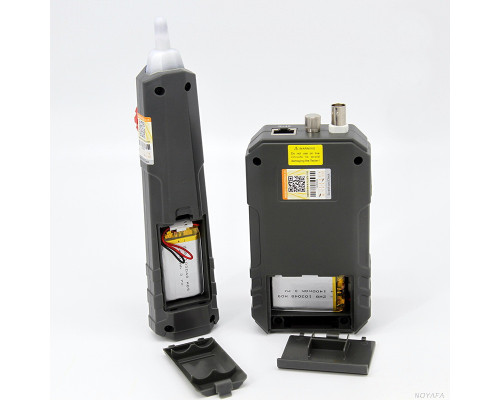

Тип батареи: литиевая батарея 3,7 В, 1000 мАч

Размеры (ДxШxГ): 5,3 x 3,1 x 1,4 дюйма / 135 x 78 x 35 мм

Индикатор ПРИЕМНИКА: 130 кГц

Индикация низкого заряда батареи: 3,5+-0,2 В

Тип батареи: литиевая батарея 3,7 В, 1000 мАч

Размеры (ДxШxГ): 8,0 x 1,8 x 1,3 дюйма / 203 x 45 x 33 мм

УДАЛЕННЫЙ БЛОК

Совместимые разъемы: RJ45, BNC

Пульт дистанционного управления: 4 шт.

Размеры (ДxШxГ): 4,2 x 1,2 x 0,9 дюйма / 107 x 30 x 24 мм

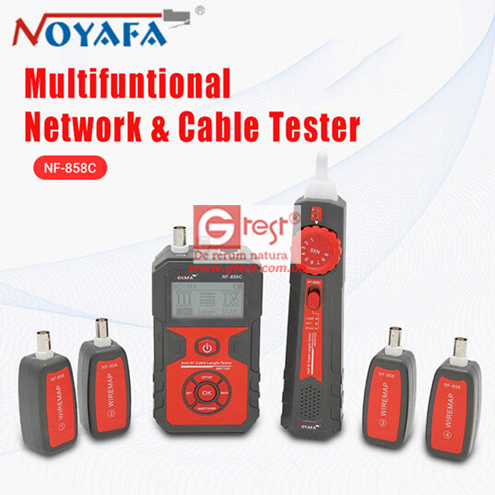

NF-858С

Комбинированный тестер сети и кабеля

Проверка состояния Ethernet и кабелей. Предоставление самой достоверной информации о домашней сети и кабелях.

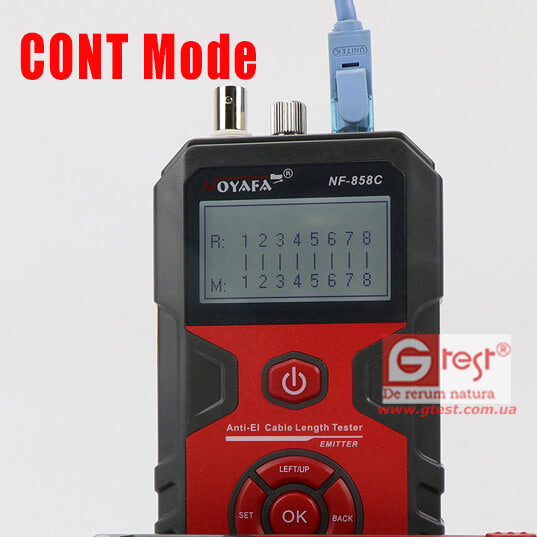

Тестирование кабеля RJ45

Вставьте кабель RJ45 и запустите режим CONT. Схема проводов будет доступна через 3 секунды. Легкое определение на предмет имеется ли в кабеле обрыв, короткое замыкание или пересечение.

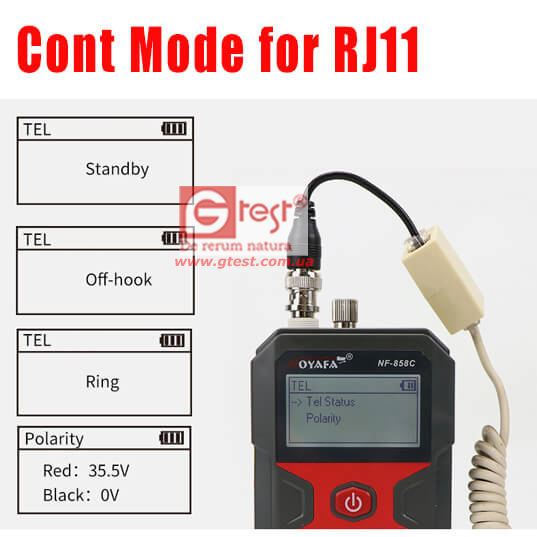

Тестер RJ11

Подключите кабель RJ11 к NF-858C через прилагаемый адаптер RJ11-BNC. Определите непрерывность и состояние домашней телефонной сети.

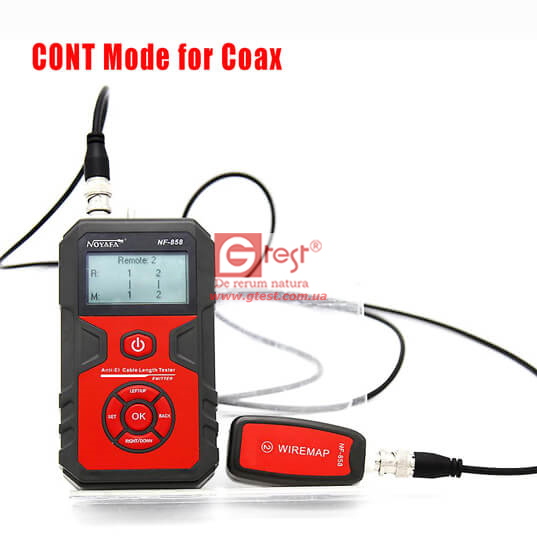

Тест коаксиальных кабелей

Прибор совместим со всеми сетевыми кабелями, NF-858C также проверяет целостность коаксиальных кабелей.

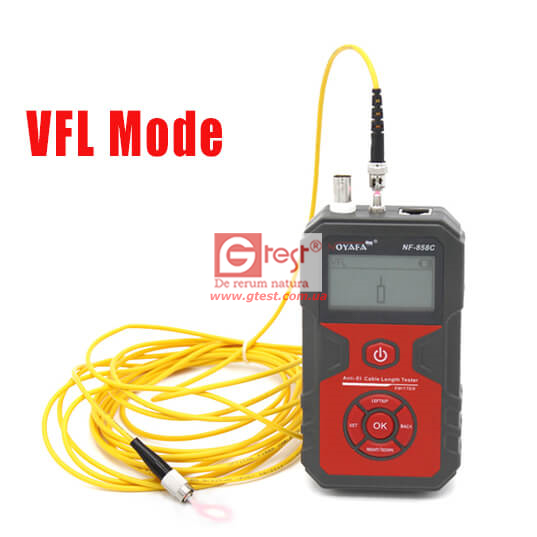

Визуальный локатор неисправностей

Вставьте оптоволоконный кабель и активируйте VFL на NF-858C. Красный свет укажет точное местоположение точки неисправности.

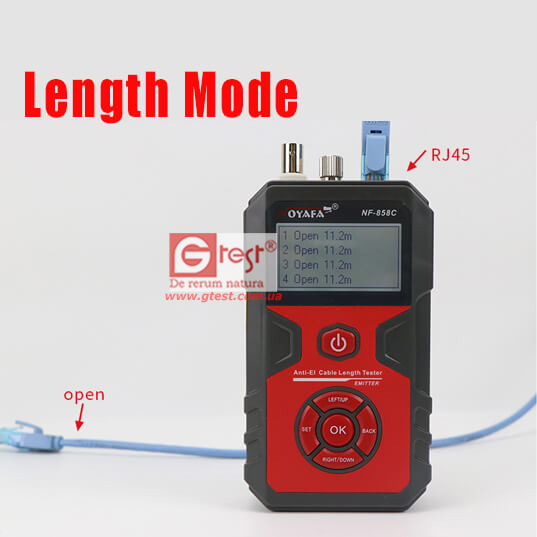

Измеритель длины сетевых кабелей

Укажите длину сетевых кабелей, таких как RJ11, RJ45 и коаксиальных кабелей. Также отобразите местоположение точки неисправности.

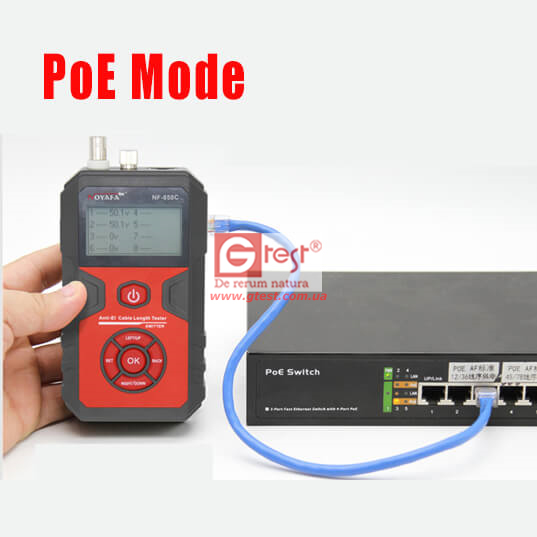

Тестер Ethernet

Подключите NF-858C к коммутатору Ethernet. Будет отображаться вся информация, такая как сетевой стандарт, источник питания и полярность.

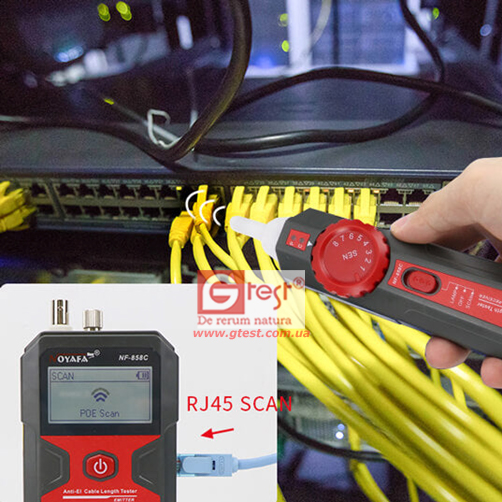

Отслеживание проводки

Отследите кабель RJ45 или коаксиальный кабель, даже если он находится под напряжением и подключен к порту Ethernet или сетевой розетке.

Тональная трассировка

Прикоснитесь датчиком к кабелям или портам. Услышьте звуковой сигнал, кабель на месте!

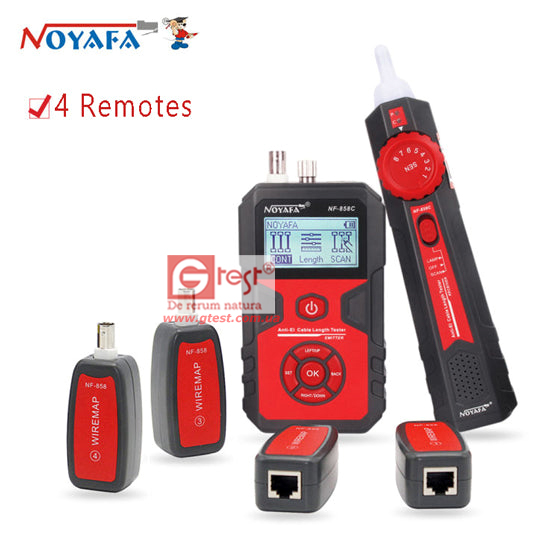

Тестирование нескольких кабелей

Для проверки кабелей, установленных на коммутаторе, используйте 4 пульта дистанционного управления. Сэкономьте время на проверке нескольких кабелей, идущих в разные локации.
