NF-858C Багатофункціональний шукач та тестер проводки та кабелів

NF-858С багатофункціональний кабельний тестер виробництва компанії NOYAFA .

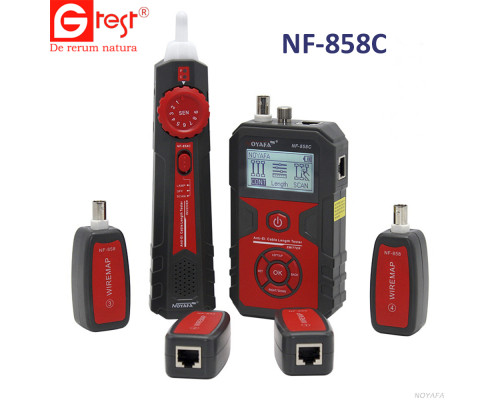

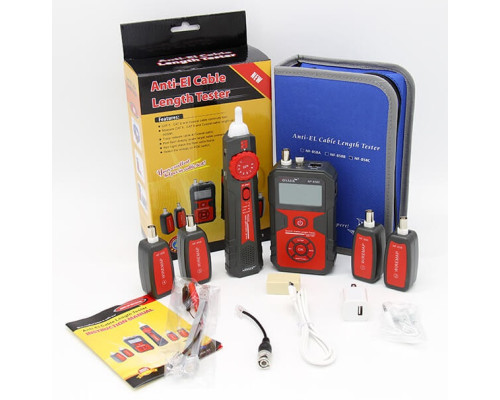

Кабельний тестер NF858С призначений для трасування прихованої проводки, пошуку обривів та коротких замикань, вимірювання довжини кабелю тестування RJ-45, BNC, RJ-11 з'єднань та складається з Передавача, Приймача та чотирьох віддалених ідентифікаторів . Відмінною особливістю кабельного тестера NF858С є наявність виходу оптичного генератора видимого діапазону VFL (Visual fault locator) для виявлення пошкоджень оптичних кабелів зв'язку, а також тестування телефонних ліній, визначення їх статусу та полярності.

ОСОБЛИВОСТІ :

• Застосовується з кабелями категорії 5E, 6E, телефонними проводами, коаксіальними кабелями, USB та іншими типами кабелів та проводів.

• Перевірка несправностей у кабельних мережах категорії 5E, 6E, коаксіальних кабелях як: відкритий ланцюг, коротке замикання, дротяна перемичка, реверсне з'єднання.

• Локалізація несправностей у проводці або з'єднаннях.

• Вимірювання довжини кабелів та визначення відстані до місця несправності.

• Автоматичний режим вимкнення із затримкою часу та функцією підсвічування дисплея.

• Наявність схеми безпеки та надійність роботи.

• Перевірка провідників RJ-45, BNC, RJ-11, USB.

Особливості та переваги:

• Універсальний кабельний тестер: виконання перевірки цілісності мережних кабелів RJ45, телефонної лінії RJ11 та коаксіальних кабелів. Відображення схеми з'єднань та локалізації несправності з виведенням на екран для аналізу у реальному часі.

• Багатозадачний тестер: підключення 4-х кабелів до 4 пультів одночасно. Послідовна перевірка їх один за одним через емітер.

• Трасування тону: Відстеження розташування вставленого порту кабелю, один кінець якого підключено до NF-858C. Тонер повідомляє, де він знаходиться, навіть коли знаходиться під напругою.

• Тестер оптоволокна: зробіть невидиму точку розриву оптоволоконного кабелю видимою. Легко визначте місце розриву або червоним індикатором.

• Локатор портів: під'єднайте світло на порт Ethernet через підключений кабель. Концентруйте цей порт.

• Ідентифікатор Ethernet: визначення, які контакти забезпечують живлення та напругу.

• RJ45 та вимірювач довжини коаксіального кабелю: підключення та перевірка довжини мережного кабелю.

ХАРАКТЕРИСТИКИ ПРОДУКТУ

Індикатор ПЕРЕДАЧА: РК-дисплей 58x40 мм з підсвічуванням

Частота тону для відстеження: 130 кГц

Max Відстань відстеження: 6562 фути/2000 м

Max відстань за схемою кабелів: 6562 фути / 2000 м

Тип тестового кабелю: CAT5, CAT6, коаксіальний

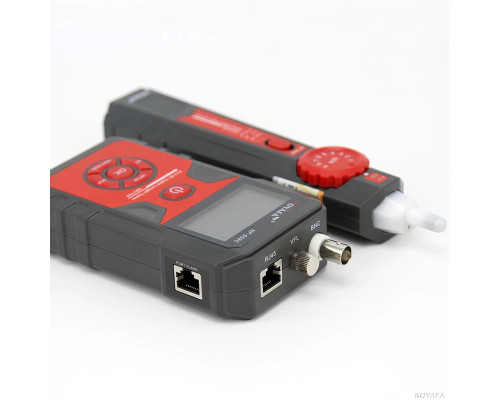

Сумісні роз'єми: RJ45, BNC, VFL, Micro USB

Max напруга сигналу: 9+-1 В (пік-пік)

Функції та несправності, що відображаються на РК-дисплеї: РК-дисплей (довжина, схема підключення, сканування, коротке замикання, відсутність адаптера, низький заряд батареї)

Зберігання тестових записів: 6 груп

Тип батареї: літієва батарея 3,7 В, 1000 мАг

Розміри (ДxШxГ): 5,3 x 3,1 x 1,4 дюйми / 135 x 78 x 35 мм

Індикатор ПРИЄМНИКА: 130 кГц

Індикація низького заряду батареї: 3,5+-0,2 В

Тип батареї: літієва батарея 3,7 В, 1000 мАг

Розміри (ДxШxГ): 8,0 x 1,8 x 1,3 дюйма / 203 x 45 x 33 мм

ВІДДАЛЕНИЙ БЛОК

Сумісні роз'єми: RJ45, BNC

Пульт дистанційного керування: 4 шт.

Розміри (ДxШxГ): 4,2 x 1,2 x 0,9 дюйма / 107 x 30 x 24 мм

NF-858С

Комбінований тестер мережі та кабелю

Перевірка стану Ethernet та кабелів. Надання найдостовірнішої інформації про домашню мережу та кабелі.

Тестування кабелю RJ45

Вставте кабель RJ45 та запустіть режим CONT. Схема проводів буде доступна за 3 секунди. Легке визначення на предмет є у кабелі обрив, коротке замикання чи перетин.

Тестер RJ11

Підключіть кабель RJ11 до NF-858C через адаптер RJ11-BNC, що додається. Визначте безперервність та стан домашньої телефонної мережі.

Тест коаксіальних кабелів

Прилад сумісний з усіма мережними кабелями NF-858C також перевіряє цілісність коаксіальних кабелів.

Візуальний локатор несправностей

Вставте оптоволоконний кабель та активуйте VFL на NF-858C. Червоне світло вкаже точне розташування точки несправності.

Вимірювач довжини мережевих кабелів

Вкажіть довжину мережних кабелів, таких як RJ11, RJ45 та коаксіальних кабелів. Також відобразіть розташування точки несправності.

Тестер Ethernet

Підключіть NF-858C до комутатора Ethernet. Буде відображатися вся інформація, така як мережевий стандарт, джерело живлення та полярність.

Відстеження проводки

Відстежте кабель RJ45 або коаксіальний кабель, навіть якщо він знаходиться під напругою і підключений до Ethernet-порту або розетки.

Тональне трасування

Доторкніться до кабелів або портів. Почуйте звуковий сигнал, кабель на місці!

Тестування кількох кабелів

Для перевірки кабелів, встановлених на комутаторі, використовуйте 4 пульти дистанційного керування. Заощаджуйте час на перевірці кількох кабелів, що йдуть у різні локації.
