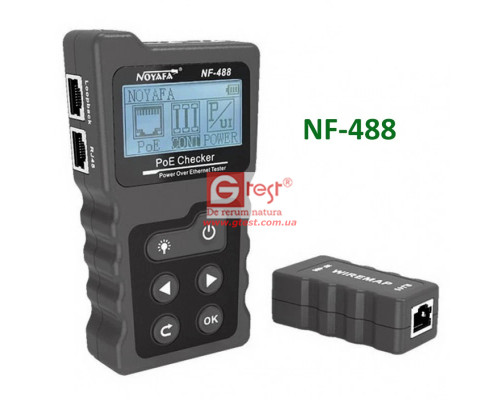

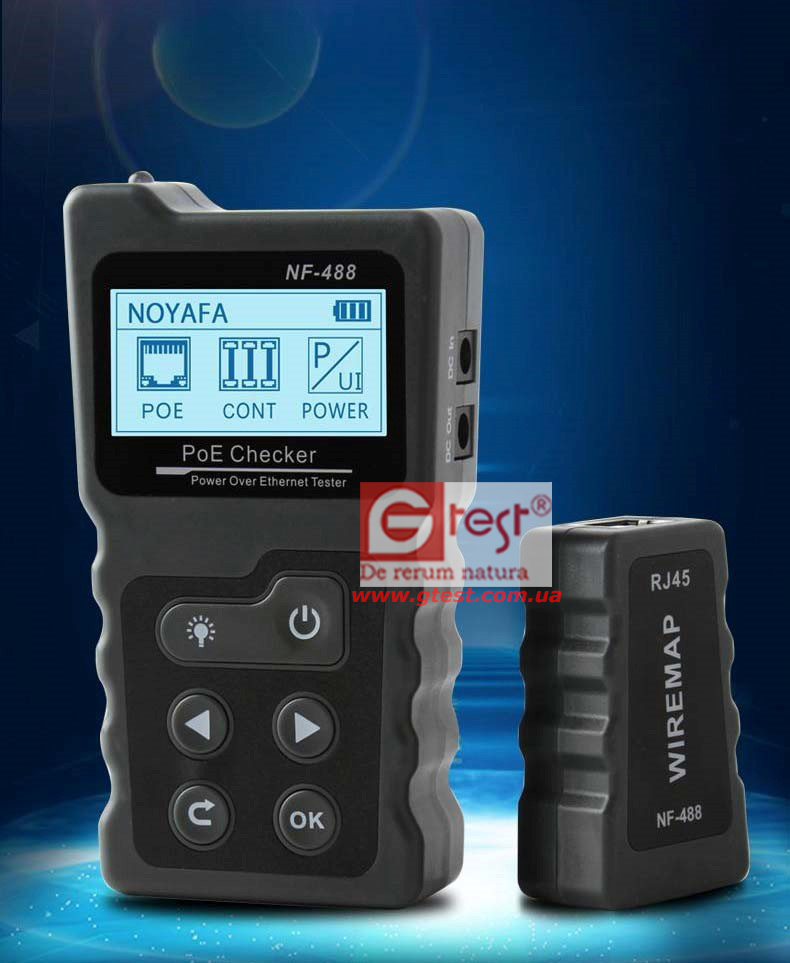

NOYAFA NF-488 Тестер проверки питания через Ethernet (PoE)

Особенности и преимущества

• Автоматическое определение стандарта af/at . Быстрая проверка типа оборудования источника питания (PSE), стандарт IEEE802.3af или 802.3at.
• Тестирование встроенной мощности — информация о встроенном тестировании стандартных/нестандартных устройств PoE, включая напряжение источника питания, полярность источника питания, режим кроссовера и многое другое.
• Проверка непрерывности кабеля. Проверка состояния короткого замыкания, пересечения и обрыва цепи для сетевого кабеля STP, UTP.
• Тестирование обратной связи. Проверка исправности контура, подключенного к коммутатору.
• Лампа - Лампа встроена в основной блок, помогает работать в темноте.
• Сертификация — проходит испытания на соответствие RoHS, FCC и CE, а Noyafa сертифицирована по стандарту ISO 9001.
• 100% доступность — произведено в Китае и намного дешевле, чем продукция конкурентов аналогичного качества.

СПЕЦИФИКАЦИИ ПРОДУКТА

Название предмета: Тестер сетевого кабеля.
Материал: ABS.
Тип кабеля: STP/UTP.
Функция непрерывности: Да.
Максимальный диапазон тестирования: 600 м.
Схема расположения проводов: Излучатель + пульт дистанционного управления, Излучатель + переключатель/маршрутизатор.

ФУНКЦИИ POE:

Диапазон испытаний: 5–60 В постоянного тока.
Стандарт переключателя PoE. Идентификация: 802.3af/at (стандартный/нестандартный).
Диапазон испытаний. Мощность: 0–18 Вт.
Диапазон испытаний напряжения: 0–60 В постоянного тока.
Диапазон испытаний тока: 0–3 А.
Диапазон: 0–180 Вт
Дисплей: ЖК-экран с подсветкой
Защита по входному напряжению: 48 В постоянного тока, 5 мА
Максимальный рабочий ток: ≤ 80 мА
Петлевая связь: Совместимость с переключателем 10 М/100 М

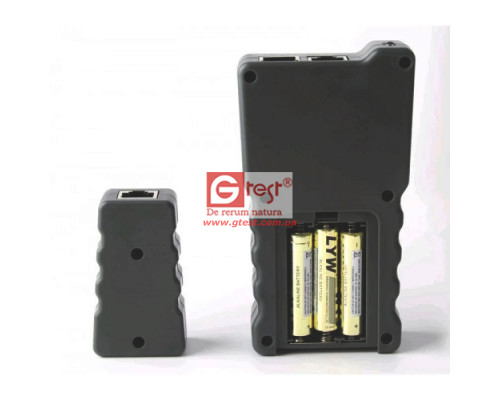

Источник питания: 3 батарейки AAA по 1,5 В (не входят в комплект)

ХАРАКТЕРИСТИКИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ:

Порты: RJ45
Функция: Схема разводки сетевых кабелей
Защита от входного напряжения: 48 В постоянного тока, 5 мА
Особенности: Портативный, высокое качество изготовления, ЖК-дисплей
Размер экрана: 128 мм x 64 мм/5,04 x 2,52 дюйма (прибл.)
Общий размер: 14 см х 4 см х 2 см/5,51 х 1,57 х 0,79 дюйма (прибл.)

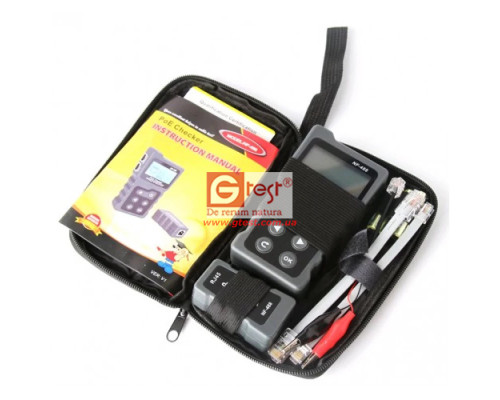

В комплект поставки входит: (Батареи [3 мизинчикого типа ] в комплект не входят)

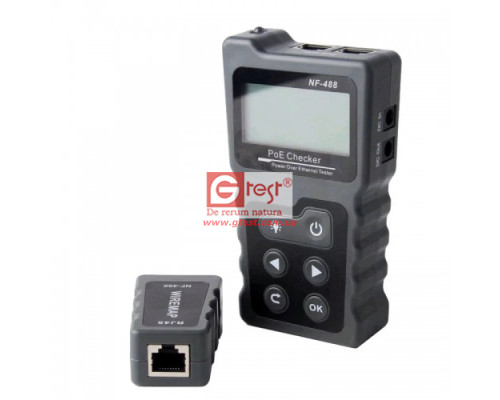

1 излучатель
1 пульт дистанционного управления
1 тестовая линия с зажимом типа «крокодил»
1 сетевой кабель
1 сумка для переноски
1 руководство пользователя
1 подарочная коробка
Примечания: Из-за разницы в настройках освещения и экрана цвет изделия может немного отличаться от изображения. Пожалуйста, учитывайте небольшие различия в размерах из-за различных измерений вручную.

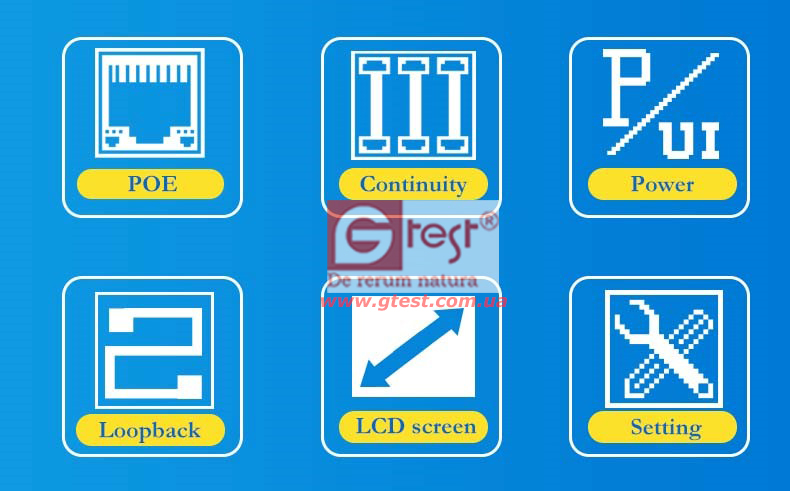

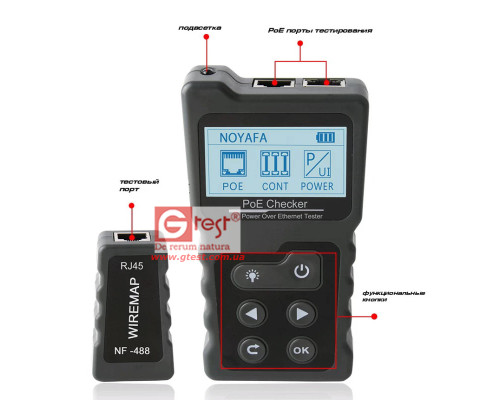

6 основных особенностей кабельного тестера NF-488

PoE. Непрерывность. Мощность. Петлевая обратная связь.
ЖК-экран. Настройки.

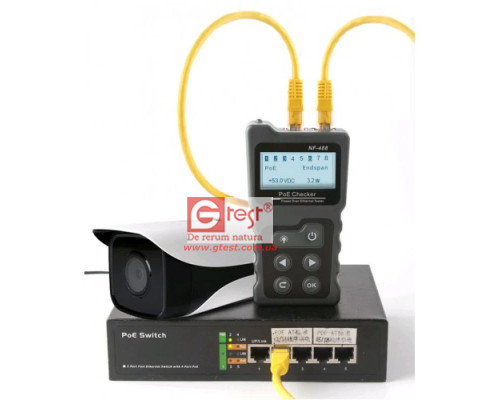

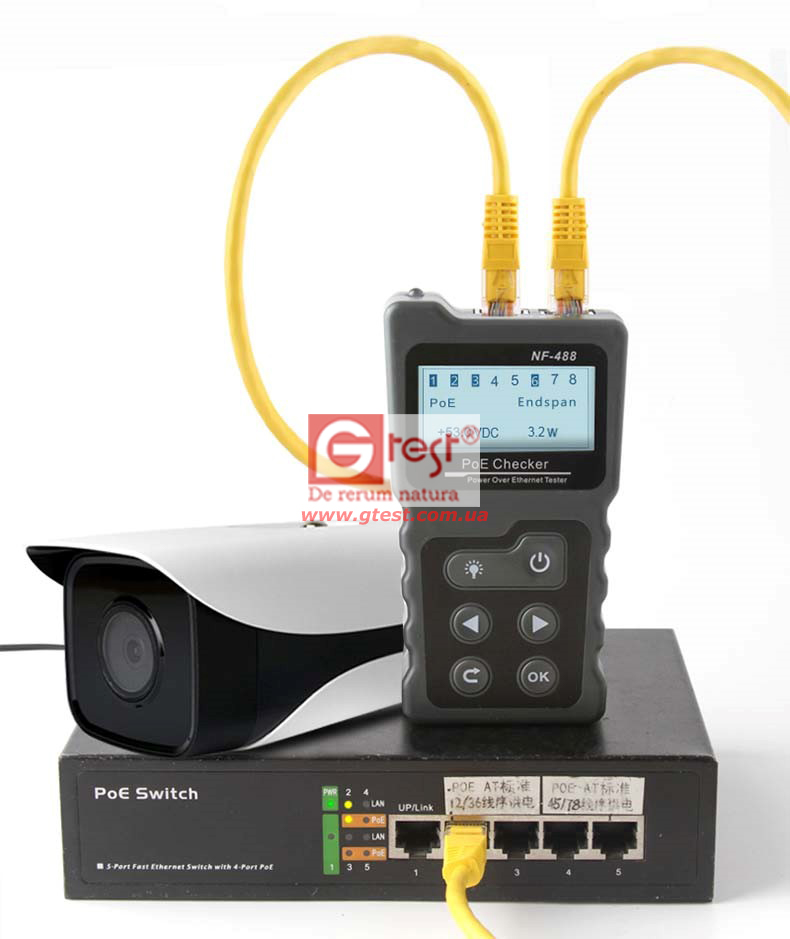

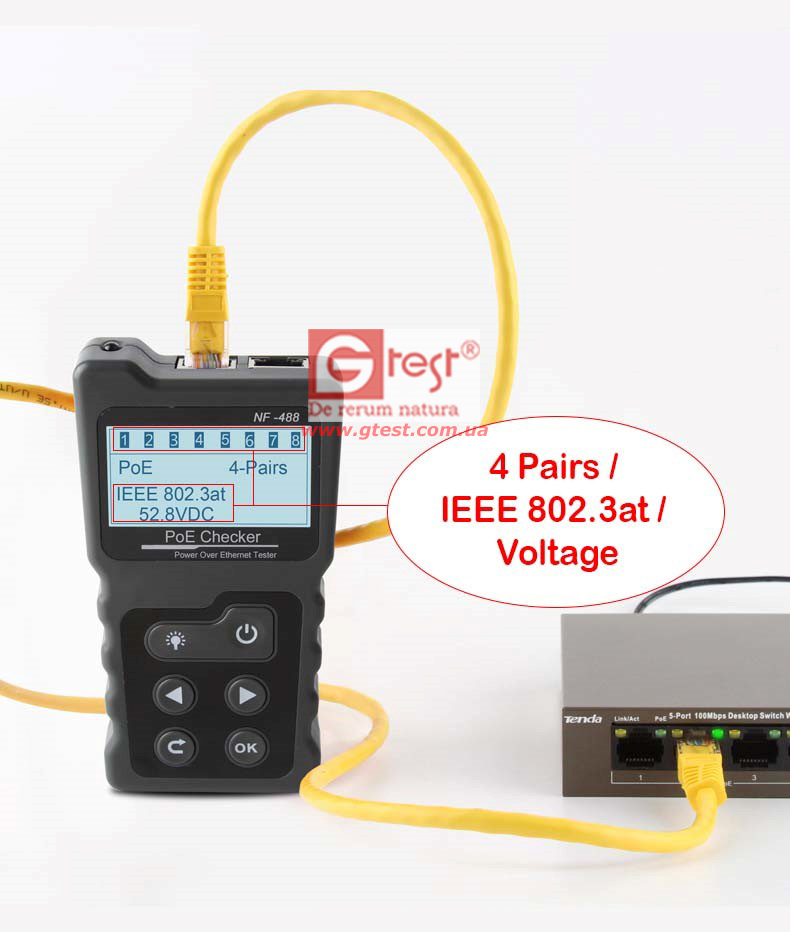

Тестирование PoE через коммутатор
Определение стандарта PSE по стандарту/af. Режимы электропитания (концевой/средний пролет, 4 пары).


Тестирование мощности PoE
Проверка напряжения и мощности между адаптером питания и питаемым устройством, а также косвенный расчёт величины тока.

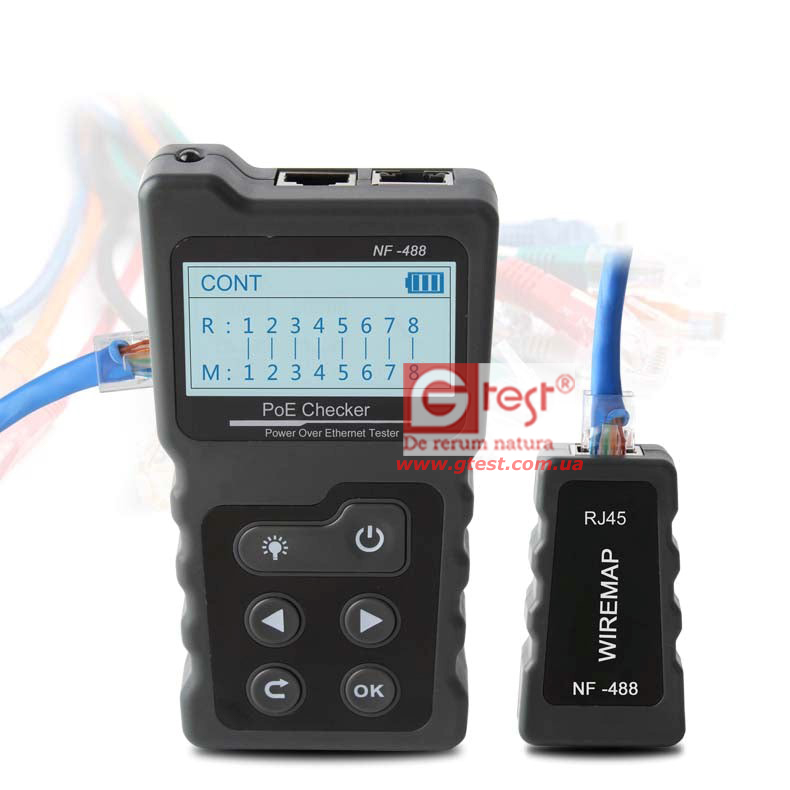

Проверка целостности кабеля
Проверка обрыва, короткого замыкания, перекрестие и т. д. для кабелей STP, UTP LAN.

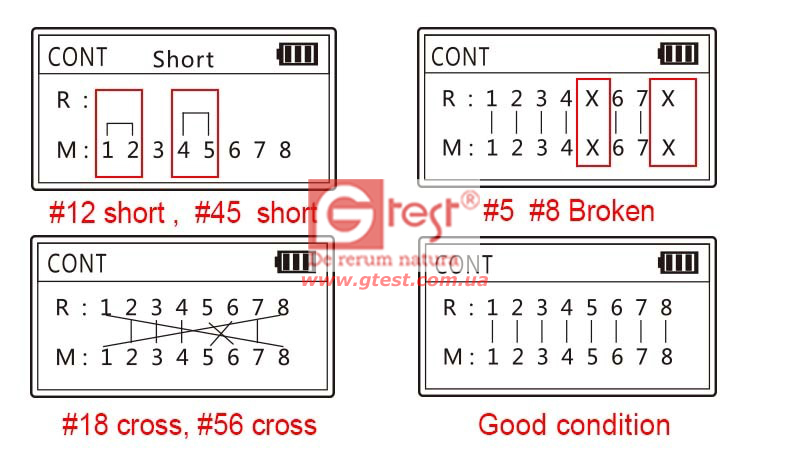

Результат тестирования
Результаты теста такие, как на картинке.

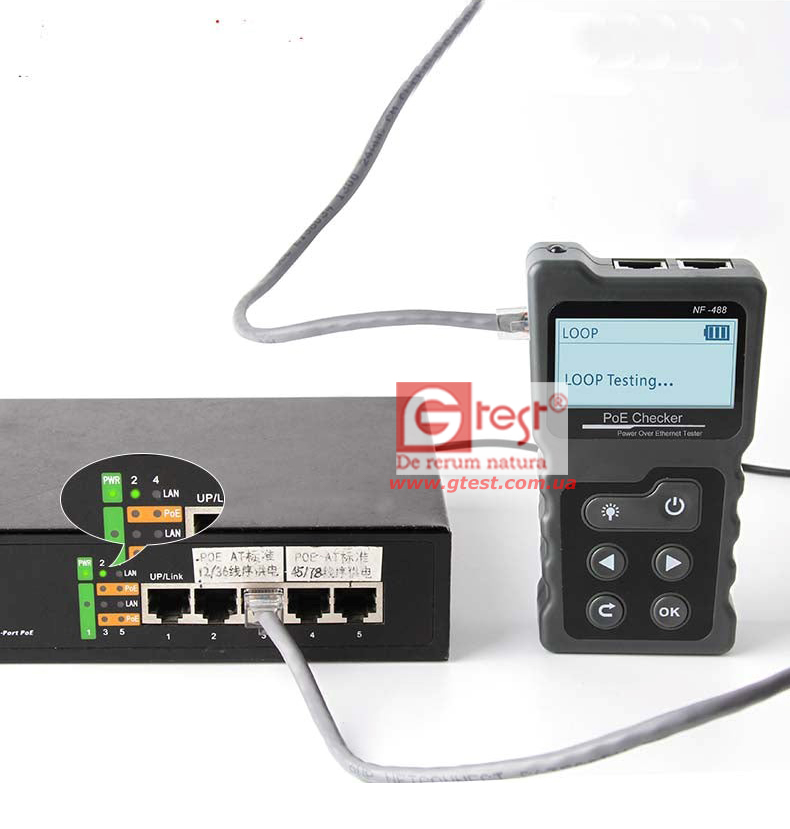

Шлейфовое тестирование
Проверка цепи контура, подключенной к переключателю, является нормальной или нет. Если светодиодный индикатор горит, это означает, что контур контура исправен. Если нет, то в схеме могут быть проблемы.

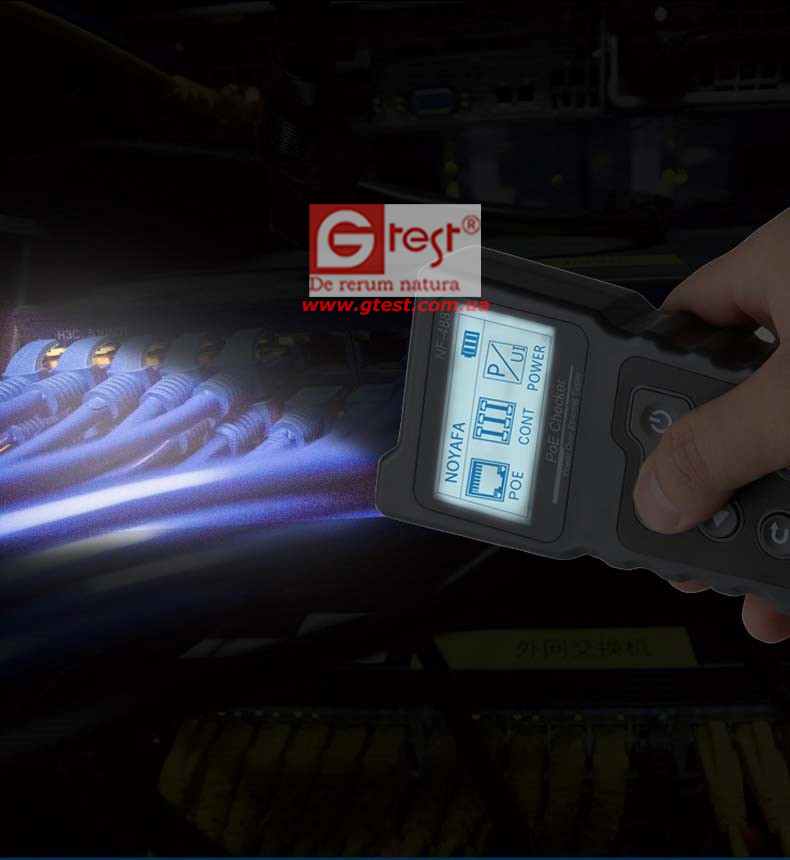

Лампа
В основном блоке имеется лампа, помогающая работать в темноте.
Вам также может понравиться:

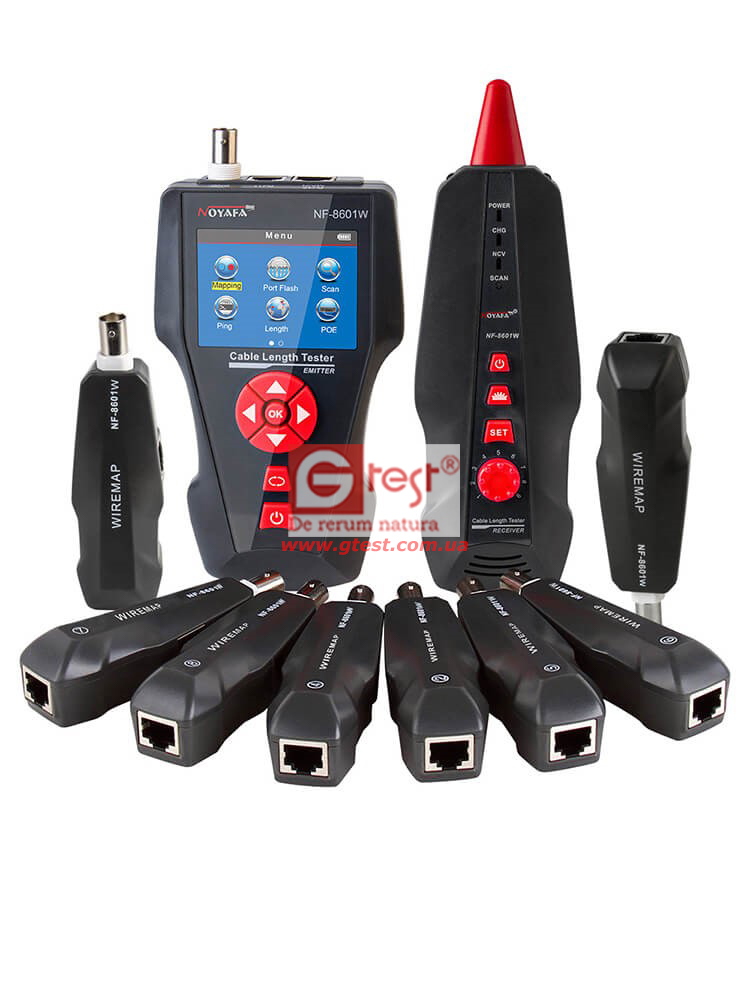

Многозадачный сетевой тонер NOYAFA NF-8601W с проверкой скорости Ethernet (тест Ping и PoE)
