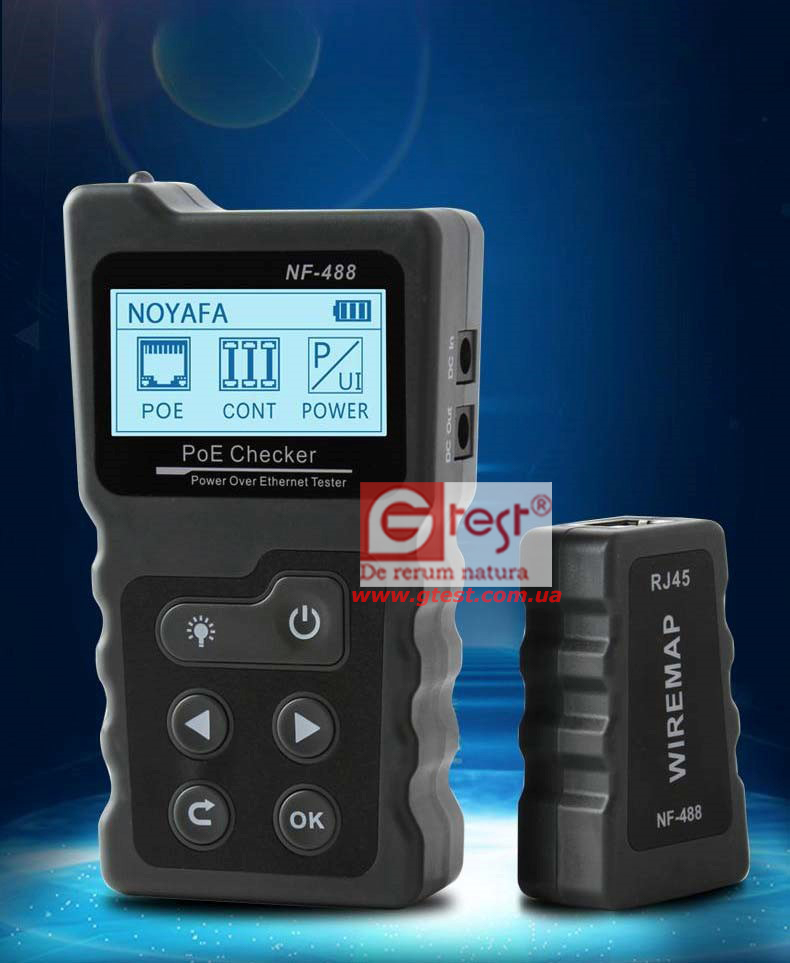

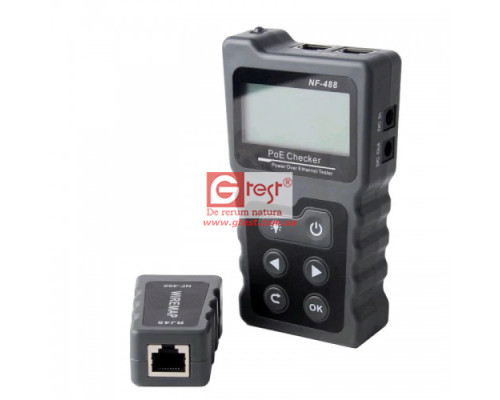

NOYAFA NF-488 Тестер перевірки живлення через Ethernet (PoE)

Особливості та переваги

• Автоматичне визначення стандарту af/at. Швидка перевірка типу обладнання джерела живлення (PSE), стандарту IEEE802.3af або 802.3at.
• Тестування вбудованої потужності – інформація про вбудоване тестування стандартних/нестандартних пристроїв PoE, включаючи напругу джерела живлення, полярність джерела живлення, режим кросовера та багато іншого.
• Перевірка безперервності кабелю. Перевірка стану короткого замикання, перетину та обриву ланцюга для мережного кабелю STP, UTP.
• Тестування зворотний зв'язок. Перевірка справності контуру, підключеного до комутатора.
• Лампа – Лампа вбудована в основний блок, допомагає працювати у темряві.
• Сертифікація – проходить випробування на відповідність RoHS, FCC та CE, а Noyafa сертифікована за стандартом ISO 9001.
• 100% доступність - вироблено в Китаї і набагато дешевше, ніж продукція конкурентів аналогічної якості.

СПЕЦИФІКАЦІЇ ПРОДУКТУ

Назва предмета: Тестер кабелю.
Матеріал: ABS.
Тип кабелю: STP/UTP.
Функція безперервності: Так.
Максимальний діапазон тестування: 600м.
Схема розташування проводів: Випромінювач + пульт дистанційного керування, Випромінювач + перемикач/маршрутизатор.

ФУНКЦІЇ POE:

Діапазон випробувань: 5–60 В постійного струму.
Стандарт перемикача PoE. Ідентифікація: 802.3af/at (стандартний/нестандартний).
Діапазон випробувань. Потужність: 0-18 Вт.
Діапазон випробувань напруги: 0-60 В постійного струму.
Діапазон випробувань струму: 0-3 А.
Діапазон: 0-180 Вт
Дисплей: РК-екран з підсвічуванням
Захист по вхідній напругі: 48 В постійного струму, 5 мА
Максимальний робочий струм: ≤ 80 мА
Петльовий зв'язок: Сумісність з перемикачем 10 М/100 М

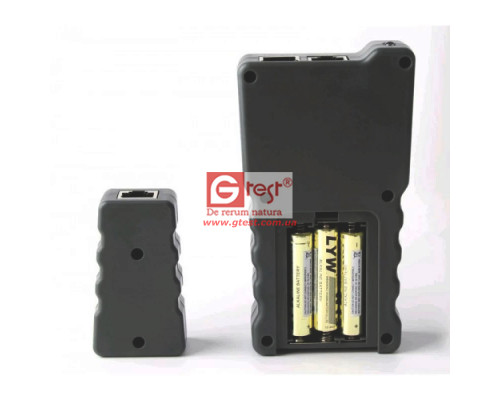

Джерело живлення: 3 батареї AAA по 1,5 В (не входять до комплекту)

ХАРАКТЕРИСТИКИ ДИСТАНЦІЙНОГО УПРАВЛІННЯ:

Порти: RJ45
Функція: Схема розведення мережних кабелів
Захист від вхідної напруги: 48 В постійного струму, 5 мА
Особливості: Портативний, висока якість виготовлення, РК-дисплей
Розмір екрана: 128 мм x 64 мм/5,04 x 2,52 дюйми (прибл.)
Загальний розмір: 14 см х 4 см х 2 см/5,51 х 1,57 х 0,79 дюйми (прибл.)

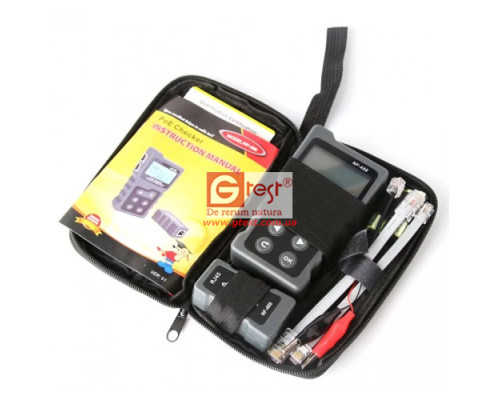

В комплект поставки входить: (Батареї [3 мізинчика типу ] в комплект не входять)
1 випромінювач
1 пульт дистанційного керування
1 тестова лінія із затискачем типу «крокодил»
1 мережний кабель
1 сумка для перенесення
1 посібник користувача
1 подарункова коробка
Примітка: Колір виробу може відрізнятися від зображення, оскільки різниця в установках освітлення та екрана. Будь ласка, враховуйте невеликі відмінності у розмірах через різні виміри вручну.

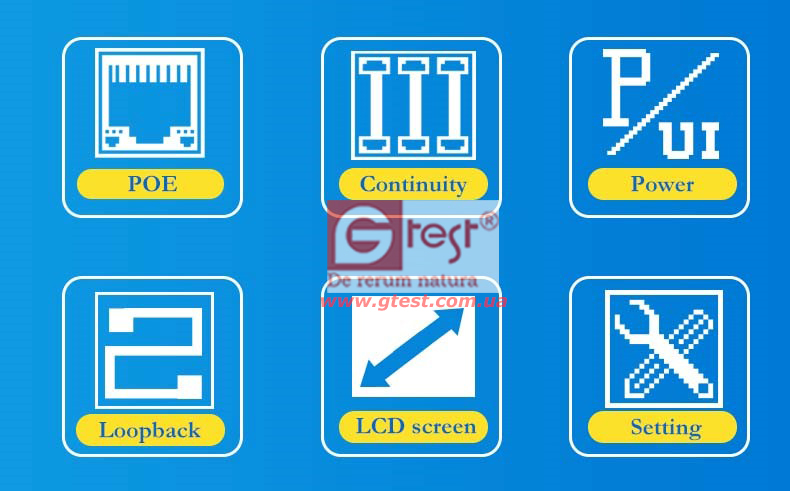

 6 основних особливостей кабельного тестера NF-488

PoE. Безперервність. Потужність. Петльовий зворотний зв'язок.
РК-екран. Налаштування.

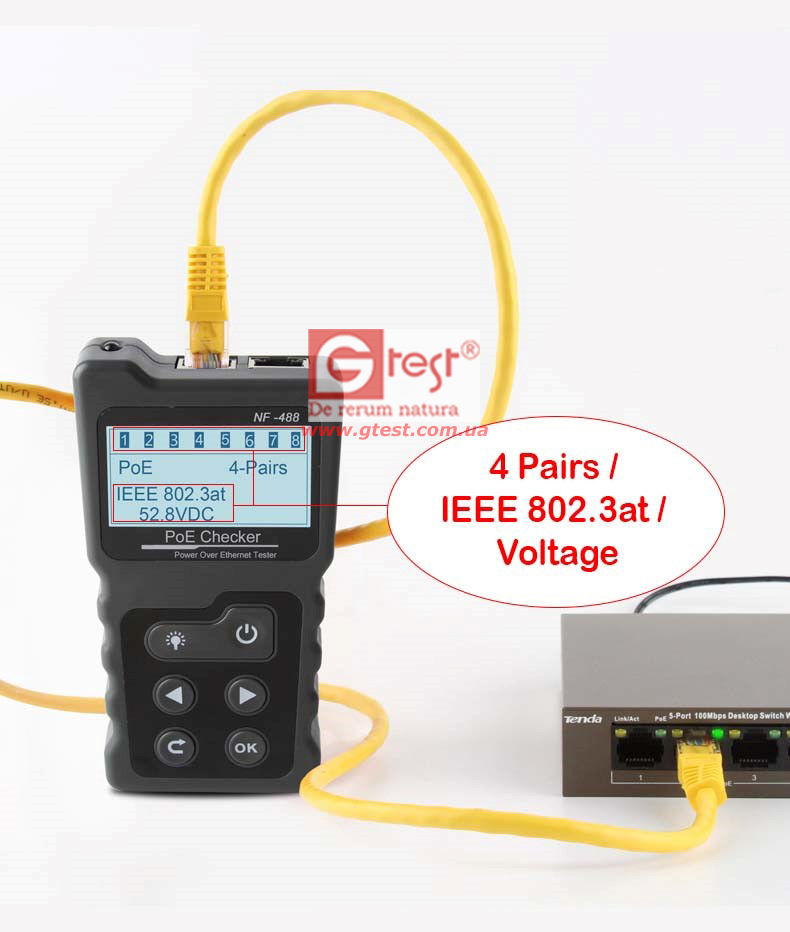

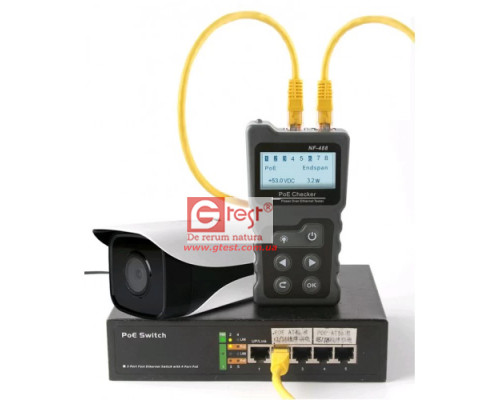

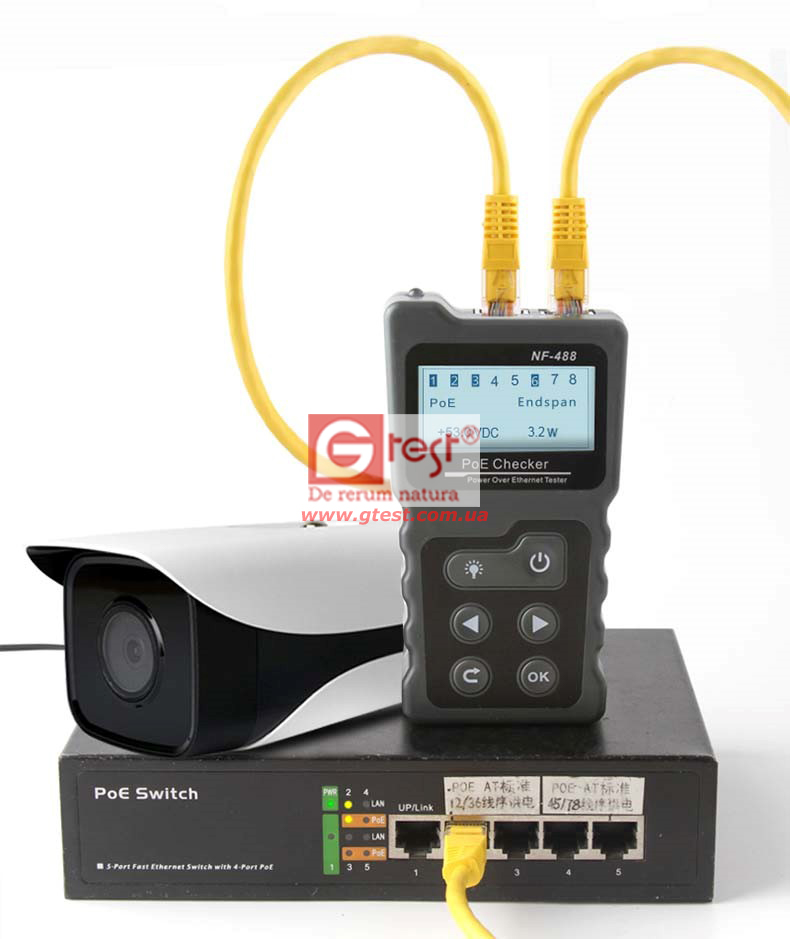

Тестування PoE через комутатор

Визначення стандарту PSE за стандартом/af. Режими електроживлення (кінцевий/середній проліт, 4 пари).


Тестування потужності PoEПеревірка напруги і потужності між адаптером живлення і пристроєм, що живиться, а також непрямий розрахунок величини струму.

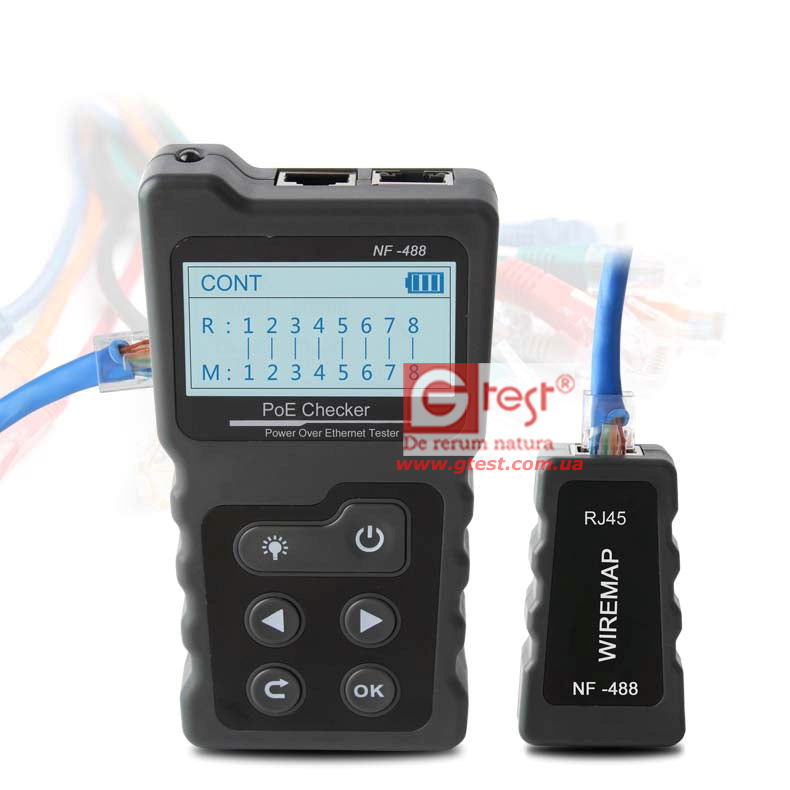

Перевірка цілісності кабелю
Перевірка обриву, короткого замикання, перехрестя тощо для кабелів STP, UTP LAN.

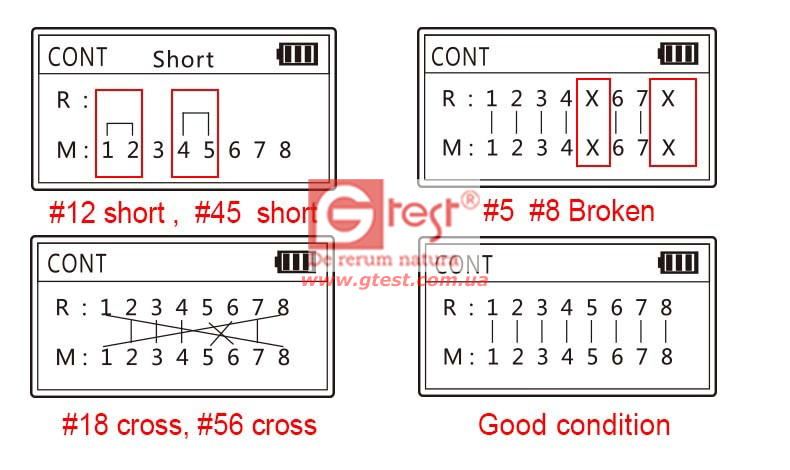

Результат тестування

Результати тесту такі, як на зображенні.

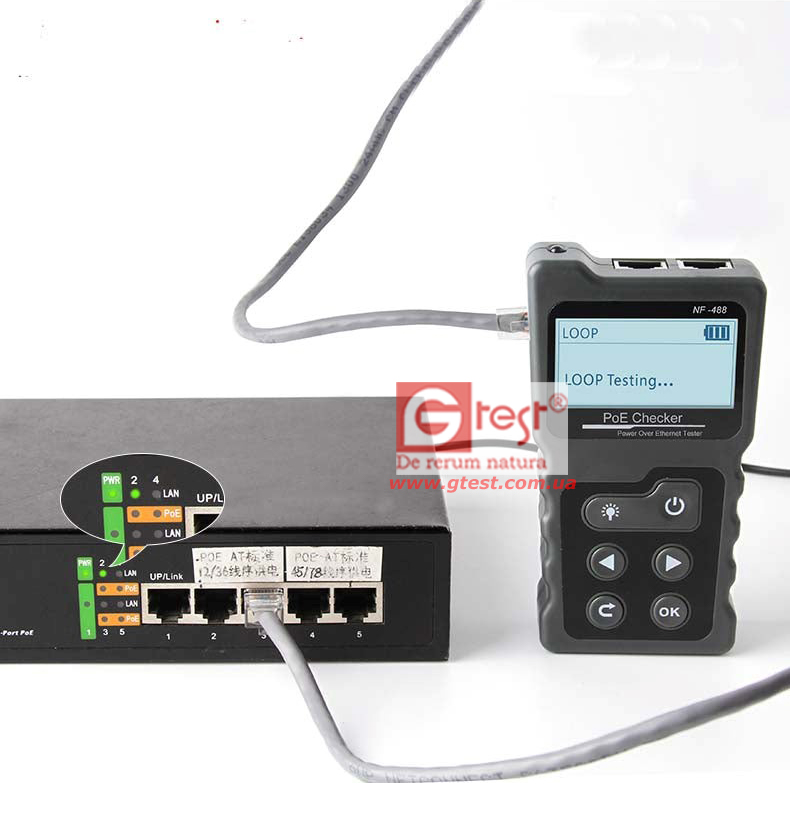

Шлейфове тестування
Перевірка ланцюга контуру, підключеного до перемикача, є нормальною чи ні. Якщо світлодіодний індикатор світиться, це означає, що контур контуру справний. Якщо ні, то у схемі можуть бути проблеми.

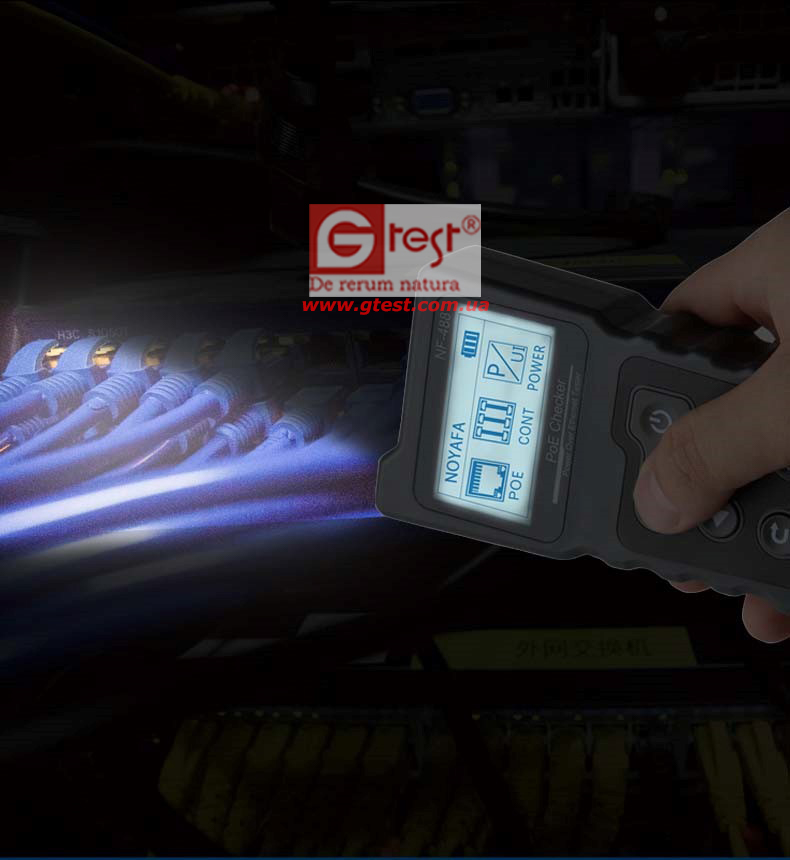

Лампа
В основному блок є лампа, що допомагає працювати в темряві.
Вам також може сподобатися:

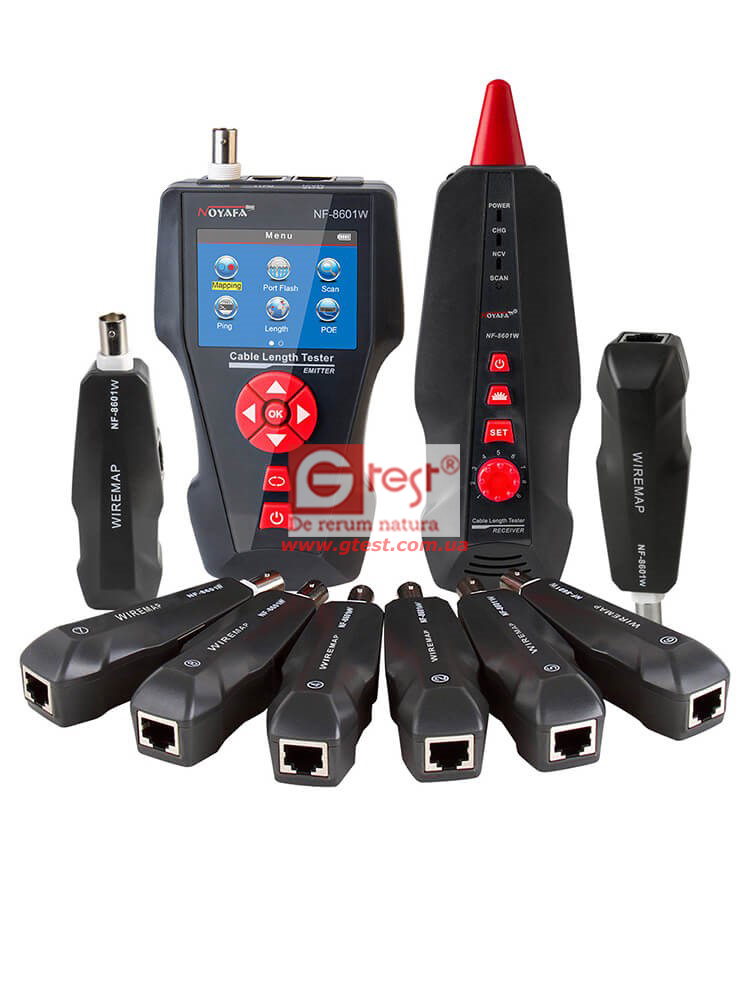

Багатозадачний мережевий тонер NOYAFA NF-8601W з перевіркою швидкості Ethernet (тест Ping та PoE)
