Мегаомметры и тестеры изоляции бывают разные

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой Мегомметров, Тестеров Изоляции, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Узнайте, как правильно использовать мегаомметры и измерители сопротивления изоляции.

Мегаомметр — это высокоомный омметр, используемый для измерения ухудшения изоляции на различных проводах путем измерения высоких значений сопротивления в условиях высоковольтных испытаний. Диапазон испытательных напряжений мегаомметра составляет от 50 В до 5000 В. Мегаомметр обнаруживает повреждение изоляции, вызванное чрезмерной влажностью, грязью, теплом, едкими веществами, вибрацией и старением (см. рисунок 1 ).

Мегаомметры иногда называют тестерами изоляции.

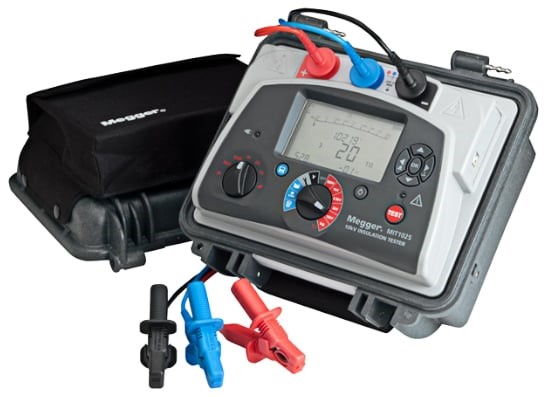

Рисунок 1. Мегаомметры доступны в различных исполнениях с различными функциями и особенностями.

Применение мегомметра

Некоторые виды изоляции, например, те, что используются на проводниках, используемых для разводки ответвлений цепей, представляют собой толстую изоляцию, которую трудно повредить или сломать. Другие виды изоляции, например, изоляция, используемая на обмотках двигателя, очень тонкая (для экономии веса и пространства) и ломается легче. Мегаомметры используются для проверки пробоя изоляции в длинных проводах, обмотках двигателя и трансформаторах (см. Рисунок 2 ).

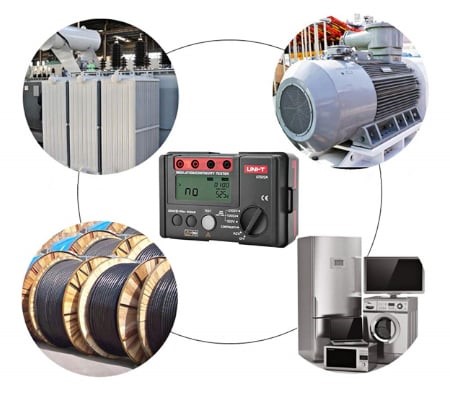

Рисунок 2. Мегомметры измеряют ухудшение изоляции на проводниках, обмотках двигателей и трансформаторах. Страничка с номенклатурой мегомметров от Магазина Gtest®:  https://gtest.com.ua/izmeritelnye-pribory/megaommetr

Минимальное сопротивление обмоток двигателя зависит от номинального напряжения двигателя. Минимально допустимые значения сопротивления обычно указаны в рекомендуемых производителем таблицах сопротивления (см. Таблицу 1 ).

Рекомендуемое минимальное сопротивление (в Омах)

Таблица 1. Минимальное сопротивление обмоток двигателя зависит от номинального напряжения двигателя, рекомендованного производителем.

Изоляция позволяет проводникам оставаться отделенными друг от друга и от земли. Изоляция должна иметь высокое сопротивление, чтобы предотвратить утечку тока через изоляцию. Любая изоляция имеет конечное значение сопротивления, которое допускает некоторую утечку тока.

Ток утечки — это ток, который покидает нормальный путь протекания тока (от «горячего» к нейтральному) и протекает через заземляющий провод.

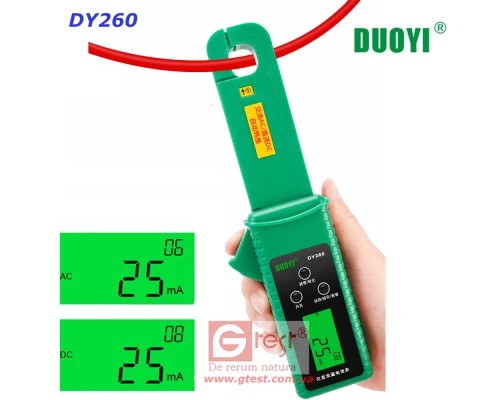

DUOYI DY260 Автомобильный измеритель утечки тока: https://gtest.com.ua/DUOYI-DY260-Avtomobilnyy-izmeritel-utechki-toka.html

При нормальных рабочих условиях величина тока утечки настолько мала — измеряется в микроамперах — что ток утечки не оказывает никакого влияния на работу или безопасность цепи. Общий ток утечки через изоляцию представляет собой комбинацию тока кондуктивной утечки, ёмкостного тока утечки и тока поверхностной утечки.

Кондуктивный ток утечки

Кондуктивный ток утечки — это небольшое количество тока, которое обычно протекает через изоляцию проводника. Кондуктивный ток утечки течет от проводника к проводнику или от горячего проводника к земле. Закон Ома используется для определения количества кондуктивного тока утечки.

Сопротивление изоляции уменьшается по мере старения изоляции и воздействия на нее повреждающих элементов. Сопротивление изоляции проводника уменьшается по мере увеличения тока утечки. Увеличение тока утечки приводит к дополнительному ухудшению изоляции. Ток утечки поддерживается на минимальном уровне, если изоляция остается чистой и сухой.

Ёмкостный ток утечки

Емкостный ток утечки — это ток утечки, который протекает через изоляцию проводника из-за емкостного эффекта. Конденсатор — это электронное устройство, используемое для хранения электрического заряда. Конденсатор создается путем разделения двух пластин диэлектрическим материалом. Два проводника, которые идут рядом друг с другом, действуют как небольшой конденсатор. Изоляция между проводниками является диэлектриком, а проводники — пластинами.

Проводники, несущие постоянное напряжение, обычно производят небольшой емкостный ток утечки, поскольку емкостный ток утечки длится чрезвычайно короткий период времени, а затем прекращается. Переменное напряжение производит непрерывный емкостный ток утечки, но емкостный ток утечки можно свести к минимуму, разделив или скрутив проводники вдоль трассы.

Технический совет

Согласно стандарту безопасности Международной электротехнической комиссии 950, максимальный ток утечки для счетчиков с двойной изоляцией может составлять 0,25 мА, а для заземленных переносных счетчиков — 0,75 мА.

Поверхностный ток утечки

Поверхностный ток утечки течет из областей на проводниках, где изоляция была удалена для обеспечения электрических соединений. Проводники заканчиваются гайками, сращиваниями, нажимными соединителями, клеммами и другими крепежными устройствами в разных точках вдоль электрической цепи. Точка, в которой изоляция удалена с провода, обеспечивает путь с низким сопротивлением для поверхностного тока утечки, а грязь и влага позволяют возникать дополнительному поверхностному току утечки. Поверхностный ток утечки приводит к увеличению тепла в точке соединения. Увеличение тепла способствует увеличению ухудшения изоляции, что делает проводник хрупким. Поверхностный ток утечки сводится к минимуму, делая все соединения чистыми и герметичными.

В проводниках, по которым проходит переменное напряжение, поверхностный ток утечки течет непрерывно по мере изменения переменного напряжения.

Процедуры измерения мегомметром

Мегаомметры подают высокое напряжение в проводники или обмотки двигателя для проверки изоляции (см. Рисунок 3 ). Перед выполнением любых измерений сопротивления с помощью мегаомметра убедитесь, что измеритель предназначен для проведения измерений в проверяемой цепи. Для получения информации обо всех мерах предосторожности, ограничениях и процедурах измерения обратитесь к руководству по эксплуатации испытательного прибора. Всегда надевайте необходимые средства индивидуальной защиты и соблюдайте все правила безопасности при выполнении измерений. Чтобы выполнить измерение сопротивления с помощью мегаомметра, выполните следующие процедуры:

1. Убедитесь, что все питание отключено в проверяемой цепи или компоненте. Проверьте цепь на наличие напряжения с помощью вольтметра.

2. Установите переключатель функций мегаомметра в положение напряжения (соответствующий диапазон напряжений для проверяемой цепи).

3. Подключите черный щуп к отрицательному (заземляющему) разъему.

4. Подключите красный щуп к положительному (линейному) разъему.

5. Убедитесь, что батареи находятся в хорошем состоянии. Мегаомметр не содержит батарей, если измеритель включает в себя рукоятку или если измеритель подключается к стандартной розетке 115 В.

6. Подключите линейный испытательный провод (красный) к проверяемому проводнику.

7. Подключите заземляющий испытательный провод (черный) ко второму проводнику в цепи или к заземлению.

8. Нажмите кнопку тестирования или поверните рукоятку на мегомметре и считайте отображаемое сопротивление (может занять от 10 до 20 секунд). При необходимости измените сопротивление мегомметра или диапазон напряжения.

9. Проконсультируйтесь с производителем оборудования или производителем мегомметра по поводу минимальных рекомендуемых значений сопротивления. Изоляция находится в хорошем состоянии, если показания мегомметра равны или превышают минимальные значения, указанные производителем.

10. Отсоедините мегомметр от проводников.

11. Разрядная цепь или проверяемые проводники.

12. Выключите мегаомметр.

Рисунок 3. Мегаомметры подают чрезвычайно высокие напряжения (от 50 В до 5000 В) в провода или обмотки двигателя во время тестирования.

Важное примечание

Перед измерением сопротивления мегаомметром убедитесь, что в проверяемой цепи или компоненте нет напряжения. Убедитесь, что никакая часть не контактирует с высоковольтной секцией измерительных проводов мегаомметра.
