МОДЕРНИЗАЦИЯ ОСЦИЛЛОГРАФОВ СРЕДНЕГО КЛАССА TEKTRONIX

Tektronix повышает быстродействие нового осциллографа среднего класса для смешанных сигналов

Новый осциллограф смешанных сигналов Tektronix 4 серии B подходит для той же зоны измерений, что и предыдущая модель, но более отзывчив благодаря более быстрому процессору и специальной ASIC (интегральная схема для конкретного применения).

Компания Tektronix недавно анонсировала осциллограф смешанных сигналов (MSO) 4 Series B, предлагающий вариант среднего класса в своей линейке продуктов MSO. Он работает с полосой пропускания от 200 МГц до 1,5 ГГц, в зависимости от приобретенной конфигурации, и производит выборку на частоте 6,25 Гвыб/с с 12-битным вертикальным разрешением и 16-битным в режиме высокого разрешения. Он может хранить до 62,5 миллионов точек данных.

Осциллограф (ссылка на техническое описание) оснащен четырьмя или шестью аналоговыми каналами и может работать на полной скорости, при этом все шесть используются одновременно. Каждый входной канал можно использовать как аналоговый вход или разделить на восемь цифровых входов при использовании с пробником модели TLP058. Все шесть каналов можно использовать в любом случае для подключения до 48 цифровых входов.

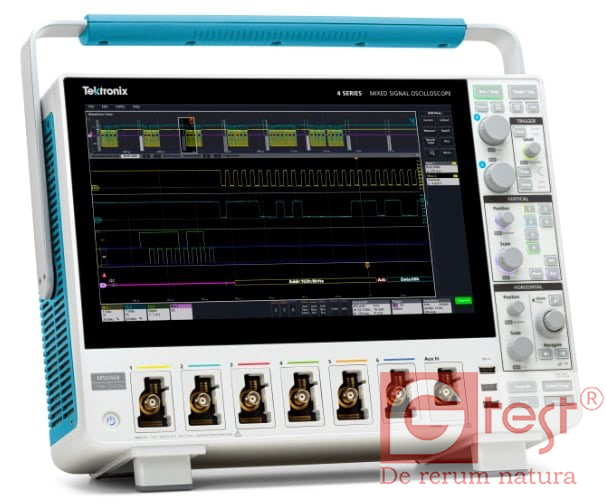

Осциллограф смешанных сигналов Tektronix 4 серии B.

При весе 16 фунтов (7,3 кг) и размерах 11,3 x 15,9 x 6,1 дюйма (287 x 405 x 155 мм) это устройство предназначено для использования на столе, а не для переноски. Тем не менее, он имеет прочную ручку, позволяющую легко перемещать прибор в случае необходимости.

Дисплей и интерфейс пользователя

Встроенный 13,3-дюймовый дисплей MSO обеспечивает полное разрешение 2K HD (1920 x 1080). Пользовательский интерфейс представляет собой комбинацию кнопок, ручек и емкостного сенсорного экрана, который реагирует на жесты, аналогичные тем, которые используются на смартфонах.

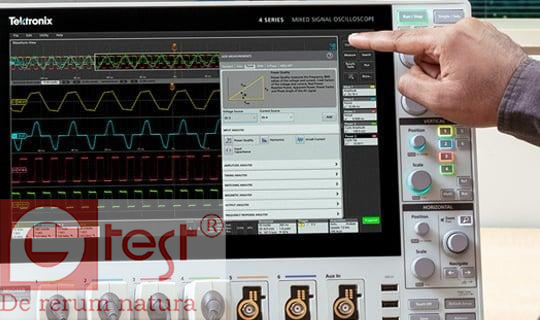

Высокочувствительное управление сенсорным экраном.

Прибор также способен работать и отображать результаты по беспроводной сети на удаленном ПК через веб-интерфейс.

Улучшения производительности

Tektronix включил более быстрый внешний процессор и специальную ASIC для повышения производительности в противовес с предыдущей версией этого продукта. Это позволяет одновременно использовать все шесть каналов без замедления работы общей системы. Tektronix анонсирует о двукратном улучшении отклика пользовательского интерфейса, более быстром анализе и более быстрой передаче данных.

Tektronix также улучшил последовательное декодирование более чем в 25 пакетах для различных шин передачи данных, таких как меж чиповые, автомобильные, силовые, аэрокосмические и т. д. MSO (Осциллограф Система Смешанных) имеет широкую встроенную поддержку протоколов, охватывающую наиболее часто используемые форматы в этом классе скорости. Он поддерживает 10BASE-T, 100BASE-TX, CAN, CAN FD, LIN, FlexRay, I2C, SPI, MIL-STD-1553, ARINC 429, RS-232, RS-422, RS-485, UART, SPMI, SVID, USB 2.0 LS, FS, HS и другие.

Удаленные операции с помощью программного обеспечения на базе ПК

Пользователи могут управлять осциллографом через веб-интерфейс на удаленном ПК и получать доступ к TekDrive, общему рабочему пространству для хранения файлов анализа и других данных.

Программное обеспечение TekScope от Tektronix позволяет удаленно управлять осциллографом и выполнять наблюдения и анализ с ПК или ноутбука. Несколько осциллографов можно синхронизировать с программным обеспечением в режиме реального времени, и несколько пользователей могут совместно работать над анализом. Данные могут храниться в стандартных форматах файлов, а для анализа можно добавлять файлы других марок осциллографов.

Преимущества полнопроизводительных входов

Одной из проблем, с которыми сталкиваются инженеры, является широкий спектр специализированных областей проектирования. Прицел общего назначения может выполнять множество предполагаемых задач, но ни одна из них не является хорошей. И наоборот, испытательное оборудование, оптимизированное для конкретной отрасли, может не подходить для других приложений. Компания Tektronix решила разработать осциллограф общего назначения, который также обеспечивает функциональные возможности для конкретных приложений.

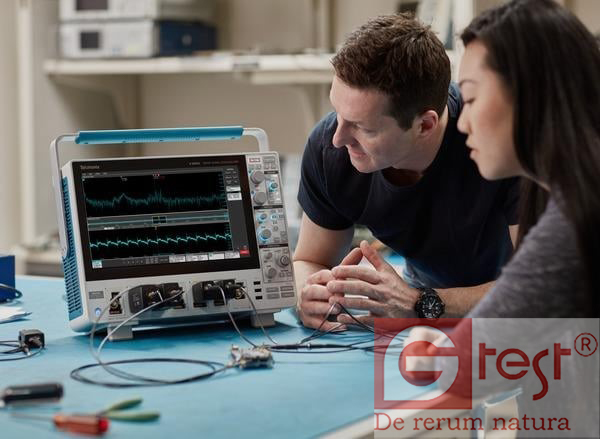

Анализ импульсного источника питания со смешанными аналоговыми и цифровыми входными сигналами.

Предусмотрительность компании в области гибкого дизайна проявляется в шести настраиваемых аналоговых/цифровых входах нового MSO. Переход от четырех входов к шести может показаться просто игрой с числами, но это нечто большее. Например, шесть входов обеспечивают гораздо лучшую картину при анализе трехфазных систем питания, таких как все более распространенный трехфазный бесщеточный двигатель постоянного тока.

Проверка конструкции и калибровка в таких системах требуют одновременного измерения мощности каждой фазы двигателя и трех датчиков Холла. При наличии менее шести каналов операторы не смогут получать полную одновременную картинку.

Для смешанных операций 4 Series B будет иметь четыре обычно используемых аналоговых входа и до 16 цифровых входов. Комбинированные аналоговые и цифровые сигнальные входы позволяют упростить настройку и переключение во время сеансов анализа.

Гибкость и удобство использования

MSO 4 Series B не является самым быстрым пробоотборным осциллографом на рынке, но он показывает, что даже продукты среднего класса могут быть инновационными и высокопроизводительными. Он оснащен функциями повышения удобства использования и повышения производительности, которые оценят инженеры, работающие в диапазоне от 200 МГц до 1,5 ГГц.

P.S.

Магазин Gtest® , являясь официальным представителем SIGLENT Technologies и OWON™ - законодателей моды в разработке и производстве осциллографов, способен поставить в Украину аналоги описанной выше модели.  Практически все Технические описания приборов такого уровня Русифицированы/Украинизированы, что облегчает пользователям быстрее приступить к решению сложнейших задач.
