Как работают анализаторы спектра? Каково их реальное применение и почему они так популярны среди «охотников за привидениями»?

Что такое анализатор спектра и для чего он нужен?

Анализатор спектра можно рассматривать как приемник, который многократно и очень быстро настраивается в заданном диапазоне частот и отображает уровень сигнала на каждой частоте в виде кривой на экране.

В отличие от осциллографа, который показывает изменение сигнала во времени, анализатор спектра позволяет увидеть, на каких именно частотах присутствует сигнал и какую амплитуду он имеет. Это делает прибор полезным для радиочастотных измерений, поиска помех, анализа передатчиков и проверки электронного оборудования.

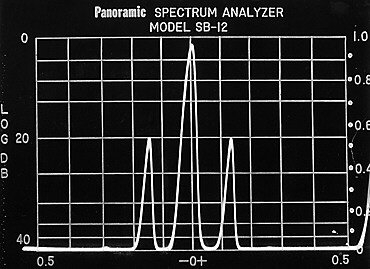

На этом примере показан типичный AM-радиосигнал. Пик в центре соответствует несущей частоте, а по обе стороны от нее видны боковые полосы. Они возникают из-за модулирующего сигнала и расположены выше и ниже частоты несущей.

Где используют анализаторы спектра?

Анализаторы спектра — это специализированное измерительное оборудование. Они используются не так часто, как обычные осциллографы или мультиметры, но в задачах радиочастотного анализа заменить их сложно.

Такой прибор быстро показывает конкретные частоты сигналов и их относительные амплитуды. Благодаря этому инженер может определить, где именно возникают нежелательные излучения, гармоники, паразитные сигналы или электромагнитные помехи.

Анализатор спектра применяют для настройки радиооборудования, проверки передатчиков, диагностики антенных систем, тестирования электронных устройств и контроля соответствия оборудования требованиям по электромагнитной совместимости.

Проверка электромагнитных помех

Одна из важных сфер применения анализатора спектра — проверка оборудования на наличие электромагнитных помех, или ЭМИ. Прибор позволяет быстро определить частоты, на которых устройство излучает нежелательные сигналы, и сравнить их с допустимыми пределами.

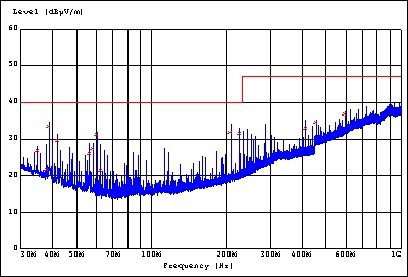

На такой осциллограмме анализатора спектра можно увидеть излучение тестируемого устройства в широком диапазоне частот. Красные линии обычно обозначают допустимые пределы излучений в зависимости от частоты.

Если уровень сигнала превышает допустимый предел, устройство может создавать помехи для другого оборудования или не соответствовать требованиям стандартов электромагнитной совместимости.

Почему анализатор спектра не является универсальным прибором?

Несмотря на широкие возможности, анализатор спектра не заменяет все остальные измерительные приборы. Он не предназначен для базовых электрических измерений, таких как напряжение, сопротивление или ток, для которых лучше использовать мультиметр.

Также он не всегда заменяет осциллограф, поскольку осциллограф лучше подходит для анализа формы сигнала во времени. Анализатор спектра показывает частотный состав сигнала, поэтому его главная задача — работа с частотами, амплитудами и спектральными составляющими.

Вывод

Анализатор спектра — это специализированный прибор для исследования сигналов в частотной области. Он помогает увидеть, на каких частотах присутствует сигнал, какую амплитуду он имеет и не превышает ли оборудование допустимые уровни излучения.

Такой прибор особенно полезен в радиотехнике, телекоммуникациях, разработке электроники, проверке электромагнитной совместимости и поиске источников помех.
